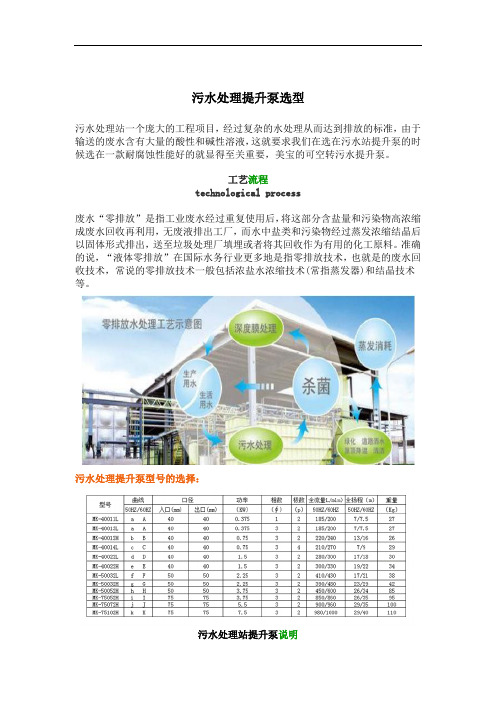

污水处理提升泵选型
污水处理站一个庞大的工程项目，经过复杂的水处理从而达到排放的标准，由于输送的废水含有大量的酸性和碱性溶液，这就要求我们在选在污水站提升泵的时候选在一款耐腐蚀性能好的就显得至关重要，美宝的可空转污水提升泵。
工艺流程
technological process
废水“零排放”是指工业废水经过重复使用后，将这部分含盐量和污染物高浓缩成废水回收再利用，无废液排出工厂，而水中盐类和污染物经过蒸发浓缩结晶后以固体形式排出，送至垃圾处理厂填埋或者将其回收作为有用的化工原料。
准确的说，“液体零排放”在国际水务行业更多地是指零排放技术，也就是的废水回收技术，常说的零排放技术一般包括浓盐水浓缩技术(常指蒸发器)和结晶技术等。
污水处理提升泵型号的选择：
污水处理站提升泵说明
Product description
污水站提升泵提升泵相关案例
美宝调节池提升泵工艺成熟稳定可靠，可无水空运转，防止电机空烧，使用寿命长,维护方便。

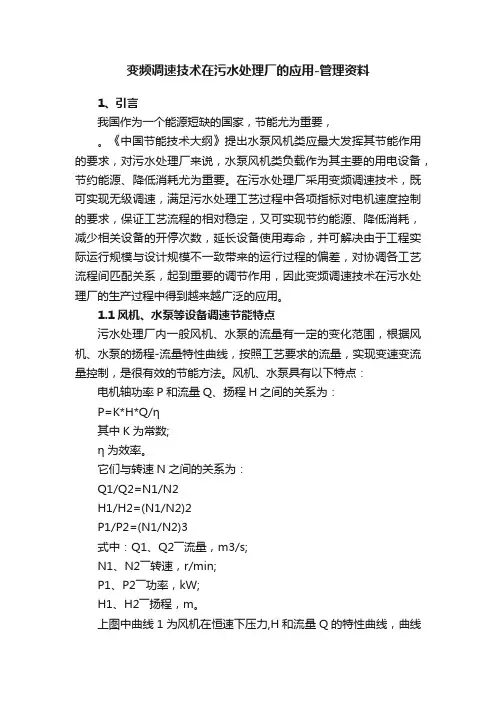

变频调速技术在污水处理厂的应用-管理资料1、引言我国作为一个能源短缺的国家，节能尤为重要，。
《中国节能技术大纲》提出水泵风机类应最大发挥其节能作用的要求，对污水处理厂来说，水泵风机类负载作为其主要的用电设备，节约能源、降低消耗尤为重要。
在污水处理厂采用变频调速技术，既可实现无级调速，满足污水处理工艺过程中各项指标对电机速度控制的要求，保证工艺流程的相对稳定，又可实现节约能源、降低消耗，减少相关设备的开停次数，延长设备使用寿命，并可解决由于工程实际运行规模与设计规模不一致带来的运行过程的偏差，对协调各工艺流程间匹配关系，起到重要的调节作用，因此变频调速技术在污水处理厂的生产过程中得到越来越广泛的应用。
1.1风机、水泵等设备调速节能特点污水处理厂内一般风机、水泵的流量有一定的变化范围，根据风机、水泵的扬程-流量特性曲线，按照工艺要求的流量，实现变速变流量控制，是很有效的节能方法。
风机、水泵具有以下特点：电机轴功率P和流量Q、扬程H之间的关系为：P=K*H*Q/η其中K为常数;η为效率。
它们与转速N之间的关系为：Q1/Q2=N1/N2H1/H2=(N1/N2)2P1/P2=(N1/N2)3式中：Q1、Q2――流量，m3/s;N1、N2――转速，r/min;P1、P2――功率，kW;H1、H2――扬程，m。
上图中曲线1为风机在恒速下压力,H和流量Q的特性曲线，曲线2是管网风阻特性(阀门开度为100%)。
假设风机在设计时工作在A点的效率最高，输出风量Q1为100%，此时的轴功率P1=Q1×H1与面积AH10Q1成正比。
根据工艺要求，当风量需从Q1减少到Q(例如70%)时，如采用调节阀门的方法相当于增加了管网阻力，使管网阻力特性变到为曲线3，系统由原来的工况A点变到新的工况B点运行，由图中可以看出，风压反而增加了，轴功率P2与面积BH20Q2成正比，减少不多。
如果采用变频调速控制方式，将风机转速由N1降到N2，根据风机的比例定律，可以画出在转速N2下压力H和流量Q特性如曲线4所示，可见在满足同样风量Q2的情况下，风压H3将大幅度降低，功率P3(相等于面积CH30Q2)也随着显著减少，节省的功率△P=△HQ2与面积BH2H3C成正比，节能的效果是十分明显的。
现在污水提升设备已经逐渐的走入人们的生活中，他的需求逐渐的提高，但很多的人不知道如何选用该设备，下面本文就详细的给大家分享一下。
1、内置式、外置式污水提升设备的选型一般对于地下只有一层的建筑物，排水设计选型应考虑内置式设备（或全封闭式设备），对于地下只有一层的建筑物，排水设计选型应考虑内置式设备(或全封闭式设备)，将设备安置在设备坑中；结构设计中设备坑的尺寸大小可在设备外型尺寸的基础上长、宽各加长10厘米。
对于地下为多层的建筑物，且底层无污水，利用排水设备解决上层污水排放问题，排水设计选型应考虑外置式设备；将设备安置在底层的地面上。
2、常用的双泵内置式和双泵外置式污水提升装置的选型双泵内置式（双泵全封闭式）设备适用于排水量均匀、瞬间排水量较小的场所，适用排放地下室同层来水，设备安装在地坑内，占地面积较小；双泵外置式设备适用于排水量均匀，瞬间排水量较小的场所，适用排放地下室多层，但底层无生活污水，需对上一层地下室生活污不强排的场合，设备安装在地上室底层地面上。
3、单泵、双泵和多泵污水提升设备的选型当地下建筑物内卫生器具少，比如别墅地下室只设有一个坐便器和一个洗手盆，并且在停电时可以人为控制污水的产生，这样条件下可考虑单泵排水设备。
地下建筑物是公共场所，如商场、旅馆、洗浴等，这样的条件需要选用双泵排水设备；水泵互为备用，轮换工作；其接纳来水能力较单泵系统强。
而对短时间内来水量较大的场所，如大型洗浴或游泳馆，应考虑四泵排水设备，因其瞬时接纳来水的能力好；且四泵系统可多级启动，满足瞬时来水量大，排水量大的要求。
而双泵或单泵排水设备的接纳来水能力相应减弱。
河南上田泵业有限公司是专业生产污水提升装置、排污泵的厂家，具有多年的生产经验和技术积累，在产品质量和技术生产上是不断的精益求精，欢迎新老客户前来我厂考察。

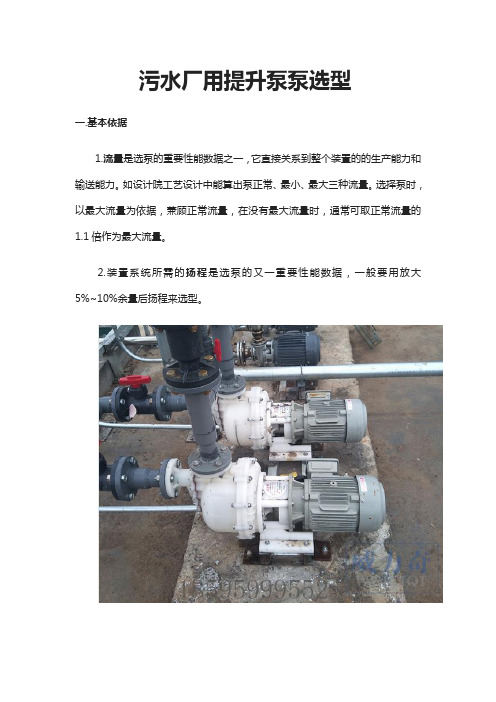

污水厂用提升泵泵选型一.基本依据1.流量是选泵的重要性能数据之一，它直接关系到整个装置的的生产能力和输送能力。
如设计院工艺设计中能算出泵正常、最小、最大三种流量。
选择泵时，以最大流量为依据，兼顾正常流量，在没有最大流量时，通常可取正常流量的1.1倍作为最大流量。
2.装置系统所需的扬程是选泵的又一重要性能数据，一般要用放大5%~10%余量后扬程来选型。
3.液体性质，包括液体介质名称、物理性质、化学性质和其它性质，物理性质有温度c密度d，粘度u，介质中固体颗粒直径和气体的含量等，这涉及到系统的扬程，有效气蚀余量计算和合适泵的类型：化学性质，主要指液体介质的化学腐蚀性和毒性，是选用泵材料和选用那一种轴封型式的重要依据。
4.装置系统的管路布置条件指的是送液高度送液距离送液走向，吸如侧最低液面，排出侧最高液面等一些数据和管道规格及其长度、材料、管件规格、数量等，以便进行系梳扬程计算和汽蚀余量的校核。
5.操作条件的内容很多，如液体的操作T饱和蒸汽力P、吸入侧压力PS（绝对）、排出侧容器压力PZ、海拔高度、环境温度操作是间隙的还是连续的、泵的位置是固定的还是可移的。
（欢迎关注微信：泵友圈）二.腐蚀的影响一直以来，腐蚀就是化工设备最头痛的危害之一，稍有不慎，轻则损坏设备，重则造成事故甚至引发灾难。
据有关统计，化工设备的破坏约有60%是由于腐蚀引起的，因此在化工泵选型时首先要注意选材的科学性。
通常有一种误区，认为不锈钢是“万能材料”，不论什么介质和环境条件都捧出不锈钢，这是很危险的。
下面针对一些常用化工介质谈谈选材的要点：1.硫酸作为强腐蚀介质之一，硫酸是用途非常广泛的重要工业原料。
不同浓度和温度的硫酸对材料的腐蚀差别较大，对于浓度在80%以上、温度小于80℃的浓硫酸，碳钢和铸铁有较好的耐蚀性，但它不适合高速流动的硫酸，不适用作泵阀的材料;普通不锈钢如304(0Cr18Ni9)、316(0Cr18Ni12Mo2Ti)对硫酸介质也用途有限。

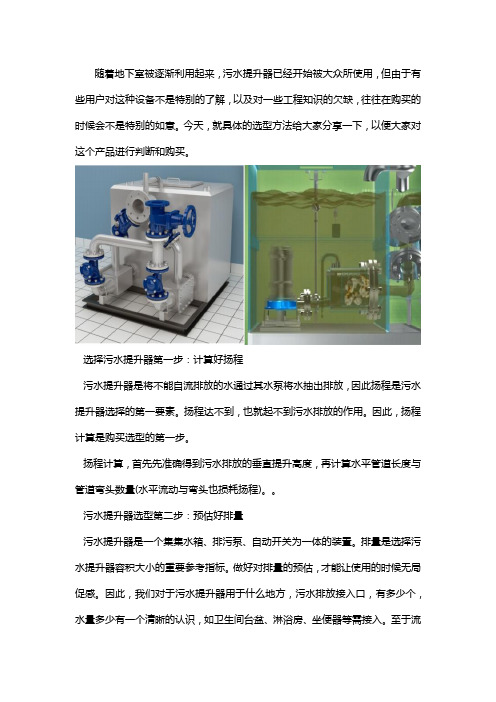

随着地下室被逐渐利用起来，污水提升器已经开始被大众所使用，但由于有些用户对这种设备不是特别的了解，以及对一些工程知识的欠缺，往往在购买的时候会不是特别的如意。
今天，就具体的选型方法给大家分享一下，以便大家对这个产品进行判断和购买。
选择污水提升器第一步：计算好扬程污水提升器是将不能自流排放的水通过其水泵将水抽出排放，因此扬程是污水提升器选择的第一要素。
扬程达不到，也就起不到污水排放的作用。
因此，扬程计算是购买选型的第一步。
扬程计算，首先先准确得到污水排放的垂直提升高度，再计算水平管道长度与管道弯头数量(水平流动与弯头也损耗扬程)。
污水提升器选型第二步：预估好排量污水提升器是一个集集水箱、排污泵、自动开关为一体的装置。
排量是选择污水提升器容积大小的重要参考指标。
做好对排量的预估，才能让使用的时候无局促感。
因此，我们对于污水提升器用于什么地方，污水排放接入口，有多少个，水量多少有一个清晰的认识，如卫生间台盆、淋浴房、坐便器等需接入。
至于流量的计算，在污水提升器自身产品说明上都有具体介绍。
可以具体参考不同型号不同品牌的污水提升器的产品说明。
污水提升器选型第三步：用途与配套污水提升器在用于家庭时，往往不至于卫生间与厨房，亦可能是专门的浴室、茶水间、spa、家庭影院等场所。
不同的地方，所对于污水提升器的功能要求也略有不同，如厕所需要专门的卫生间污水提升器，厨房可能需配备油脂分离器，空调冷凝水需要冷凝泵等。
因此，需要针对用途来选择功能符合的污水提升器或配套设施。
同时，对于多区域的污水排放，是选择综合性的污水提升装置，还是在每一个区域选择符合需求的污水提升器，需要自己在费用方面做比较。
以上就是今天分享的全部内容，感谢大家一直以来的阅读与支持，同时希望本文对大家有所帮助。
河南上田泵业公司是专业从事各类给排水成套设备生产和销售的企业。
产品涵盖一体化预制泵站，无负压变频箱式供水泵站，污水提升装置，油水分离装置，地埋式一体化污水处理装置，食品级不锈钢水箱，智能控制柜等，多达十多个系列一百多个品种。

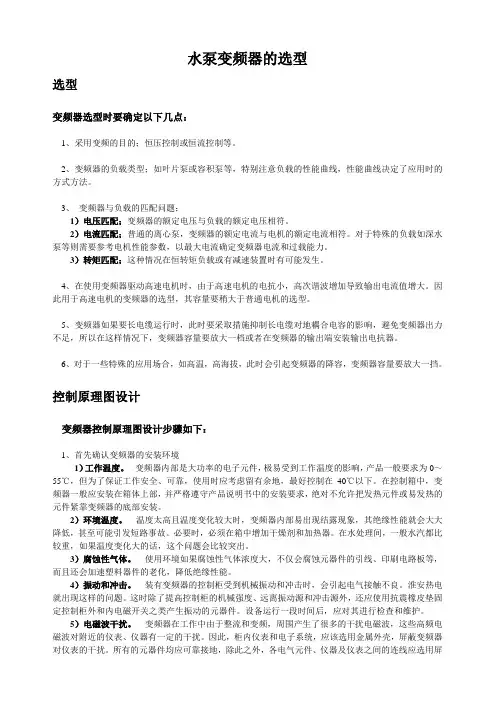

水泵变频器的选型选型变频器选型时要确定以下几点：1、采用变频的目的；恒压控制或恒流控制等。
2、变频器的负载类型；如叶片泵或容积泵等，特别注意负载的性能曲线，性能曲线决定了应用时的方式方法。
3、变频器与负载的匹配问题；1）电压匹配；变频器的额定电压与负载的额定电压相符。
2）电流匹配；普通的离心泵，变频器的额定电流与电机的额定电流相符。
对于特殊的负载如深水泵等则需要参考电机性能参数，以最大电流确定变频器电流和过载能力。
3）转矩匹配；这种情况在恒转矩负载或有减速装置时有可能发生。
4、在使用变频器驱动高速电机时，由于高速电机的电抗小，高次谐波增加导致输出电流值增大。
因此用于高速电机的变频器的选型，其容量要稍大于普通电机的选型。
5、变频器如果要长电缆运行时，此时要采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不足，所以在这样情况下，变频器容量要放大一档或者在变频器的输出端安装输出电抗器。
6、对于一些特殊的应用场合，如高温，高海拔，此时会引起变频器的降容，变频器容量要放大一挡。
控制原理图设计变频器控制原理图设计步骤如下：1、首先确认变频器的安装环境1）工作温度。
变频器内部是大功率的电子元件，极易受到工作温度的影响，产品一般要求为0～55℃，但为了保证工作安全、可靠，使用时应考虑留有余地，最好控制在40℃以下。
在控制箱中，变频器一般应安装在箱体上部，并严格遵守产品说明书中的安装要求，绝对不允许把发热元件或易发热的元件紧靠变频器的底部安装。
2）环境温度。
温度太高且温度变化较大时，变频器内部易出现结露现象，其绝缘性能就会大大降低，甚至可能引发短路事故。
必要时，必须在箱中增加干燥剂和加热器。
在水处理间，一般水汽都比较重，如果温度变化大的话，这个问题会比较突出。
水泵变频器的选型选型变频器选型时要确定以下几点：1、采用变频的目的；恒压控制或恒流控制等。
2、变频器的负载类型；如叶片泵或容积泵等，特别注意负载的性能曲线，性能曲线决定了应用时的方式方法。
3、变频器与负载的匹配问题；1）电压匹配；变频器的额定电压与负载的额定电压相符。
2）电流匹配；普通的离心泵，变频器的额定电流与电机的额定电流相符。
对于特殊的负载如深水泵等则需要参考电机性能参数，以最大电流确定变频器电流和过载能力。
3）转矩匹配；这种情况在恒转矩负载或有减速装置时有可能发生。
4、在使用变频器驱动高速电机时，由于高速电机的电抗小，高次谐波增加导致输出电流值增大。
因此用于高速电机的变频器的选型，其容量要稍大于普通电机的选型。
5、变频器如果要长电缆运行时，此时要采取措施抑制长电缆对地耦合电容的影响，避免变频器出力不足，所以在这样情况下，变频器容量要放大一档或者在变频器的输出端安装输出电抗器。
6、对于一些特殊的应用场合，如高温，高海拔，此时会引起变频器的降容，变频器容量要放大一挡。
控制原理图设计变频器控制原理图设计步骤如下：1、首先确认变频器的安装环境1）工作温度。
变频器内部是大功率的电子元件，极易受到工作温度的影响，产品一般要求为0～55℃，但为了保证工作安全、可靠，使用时应考虑留有余地，最好控制在40℃以下。
在控制箱中，变频器一般应安装在箱体上部，并严格遵守产品说明书中的安装要求，绝对不允许把发热元件或易发热的元件紧靠变频器的底部安装。
2）环境温度。
温度太高且温度变化较大时，变频器内部易出现结露现象，其绝缘性能就会大大降低，甚至可能引发短路事故。
必要时，必须在箱中增加干燥剂和加热器。
在水处理间，一般水汽都比较重，如果温度变化大的话，这个问题会比较突出。
3）腐蚀性气体。
使用环境如果腐蚀性气体浓度大，不仅会腐蚀元器件的引线、印刷电路板等，而且还会加速塑料器件的老化，降低绝缘性能。
4）振动和冲击。
装有变频器的控制柜受到机械振动和冲击时，会引起电气接触不良。

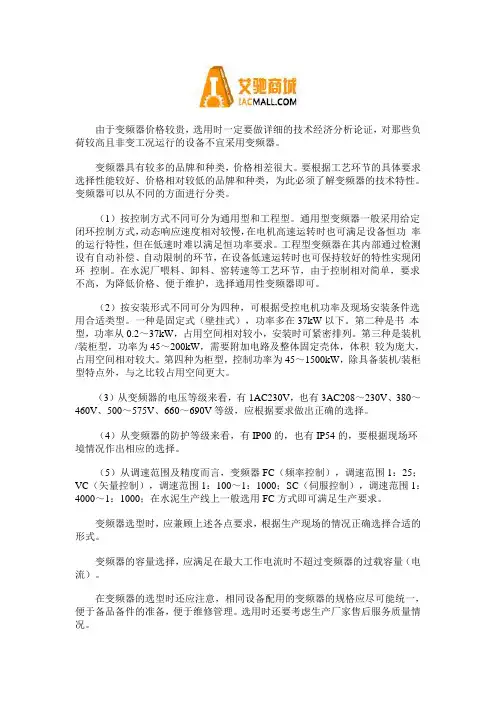

由于变频器价格较贵，选用时一定要做详细的技术经济分析论证，对那些负荷较高且非变工况运行的设备不宜采用变频器。
变频器具有较多的品牌和种类，价格相差很大。
要根据工艺环节的具体要求选择性能较好、价格相对较低的品牌和种类，为此必须了解变频器的技术特性。
变频器可以从不同的方面进行分类。
（1）按控制方式不同可分为通用型和工程型。
通用型变频器一般采用给定闭环控制方式，动态响应速度相对较慢，在电机高速运转时也可满足设备恒功率的运行特性，但在低速时难以满足恒功率要求。
工程型变频器在其内部通过检测设有自动补偿、自动限制的环节，在设备低速运转时也可保持较好的特性实现闭环控制。
在水泥厂喂料、卸料、窑转速等工艺环节，由于控制相对简单，要求不高，为降低价格、便于维护，选择通用性变频器即可。
（2）按安装形式不同可分为四种，可根据受控电机功率及现场安装条件选用合适类型。
一种是固定式（壁挂式），功率多在37kW以下。
第二种是书本型，功率从0.2～37kW，占用空间相对较小，安装时可紧密排列。
第三种是装机/装柜型，功率为45～200kW，需要附加电路及整体固定壳体，体积较为庞大，占用空间相对较大。
第四种为柜型，控制功率为45～1500kW，除具备装机/装柜型特点外，与之比较占用空间更大。
（3）从变频器的电压等级来看，有1AC230V，也有3AC208～230V、380～460V、500～575V、660～690V等级，应根据要求做出正确的选择。
（4）从变频器的防护等级来看，有IP00的，也有IP54的，要根据现场环境情况作出相应的选择。
（5）从调速范围及精度而言，变频器FC（频率控制），调速范围1：25；VC（矢量控制），调速范围1：100～1：1000；SC（伺服控制），调速范围1：4000～1：1000；在水泥生产线上一般选用FC方式即可满足生产要求。
变频器选型时，应兼顾上述各点要求，根据生产现场的情况正确选择合适的形式。
变频器的容量选择，应满足在最大工作电流时不超过变频器的过载容量（电流）。

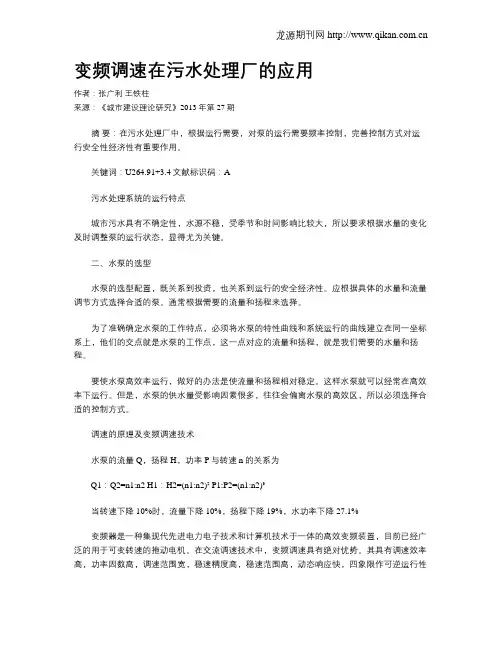

变频调速在污水处理厂的应用作者：张广利王铁柱来源：《城市建设理论研究》2013年第27期摘要：在污水处理厂中，根据运行需要，对泵的运行需要频率控制，完善控制方式对运行安全性经济性有重要作用。
关键词：U264.91+3.4文献标识码：A污水处理系统的运行特点城市污水具有不确定性，水源不稳，受季节和时间影响比较大，所以要求根据水量的变化及时调整泵的运行状态，显得尤为关键。
二、水泵的选型水泵的选型配置，既关系到投资，也关系到运行的安全经济性。
应根据具体的水量和流量调节方式选择合适的泵。
通常根据需要的流量和扬程来选择。
为了准确确定水泵的工作特点，必须将水泵的特性曲线和系统运行的曲线建立在同一坐标系上，他们的交点就是水泵的工作点，这一点对应的流量和扬程，就是我们需要的水量和扬程。
要使水泵高效率运行，做好的办法是使流量和扬程相对稳定。
这样水泵就可以经常在高效率下运行。
但是，水泵的供水量受影响因素很多，往往会偏离水泵的高效区，所以必须选择合适的控制方式。
调速的原理及变频调速技术水泵的流量Q，扬程H，功率P与转速n的关系为Q1：Q2=n1:n2 H1：H2=(n1:n2)² P1:P2=(n1:n2)³当转速下降10%时，流量下降10%，扬程下降19%，水功率下降27.1%变频器是一种集现代先进电力电子技术和计算机技术于一体的高效变频装置，目前已经广泛的用于可变转速的拖动电机。
在交流调速技术中，变频调速具有绝对优势。
其具有调速效率高，功率因数高，调速范围宽，稳速精度高，稳速范围高，动态响应快，四象限作可逆运行性等良好性能，而且，又可以实现软启动，减少对电网的电力冲击，及设备的机械冲击，延长设备的使用寿命。
变频器的工作原理：输入交流电经整流环节变为直流，再经中间环节进行变换滤波，最后经逆变环节产生工电动机使用的响应频率电压。
其过程控制由变频器的控制电路来完成。
变频器在水泵控制系统中的应用变频调速系统，多采用闭环控制恒压方式。
废水提升泵选型标准废水提升泵是用于将废水从低处提升到高处或远处的设备，广泛应用于污水处理、城市建设、工业生产等领域。
废水提升泵的选型标准对于提高设备的性能和有效管理废水具有关键意义。
本文将以1200字以上的篇幅，详细介绍废水提升泵的选型标准。
1.流量要求：根据废水处理工艺的要求和实际的流量情况，选择合适的提升泵。
一般来说，流量大的废水提升泵可以提高处理效率，但也会增加能耗和维护成本。
因此，选型时需要根据具体情况综合考虑。
2.扬程要求：废水提升泵的扬程要求是指抬升液体所需的最大高度差。
不同应用场景下，废水提升泵的扬程要求会有所不同。
一般来说，扬程越高，泵的功率和尺寸就越大。
因此，选型时要根据实际情况合理设定扬程要求。
3.泵的类型：废水提升泵的类型主要有离心泵和潜水泵两种。
离心泵适用于开放式水体，容易进行维护和检修，但需要占用一定的空间；潜水泵适用于封闭式水体，可以直接放入污水中工作，但安装和维护比较麻烦。
选择哪种类型的泵，需要根据具体使用环境的特点和要求综合考虑。
4.材质要求：废水提升泵与废水接触，可能会受到腐蚀和磨损的影响。
因此，选型时要选择具有较好耐腐蚀性和耐磨性的材质，如不锈钢、铸铁、橡胶等。
同时，还需考虑废水中可能出现的颗粒物对泵的影响，选择适合的过滤装置。
5.能效要求：废水提升泵的能效直接关系到使用成本和环境影响。
应选择具有较高效率和低能耗的泵，以减少能源的浪费，降低运行成本，并对环境产生较小的负面影响。
6.自动化要求：随着科技的进步，自动化技术在废水处理领域得到了广泛应用。
废水提升泵的自动化程度越高，操作和维护越便捷。
因此，在选型时，要考虑添加液位或流量传感器、自动控制设备等，以提高管理效率和降低人力成本。
7.维护保养要求：废水提升泵的维护保养对于确保其正常运行和延长使用寿命至关重要。
在选型时，应根据设备的使用寿命、所需维护工作的复杂程度等因素，选择易于维修和维护的泵。
综上所述，废水提升泵的选型标准涉及到多个方面的考虑。
