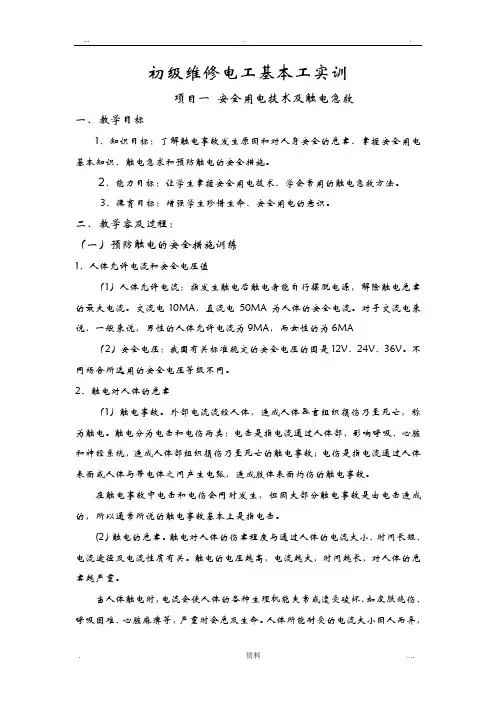

初级维修电工基本工实训项目一安全用电技术及触电急救一、教学目标1、知识目标：了解触电事故发生原因和对人身安全的危害、掌握安全用电基本知识、触电急求和预防触电的安全措施。
2、能力目标：让学生掌握安全用电技术、学会常用的触电急救方法。
3、德育目标：增强学生珍惜生命、安全用电的意识。
二、教学内容及过程：（一）预防触电的安全措施训练1、人体允许电流和安全电压值（1）人体允许电流：指发生触电后触电者能自行摆脱电源，解除触电危害的最大电流。
交流电10MA，直流电50MA为人体的安全电流。
对于交流电来说，一般来说，男性的人体允许电流为9MA，而女性的为6MA（2）安全电压：我国有关标准规定的安全电压的范围是12V、24V、36V。
不同场合所选用的安全电压等级不同。
2、触电对人体的危害（1）触电事故。
外部电流流经人体，造成人体器官组织损伤乃至死亡，称为触电。
触电分为电击和电伤两类：电击是指电流通过人体内部，影响呼吸、心脏和神经系统，造成人体内部组织损伤乃至死亡的触电事故；电伤是指电流通过人体表面或人体与带电体之间产生电弧，造成肢体表面灼伤的触电事故。
在触电事故中电击和电伤会同时发生，但因大部分触电事故是由电击造成的，所以通常所说的触电事故基本上是指电击。
(2）触电的危害。
触电对人体的伤害程度与通过人体的电流大小、时间长短、电流途径及电流性质有关。
触电的电压越高，电流越大，时间越长，对人体的危害越严重。
当人体触电时，电流会使人体的各种生理机能失常或遭受破坏，如皮肤烧伤、呼吸困难、心脏麻痹等，严重时会危及生命。
人体所能耐受的电流大小因人而异，对于一般人，当工频交流电流超过50mA时，就会有致命危险。
通过人体电流的大小、主要取决于施加于人体的电压及人体本身的电阻。
人体电阻包括体内电阻和皮肤电阻，体内电阻基本不受外界影响，其值约为500Ω。
皮肤电阻随外界条件不同有较大的变化，干燥的皮肤，电阻大约在100kΩ以上，但随着皮肤的潮湿度加大，电阻逐渐减小，可降至1kΩ以下，潮湿时触电的危险性更大。
维修电工基础知识_维修电工初学者的基础知识三相五线制用颜色黄、绿、红、淡蓝色分别表示U、V、W、N 爱护接地线双颜色（PE）变压器在运行中，变压器各相电流不应超过额定电流；最大不平衡电流不得超过额定电流的25%。
变压器投入运行后应定期进行检修。
同一台变压器供电的系统中，不宜爱护接地和爱护接零混用。
电压互感器二次线圈的额定电压一般为100V。
电压互感器的二次侧在工作时不得短路。
因短路时将产生很大的短路电流，有可能烧坏互感器，为此电压互感器的一次，二次侧都装设熔断器进行爱护。
电压互感器的二次侧有一端必需接地。
这是为了防止一，二次线圈绝缘击穿时，一次高压窜入二次侧，危及人身及设备的平安。
电流互感器在工作时二次侧接近于短路状况。
二次线圈的额定电流一般为5A电流互感器的二次侧在工作时决不允许开路，电流互感器的二次侧有一端必需接地，防止其一、二次线圈绝缘击穿时，一次侧高压窜入二次侧。
电流互感器在联接时，要留意其一、二次线圈的极性，我国互感器采纳减极性的标号法。
安装时肯定要留意接线正确牢靠，并且二次侧不允许接熔断器或开关。
即使由于某种缘由要拆除二次侧的仪表或其他装置时，也必需先将二次侧短路，然后再进行拆除。
低压开关是指1KV以下的隔离开关、断路器、熔断器等等低压配电装置所掌握的负荷，必需分路清晰，严禁一闸多控和混淆。
低压配电装置与自备发电机设备的联锁装置应动作牢靠。
严禁自备发电设备与电网私自并联运行。
低压配电装置前后左右操作维护的通道上应铺设绝缘垫，同时严禁在通道上堆放其他物品。
接设备时：先接设备，后接电源。
拆设备时：先拆电源，后拆设备。
接线路时：先接零线，后接火线。
拆线路时：先拆火线，后拆零线。
低压熔断器不能作为电动机的过负荷爱护。
熔断器的额定电压必需大于等于配电线路的工作电压。
熔断器的额定电流必需大于等于熔体的额定电流。
熔断器的分断力量必需大于配电线路可能消失的最大短路电流。
熔体额定电流的选用，必需满意线路正常工作电流和电动机的起动电流。
维修电工实训教案一、实训目标：1.掌握电工维修的基本原理和操作技巧；2.熟悉电路故障的排查与维修；3.能够独立处理常见的电器故障。
二、实训内容及步骤：1.实训前准备：a.确保实训场所的安全性，排除安全隐患；b.准备所需工具和设备，如绝缘手套、电流表等；c.确保实训材料的可用性。
2.实训步骤：第一步：理论学习a.介绍电路的基本组成和原理，解释电路故障的可能原因；b.学习电路图的阅读和理解，以及故障排查的一般流程和方法；c.学习常见的电器故障类型和解决方法。
第二步：模拟实验a.根据给定的电路图，模拟电路故障，并记录相关数据；b.学习使用电流表等工具进行测量和检查。
第三步：实际维修a.分组进行实际电器故障维修；b.根据故障现象和测量结果，定位并排除故障；c.记录维修过程和结果。
第四步：反思总结a.回顾实训过程中遇到的问题和解决方法；b.总结经验和教训，提出改进建议。
三、实训评估：1.实训过程中的考核：a.学员的积极性和主动性；b.实验操作的正确性和规范性；c.组内协作和沟通的能力。
2.实训成果的评估：a.维修的准确性和高效性；b.维修记录的完整性和可读性。
四、安全注意事项：1.在实训过程中，要穿戴好个人防护用品，如绝缘手套、安全鞋等；2.注意使用绝缘工具和设备，避免触碰裸露的电线和设备；3.实训场所要保证良好的通风和照明条件，确保学员的安全；4.在实训中，要严格遵守操作规程和安全事故预防措施，确保操作和实训的安全。
维修电工实训教案就是以上所述，通过理论学习、模拟实验和实际维修等具体步骤，使学员能够独立处理常见的电器故障。
同时，实训过程中要注意安全事项，确保学员的安全。
最后，通过实训过程的评估，对学员的综合能力进行评估和提升。

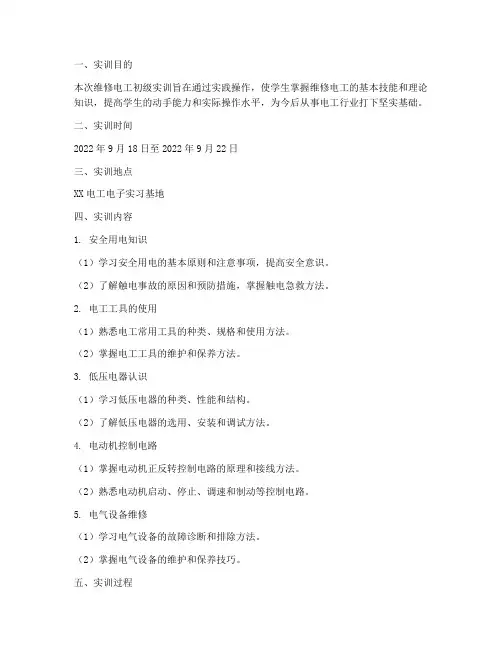

一、实训目的本次维修电工初级实训旨在通过实践操作，使学生掌握维修电工的基本技能和理论知识，提高学生的动手能力和实际操作水平，为今后从事电工行业打下坚实基础。
二、实训时间2022年9月18日至2022年9月22日三、实训地点XX电工电子实习基地四、实训内容1. 安全用电知识（1）学习安全用电的基本原则和注意事项，提高安全意识。
（2）了解触电事故的原因和预防措施，掌握触电急救方法。
2. 电工工具的使用（1）熟悉电工常用工具的种类、规格和使用方法。
（2）掌握电工工具的维护和保养方法。
3. 低压电器认识（1）学习低压电器的种类、性能和结构。
（2）了解低压电器的选用、安装和调试方法。
4. 电动机控制电路（1）掌握电动机正反转控制电路的原理和接线方法。
（2）熟悉电动机启动、停止、调速和制动等控制电路。
5. 电气设备维修（1）学习电气设备的故障诊断和排除方法。
（2）掌握电气设备的维护和保养技巧。
五、实训过程1. 安全用电知识学习通过理论学习，了解了安全用电的基本原则和注意事项，掌握了触电急救方法。
在实践操作中，严格遵守安全规程，确保人身和设备安全。
2. 电工工具的使用在实习过程中，学会了电工常用工具的使用方法，掌握了工具的维护和保养技巧。
在接线过程中，按照规范操作，确保接线正确、牢固。
3. 低压电器认识通过学习，掌握了低压电器的种类、性能和结构，了解了低压电器的选用、安装和调试方法。
在实践操作中，正确选用电器，确保电路正常运行。
4. 电动机控制电路学习了电动机正反转控制电路的原理和接线方法，掌握了电动机启动、停止、调速和制动等控制电路。
在实践操作中，正确接线，确保电路正常工作。
5. 电气设备维修通过学习，掌握了电气设备的故障诊断和排除方法，了解了电气设备的维护和保养技巧。
在实践操作中，能够对简单故障进行诊断和维修。
六、实训总结1. 通过本次实训，掌握了维修电工的基本技能和理论知识，提高了动手能力和实际操作水平。

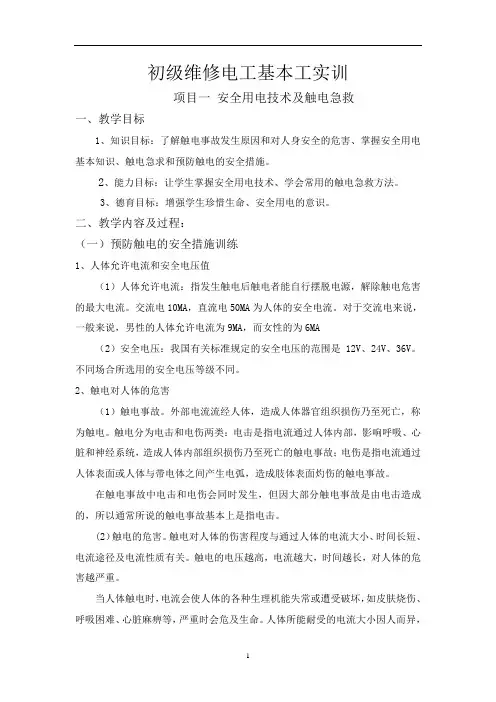

初级维修电工基本工实训项目一安全用电技术及触电急救一、教学目标1、知识目标：了解触电事故发生原因和对人身安全的危害、掌握安全用电基本知识、触电急求和预防触电的安全措施。
2、能力目标：让学生掌握安全用电技术、学会常用的触电急救方法。
3、德育目标：增强学生珍惜生命、安全用电的意识。
二、教学容及过程：（一）预防触电的安全措施训练1、人体允许电流和安全电压值（1）人体允许电流：指发生触电后触电者能自行摆脱电源，解除触电危害的最大电流。
交流电10MA，直流电50MA为人体的安全电流。
对于交流电来说，一般来说，男性的人体允许电流为9MA，而女性的为6MA（2）安全电压：我国有关标准规定的安全电压的围是12V、24V、36V。
不同场合所选用的安全电压等级不同。
2、触电对人体的危害（1）触电事故。
外部电流流经人体，造成人体器官组织损伤乃至死亡，称为触电。
触电分为电击和电伤两类：电击是指电流通过人体部，影响呼吸、心脏和神经系统，造成人体部组织损伤乃至死亡的触电事故；电伤是指电流通过人体表面或人体与带电体之间产生电弧，造成肢体表面灼伤的触电事故。
在触电事故中电击和电伤会同时发生，但因大部分触电事故是由电击造成的，所以通常所说的触电事故基本上是指电击。
(2）触电的危害。
触电对人体的伤害程度与通过人体的电流大小、时间长短、电流途径及电流性质有关。
触电的电压越高，电流越大，时间越长，对人体的危害越严重。
当人体触电时，电流会使人体的各种生理机能失常或遭受破坏，如皮肤烧伤、呼吸困难、心脏麻痹等，严重时会危及生命。
人体所能耐受的电流大小因人而异，对于一般人，当工频交流电流超过50mA时，就会有致命危险。
通过人体电流的大小、主要取决于施加于人体的电压及人体本身的电阻。
人体电阻包括体电阻和皮肤电阻，体电阻基本不受外界影响，其值约为500Ω。
皮肤电阻随外界条件不同有较大的变化，干燥的皮肤，电阻大约在100kΩ以上，但随着皮肤的潮湿度加大，电阻逐渐减小，可降至1kΩ以下，潮湿时触电的危险性更大。
维修电工与实训-电工基本操作教案第一章：电工基础知识1.1 电工概述介绍电工的定义和分类解释电工工作的主要内容和职责1.2 电工安全知识讲解电工安全的基本原则和注意事项介绍电工安全工具和防护设备的使用方法第二章：电工测量工具与仪器2.1 兆欧表的使用解释兆欧表的作用和原理演示兆欧表的使用方法和注意事项2.2 钳形电流表的使用介绍钳形电流表的功能和特点讲解钳形电流表的使用方法和注意事项第三章：电工基本操作3.1 电线剥皮讲解电线剥皮的工具和技巧演示电线剥皮的操作步骤和注意事项3.2 接线介绍接线的原理和常用方法演示接线的操作步骤和注意事项第四章：电工元件的认识与安装4.1 开关的认识与安装解释开关的作用和分类演示开关的安装方法和注意事项4.2 插座的认识与安装介绍插座的功能和分类讲解插座的安装步骤和注意事项第五章：照明电路的安装与维护5.1 照明电路的基本组成解释照明电路的组成部分和功能讲解照明电路的工作原理5.2 照明电路的安装步骤演示照明电路的安装方法和注意事项解释照明电路的接线规则和技巧第六章：电工工具与设备的使用6.1 电钻的使用介绍电钻的类型和结构讲解电钻的使用方法和注意事项6.2 电锯的使用解释电锯的分类和特点演示电锯的使用步骤和注意事项第七章：电缆的敷设与固定7.1 电缆的类型与规格介绍电缆的分类和用途解释电缆的规格和选择原则7.2 电缆的敷设方法讲解电缆敷设的步骤和技巧演示电缆固定和保护的方法第八章：电动机的认识与维护8.1 电动机的类型与结构解释电动机的分类和工作原理介绍电动机的结构组成8.2 电动机的维护与检修讲解电动机的日常维护和检查方法演示电动机故障排除和简单维修技巧第九章：变压器的认识与使用9.1 变压器的基本原理解释变压器的工作原理和分类介绍变压器的主要参数和特性9.2 变压器的使用与维护讲解变压器的选用和安装方法演示变压器的日常维护和故障处理第十章：综合实训项目10.1 照明电路的改造解析照明电路改造的步骤和注意事项演示照明电路改造的实施过程10.2 电动机控制电路的安装介绍电动机控制电路的组成和功能讲解电动机控制电路的安装方法和步骤10.3 实训总结与评估总结电工实训中的关键技能和知识点评估学生的实训表现和掌握程度重点解析本文主要介绍了维修电工与实训-电工基本操作的教案，内容涵盖了电工基础知识、电工测量工具与仪器、电工基本操作、电工元件的认识与安装、照明电路的安装与维护、电工工具与设备的使用、电缆的敷设与固定、电动机的认识与维护、变压器的认识与使用以及综合实训项目。
