低碱度烧结矿生产实践及冶金性能研究

关于碱性球团矿的生产及其冶金性能研究摘要：针对高炉炼铁而言，无论是烧结矿，还是球团矿，均发挥出很大的原料作用。

对于国内的大中型高炉而言，烧结矿的重要性与价值十分关键。

鉴于球团矿经常被使用，当精矿粉量日益增长以后，相应的球团入炉比重开始变大。

对于碱性球团矿来说，因为冶金性能效果显著，在炼铁过程中发挥出良好的作用。

在运用了碱性球团矿以后，可以获取更多的经济收益。

通过紧密结合自身的工作经验，将碱性球团矿生产与冶金性能当作主要的研究内容，从下述不同的方面加以展开论述与分析，以便充分发挥出碱性球团矿的良好功效与作用。

关键词：碱性球团矿；生产；冶金性能引言：通常情况下，很多钢铁厂在运用烧结矿与球团矿的过程当中，面临着很大的挑战，需要仔细加以分析。

尤其对于化工厂铁泥、硫酸渣以及转炉污泥而言，均属于不可或缺的原料，在此过程当中，需要加大对竖炉焙烧球团矿的运用力度，同时配合应用熔剂性烧结矿。

依靠这种方式，一方面，降低了投资的经济成本；另一方面，还凸显出高炉冶炼生产工作的特点，可以获取到最佳的炉料结构。

鉴于此，借助上述举措，可以深入了解与掌握碱性球团矿的生产方式和冶金性能，进而加快了球团事业发展的速度，其重要性是毋庸置疑的。

1.某某钢铁厂球团矿生产应用情况此次研究以某某钢铁厂为例，经常会运用到球团矿，在高炉冶炼经济技术指标方面，体现出一定的先进性。

比如，某某钢铁厂的小高炉12m3，均运用了平地堆烧碱性球团矿，相应的利用系数6.0t/m3d，冶炼的周期为3～3.5h，焦比为0.5t/t铁、冶炼的强度为2.0t/m3d。

在全国范围内位列前位。

对于此钢铁厂而言，应用堆烧碱性球团的比重是75%，剩余的都是烧结矿，而55m3的高炉冶炼利用系数则为2.3～2.6t/1m3d，相应焦比为0.60t/t铁。

2.原料的性能分析进行此次研究的过程中，开展试验使用的原料是某某钢铁厂周围矿点的磁精矿混合矿，详情如下表1、表2所示。

并且呈现出以下几个方面的特征：（1）在矿粉粒度方面，一般表现出很粗的特点。

烧结矿碱度下调的试验与生产
措施
烧结矿碱度下调试验是通过改变烧结条件来减少矿粒表面的碱度，以提高烧结矿的品质。

试验：
1. 选择合适的原料：选择低碱度的原料，如煤炭、煤泥等，并结合试验，分析原料中的氧化物种类和含量；
2. 选择合适的补充材料：根据原料中氧化物种类和含量，选择合适的除碱补充材料，如碳酸钠、碳酸氢钠、磷酸三钠、磷酸一钾、硫酸钠等；
3. 设定烧结温度和时间：根据不同的原料和补充材料，设定合适的烧结温度和时间；
4. 控制烧结热工况：控制烧结过程中热工况，如烧结温度、加热速率、风量、烧结时间等，保证烧结过程中各指标的稳定性；
5. 对烧结矿进行分析：及时分析烧结矿中的氧化物种类和含量，以及烧结矿表面的碱度，以评估烧结条件对烧结矿碱度的影响；
生产措施：
1. 加强原料的管理和控制：在原料的进料前要对原料的碳含量、氧化物种类和含量进行精细的测定，确保原料质量；
2. 加强补充材料的管理和控制：使用除碱补充材料时，要求补充材料的质量要能满足生产需求；
3. 加强烧结过程的监控和控制：及时监控和控制烧结过程中的温度、加热速率、风量、烧结时间等参数，以保证烧结过程的稳定性；
4. 加强烧结矿的分析：定期对烧结矿中的氧化物种类和含量，以及烧结矿表面的碱度，进行分析，以评估烧结条件对烧结矿碱度的影响；。

日钢低碱度烧结矿生产实践与改善低碱烧结矿亦称酸性烧结矿，在一定条件下，使用低碱矿代替部分酸性炉料可降低原料成本和改善入炉原料条件。

与高碱矿相比存在着（利用系数）产量低、固体燃耗高、成品矿强度差、FeO含量高还原性差等方面的问题。

日钢4×180m2烧结机主要进行低碱矿烧结，通过采取优化原料种类搭配、设备工艺改造、改变低碱矿烧结的操作思路和提高岗位人员操作水平等措施，明显改善了低碱烧结矿的生产指标，其中利用系数已到达业内领先水平。

标签：低碱烧结矿；成本；生产指标1 前言低碱烧结矿做为酸性炉料入炉，对比球团矿和块矿具有成本低、利于炉况顺行，同时高碱烧结矿的碱度和质量均得以提高。

日钢自2006年5月份开始进行低碱矿烧结作业，在这期间2×90m2烧结机和2×180m2烧结机都进行过低碱矿间断性生产，2016年4×180m2烧结机进入连续性的低碱矿生产作业。

通過一年来的生产实践与改善活动，低碱矿的生产指标取得了业内瞩目的成绩，吸引了国内外同行友人的观摩。

本文对低碱矿生产指标取得成果进行对比、对生产工艺与措施进行分析。

2 低堿烧结矿取得指标成果对比改善前指标使用2014年-2015年低碱矿生产数据的平均值，改善后成果指标采用2017年年1-6月份生产数据的平均值。

通过表1数据对比，低碱烧结矿指标是完全可以通过采取恰当的措施而得到大幅度提升的。

3 生产低碱烧结矿采取的工艺与措施3.1 优化含铁原料的种类搭配日钢低碱烧结矿碱度控制在0.65±0.1之间，亚铁控制在13±2之间，溶剂配比在 2.4±0.2%，溶剂配料量明显低于高碱矿，其混匀料的制粒效果即成球率一般情况下也将显著低于高碱矿。

因此，粒度粗、含硅高的铁矿粉是生产低碱烧结矿的首选，选粗粒度是为了改善混合料的透气性，选含硅高的铁矿是为了降低黏结相的熔点，降低烧结温度，降低固体燃耗，提高成品率，提高溶剂使用量及强化制粒；当硅低时，为保证足够的黏结相，固体燃耗势必升高，同时烧结矿FeO 含量也随之升高，还原性降低。

不同碱度对烧结矿冶金性能的影响摘要：在龙钢公司3#配比基础上,保持FeO在9.5±0.5范围内，通过碱度的变化，对烧结矿低温粉化指数、高温还原指数等方面进行研究。

低温粉化率在2.1±0.05左右最佳，高温还原率在2.0±0.05最佳。

综合评定当FeO稳定在9.5±0.5，碱度在2.0±0.05时烧结矿冶金性能最好。

关键词：碱度低温粉化高温还原冶金性能1前言近年来随着内外的试验研究及现有的烧结规律研究表明，当碱度升高达到一定值时，其冶金性能达到最好状态，当碱度再次升高时，其冶金性能状态有所下滑。

近年来，随着烧结技术的提升，对生产质量的要求也越来越高，合适的碱度变化成为烧结研究的主要问题。

本文主要研究碱度含量对烧结矿冶金性能的影响，通过合理的控制碱度来降低成本，稳定烧结矿质量，进而保证高炉的顺利运行，从而为公司降本增产提供有利的指导性参考。

2实验原料主要原料包括超特、巴混、纽曼及生灰、返矿、固体燃料等。

实验原料均取自烧结原料现场，所有原料均科学随机取样并且一次性取够八次实验所需的样。

实验原料化学成分见表1。

3实验方法与方案3.1实验方法实验参数混合料水分为7.0±0.2%，烧结杯为Ø300X1000mm，混合料质量为110kg，混合时间为300s，烧结料层厚度为800mm，烧结点火温度为1200℃，点火时间为30s，烧结点火负压为12KPa，铺地料5kg。

实验将烧结废气开始下降定为烧结终点，采用人工布料，烧结过程用计算机控制。

3.2试验方案设计五组烧结杯试验，其中FeO均控制为9.5±0.5，碱度含量分别为2.1±0.05，2.0±0.05，1.9±0.05，1.8±0.05，1.7±0.05，分别对应方案1-5，对烧结矿冶金性能进行研究；表1 含铁原料化学成分/%名称烧损率TFeFeOSiO2CaOMgOAl2O3矿1956.45.88.08.083.2矿23.9662.6.724.62.02.061.58矿35.6154.4.489.25.09.13.6矿44.5462.454.19.09.162.32矿5505002A.499.6.11.03.09.87矿B 2.559.85.5.34.22.59矿C -1.0963.226.623.44.434.11.08矿D 1.661.68.65.61.14.761.1矿E 7.0559.7.434.49.02.052.4矿F-1.862.7255.26.873.87.75矿G-1.8463.124.311.07.55.341.64表2 烧结矿主要成分/% 表3低温还原粉化、还原度指数/%实验方TFe%FeO%SiO2%CaO%MgO%Al2O3%案方案155.019.045.3411.122.002.18方案255.699.485.2910.471.822.04方案355.139.285.4510.561.852.18方案455.809.725.369.501.772.08方案556.329.095.209.111.712.186.3mm% 3.15mm%5mm%I%方案144.172.037.6961.332.08方案237.9770.836.4675.901.98方案337.5668.338.4673.061.94方案429.1165.78.7174.061.77方案536.7166.875.4571.861.754 试验结果分析4.1 碱度与低温粉化指数的关系图1碱度与低温粉化指数的关系图2碱度与高温还原指数关系图由表3和图1可看知，以1.75为基准，碱度提高到1.77时RDI+3.15从66.87%降到 65.7%，降低了1.17%主要原因是由于碱度的增加，SiO2的含量相对较低，作为粘结相的硅酸盐的含量相对较低，妨碍了铁矿石内部间的连晶作用，致使烧结矿抗膨胀粉化能力减弱，进而使烧结矿低温粉化指数降低；当碱度增加到2.08时，低温粉化指数RDI+3.15增加到72.03%，主要是因为碱度的增加，使铁酸钙和硅酸盐都增加，铁酸钙和硅酸盐相结合抑制了低温还原过程中体积的膨胀，进而使粉化指数显著提高；当碱度在2.1左右出现最大值，烧结矿碱度与低温还原粉化指数在部分区域内呈明显的增长关系。

烧结矿下厂实习报告一、前言近年来，随着我国钢铁工业的快速发展，对烧结矿的需求越来越大。

为了更好地了解烧结矿的生产工艺和流程，提高自己的实践能力，我于XXXX年XX月XX日至XXXX年XX月XX日，在XX钢铁厂烧结车间进行为期一个月的实习。

二、实习单位基本情况XX钢铁厂是一家具有年产XX万吨钢生产能力的大型钢铁企业，其烧结车间主要负责烧结矿的生产。

烧结矿是钢铁生产中的重要原料，通过高温烧结粉尘和铁精粉等原料，制成具有一定强度和密度的块状物，用于高炉冶炼。

三、实习内容1. 烧结矿生产工艺流程在实习期间，我认真了解了烧结矿的生产工艺流程。

首先，将各种原料进行混合，加入适量的水分，使其形成具有一定的粘结性的混合料。

然后，将混合料铺设在烧结机的平台上，通过高温烧结，使原料中的铁氧化物发生还原反应，形成具有一定的强度和密度的烧结矿。

最后，将烧结矿进行冷却、破碎，得到所需的产品。

2. 设备运行与管理在实习过程中，我深入了解了烧结车间的设备运行与管理情况。

烧结车间的主要设备包括烧结机、破碎机、冷却机等。

设备运行过程中，需要严格控制各项参数，确保设备安全、稳定、高效地运行。

同时，要定期对设备进行维护和保养，延长设备使用寿命。

3. 质量控制与检验烧结矿的质量直接影响到高炉冶炼的效果，因此在生产过程中，质量控制与检验尤为重要。

实习期间，我学习了烧结矿的质量控制指标，如强度、密度、含铁量等。

同时，了解了质量检验的方法和设备，如取样、制样、化验等。

四、实习收获通过实习，我对烧结矿的生产工艺流程有了更深入的了解，掌握了烧结车间的设备运行与管理方法，学会了质量控制与检验的基本技能。

同时，实习过程中，我也认识到了安全生产的重要性，增强了自己的安全意识。

五、实习总结实习期间，我严格遵守实习单位的各项规章制度，认真参加实习培训，积极向工人师傅请教，努力提高自己的实践能力。

通过实习，我对烧结矿的生产过程有了更直观的认识，为今后从事钢铁行业工作打下了坚实的基础。

低碱度烧结矿的冶金性能分析摘要：低碱度烧结矿的冶金性能分析有助于更好的合理利用低品质铁矿石和矿粉资源，优化烧结质量指标，降低生产成本，为钢铁企业生产带来积极影响。

本次分析了低碱度烧结矿原料成分与特点分析以及冶金性能，证实其能够满足生产需求，有助于降低成本提升效益。

关键词：低碱度烧结矿冶金性能成分成本一直以来我国高炉炉料的选择都倾向于高碱度烧结矿，其冶金性能优良性价比较高，一直以来大受欢迎，但是由于近两年来生产成本上升，为顺应钢铁市场剧烈竞争，低碱度烧结矿开始在市场上占据重要比例，不少钢铁企业都积极寻求各种技术手段利用劣质低价矿粉生产低碱度烧结矿。

由于低碱度烧结矿使用时会对机型产生有害影响，导致生产成本增加等问题，所以加强对其冶金性能的分析有助于更好的合理利用低品质铁矿石和矿粉资源，优化烧结质量指标，降低生产成本，为钢铁企业生产带来积极影响。

下面我们结合国内某钢铁厂实际情况对低碱度烧结矿的冶金性能进行分析。

一、低碱度烧结矿原料成分与特点分析高炉炉料的成分较为复杂，一般主要包括FeO、MgO、TFe、Al2O3、K2O、Na2O、CaO、SiO2、TiO2等化学成分，这些成分的构成比决定了原料的化学成分和质量。

炉料的品味关系到其质量，直接影响到冶炼的焦比和产量。

烧结矿中MgO含量十分重要，在生产中有些企业将MgO生产配比提升至≥4%，结果烧结矿MgO达4%，同等白云石含量30%配入5%，烧结矿的品味降低3%，关于这个问题在生产实践中是必须予以重视的。

烧结矿中会有一定的MgO有利于抑制烧结矿的自然粉化和还原粉化，不利于烧结矿的强度和中温还原，但有利于高温还原和改善烧结矿的软熔性能。

SiO2的含量是烧结矿的主要成分，也是Al2O3/SiO2是形成复合铁酸钙的一个重要条件，其过高会导致冶炼问题，所以针对当前我国6%-8%的含量比要尽可能的降低比重，以提升冶炼质量和经济效益，这样才能够更好的控制烧结矿的碱度。

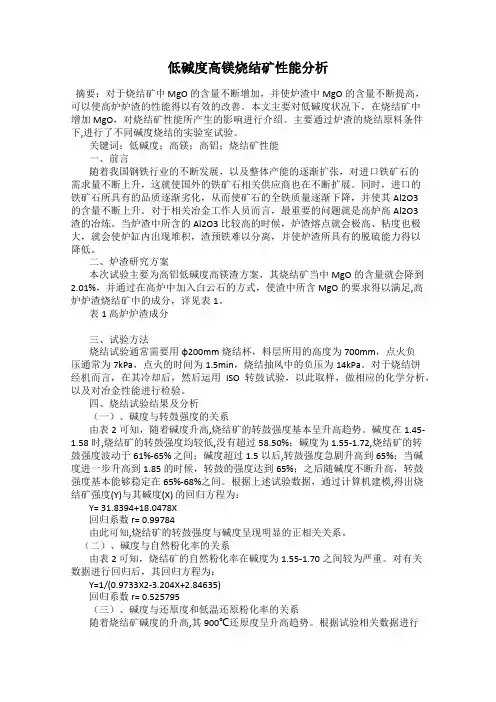

低碱度高镁烧结矿性能分析摘要：对于烧结矿中 MgO的含量不断增加，并使炉渣中 MgO的含量不断提高，可以使高炉炉渣的性能得以有效的改善。

本文主要对低碱度状况下，在烧结矿中增加 MgO，对烧结矿性能所产生的影响进行介绍。

主要通过炉渣的烧结原料条件下,进行了不同碱度烧结的实验室试验。

关键词：低碱度；高镁；高铝；烧结矿性能一、前言随着我国钢铁行业的不断发展，以及整体产能的逐渐扩张，对进口铁矿石的需求量不断上升，这就使国外的铁矿石相关供应商也在不断扩展。

同时，进口的铁矿石所具有的品质逐渐劣化，从而使矿石的全铁质量逐渐下降，并使其Al2O3的含量不断上升。

对于相关冶金工作人员而言，最重要的问题就是高炉高Al2O3渣的冶炼。

当炉渣中所含的Al2O3比较高的时候，炉渣熔点就会极高、粘度也极大，就会使炉缸内出现堆积，渣预铁难以分离，并使炉渣所具有的脱硫能力得以降低。

二、炉渣研究方案本次试验主要为高铝低碱度高镁渣方案，其烧结矿当中MgO的含量就会降到2.01%，并通过在高炉中加入白云石的方式，使渣中所含MgO的要求得以满足,高炉炉渣烧结矿中的成分，详见表1。

表1 高炉炉渣成分三、试验方法烧结试验通常需要用φ200mm烧结杯，料层所用的高度为700mm，点火负压通常为7kPa，点火的时间为1.5min，烧结抽风中的负压为14kPa。

对于烧结饼经机而言，在其冷却后，然后运用ISO转鼓试验，以此取样，做相应的化学分析，以及对冶金性能进行检验。

四、烧结试验结果及分析（一）、碱度与转鼓强度的关系由表2可知，随着碱度升高,烧结矿的转鼓强度基本呈升高趋势。

碱度在1.45-1.58时,烧结矿的转鼓强度均较低,没有超过58.50%；碱度为1.55-1.72,烧结矿的转鼓强度波动于61%-65% 之间；碱度超过1.5以后,转鼓强度急剧升高到65%；当碱度进一步升高到1.85的时候，转鼓的强度达到65%；之后随碱度不断升高，转鼓强度基本能够稳定在65%-68%之间。
