某大跨单层球面网壳结构的非线性屈曲研究_魏德敏

施威德勒型单层球面网壳特征值屈曲特性的分析张宁宁1，张文明21辽宁工程技术大学土建学院，辽宁阜新（123000）2上海宝钢工程技术有限公司，上海 (201900)E-mail：znn88888888@摘要：本文主要以施威德勒型单层球面网壳为研究对象,对其进行特征值屈曲分析，预测一个理想弹性结构的理论屈曲强度，也即弹性屈曲分析方法，确定网壳结构开始变得不稳定时的临界载荷和屈曲模态的形状。

经典的屈曲分析是采用特征值屈曲分析法，它适用于对一个理想弹性结构的理想屈曲强度（歧点）进行预测，主要是使用特征值公式计算造成结构负刚度的应力刚度阵的比例因子。

分析结果表明：结构发生屈曲时，其变形方式会发生分叉，但是这对结构发生失稳时的临界载荷影响很小，在工程分析中若只需要计算结构的临界载荷，则不用过多地考虑这种分叉性。

关键词：特征值屈曲分析，结构稳定，屈曲强度，线弹性中图分类号：TU988.61.引言近年来, 网壳结构发展迅速、形式多样，网壳结构在大跨度建筑中已越来越多地被利用, 而且具有广阔的发展前景。

“穹顶结构之父”—德国工程师施威德勒在薄壳穹顶的基础上提出一种构造形式，即把穹顶壳面划分为径向的肋和纬向的水平环线，且在每个梯形网格内再用斜杆分成两个或四个三角形，使内力分布变得更加均匀，结构自重大大减小，跨度也大大增加，这就是施威德勒空间网壳结构[1]。

对网壳这种大型空间结构, 当地震发生时, 由于强烈的地面运动而迫使结构产生振动, 其惯性作用一般来说是不容忽视的。

结构产生的地震内力和位移, 可能造成结构破坏或倒塌, 因此在地震设防区必须对网壳结构进行抗震计算[2]。

对网壳结构的稳定性能研究有着重要的意义, 这也是工程实践中急待解决的问题[3]。

2.结构稳定及特征值屈曲结构失稳(屈曲)是指在外力作用下结构的平衡状态开始丧失稳定性，稍有扰动则变形迅速增大，最后使结构遭到破坏[4]。

稳定问题一般分为三类，第一类失稳是理想化情况，即达到某个荷载时，除结构原来的平衡状态可能存在外，出现第二个平衡状态，所以又称平衡分岔失稳或分枝点失稳，而数学处理上是求解特征值问题，故又称特征值屈曲。

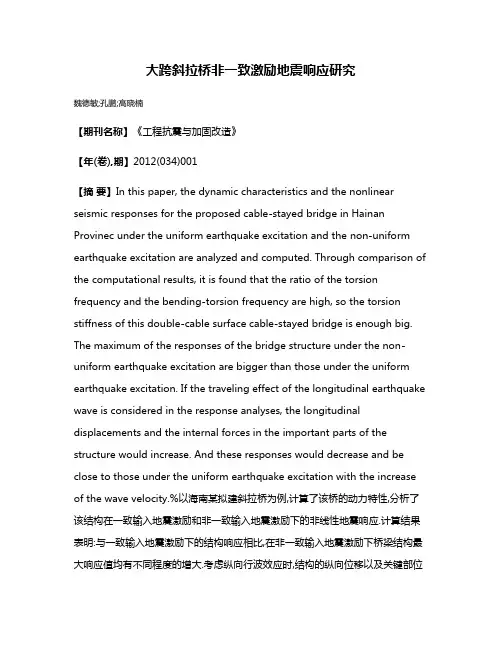

大跨斜拉桥非一致激励地震响应研究魏德敏;孔鹏;高晓楠【期刊名称】《工程抗震与加固改造》【年(卷),期】2012(034)001【摘要】In this paper, the dynamic characteristics and the nonlinear seismic responses for the proposed cable-stayed bridge in Hainan Provinec under the uniform earthquake excitation and the non-uniform earthquake excitation are analyzed and computed. Through comparison of the computational results, it is found that the ratio of the torsion frequency and the bending-torsion frequency are high, so the torsion stiffness of this double-cable surface cable-stayed bridge is enough big. The maximum of the responses of the bridge structure under the non-uniform earthquake excitation are bigger than those under the uniform earthquake excitation. If the traveling effect of the longitudinal earthquake wave is considered in the response analyses, the longitudinal displacements and the internal forces in the important parts of the structure would increase. And these responses would decrease and be close to those under the uniform earthquake excitation with the increase of the wave velocity.%以海南某拟建斜拉桥为例,计算了该桥的动力特性,分析了该结构在一致输入地震激励和非一致输入地震激励下的非线性地震响应.计算结果表明:与一致输入地震激励下的结构响应相比,在非一致输入地震激励下桥梁结构最大响应值均有不同程度的增大.考虑纵向行波效应时,结构的纵向位移以及关键部位的内力响应值增大,这些响应值将随着地震波波速的提高而减小,并逐步接近一致输入地震激励下的响应值.【总页数】5页(P26-30)【作者】魏德敏;孔鹏;高晓楠【作者单位】华南理工大学土木与交通学院,广东广州510640;华南理工大学亚热带建筑科学国家重点实验室,广东广州510640;华南理工大学土木与交通学院,广东广州510640;华南理工大学亚热带建筑科学国家重点实验室,广东广州510640;华南理工大学土木与交通学院,广东广州510640;华南理工大学亚热带建筑科学国家重点实验室,广东广州510640【正文语种】中文【中图分类】U441.3【相关文献】1.考虑波速影响的斜拉桥非一致激励地震响应研究 [J], 张凡;颜晓伟;李帅;王景全2.非一致激励下大跨斜拉桥的随机地震响应分析 [J], 吴玉华;郭剑飞;蔡若红3.非一致激励下大跨度铁路斜拉桥地震响应规律 [J], LI Jing;YANG Huaping;QIAN Yongjiu;GONG Wanting4.大跨铁路悬索桥一致激励与非一致激励地震响应对比分析研究 [J], 李艳;季伟强;陈浩;李宁5.非一致场地大跨度斜拉桥的地震响应分析 [J], 夏明强;欧文东因版权原因，仅展示原文概要，查看原文内容请购买。

单层网壳屈曲分析摘要：本文以一跨度60m，矢高12m的凯威特型单层网壳结构为分析对象，考虑几何非线性、初始几何缺陷、材料非线性以及活载的半跨布置，对结构进行屈曲分析。

研究表明：结构几何非线性分析结果与双重非线性屈曲分析结果相差较大；单层网壳结构是对初始缺陷较为敏感；活载半跨分布对球面网壳的稳定性更为不利；关键词：单层网壳；非线性屈曲；活载半跨；初始缺陷引言：单层网壳[1]是一种与平板网架类似的空间杆系结构，系以杆件为基础，按一定规律组成网格，按壳体结构布置的空间构架，它兼具杆系和壳体的性质。

其传力特点主要是通过壳内两个方向的拉力、压力或剪力逐点传力。

此结构是一种国内外颇受关注、有广阔发展前景的空间结构。

1.相关原理——非线性屈曲分析为全面而准确地研究结构屈曲前后的性能，需对结构进行基于大挠度理论的非线性屈曲分析，通过荷载-位移全过程曲线来完整反映结构的稳定性能，其控制方程表达式：（1）式中：为切线刚度矩阵，；为位移增量向量；为等效外荷载向量；为等效节点力向量。

非线性屈曲分析的难点在于全过程路径的跟踪技术。

对式（1）的求解，通常采用N-R法、Full N-R法、弧长法、混合法等[2]。

本文采用改进的弧长法来跟踪结构的屈曲路径全过程[3]。

2.分析模型本文以一K8凯威特型单层球面网壳为研究对象。

该网壳跨度60m，矢高12m，即矢跨比为1/5。

主肋和环杆采用φ152mmX5.5mm钢管，斜杆采用φ146mmX5mm。

结构周边采用固定铰支座。

结构所受荷载为恒载0.5 KN/m2，活载为0.5 KN/m2。

图1为结构平面图以及结构立面图。

在ansys模型中，采用beam188单元模拟结构杆件，弹性模量为2.06E11N/m2，泊松比为0.3，钢材密度为7850Kg/m3。

图1 模型平面图与立面图3.分析结果特征值屈曲分析只能反映结构在线性条件下的稳定性能，因此，有必要进行非线性稳定性分析。

此节采用一致缺陷模态法分析计算结构的稳定性能，按照《空间网格结构技术规程》[4]：初始几何缺陷分布采用结构的最低阶屈曲模态，其缺陷最大计算值按网壳跨度的1/300取值，且稳定承载力系数（仅考虑几何非线性）、（考虑双非线性）。

单层网壳结构非线性稳定的随机缺陷模态法研究魏德敏;涂家明【摘要】采用随机缺陷模态法对凯威特-联方型单层网壳进行非线性稳定分析,研究了随机缺陷空间样本数量、矢跨比等因素对网壳结构稳定极限荷载的影响,并将随机缺陷模态法计算结果与一致缺陷模态法计算结果进行了对比.结果表明:采用概率统计方法对该网壳进行稳定分析时,随机缺陷样本数量应不小于90;对于矢跨比较大的单层网壳结构,采用一致缺陷模态法计算稳定临界荷载的概率可靠度较低,需要采用随机缺陷模态法加以验证;当网壳结构的矢跨比小于1/6时,两种初始缺陷分布方法计算出的稳定承载力较为接近.【期刊名称】《华南理工大学学报（自然科学版）》【年(卷),期】2016(044)007【总页数】7页(P83-89)【关键词】单层网壳;随机缺陷模态法;一致缺陷模态法;非线性分析;矢跨比;稳定极限荷载【作者】魏德敏;涂家明【作者单位】华南理工大学土木与交通学院,广东广州510640;华南理工大学土木与交通学院,广东广州510640【正文语种】中文【中图分类】TU393.3大跨度单层网壳属于缺陷敏感型结构.由于施工技术和施工质量等原因，单层网壳结构的初始几何缺陷不可避免，并且直接影响到结构的稳定性.目前常用的结构初始几何缺陷确定方法有一致缺陷模态法和随机缺陷模态法.Papadopouios等[1]基于蒙特-卡洛法提出一种快速算法——随机有限元法，并对有随机缺陷的网壳结构的屈曲荷载进行研究.Gordini等[2-3]采用随机缺陷法研究了杆件初始弯曲及长度缺陷对双层网壳结构承载能力的影响.Bruno等[4]提出采用节点等效几何缺陷法研究初始缺陷对单层网壳稳定性的影响.Qi等[5]基于初始弯曲和残余应力的影响提出了计算网壳设计承载力的方法.赵海等[6]基于随机场展开法提出了高效寻求网壳结构初始缺陷的最不利分布形式的方法.刘慧娟等[7]提出随机缺陷模态迭加法来获得单层网壳结构最不利缺陷分布下的稳定承载力.卢家森等[8]提出了使用凸集模型确定单层球面网壳最不利初始几何缺陷的有效方法.此外，刘学春等[9]采用施工偏差概率法模拟弦支穹顶结构的初始几何缺陷；陈世英等[10]发现优化寻优结果与初始几何缺陷分布有直接关系；蔡健等[11]提出了计算量较少的N阶特征缺陷模态法计算网壳结构的稳定承载力.本研究分别采用随机缺陷模态法和一致缺陷模态法对大跨度单层网壳结构进行非线性稳定分析，研究了随机缺陷样本数量、矢跨比等因素对网壳结构稳定极限荷载的影响，给出所需最少空间样本数目，并对两种方法的计算结果进行了对比分析.随机缺陷模态法假定：结构每个节点的安装偏差均符合二倍均方差范围内的正态概率密度函数[12]，即每个节点安装偏差随机变量为RX/2，其中X服从标准正态分布，R为节点最大安装偏差；各节点位置偏差随机变量是相互独立的.由此可知，每一个样本空间点对应一种可能的初始几何缺陷分布模式(样本)，可以计算出一个相应的稳定极限荷载值(样本值).因此由n个初始几何缺陷样本可以得到n个稳定极限荷载样本值.随机缺陷模态法主要计算步骤如下：步骤1 确定最大安装偏差R，调用高斯随机分布函数生成坐标偏差，引入坐标偏差修改完善结构的节点坐标，形成初始几何缺陷分布形式，通过非线性屈曲分析，得到稳定极限荷载值，形成样本空间的一个样本值；步骤2 根据预先确定的样本空间数目n，重复步骤1进行非线性屈曲分析，得到n个极限荷载值，即样本空间的n个样本值；步骤3 运用概率与数理统计知识对样本值进行分布检验，确定结构最终的稳定极限荷载值.文中以跨度L=70 m，高度H=10 m，矢跨比H/L=1/7的凯威特_联方型单层球面网壳为算例.网壳总频数为9，而联方与凯威特的频数比为6∶3，凯威特肋环与斜杆分别采用φ278 mm×7 mm和φ226 mm×6 mm的圆钢管，联方斜杆和环杆分别采用φ252 mm×7 mm和φ206 mm×6 mm的圆钢管.钢材的弹性模量为E=206 GPa，泊松比ν=0.3，密度ρ=7 850 kg/m3.材料为理想弹塑性，满足Von Mises屈服准则，其屈服强度σ0=235 N/mm2.网壳结构的永久荷载和活荷载均为0.5 kN/m2，活载满跨布置，方向竖直向下.网壳与下部结构的连接为铰接. 网壳结构的有限元分析模型如图1所示.每根杆件划分为3个BEAM188单元[13].非线性方程求解方法为弧长法，收敛准则为力的收敛准则，以下所有非线性分析都做同样处理.选取初始几何缺陷的空间样本数n=200，按照文献[14]的要求，网壳结构最大初始缺陷值为R=L/300，由非线性有限元分析得到的结构稳定极限荷载Pcr如图2所示.由图2和相应计算结果可知，该网壳结构的稳定极限荷载Pcr的最大值为5.133 kN/m2，最小值为3.585 kN/m2.如无特别说明，后文中Pcr单位为kN/m2.图3给出200个样本值的分布直方图.由图3可以看出，这些样本值呈中间高两边低，接近于正态分布.以下利用概率密度函数f(x)对样本值进行χ2优度检验：式中，3.584<x<5.300，μ、σ分别为样本值X=(x1，x2，…，x200)的样本均值和标准差.由极大似然估计法可得：式中，分别为第i个样本值和样本均值.取n=200，由式(2)和(3)可得上述200个样本均值和方差μ=4.493 9，σ2=0.082 7，将μ、σ2代入式(1)可得X的概率密度函数的表达式为将样本值X的可能取值区间(3.584，5.300)分为10个小区间，取事件Aj为第j个区间(j=1，2，…，10)，得到表1所示χ2检验计算结果.表中χ2优度检验时小于5的分组就近合并，fj为落入区间Aj的样本值个数，pj为公式(4)在区间Aj上的积分概率.由表1可得：χ2=208.32-200=8.32.在显著水平0.1情况下[15]，由表1知分组数k=8，未知量r=2，则：,所以，在显著水平0.1下样本值X服从正态分布.根据概率论相关知识，服从标准正态分的随机变量)取不同值时，保证率的理论值φ(β)不同，所得的最终稳定极限荷载Pcr,200也不同.其中φ(β)可表示成如下公式：φ随机变量不同情况下，最终稳定极限荷载值及其保证率如表2所示.表中取实际保证率φ′=Ni/200，Ni为样本值不小于Pcr,200的样本数目.一般情况下实际统计的保证率小于理论计算的保证率.从表2可知，随机变量β取值越大，所得最终稳定极限荷载的保证率理论值也越大，且保证率的理论值与实际值越接近.因此，在工程实际中一般取β≥2.文中取β=3时，所计算的200个样本值xi中只有1个低于最终稳定极限荷载，失效概率为0.5%.3.1 矢跨比对稳定极限荷载计算结果的影响不改变杆件截面尺寸和组成形式，不同矢跨比情况下的单层网壳结构非线性稳定性的随机缺陷模态法分析结果如表3所示，样本数n取200，最大初始缺陷分别为L/300.表中Pcr,0和Pcr,200分别为完善和有随机几何缺陷单层网壳结构的稳定极限荷载.均值下降和终值下降分别指μ和Pcr,200相对于Pcr,0的下降值.从表3可知，考虑初始几何缺陷后，单层网壳结构的稳定极限荷载相对于完善结构有较大幅度的下降，最大下降率达到50.47%；随着矢跨比的减小，网壳结构稳定极限荷载终值下降的幅度有所增大.因此初始几何缺陷对小矢跨比单层网壳结构稳定性的影响较大.3.2 样本数量对稳定极限荷载计算结果的影响随机缺陷模态法空间样本数目的选取关系到单层网壳结构稳定极限荷载计算结果的可靠性和稳定性，如何选取合理的样本数量需要研究.文献[16]提出对于K6型凯威特单层球面网壳的计算样本数一般在5560之间.文中对于不同矢跨比的单层网壳选取不同的随机缺陷样本数，计算出相应的稳定极限荷载样本均值，如图4所示. 图4可知，对于不同矢跨比的单层网壳，都呈现样本均值μ随着n的增大逐渐趋于稳定的规律；在n≥70时，矢跨比为1/5和1/7的单层网壳的μ值趋于稳定；在n≥100时，矢跨比为1/8的单层网壳的μ值才趋于稳定.说明小矢跨比的单层网壳对于随机几何初始缺陷更为敏感，数值也更难趋于稳定.采用前文所述方法对上述4种矢跨比的单层网壳样本数n=50200时的各组稳定极限荷载计算值进行χ2优度检验，计算表明，当样本数n≥50时，上述4种矢跨比的单层网壳稳定极限荷载各组样本值均满足正态分布.将β=3时求出的最终稳定承载力Pcr,n与样本数目为200时随机缺陷模态法得到的稳定承载力Pcr,200加以比较，二者的相对误差为相邻组的变化率用δ′表示.考虑篇幅限制，表4给出了矢跨比为1/7的单层网壳样本数n=50，60，70，80，90，100，110，120，130，140，150的计算结果，其中k和r为每个样本进行优度检验的分组数和未知量.从表4的计算结果可以看出，当样本数n≥80时，相邻组稳定极限荷载的变化率均小于1%.Pcr,n与Pcr,200的相对误差δ随着样本数的增大先增大后减小，当样本数n>60时，相对误差δ均小于5%.不同矢跨比的单层网壳结构δ和δ′随n的变化情况如图5和图6所示.一致缺陷模态法认为网壳结构的最低阶屈曲模态对应势能最小状态，当结构的缺陷分布形式与最低阶屈曲模态吻合时，最容易发生屈曲.因此我国相关规程建议采用一致缺陷模态法进行网壳稳定性分析[14].4.1 一致缺陷法计算结果一致缺陷模态法得到的稳定极限荷载Pcr,1以及基于随机缺陷模态法计算结果的概率保证率φ如表5所示.由表5可知，当矢跨比H/L<1/5时，一致缺陷法得到的稳定极限荷载概率保证率较高，且随着矢跨比的减小而增大.矢跨比H/L=1/5单层网壳结构的稳定极限荷载的概率保证率仅为59.54%.因此采用最低阶屈曲模态作为初始几何缺陷分布形式计算大矢跨比网壳的稳定极限荷载要慎重[17].4.2 两种方法计算结果对比一致缺陷模态法和随机缺陷模态法稳定极限荷载的计算结果如图7所示.由图7可知，稳定极限荷载随着矢跨比的减小而降低，完善结构的稳定极限荷载大于有初始缺陷的结构.矢跨比≥1/6，两种缺陷分布模态法计算得到的稳定极限荷载差别随着矢跨比的增大而增大.当单层网壳的矢跨比≤1/6时，两种缺陷分布方法的计算结果基本吻合，因此，初始几何缺陷分布形式对小矢跨比单层网壳结构的稳定极限荷载影响较小，可用一致缺陷法计算.对于矢跨比大于1/6的单层网壳结构，用随机缺陷模态法可以得到较为可靠的稳定承载力.为此，建议对于大矢跨比网壳结构采用两种缺陷分布模态法进行稳定计算.以凯威特_联方单层球面网壳结构为例，采用随机缺陷模态法进行了非线性稳定分析，并与一致缺陷模态法计算结果进行对比分析，得出以下主要结论：(1)随机缺陷模态法取空间样本数目n≥90计算得到的网壳结构稳定极限荷载精度和概率保证率较高.(2)对于大矢跨比单层网壳结构，采用一致缺陷模态法所得稳定极限荷载有可能不是最小值，应采用随机缺陷模态法加以验证.(3)当单层网壳结构的矢跨比小于或等于1/6时，两种初始缺陷分布方法计算出的稳定极限荷载接近.【相关文献】[1] PAPADOPOUIOS V，PAPADRAKAKIS M.A computationally efficient method for the buckling analysis of shells with stochastic imperfections [J].Computational Mechanics，2009，43 (5)：688-700.[2] ROUDSARI M T，GORDINI M.Random imperfection effect on reliability of space structures with different supports [J].Structural Engineering and Mechanics，2015，55 (3)：461-472.[3] SHEIDAII M R，GORDINI M.Effect of random distribution of member length imperfection on collapse behavior and reliability of flat double-layer grid space structures [J].Advances in Structural Engineering，2015，18 (9)：1475-1483.[4] BRUNO L,SASSONE M，VENUTI F.Effects of the equiva-lent geometric nodal imperfections on the stability of single layer grid shells [J].Engineering Structures，2016，112 (1)：184-199.[5] QI Lin，ZHANG Xian-min，HUO Hai-feng.Design bearing capacity of the initial imperfect lattice shell [J].Advances in Structural Engineering，2016，19 (1)：14-22.[6] 赵海，徐亚洲，白国良.随机缺陷场对网壳结构性能影响的研究 [J].空间结构，2011，17(4)：24-26.ZHAO Hai，XU Ya-zhou，BAI Guo-liang.Influence of stochastic imperfection field on performance of latticed shell structures [J].Spatial Structures，2011，17(4)：24-26.[7] 刘慧娟，罗永峰，杨绿峰，等.单层网壳结构稳定性分析的随机缺陷模态迭加法 [J].同济大学学报(自然科学版)，2012，40(9)：1295-1299.LIU Hui-juan，LUO Yong-feng，YANG Lv-feng，et al.Stochastic imperfection mode superposition method for stabi-lity analysis of single-layer lattice domes [J].Journal of Tongji University(Natual Science)，2012，40(9)：1295-1299.[8] 卢家森，张其林.球面网壳最不利几何缺陷的凸集和概率模型 [J].工程力学，2013，30(7)：100-104.LU Jia-sen，ZHANG Qi-lin.Convex and probabilistic mo-dels of uncertainties in initial geometric imperfections of latticed shells [J].Engineering Mechanics，2013，30(7)：100-104.[9] 刘学春，张爱林.基于随机缺陷理论的大跨度预应力弦支穹顶结构非线性整体稳定分析 [J].北京工业大学学报，2013，39(8)：1201-1205.LIU Xue-chun，ZHANG Ai-lin.Integral stability analysis of large-span prestressed suspend-dome based on defect probabilistic theory [J].Journal of Beijing University of Technology，2013，39(8)：1201-1205.[10] 陈世英，张素娟，李青，等.初始几何缺陷对网壳截面优化结果影响研究 [J].力学与实践，2015，37(6)：709-712.CHEN Shi-ying，ZHANG Su-juan，LI Qing，et al.The influence of initial geometric imperfection on the section optimization result of reticulated shell [J].Mechanics in Engineering，2015，37(6)：709-712.[11] 蔡健，贺盛，姜正荣,等.单层网壳结构稳定性分析方法研究 [J].工程力学，2015，32(7)：103-110.CAI Jian，HE Sheng，JIANG Zheng-rong，et al.Investigation on stability analysis methodof single layer latticed shells [J].Engineering Mechanics，2015，32(7)：103-110.[12] 唐敢，黎德琳，赵才其，等.空间结构初始几何缺陷分布规律的实测数据及统计参数 [J].建筑结构，2008，38(2)：74-78.TANG Gan，LI De-lin，ZHAO Cai-qi，et al.Statistical regulation and parameter study on initial geometrical imperfections of spatial structures based on measured data [J].Building Structure，2008，38(2)：74-78.[13] 范峰，曹正罡，马会环，等.网壳结构弹塑性稳定性[M].北京：科学出版社，2015.[14] JGJ 7—2010，空间网格结构技术规程 [S].[15] 亓民勇，董金新.基于卡方拟合优度检验的序列等概性测试组 [J].计算机工程与设计，2012，33(5)：1758-1759.QI Min-yong，DONG Jin-xin.Test suit for sequence equal probability based on chi square goodness of fit test [J].Computer Engineering and Design，2012，33(5)：1758-1759. [16] 唐敢，郭小明，练兰英，等.网壳结构稳定性分析的改进随机缺陷法智能控制 [J].南京航空航天大学学报，2012，44(3)：410-414.TANG Gan，GUO Xiao-ming，LIAN Lan-ying，et al.Intelligent control of advancedstochastic imperfections me-thod for stability analysis of lattice shells [J].Journal of Nanjing University of Aeronautics & Astronautics，2012，44(3)：410-414.[17] 魏德敏，张科龙，姜正荣.某大跨单层球面网壳结构的非线性屈曲研究 [J].空间结构，2014，20(1)：41-44.WEI De-min，ZHANG Ke-long，JIANG Zheng-rong.Research of nonlinear buckling for one large-span single-layer spherical latticed shell [J].Spatial Structures，2014，20(1)：41-44.。

某单层肋环形球面网壳结构的整体稳定分析陈庆烈【摘要】整体稳定分析问题一直是球面网壳设计中的关键问题.理论分析和工程实践表明:网壳结构的设计通常受其稳定性控制.网壳结构的整体稳定分析主要有三种:屈曲分析、弹性整体稳定分析和弹塑性整体稳定分析.本文借助有限元分析软件ANSYS,以某单层肋环型球面网壳为代表,对其进行屈曲分析、弹性整体稳定分析和弹塑性整体稳定分析,同时深入研究不同缺陷模式对整体稳定性能的影响.研究发现,单层球面网壳前六阶屈曲模态的整体稳定系数相接近,且出现相邻的重模态现象;最低阶屈曲模态缺陷对网壳结构的弹性整体稳定承载力影响最大,但对其弹塑性整体稳定承载力的影响未必最大,故有必要考察相邻的较低阶屈曲模态缺陷对网壳结构的影响.【期刊名称】《四川建材》【年(卷),期】2016(042)003【总页数】2页(P87-88)【关键词】单层肋环形球面网壳;整体稳定;极限承载力;有限元;缺陷模式【作者】陈庆烈【作者单位】同济大学建筑工程系,上海200092【正文语种】中文【中图分类】TU399某单层球面网壳的直径为30 m，矢高20 m(网壳底部标高0.000 m，网壳顶点标高20.000 m)。

周边边界点为支座节点，且为固定铰支座。

荷载标准值为：均布恒载q=1.0 kN/m2 (不包括结构自重)；均布活载p=0.7 kN/m2。

钢材种类选用Q235。

为简化分析，本网壳采用同一杆件截面形式，160×5，径向等分为12份，每根杆件长约1.54 m，环向等分为30份，每根杆件长约0.32～3.14 m。

各杆件选用BEAM188单元，且每个杆件为一个杆单元。

杆件各节点理想刚接，且不考虑节点形式，支座节点理想铰接。

在弹性整体稳定分析时，假定材料为无限弹性；在弹塑性整体稳定分析时，假定材料为理想弹塑性[1]。

当网壳受恒载和活载作用时，其稳定性承载力以恒载与活载的标准组合来衡量，根据JGJ7-2010《网壳结构技术规程》[2](以下简称《技术规程》)中大量算例分析表明：荷载的不对称分布(实际计算中取活载的半跨分布)对球面网壳的稳定性承载力无不利影响。
