七号信令基础第1章 GSM信令系统简介我们已经知道，数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。
在通信系统中，我们把协调不同实体所需的信息称为信令。
信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
GSM系统中，信令消息具体体现在接口的协议和规范上，我们先从子系统互连和接口的分层模式来说明GSM系统中主要协议的结构和相互关系。
1.1 接口和协议接口代表两个相邻实体之间的连接点，而协议是说明连接点上交换信息需要遵守的规则。
两个相邻实体要通过接口传送特定的信息流，这种信息流必须按照一定的规约，也就是双方应遵守某种协议，这样信息流才能为双方所理解。
不同的实体所传送的信息流不同，但其中也可能有一些共同性，因此，某些协议可以用在不同的接口上，同一接口会用到多种协议。
图1-1表示了在无线接口（Um接口）上存在的不同协议，其中SS规程用于移动台对HLR设置补充业务的参数；MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息；RR用于移动台和BSC之间交换无线资源分配信息。
图1-1通过无线接口的各种协议一种协议在传送过程中可以通过若干个接口，例如上述MM和CM协议在移动台传送到MSC/VLR过程中至少要通过无线接口、Abis接口和A接口。
图1-2表示了GSM 系统的信令结构，横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施；纵向对应于各个功能层面，从最低的传输层开始，逐步到各种高层面。
MS BTS BS C MS C/VLR HLR GMS C 传输层RRMMCM图1-2 GSM 系统的信令结构让我们先来看无线接口，它们涉及到GSM 系统中的许多重要协议。

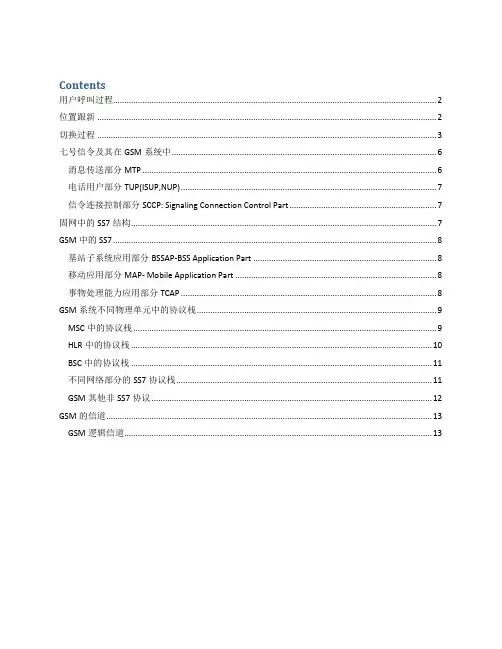

Contents用户呼叫过程 (2)位置跟新 (2)切换过程 (3)七号信令及其在GSM系统中 (6)消息传送部分MTP (6)电话用户部分TUP(ISUP,NUP) (7)信令连接控制部分SCCP: Signaling Connection Control Part (7)固网中的SS7结构 (7)GSM中的SS7 (8)基站子系统应用部分BSSAP-BSS Application Part (8)移动应用部分MAP- Mobile Application Part (8)事物处理能力应用部分TCAP (8)GSM系统不同物理单元中的协议栈 (9)MSC中的协议栈 (9)HLR中的协议栈 (10)BSC中的协议栈 (11)不同网络部分的SS7协议栈 (11)GSM其他非SS7协议 (12)GSM的信道 (13)GSM逻辑信道 (13)用户呼叫过程1.用户呼叫目的地为MSISDN的被叫用户,呼叫信号到达GMSC2.GMSC根据MSISDN查询这个用户HLR,并连接HLR3.HLR数据库里面存储有被叫用户的当前位置信息(被叫VLR),HLR查询被叫VLR获取被叫用户的当前状态信息(关机,待机等)4.被叫VLR返回一个MSRN给HLR,这个MSRN里面还有到达被叫VLR的路由信息5.HLR将MSRN交给主叫GMSC6.主叫GMSC根据MSRN连接被叫VLR7.被叫VLR(MSC)负责处理接通被叫用户位置跟新用户手机SIM卡的内存中存储着当前网络的位置区识别码LAI和移动用户临时识别码TMSI,手机会定期向当前MSC发送LAI信息与用户当前实际所在网络区域的LAI进行对比,如果不同,则可以根据用户手机的就LAI连接到用户之前的MSC或者所在区域,告知原来的MSC或者原来的BTS用户已经移动到新的位置.同时新的MSC从用户的HLR中获得数据,并更新用户HLR中的位置信息.切换过程切换的核心过程就是在切换之前确保新的链路准备就绪可以使用,切换包括1.同一个BSC下,不同BTS的切换由BSC控制完成2.同一个MSC下,不同BSC的切换由MSC控制完成3.不同的MSC下的切换过程如下:MSC 间切换用户从一个 MSC/VLR 控制的小区移至另一个 MSC/VLR控制的小区，这种情况更复杂。
简述七号信令系统的原理及应用大连工业大学通信102班07号毛逸菲2013年5月20日星期一摘要：本文详细介绍了七号信令系统的特点、应用范围等七号信令系统的概念，七号信令网的功能和组成等概念，简要分析了七号信令的应用。
关键词：七号信令、七号信令网、七号信令应用一、No.7信令系统信令是通信网的神经系统，是在通信网的各节点（交换机、用户终端、操作中心和数据库等）之间传送控制信息，以便在各设备之间建立和终止连接，达到传送通信信息的目的。
公共信道信令技术的基本特征是将话音信道与信令信道分离，在单独的数据链路上以信令消息单元的形式集中传送若干话路的信令信息。
No.7信令是局间公共信道信令，应用于数字通信网络，它不但适用于电话、数据、移动电话业务，而且适应于综合业务数字网（ISDN）中多种业务的要求。
No.7信令系统是一种国际性的标准化的通用公共信道信令系统，可用于传送电话网、综合业务数字网的局间信令，还可支持智能网业务和移动通信业务。
1.1 No.7信令系统的特点a.使用公共信道传送信令，利用分组交换技术，确保信令可靠传输。
b.采用可变信令单元，信令传输速度快，呼叫建立时间短，能满足现在和将来传送呼叫控制、遥控、维护管理信令及处理机之间事务处理信息的要求。
c.信令容量大，且易随需要改变，可适应各种新业务的要求，可提供多种网络集中服务信令。
d.采用功能模块化，使用方便，易扩展。
e.应用范围广，适用于各种网络的互联。
1.2 No.7信令系统的应用a.电话网的局间信令（国际和国内）。
b.电路交换数据网的局间信令（国际和国内）。
c.传送综合业务数字网（ISDN）的局间信令。
d.各种集中维护、管理中心的信息传递业务。
e.智能网业务。
f.传送移动通信网中与用户移动有关的各种控制信息。
1.3 中国No.7信令系统结构七号信令系统由消息传递部分(MTP)和多个不同的用户部分(UP)组成，主要包括电话用户部分（TUP）、数据用户部分（DUP）和其他用户部分等。

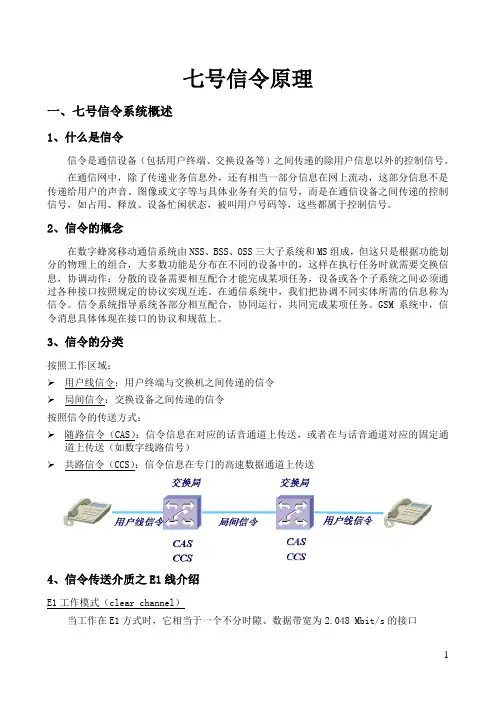

七号信令原理一、七号信令系统概述1、什么是信令信令是通信设备（包括用户终端、交换设备等）之间传递的除用户信息以外的控制信号。
在通信网中，除了传递业务信息外，还有相当一部分信息在网上流动，这部分信息不是传递给用户的声音、图像或文字等与具体业务有关的信号，而是在通信设备之间传递的控制信号，如占用、释放、设备忙闲状态，被叫用户号码等，这些都属于控制信号。
2、信令的概念在数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。
在通信系统中，我们把协调不同实体所需的信息称为信令。
信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
GSM系统中，信令消息具体体现在接口的协议和规范上。
3、信令的分类按照工作区域：用户线信令：用户终端与交换机之间传递的信令局间信令：交换设备之间传递的信令按照信令的传送方式：随路信令（CAS）：信令信息在对应的话音通道上传送，或者在与话音通道对应的固定通道上传送（如数字线路信号）共路信令（CCS）：信令信息在专门的高速数据通道上传送4、信令传送介质之E1线介绍E1工作模式（clear channel）当工作在E1方式时，它相当于一个不分时隙、数据带宽为2.048 Mbit/s的接口cE1工作模式（channelized）当工作在cE1方式时，它在物理上分为32个时隙，对应编号为0～31。
其中的31个时隙可以被任意地分成若干组（时隙0用于传送帧同步信号，不能被捆绑），每组时隙捆绑以后作为一个接口（channel-set）使用5、信令网7号信令网是电信网中用于传输No.7信令消息的专用数据网它由信令点SP、信令转接点STP和信令链路Link组成信令网是独立于电话网的一个支撑网，我国No7信令网由三级结构组成 高级信令转接点HSTP低级信令转接点LSTP信令点SP两个信令点SP、STP之间通过链路建立起通路6、信令点和信令转接点信令点：信令网上产生和接收信令消息的节点，是信令消息的起源点和目的点源信令点(OPC)：生成信令消息的信令点目的信令点(DPC)：信令消息发往的信令点信令转接点：若某信令点既非信令源点又非目的点，其作用仅是将从一条信令链路上接收的消息转发至另一条信令链路去，则称该信令点为信令转接点。
