七号信令基础第1章 GSM信令系统简介我们已经知道，数字蜂窝移动通信系统由NSS、BSS、OSS三大子系统和MS组成，但这只是根据功能划分的物理上的组合，大多数功能是分布在不同的设备中的，这样在执行任务时就需要交换信息，协调动作：分散的设备需要相互配合才能完成某项任务，设备或各个子系统之间必须通过各种接口按照规定的协议实现互连。
在通信系统中，我们把协调不同实体所需的信息称为信令。
信令系统指导系统各部分相互配合，协同运行，共同完成某项任务。
GSM系统中，信令消息具体体现在接口的协议和规范上，我们先从子系统互连和接口的分层模式来说明GSM系统中主要协议的结构和相互关系。
1.1 接口和协议接口代表两个相邻实体之间的连接点，而协议是说明连接点上交换信息需要遵守的规则。
两个相邻实体要通过接口传送特定的信息流，这种信息流必须按照一定的规约，也就是双方应遵守某种协议，这样信息流才能为双方所理解。
不同的实体所传送的信息流不同，但其中也可能有一些共同性，因此，某些协议可以用在不同的接口上，同一接口会用到多种协议。
图1-1表示了在无线接口（Um接口）上存在的不同协议，其中SS规程用于移动台对HLR设置补充业务的参数；MM和CM用于移动台和MSC/VLR之间交换用户移动性管理信息和通信接续信息；RR用于移动台和BSC之间交换无线资源分配信息。
图1-1通过无线接口的各种协议一种协议在传送过程中可以通过若干个接口，例如上述MM和CM协议在移动台传送到MSC/VLR过程中至少要通过无线接口、Abis接口和A接口。
图1-2表示了GSM 系统的信令结构，横向是根据物理的设备从最左边移动台开始顺次接入系统的各种系统的各种地面设施；纵向对应于各个功能层面，从最低的传输层开始，逐步到各种高层面。
MS BTS BS C MS C/VLR HLR GMS C 传输层RRMMCM图1-2 GSM 系统的信令结构让我们先来看无线接口，它们涉及到GSM 系统中的许多重要协议。

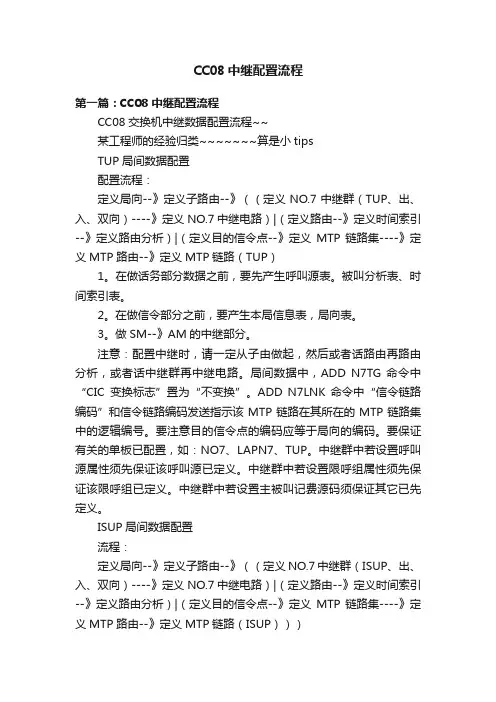

CC08中继配置流程第一篇：CC08中继配置流程CC08交换机中继数据配置流程~~某工程师的经验归类~~~~~~~算是小tipsTUP局间数据配置配置流程：定义局向--》定义子路由--》（（定义NO.7中继群（TUP、出、入、双向）----》定义NO.7中继电路）|（定义路由--》定义时间索引--》定义路由分析）|（定义目的信令点--》定义MTP链路集----》定义MTP路由--》定义MTP链路（TUP）1。
在做话务部分数据之前，要先产生呼叫源表。
被叫分析表、时间索引表。
2。
在做信令部分之前，要产生本局信息表，局向表。
3。
做SM--》AM的中继部分。
注意：配置中继时，请一定从子由做起，然后或者话路由再路由分析，或者话中继群再中继电路。
局间数据中，ADD N7TG 命令中“CIC变换标志”置为“不变换”。
ADD N7LNK 命令中“信令链路编码”和信令链路编码发送指示该MTP链路在其所在的MTP链路集中的逻辑编号。
要注意目的信令点的编码应等于局向的编码。
要保证有关的单板已配置，如：NO7、LAPN7、TUP。
中继群中若设置呼叫源属性须先保证该呼叫源已定义。
中继群中若设置限呼组属性须先保证该限呼组已定义。
中继群中若设置主被叫记费源码须保证其它已先定义。
ISUP局间数据配置流程：定义局向--》定义子路由--》（（定义NO.7中继群（ISUP、出、入、双向）----》定义NO.7中继电路）|（定义路由--》定义时间索引--》定义路由分析）|（定义目的信令点--》定义MTP链路集----》定义MTP路由--》定义MTP链路（ISUP）））注意：配置中继时，请一定从子由做起，然后或者话路由再路由分析，或者话中继群再中继电路。
局间数据中，ADD N7TG 命令中“CIC变换标志”置为“不变换”。
ADD N7LNK 命令中“信令链路编码”和信令链路编码发送指示该MTP链路在其所在的MTP链路集中的逻辑编号。
要注意目的信令点的编码应等于局向的编码。

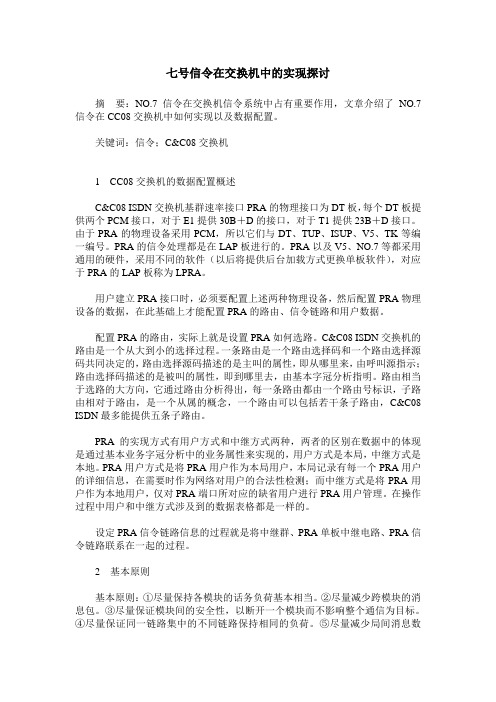

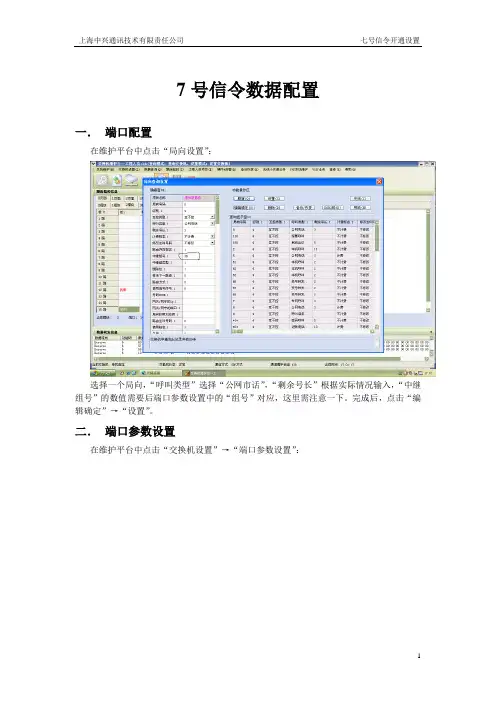

七号信令在交换机中的实现探讨摘要：NO.7信令在交换机信令系统中占有重要作用，文章介绍了NO.7信令在CC08交换机中如何实现以及数据配置。
关键词：信令；C&C08交换机1 CC08交换机的数据配置概述C&C08 ISDN交换机基群速率接口PRA的物理接口为DT板，每个DT板提供两个PCM接口，对于E1提供30B＋D的接口，对于T1提供23B＋D接口。
由于PRA的物理设备采用PCM，所以它们与DT、TUP、ISUP、V5、TK等编一编号。
PRA的信令处理都是在LAP板进行的。
PRA以及V5、NO.7等都采用通用的硬件，采用不同的软件（以后将提供后台加载方式更换单板软件），对应于PRA的LAP板称为LPRA。
用户建立PRA接口时，必须要配置上述两种物理设备，然后配置PRA物理设备的数据，在此基础上才能配置PRA的路由、信令链路和用户数据。
配置PRA的路由，实际上就是设置PRA如何选路。
C&C08 ISDN交换机的路由是一个从大到小的选择过程。
一条路由是一个路由选择码和一个路由选择源码共同决定的，路由选择源码描述的是主叫的属性，即从哪里来，由呼叫源指示；路由选择码描述的是被叫的属性，即到哪里去，由基本字冠分析指明。
路由相当于选路的大方向，它通过路由分析得出，每一条路由都由一个路由号标识，子路由相对于路由，是一个从属的概念，一个路由可以包括若干条子路由，C&C08 ISDN最多能提供五条子路由。
PRA的实现方式有用户方式和中继方式两种，两者的区别在数据中的体现是通过基本业务字冠分析中的业务属性来实现的，用户方式是本局，中继方式是本地。
PRA用户方式是将PRA用户作为本局用户，本局记录有每一个PRA用户的详细信息，在需要时作为网络对用户的合法性检测；而中继方式是将PRA用户作为本地用户，仅对PRA端口所对应的缺省用户进行PRA用户管理。
在操作过程中用户和中继方式涉及到的数据表格都是一样的。

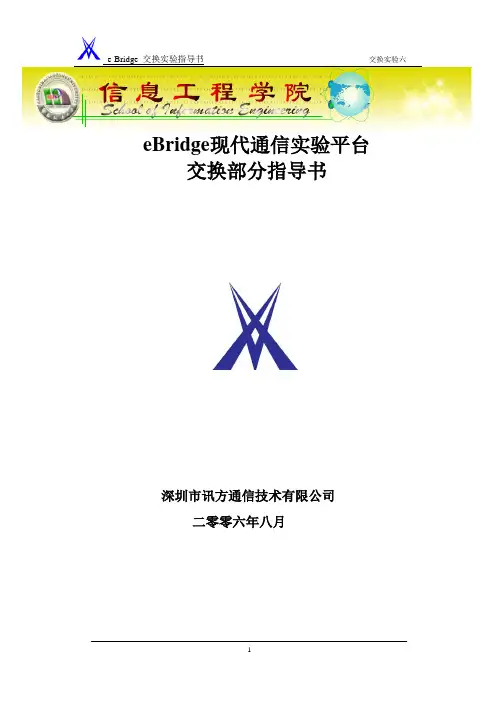

eBridge现代通信实验平台交换部分指导书深圳市讯方通信技术有限公司二零零六年八月实验八NO7 ISUP中继调试一、实验目的通过数据配置，了解NO7 ISUP中继电路的工作原理。
二、实验器材数字程控交换机32模、BAM。
电话机若干三、实验内容说明程控交换机2M接口在DDF架上的位置：交换机板位如下图所示：（SM模块）假设的数据如下：目的信令点：222222。
本实验采用自环方式实现七号信令ISUP呼叫，采用LAPN7上的4、5号链路，中继电路采用64～95、96～127。
四、实验步骤1、在桌面上双击“”图标，进入以下界面2、输入实际的服务器地址，单击【确定】，进入以下界面3、双击【程控:cc08】进入以下界面，4、点击“业务操作终端”－》“CC08交换机业务维护”，弹出登陆窗口：用户名：cc08，密码：cc08，局名选LOCAL （IP地址：127.0.0.1）点击“确定”5、在维护输出窗口会显示登陆成功的相关信息，并自动执行几条系统查询命令：6、点击“系统”－》“执行批命令”，或按CTRL+R7、必须先将已配置好的命令文件AM模块配置先导入数据库，点击“打开”。
系统会自动执行并在【维护输出】窗口显示执行结果：（备注：在做以下实验中必须先导入此固定配置，否则将影响后面数据导入）8、再将已经调试好的命令文件脚本“NO7中继ISUP综合数据配置”，在“系统”－》“执行批命令”，或按CTRL+R，点击“打开”。
系统会自动执行并在【维护输出】窗口同样会显示执行结果：9、在e-bridge系统中点击“开始程控实验”－》“申请加载数据”－》“确定”，屏幕上方会显示当前占用服务器席位的客户端，你申请席位的客户端排在第几位，剩余多长时间。
10、当申请到服务器席位时，点击“确认”，系统自动将本客户端的数据库中的数据传到服务器中：11、服务器会自动进行数据格式转换，并加载到交换机中：12、点击“业务操作终端”－》“交换机业务维护”，出现登陆窗口：用户名：cc08，密码：cc08，局名：SERVER （IP地址：129.9.0.5）点击“确定”登陆到BAM服务器13、点击“维护”－》“配置”－》“硬件配置状态面板”，可看到交换机的单板运行状态：14、单击菜单处的“”按钮，输入LST OFI查看本局信令点编码，证实交换机里运行的是本终端执行的数据：15、点击“维护”－》“七号信令系统”－》“七号信令跟踪”：16“模块号”输入“1”，输入链路号（参考数据中，LAPN7板在17槽位，对应的链路是4～7，ADD N7LNK命令中指定的链路号是6和7）17、点击“维护”，双击“七号信令”－》双击“七号电路查询”18“模块号”输入“1”，“操作”选“查询电路”，“电路类型”选“ISUP”，“是否电路群”选“群电路”，“起始电路”要与实际一致，如：输入“64”或“96”；“单数号电路”和“偶数号电路”都选上，点击“确定”：（缺省配置）参照本局调试命令先配置交换机的硬件及本局用户基本呼叫数据：七号ISUP中继数据配置：要配置ISUP业务，硬件配置中的中继板类型应为ISUP板1、在硬件配置中修改硬件配置DTM板为ISUP板RMV BRD: MN=1, F=5, S=3;// RMV BRD: 删除单板。

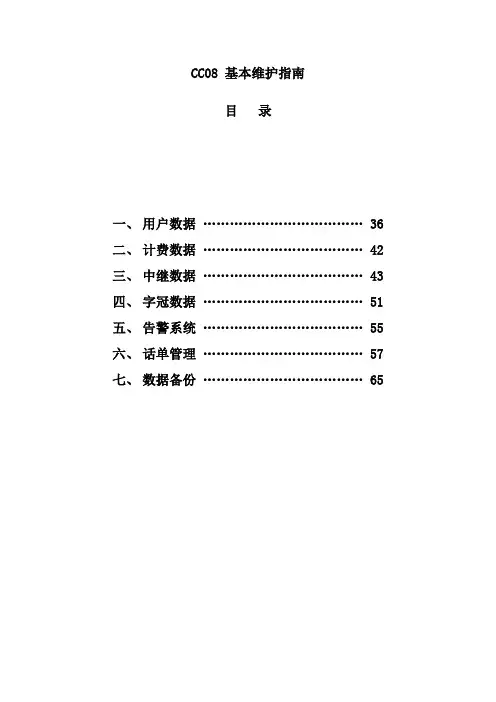

CC08 基本维护指南目录一、用户数据 (36)二、计费数据 (42)三、中继数据 (43)四、字冠数据 (51)五、告警系统 (55)六、话单管理 (57)七、数据备份 (65)第一章用户数据一、普通用户数据1、增加、删除一个普通用户增加一个普通用户（包括小交换机用户），即对指定模块的设备进行“放号”。
增加普通用户号码时，该号码对应的号段应已存在，且该用户相应设备号所在的单板已配置。
相关命令ADD ST 增加普通用户（含小交换机用户）MOD ST 修改普通用户属性RMV ST 删除普通用户LST ST 查询普通用户属性2、增加、删除一批普通用户对于特性相同的用户，增加、删除、修改时可以使用批操作。
相关命令ADB ST 批增普通用户MOB ST 批改普通用户属性RVB ST 批删普通用户3、日常维护中用户管理的一些常用命令3.1 查询用户属性（LST DN）显示一个用户的属性，此命令可以显示的用户类型包括ST、V5ST、DSL、V5DSL、PRA、TCI。
此命令可以根据用户号码或Centrex群号＋短号来显示用户的所有信息，是LST ST命令、LST V5ST命令、LST PRA命令中根据号码查询用户的集合。
LST DN命令不能根据设备号显示对应用户号码及用户信息，而LST ST和LST V5ST可以根据设备号显示对应用户号码及用户信息。
3.2 修改用户号码（MOD DN）此命令保持用户设备号不变、用户属性不变而只更改号码，可以选择是否保留原号码送改号通知音、是否保留原设备。
操作时只输入起始电话号码，将改一个用户号码；如输入起始电话号码和终止电话号码，则修改一批用户号码。
例如：将用户的号码由6660000改为6660888，输入命令为：MOD DN: SDN=K'6660000, NEWD=K'6660888, P=0, KO=NO, KD=YES;3.3 修改ST用户设备（MOD STDEV）修改ST用户设备，即在保持用户属性的条件下修改用户所对应的设备，又称移机不改号。

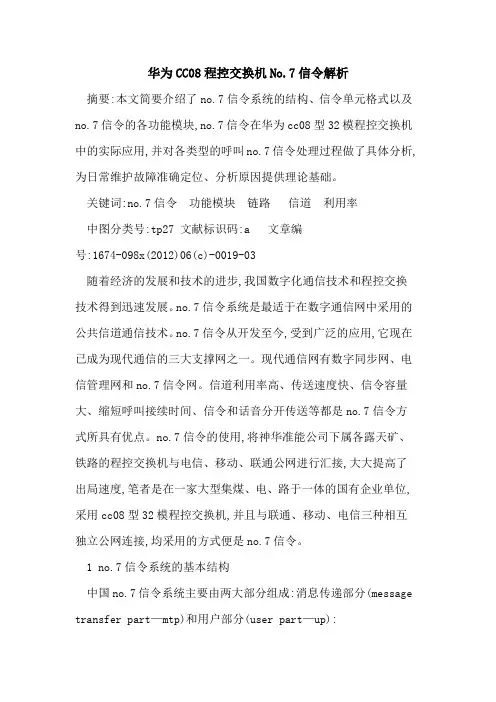

华为CC08程控交换机No.7信令解析摘要:本文简要介绍了no.7信令系统的结构、信令单元格式以及no.7信令的各功能模块,no.7信令在华为cc08型32模程控交换机中的实际应用,并对各类型的呼叫no.7信令处理过程做了具体分析,为日常维护故障准确定位、分析原因提供理论基础。
关键词:no.7信令功能模块链路信道利用率中图分类号:tp27 文献标识码:a 文章编号:1674-098x(2012)06(c)-0019-03随着经济的发展和技术的进步,我国数字化通信技术和程控交换技术得到迅速发展。
no.7信令系统是最适于在数字通信网中采用的公共信道通信技术。
no.7信令从开发至今,受到广泛的应用,它现在已成为现代通信的三大支撑网之一。
现代通信网有数字同步网、电信管理网和no.7信令网。
信道利用率高、传送速度快、信令容量大、缩短呼叫接续时间、信令和话音分开传送等都是no.7信令方式所具有优点。
no.7信令的使用,将神华准能公司下属各露天矿、铁路的程控交换机与电信、移动、联通公网进行汇接,大大提高了出局速度,笔者是在一家大型集煤、电、路于一体的国有企业单位,采用cc08型32模程控交换机,并且与联通、移动、电信三种相互独立公网连接,均采用的方式便是no.7信令。
1 no.7信令系统的基本结构中国no.7信令系统主要由两大部分组成:消息传递部分(message transfer part—mtp)和用户部分(user part—up):如图1所示:其中,用户部分是多种多样的信令收发和处理模块的总称。
它依据不同种类的用户,又分了几个子模块。
主要包括“数据用户部分(data user part—dup)”、“电话用户部分(telephone user part —tup)”、和其他用户部分。
在不同种类用户的呼叫、通话、接续过程中,系统调用相对应用户的模块,这个时候他们各相应用户部分所产生的信令都将送到消息传递部分mtp,由它在每条信令信息之上添加适当的控制信息后,经交换网络及数字中继的第16时隙成包地送往指定的交换机。
