No.7信令码流详解

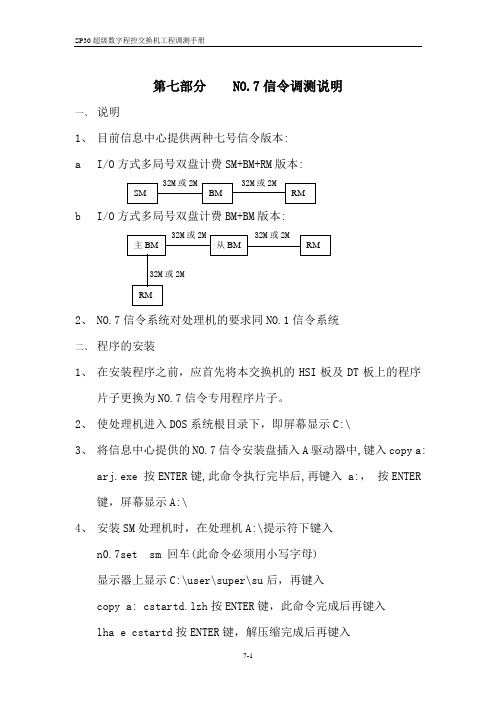

第七部分 NO.7信令调测说明一、说明1、目前信息中心提供两种七号信令版本:a I/O方式多局号双盘计费SM+BM+RM版本:b I/O方式多局号双盘计费BM+BM版本:2、NO.7信令系统对处理机的要求同NO.1信令系统二、程序的安装1、在安装程序之前，应首先将本交换机的HSI板及DT板上的程序片子更换为NO.7信令专用程序片子。

2、使处理机进入DOS系统根目录下，即屏幕显示C:\3、将信息中心提供的NO.7信令安装盘插入A驱动器中,键入copy a:arj.exe 按ENTER键,此命令执行完毕后,再键入 a:，按ENTER 键，屏幕显示A:\4、安装SM处理机时，在处理机A:\提示符下键入n0.7set sm 回车(此命令必须用小写字母)显示器上显示C:\user\super\su后，再键入copy a: cstartd.lzh按ENTER键，此命令完成后再键入lha e cstartd按ENTER键，解压缩完成后再键入copy a: compress.bat按ENTER键。

安装完毕后，在SM处理机中生成的文件除与NO.1系统相同外，在C:\user\super\su目录下增加了以下几种文件:ofd0.datofd1.datofd2.dat mtp3.fofd3.dat init.fofd4.datofd5.datofd6.datofd7.dat5、安装SM所连的BM1处理机时，在BM1处理机A:\提示符下键入:n0.7set sm-bm1按ENTER键 (此命令必须用小写字母)显示器显示:C:\user\super\su再键入copy a: bstartd.lhz按ENTER键，此命令完成后再键入lha e bstartd按ENTER键，解压缩完成后再键入copy a: compress.bat按ENTER键。

安装完毕后，在BM1处理机中生成的文件除与NO.1系统的文件相同外，在C:\user\super\su目录下增加了以下文件:ofd0.dat ofd1.dat ofd2.dat ofd3.dat ofd4.dat ofd5.dat ofd6.dat ofd7.dat mtp3.f init.f在安装BM2处理机时，应在A:\提示符下键入n0.7set sm-bm2按ENTER键(此命令必须用小写字母)其它操作及生成文件同BM1。

第三章NO.7信令技术·3.1 NO.7信令方式概述NO.7信令方式是一种在国际上通用的、标准的公共信道信令系统，它与以往任何一种电话网信令方式最大的不同之处就是采用了分层的功能结构和消息通信机制，最适于在现代数字通信网中使用。

NO.7信令在我国固定通信网和移动通信网中得到了越来越广泛的应用，目前，NO.7信令方式已经是我国通信网主要采用的信令方式。

3.1.1 NO.7信令功能结构NO.7信令系统由消息传递部分(MTP)和多个不同的用户部分(UP)组成，采用NO.7信令功能分级和OSI分层模式的混合结构，如图3-1所示。

消息传递部分的主要功能是作为一个消息传递系统，为用户部分提供信令消息的可靠传递，即确保消息无差错地由源端传送到目的地，它只负责消息的传递，并不处理消息本身的内容。

消息传递部分包括信令数据链路功能、信令链路功能和信令网功能。

用户部分包括电话用户部分(TUP)、ISDN用户部分(ISUP)等。

1．NO.7信令四个功能级第1级信令数据链路功能定义了信令数据链路的物理、电气和功能特性，确定与数据链路的连接方法。

信令数据链路的基本要求是透明性。

NO.7信令的基本速率是64Kbit/s，可以使用PCM系统中除TS0(CH0)以外的任何一个时隙(信道)作为信令数据链路。

我国目前定义的信令数据链路有3种：①4.8Kbit/s信令数据链路，采用模拟信道，不是通过数字交换网络连接，而是经MODERM与信令终端直接相连，；②64Kbit/s信令数据链路，采用数字信道，通过数字交换网络的半永久通路与信令终端连接；③2Mbit/s信令数据链路，称为高速NO.7信令数据链路，采用数字信道，将CH1～CH31合并，通过数字交换网络与信令终端连接，用于增强型STP。

第2级信令链路功能规定信令消息在一条信令数据链路上传递的功能和程序，保证信令消息比特流在相邻两信令点之间点到点的可靠传送。

包括信号单元分界、定位、检错、纠错、流量控制等；第3级信令网功能包括信令消息处理和信令网管理两部分。

2、信令网与电话网的关系信令网与电话网是两个相互独立的网络，但它们之间又存在紧密的关系。

我国目前的电话网网路分三级，即C2级、C3级、C5级，C2、C3为长途交换中心，C5为市话交换中心端局。

这些交换中心构成信令网的第三级SP。

由于信令网是采用三级（HSTP、LSTP，SP），因此信令网和电话网之间存在着相互对应的问题。

HSTP设在C2级交换中心所在地，汇接C2级的信令点的信令业务。

LSTP设在C3交换中心所在地，汇接C3和C5级的信令点的信令业务。

我国信令网和电话网的对应关系如图2所示。

3、信令网的连接方式（1）第一级HSTP 间采用A 、B 平面连接方式，它是网状连接方式的简化形式。

A 和B 平面内部各个HSTP 网状相接，A 、B 平面间成对的HSTP 相连。

HSTPA HSTPHSTPA A”HSTPHSTPHSTPB’B B”B 平面A 平面（2）第二级LSTP 与HSTP 和SP 间的连接方式为区固定星形连接方式。

（3）每个信令链路组中至少应包括两条信令链路。

（4）近期各信令点间采用直联方式为主，待NO.7信令网具备监控手段后逐步增加准直联比例。

4、信令区的划分及信令转接点的设备原则（1）全国信令区除香港、澳门、台湾外分为30个主信令区，即每个省、自治区、直辖市是一个主信令区。

（2）每个主信令区由若干分信令区组成。

每个分信令区由一个或多个固定的本地网或移动通信业务本地网组成。

每个分信令区内可设置一对LSTP或多个LSTP。

5、信令网组网原则（1）各分信令区的LSTP只与HSTP相连，不同分区分的LSTP同不连接；不同分信令区的信令业务均经HSTP转接，HSTPP除负责本主信令区各信令点到其它主信令区的信令业务转接处，还负责各分信令区间的信令转接业务。

（2）LSTP与HSTP的连接方式是LSTP以分区固定连接至A、B平面内或对的HSTP上。

（3）SP与LSTP的连接方式各SP点按分区以固定连接方式分别与本分信令区的两个成对的LSTP相连。

面主要讲述了NO7信令的分类以及各自的特点。

下面我们来具体描述一下NO7信令的基本概念：1.信令链路（Link）：即指用来传送信令的物理通道，一般为E1线的一个时隙；2.信令链路集（LinkSet）：具有相同属性链路的集合，也可以说成是到一个局向的所有链路组成的集合。

同一个信令链路集中的所有链路是负荷分担的。

两个信令点之间直连的链路集只能有一个；3.信令链路编码（SLC）、信令链路编码发送（SLCS）和链路编号（LinkNO）：信令链路编码是用来区分同一个链路集中不同链路的；SLCS是在测试消息中所使用的，让对方来识别同一链路集中的链路；而链路编号则是用来区分同一模块中的不同链路的。

同一条链路两端的SLC必须一致，如果不一致链路则不会相通；链路一端的SLC和SLCS一般必须配成一致，如果不一致链路很可能不会相同的；4.信令路由（RT）：即到达某一信令点的路径；信令路由其有目的信令点和链路集组成的一个对应关系。

到达某一信令点可能有多条路由；5.信令点编码（SPC）：即指每个信令实体的编码，该编码相当于该信令实体的地址，在具体的寻址过程中会被使用到。

而信令点编码依据其长度不同可以分为14位信令点和24位信令点。

国际上一般采用14位信令点编码，而国内一般采用24位信令点编码；具体的编码结构可以参看下图：接下来我们再介绍一下NO7网的基本概念。

NO7信令网是我国通信网的基础，它负责信令的交互以完成用户的某项业务需求。

而NO7信令网是由信令点、信令转接点和信令链路组成的。

下面就着重介绍一下这三要素：1.信令点（SP）：即为信令网中发送或接收信令消息的实体。

如果是发送信令消息，那么就可以称该信令点为源信令点；如果是接收信令消息，那么就可以称该信令点为目的信令点；一般情况下，信令网中的每个信令点既为源信令点又为目的信令点；2.信令转接点（STP）：也是信令网中的一个实体，但它既不是信令源点也不是信令目的点，它只是将收到的消息转发给另一个信令实体。

NO.7信令流程一、 TUP信令流程A局B局初始地址消息为IAM，（SAM，SAO）请求主叫号码GRQ送主叫号码 GSMA局B局1．位置更新1.11内部位置更新1.12外部位置更新 imsi登记TMSI登记以TMSI获取数据未果，向用户请求IMSI登记2．移动主叫PSTN/ISDNMS MSC/VLRBSS通 话 状 态111. 在服务小区内(Cell), 移动用户通过随抢(Random Access) 方式, 在无线通道上请求一信道, 以用作信令信道.2. 建立移动用户和MSC 的信令连接(MSC 和BSC 之间的SCCP 连接). 并且移动用户送出服务请求, 其中有用户的标识(IMSI 或TMSI) 服务的类型等.3. 对用户鉴权. 若是需对用户进行号码请求, 在鉴权前进行. 4,5 若是系统设置加密, 则在此设定加密模式, 并分配新的TMSI.6. 用户送出CALL_SET_UP 请求, 其中有被叫用户号码, 呼叫服务类别等, 从而真正启动呼叫建立过程.7. MSC 分配话务信道. 这是无线资源管理命令, MSC 实际上只分配指定了一条至BSC 的PCM 话路, 然后由BSS 再分配一条相应的至MS 的无线话路.8. MSC 向PSTN 建立话路.9. 若被叫用户空闲,PSTN 成功建立至被叫的话路, 在向被叫振铃的同时, 回送ACM 给MSC, MSC 送回铃音给主叫移动用户.10. 被叫摘机,PSTN 送应答信号给MSC, MSC 送CONNECT 至MS. 至此话路接通, 用户进入通话状态.11-14 是呼叫释放的示意. 这里假设是被叫先挂机:11. PSTN 通知MSC 被叫挂机(CLB 信号),MSC 前向拆除和PSTN 的话路.12. 通知MS 被叫挂机(Disconnect 信号), 释放呼叫.13. 释放PCM 话路和无线的话路和信令信道资源.14. 释放SCCP 连接.3.移动被叫四、 CAP信令流程1 预付费用户做主叫1.1 呼叫PSTN用户当主叫预付费用户在MSCa/VLR/SSP覆盖范围，由O－CSI触发业务见图1-1。
