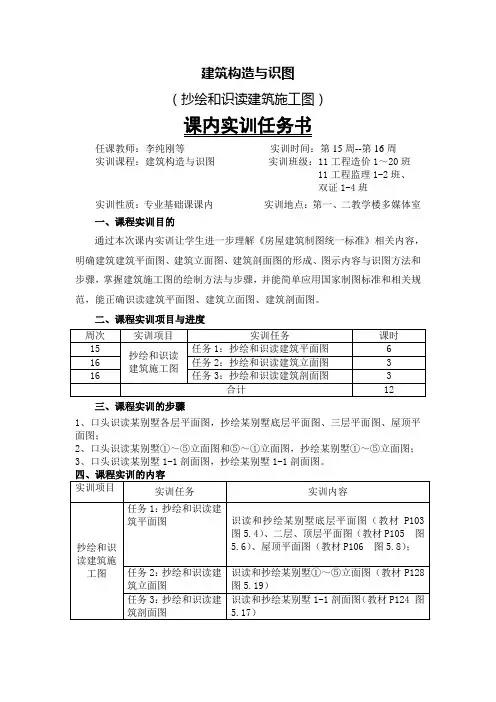

建筑构造与识图
（抄绘和识读建筑施工图）
课内实训任务书
任课教师：李纯刚等 实训时间：第15周--第16周
实训课程：建筑构造与识图 实训班级：11工程造价1～20班
11工程监理1-2班、
双证1-4班
实训性质：专业基础课课内 实训地点：第一、二教学楼多媒体室
一、课程实训目的
通过本次课内实训让学生进一步理解《房屋建筑制图统一标准》相关内容，明确建筑建筑平面图、建筑立面图、建筑剖面图的形成、图示内容与识图方法和步骤，掌握建筑施工图的绘制方法与步骤，并能简单应用国家制图标准和相关规范，能正确识读建筑平面图、建筑立面图、建筑剖面图。
二、课程实训项目与进度
周次 实训项目 实训任务 课时
15 抄绘和识读建筑施工图 任务1：抄绘和识读建筑平面图 6
16 任务2：抄绘和识读建筑立面图 3
16 任务3：抄绘和识读建筑剖面图 3
合计 12
三、课程实训的步骤
1、口头识读某别墅各层平面图，抄绘某别墅底层平面图、三层平面图、屋顶平面图；
2、口头识读某别墅①～⑤立面图和⑤～①立面图，抄绘某别墅①～⑤立面图；
3、口头识读某别墅1-1剖面图，抄绘某别墅1-1剖面图。
四、课程实训的内容
实训项目 实训任务 实训内容
抄绘和识读建筑施工图 任务1：抄绘和识读建筑平面图 识读和抄绘某别墅底层平面图（教材P103
图5.4）、二层、顶层平面图（教材P105 图5.6）、屋顶平面图（教材P106 图5.8）；
任务2：抄绘和识读建筑立面图 识读和抄绘某别墅①～⑤立面图（教材P128
图5.19）
任务3：抄绘和识读建筑剖面图 识读和抄绘某别墅1-1剖面图（教材P124 图5.17）
五、实训要求
1、识读某别墅建筑平面图、建筑立面图、建筑剖面图，按1:100比例抄绘某别墅底层平面图、三层平面图、屋顶平面图、①～⑤立面图、1-1剖面图；
【实训指导】
实训10多线的绘制与编辑
一、实训目的与要求熟悉多线样式的设置、熟练掌握多线的绘制方法和步骤、熟练掌握多线的编辑方法和步骤。二、实例及操作指导例题1新建一多线样式，以满足绘制图SX58所示图形的需要。
要求：调用A3样板文件、新建多线样式的图元偏移量设定为±120mm、文件保存为
“SX58.dwg”。
主要操作步骤：
（1）执行“Mlstyle”命令，在弹出的“多线样式”对话框中，点击“新建”按钮。
（2）在弹出的“创建新的多线样式”对话框中，将新样式名设定为“墙体”，然后点
击“确定”按钮。
（3）在弹出的“新建多线样式：墙体”对话框中，将图元偏移量设定为±120mm，其它
参数均使用默认值。
（4）将文件保存为“SX58-1.dwg”。
例题2完成图SX58所示图形的绘制工作并标注尺寸、填充图案。
要求：打开“SX58-1.dwg”文件，将图框标、题栏放大20倍。文件另存为“SX8-2.dwg”。
主要操作步骤：
（1）执行“Line”命令，在“单点画线”层绘制轴线。
（2）执行“Mline”命令，在“粗实线”层绘制墙体。执行“Mledit”命令，按图SX23
所示的图形进行多线的编辑。
（3）开门洞和窗洞，并在“细实线”层绘制门窗。
（3）执行“Line”命令，在“细实线”层绘制折断线。
（4）执行“Line”命令，在“细实线”层绘制楼梯。
（5）在“标注”层进行尺寸标注，并制作标高符号。
（5）在“细实线”层进行图案填充。
（6）将文件另存为“SX58-2.dwg”
。图SX58例题1图形（墙体厚度均为240mm）三、实训内容训练1新建一多线样式，以满足绘制图SX59所示图形的需要。
要求：同例题1，将文件保存为“SX59-1.dwg”。
训练2完成图SX59所示图形的绘制工作并标注尺寸、填充图案。
要求：打开“SX59-1.dwg”文件，将图框标、标题栏放大30倍。文件另存为“SX59-2.dwg”。
图SX59训练2图形（墙体厚度均为240mm）实训11块及其属性的应用
1 项目五 建筑模型三面投影图的识读和绘制
知识结构
本项目知识结构如图5-1所示。
图5-1 项目五知识结构图
任务一 绘制基本体模型三面正投影图
知识要点
一、投影的概念和方法
1.投影的概念
投影就是一个物体在太阳光线或灯光的照射下，在地面或墙壁面上产生该物体的影子。
2.投影的种类
投影法分为中心投影法和平行投影法两大类。平行投影法又可分为正投影和斜投影两种。
3.正投影图的投影特点：
(1)正投影图能正确反映物体的形状、大小和空间相互位置关系； 建筑模型三面投影图的识读和绘制 绘制基本体 三面正投影图的形成 投影的概念和方法
正等轴测图的作图 三面正投影图的规律
绘制组合体
画轴测图 绘制基本体三面正投影图 三面正投影图的展开
组合体的三面正投影
轴测投影的分类和投影特性
斜二轴测图的作图 绘制组合体三面正投影图
2 (2)正投影图作图方便快捷；
(3)正投影图的度量性好，按比例可直接量取物体的形状和大小。
正因为正投影图具有以上优点，因而在工程上应用最广泛。绘制房屋建筑工程图主要用正投影，今后不作特别说明，“投影”即指“正投影”。
二、三面正投影图的形成
1.三面正投影体系的设立
在三面正投影体系中：水平放置的投影面，称为水平投影面，用H表示；正对观察者的投影面，称为正立投影面，用V表示；右面侧立的投影面，称为侧立投影面，用W表示。这三个投影面两两相交，交线称为投影轴，其中H面与V面的交线称为OX轴；H面与W面的交线称为OY轴；V面与W面的交线称为OZ轴，且三条投影轴相互垂直的。三个投影面或三个投影轴的交点O，称为原点。OX轴可表示长度方向，OY轴可表示宽度方向，OZ轴可表示高度方向。
2. 三面正投影图的形成
将形体安放于于H面的上方，V面的前方，W面的左侧。自前向后作正投影，形成形体的正立面投影图或称正立投影图，简称V图；自上而下作正投影，可得形体的水平面投影图或称平面图，简称H图；自左向右作正投影，形成侧立面投影图或称侧立面图，简称W图。
建筑总平面图的识读方法
建筑施工图的识读方法和步骤，建筑施工图是用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等的图样。主要包括建筑施工图、结构施工图和设备施工图，如图1所示。
图1 施工图的分类
一、总平面图的识读
用水平投影方法和相应的图例画出拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况的图样，称为总平面图。总平面图的识读可归纳为总平面图的用途、基本内容和识读步骤这三个部分，如图2所示。
图2 总平面图的识读
二、建筑平面图的识读
建筑平面图是为了表明屋面构造，一般还要画出屋顶平面图。它不是剖面图，其俯视屋顶的水平投影图，主要表示屋面的形状及排水情况和突出屋面的构造位置。建筑平面图的识读可归纳为建筑平面图的用途、基本内容和识读步骤这三个部分，如图3所示。
图3 建筑平面图的识读 三、建筑立面图的识读
建筑立面图，简称立面图，就是对房屋的前后左右各个方向所作的正投影图。建筑立面图的识读可归纳为建筑立面图的用途、基本内容和识读步骤这三个部分，如图4所示。
图4
四、建筑剖面图的识读
建筑剖面图简称剖面图，一般是指建筑物的垂直剖面图，且多为横向剖切形式。建筑剖面图的识读可归纳为建筑剖面图的用途、基本内容和识读步骤这三个部分，如图5所示。
图5 建筑剖面图的识读
五、建筑详图的识读
把房屋的某些细部构造及构(配)件用较大的比例将其形状、大小、材料和做法详细表达出来的图样，简称详图或大样图、节点图。建筑详图的分类如图6所示。
图6 建筑详图的分类
