建筑平面图的识读

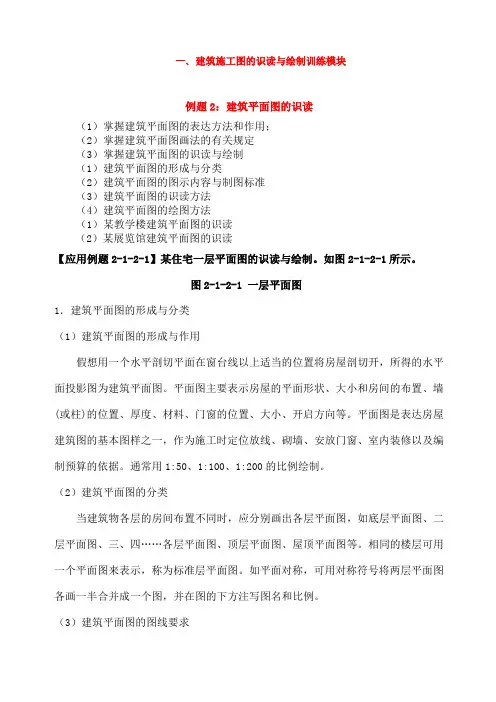

一、建筑施工图的识读与绘制训练模块

例题2：建筑平面图的识读

（1）掌握建筑平面图的表达方法和作用；

（2）掌握建筑平面图画法的有关规定

（3）掌握建筑平面图的识读与绘制

（1）建筑平面图的形成与分类

（2）建筑平面图的图示内容与制图标准

（3）建筑平面图的识读方法

（4）建筑平面图的绘图方法

（1）某教学楼建筑平面图的识读

（2）某展览馆建筑平面图的识读

【应用例题2-1-2-1】某住宅一层平面图的识读与绘制。如图2-1-2-1所示。

图2-1-2-1 一层平面图

1．建筑平面图的形成与分类

（1）建筑平面图的形成与作用

假想用一个水平剖切平面在窗台线以上适当的位置将房屋剖切开，所得的水平面投影图为建筑平面图。平面图主要表示房屋的平面形状、大小和房间的布置、墙(或柱)的位置、厚度、材料、门窗的位置、大小、开启方向等。平面图是表达房屋建筑图的基本图样之一，作为施工时定位放线、砌墙、安放门窗、室内装修以及编制预算的依据。通常用1:50、1:100、1:200的比例绘制。

（2）建筑平面图的分类

当建筑物各层的房间布置不同时，应分别画出各层平面图，如底层平面图、二层平面图、三、四……各层平面图、顶层平面图、屋顶平面图等。相同的楼层可用一个平面图来表示，称为标准层平面图。如平面对称，可用对称符号将两层平面图各画一半合并成一个图，并在图的下方注写图名和比例。

（3）建筑平面图的图线要求凡被水平剖切到的墙、柱等断面轮廓线用粗实线画出，门的开启线、门窗轮廓线、屋顶轮廓线等构配件用中实线画出，其余可见轮廓线均用细实线画出，如需表达高窗、通气孔、搁板等不可见部分，则应以中虚线或细虚线绘制。

（4）定位轴线及编号

房屋施工图中的定位轴线是确定建筑结构构件平面布置及其标志尺寸的基线，是设计和施工中定位放线的重要依据。凡主要的墙和柱、大梁、屋架等主要承重构件，都应画上轴线并用该轴线编号来确定其位置。定位轴线的画法及编号有如下规定：

如何看懂建筑施工图纸的10个技巧

施工图纸是建造房屋的依据，是“工程的语言”，它明确规定了要建造一幢什么样的建筑，并且具体规定了形状、尺寸、做法和技术要求。除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。为此必须学会识图方法，才能收到事半功倍的效果。

（01）循序渐进

拿到一份图纸后，先看什么图，后看什么图，应该有主有次。

一般是按如下顺序进行：

1、仔细阅读设计说明，了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；

2、接着看平面图，了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；

3、看立面图，以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；

4、看剖面图，以大体了解剖面部分的各部位标高变化和室内情况；

5、最后看结构图，以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；

6、另外，还必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。

只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到

先看说明后看图，顺序最好平立剖；

查对节点和大样，建筑结构对照读”

这样才能收到事半功倍的效果。

（02）记住尺寸

内容建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。

俗话说：“没有规矩，不成方圆”，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。

但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。

一般来说，作为要牢记以下一些尺寸：

2.建筑总平面图的识读方法

建筑总平面图的识读方法

建筑施工图的识读方法和步骤，建筑施工图是用来表示房屋的规划位置、外部造型、内部布置、内外装修、细部构造、固定设施及施工要求等的图样。主要包括建筑施工图、结构施工图和设备施工图，如图1所示。

图1 施工图的分类

一、总平面图的识读

用水平投影方法和相应的图例画出拟建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、构筑物连同其周围的地形地物状况的图样，称为总平面图。总平面图的识读可归纳为总平面图的用途、基本内容和识读步骤这三个部分，如图2所示。

图2 总平面图的识读

二、建筑平面图的识读

建筑平面图是为了表明屋面构造，一般还要画出屋顶平面图。它不是剖面图，其俯视屋顶的水平投影图，主要表示屋面的形状及排水情况和突出屋面的构造位置。建筑平面图的识读可归纳为建筑平面图的用途、基本内容和识读步骤这三个部分，如图3所示。

图3 建筑平面图的识读三、建筑立面图的识读

建筑立面图，简称立面图，就是对房屋的前后左右各个方向所作的正投影图。建筑立面图的识读可归纳为建筑立面图的用途、基本内容和识读步骤这三个部分，如图4所示。

图4

四、建筑剖面图的识读

建筑剖面图简称剖面图，一般是指建筑物的垂直剖面图，且多为横向剖切形式。建筑剖面图的识读可归纳为建筑剖面图的用途、基本内容和识读步骤这三个部分，如图5所示。

图5 建筑剖面图的识读

五、建筑详图的识读

把房屋的某些细部构造及构(配)件用较大的比例将其形状、大小、材料和做法详细表达出来的图样，简称详图或大样图、节点图。建筑详图的分类如图6所示。

图6 建筑详图的分类
