1 规划施工图(建筑总平面图)的绘制要求
1本要求适用于修建性详细规划方案报建阶段及最终报审阶段图形文件的绘制，建筑总平面图也应参照本要求绘制。
2 规划图要严格采用建筑工程当地坐标系绘制，以AutoCAD中一个绘图单位代表1米，不得旋转、偏移、缩放。
3 属规划内容的实体（符号除外）不可以图块（BLOCK）形式或AutoCAD不能辨识的形式出现。
4 对要求绘制的闭合多义线（POLYLINE）规定如下：
4.1 同一多边形实体不应出现重复的线段，同一多边形不可重复绘制叠加在一起。
4.2具有相同属性内容的同类型轮廓线，邻接边必须完全重合且仅允许一次重复。不允许出现邻接边界重叠和交叉现象。
5 规划图应为二维图形，即所有实体的“Z”坐标值必须为“0”。
6 尺寸标注必须采用AutoCAD标注功能自动产生，不得将标注内容炸碎处理，如需文字补充说明，请另行定义文字，不得对尺寸标注的文字修改。坐标标注保证与AutoCAD中实际坐标一致。
7 电子文件中所有文字类标注均采用“宋体”，文字样式名称统一为“GHBZ”，尺寸类标注采用“天正建筑自动生成的标注”样式，所衬地形图除外。
8 电子文件内容应干净，不得含有不相关的内容，如无用的字体、线型、图层等。
9 图层要求
9.1 根据规划管理和信息化建设的实际需要，将图层分为标准图层和“参考”图层，分别提出要求。 2 9.2 标准图层为规定性内容，图层名称、实体类型、线型、颜色等必须遵循《规划图标准图层分类规定》（附表1）的要求，各规定图层上只能放置规定的数据内容，不得出现与本图层无关的数据内容。
9.3 其它图层的设置，为实现作图标准的统一，图层名称、实体类型、线型、颜色等也应大多遵循《规划图“参考”图层设置表》（附表2），同一类型的数据内容必须放置在同一个图层中。
9.4 “0”图层中除了可以作为插入图块的基准层以外，不能存放任何其他数据；
10 规划图内容参考以下要求
建筑施⼯图的识读，平⾯图、⽴⾯图、剖⾯图识读要点及注意事项
建筑⼯程施⼯图是⽤来指导施⼯的⼀整套图纸，它将拟建房屋的内外形状、⼤⼩以及各部分的构造、结构、装饰、设备等，按照建筑⼯程制图的规定，⽤投影⽅法详细准确的表⽰出来。
建筑⼯程施⼯图按照专业分⼯不同，可分为建筑施⼯图、结构施⼯图、设备施⼯图。在前期还应提供岩⼟⼯程详细勘察报告。
施⼯图的图⽰⽅法与常⽤符号1）⽐例
建筑的形体庞⼤⽽复杂，绘图时需要⽤各种不同的⽐例，对于整座建筑物和建筑局部
详图⼀般缩⼩画出。常⽤⽐例的选⽤见下表：2）定位轴线及编号
3）标⾼符号
4）索引符号与详图符号
5）常⽤建筑材料图例
（⼆）、建筑施⼯图
建筑施⼯图识读要点1、建筑施⼯图中的图样是依据正投影法原理绘制的。
2、房屋的平、⽴、剖⾯图采⽤⼩⽐例绘制，对⽆法表达清楚的部分，采⽤⼤⽐例绘制的建筑详图来进⾏表达。3、房屋构、配件以及所使⽤的建筑材料均采⽤国标规定的图例或代号来表⽰。
4、为了使建筑施⼯图中的各图样重点突出、活泼美观，采⽤了多种线型来绘制。
施⼯总说明
1）施⼯说明：主要说明⼯程的设计概况，⼯程做法中采⽤的标准图集代号，以及在施⼯图中不易⽤图样⽽必须采⽤⽂字加以表达的内容，如材料的选⽤、饰⾯的颜⾊、环保要求、施⼯注意事项、采⽤新材料、新⼯艺的情况等。2）⼯程做法表：是对建筑物各部位构造、做法、层次、选材、尺⼨、施⼯要求等的详细说明。是现场施⼯和备料、施⼯监理、⼯程预决算的重要技术⽂件。3）门窗表：⼀栋房屋所使⽤的门窗，在设计时应将其列表，反映门窗的类型、编号、数量、尺⼨规格等相应内容，以备施⼯预算所需。
总平⾯图
总平⾯图的基本内容：1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图⽐例。建筑物、构筑物等均采⽤图例来表⽰,并注明建筑物、构筑物
的名称。建筑总平⾯图的绘制⽐例⼀般采⽤ 1：500、1：1000、1：2000。3. 表明标⾼。建筑物⾸层地⾯标⾼、室外地坪标⾼。复杂地形应绘制等⾼线。
施工总平面布置 1.1临时用地表
表1—1
用途 面积（平方米） 位置 需用时间
材料堆场 500平米 楼内200平米，楼外300平米 90天
加工区 200平米 综合教学楼左、右侧 90天
仓库 100平米 综合教学楼右侧 90天
消防器材 12平米 主入口左侧 90天
宣传栏 12平米 主入口右侧 90天
办公区 40平米 综合教学楼西北侧 90天
生活区 200平米 综合教学楼西北侧 90天
食堂 100平米 综合教学楼西北侧 90天
卫生间 50平米 综合教学楼西北侧 90天
合 计 1214平米
1、施工总平面布置
施工区域的合理布置是施工组织的重要环节，将直接关系到施工进度和安全文明施工管理水平的高低，其主要是通过立体的整体规划，平面的具体安排这两种基础手段，达到施工区域安排的合理化、程序化、系统化。这样不仅有助于简化交叉施工的复杂关系，而且有利于综合管理，便于实现文明施工的目标。
1.1平面布置依据
招标人提供的招标文件和施工场地总平面布置图，及施工现场的实际情况。1.2平面布置原则
1.2.1在满足施工需要和文明施工的前提下，尽可能地节约临时用地，尽可能地减少临时设施的投资。
1.2.2在保证场内交通运输畅通和满足施工对材料要求的前提下，最大限度地减少场内运输，特别是减少场内二次搬运。
1.2.3符合施工现场安全、防火及卫生要求。 1.2.4符合业主或总包方要求。
1.3平面管理
1.3.1平面管理原则
1）平面管理总原则
根据施工总平面设计及各分阶段的布置，以充分保障阶段性的重点施工、保证进度计划的顺利实施为目的，在工程实施前，制定详细的材料生产、加工、堆放、运输计划，以及各工种施工队伍进退场调整计划。同时制定以上计划的具体实施方案，严格依照执行标准、奖罚条例，实现施工平面科学、文明的管理。
2）平面管理计划的确定
施工平面科学管理的关键是科学的规划和周密详细的具体计划。在工程进度网络计划的基础上形成材料、机械、劳动力的进退场，垂直运输、进度计划；以确保工程进度、充分均衡的利用平面为目标，制定出合乎实际情况的平面管理实施计划。同时将该计划输入电脑，实行动态调控管理。

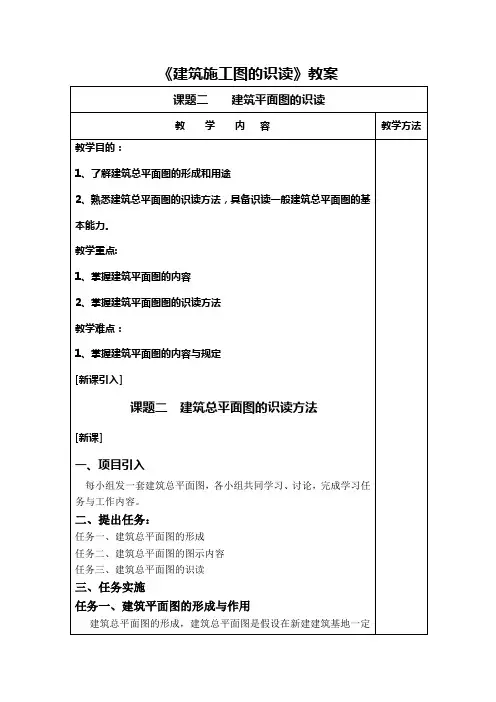

《建筑施工图的识读》教案
课题二 建筑平面图的识读
教 学 内 容 教学方法
教学目的：
1、了解建筑总平面图的形成和用途
2、熟悉建筑总平面图的识读方法，具备识读一般建筑总平面图的基本能力。
教学重点:
1、掌握建筑平面图的内容
2、掌握建筑平面图图的识读方法
教学难点：
1、掌握建筑平面图的内容与规定
[新课引入]
课题二 建筑总平面图的识读方法
[新课]
一、项目引入
每小组发一套建筑总平面图，各小组共同学习、讨论，完成学习任务与工作内容。
二、提出任务：
任务一、建筑总平面图的形成
任务二、建筑总平面图的图示内容
任务三、建筑总平面图的识读
三、任务实施
任务一、建筑平面图的形成与作用
建筑总平面图的形成，建筑总平面图是假设在新建建筑基地一定
范围内的正上方向下投影所得到的水平投影图，它主要表达建筑物的总体布局，新建和原有建筑物的位置、朝向，道路，室外附属设施，绿化及工程地区和周围地形、地貌等情况的图纸
建筑总平面图的作用：
1、它可作为拟建房屋定位、施工放线、土方施工以及施工总平面布置的依据。
2、也可作为绘制水、暖、电等管线总平面图及绿化总平面图的依据。
任务二、平面图的图示内容和阅读方法。
下面以下图为例，讲解总平面图的图示内容和识图方法。
⑴看图名、比例和图例
这是某住宅楼的总平面图，比例为1：500，由图可知图中用粗实线绘制的建筑物是新建建筑物，用细实线绘制的是原有建筑物，在原有建筑物上画“×”的是拆除建筑物。
⑵ 了解新建建筑物的基本情况，新建房屋的具体位置、外围尺寸、房屋朝向等。
从图中可知新建建筑物的总长为34.60，总总宽为19.60，建筑物的层数为两层。新建建筑物位于总平面图的A=67.23，B=82.29的位置。从指北针可以看出新建建筑物的朝向为坐北朝南。
⑶看新建房屋±0.00室内地面的绝对标高。
总平面图标注的尺寸一律以米（m）为单位，新建房屋±0.00室内地面的绝对标为58.3。
