浅谈通信工程资源管理系统录入流程
- 格式:docx
- 大小:1.25 MB
- 文档页数:13
浅谈通信工程综合资源管理系统录入流程***(******公司)摘要:随着计算机信息技术和GIS地理信息系统不断的发展,给通信工程综合资源管理带来了巨大的进步和变化,特别是综合资源管理系统(RM)的全面应用。
要求技术人员必须熟悉和掌握资源录入流程.本文主要从通信工程综合资源管理系统录入流程,对RM资源录入技术要点进行探讨。
关键词:综合资源管理系统;录入流程;技术要点目前来看,综合资源管理系统(RM)在通信工程建设和维护扮演着越来越重要的角色。
在项目可行性研究,指导设计和施工,资源利用和预警,以及线路和设备维护都发挥着巨大作用,直接影响到电信公司各项业务开展.应该对RM系统资源录入流程进行分析总结,来保证工程顺利施工和开通,为运行商争取客户提供可靠支持。
如何准确、快速的录入资源,已经成为相关部门值得思索的事情。
1、通信工程综合资源管理系统介绍通信工程综合资源管理系统简称RM系统,主要是计算机技术、通信网络专业图形/属性数据与地理信息系统三者相结合的产物,融合地理信息系统(GIS)、计算机辅助设计(CAD)及空间数据库于一体;实现通信管线网络设计、维护、管理以及电信综合业务、设施实时监控、资产统计分析的计算机一体化。
1、RM系统主菜单介绍菜单列表如左图所示:包括GIS资源管理、设备管理、综软管理、公共资源、工程管理、资源导入、光纤光路管理7个主菜单。
其中跟通信线路施工相关的主要有GIS资源管理、设备管理和光纤光路管理3个主菜单.1。
1、GIS资源管理菜单GIS资源管理是RM系统的核心,可以对资源进行导航和定位,移动和缩放地图,查看和修改设备属性,增加和修改光分纤盒、光缆段和光分路器等操作。
界面如下图所示:1。
2、设备管理菜单设备管理菜单常用的有光缆网资源管理和EPON设备管理2个二级菜单.光缆网资源管理包括ODF架管理、光交接箱管理、光缆段管理、光分纤盒管理和光终端盒管理等三级菜单;EPON设备管理包括ONU设备管理、OLT设备管理和OBD光分路器管理等三级菜单。
资源录入措施1、光缆线路资源录入系统的主要工作线路资源管理子系统管理的资源包括:机房、基站、线路、人孔、电杆、光包、光交接箱、光缆、光纤、机房内的机柜、机架和ODF设备ODF端子光缆路由、光纤路由,其主要工作包括:a、在光缆分布图上增加、删除、修改机房、基站、线路、人孔、电杆等资源,并编辑其属性。
对同一线路上的相同类型的线路设施(如电杆、人孔等)的增加、删除、设置等操作,提供批量处理。
b、在光缆分布图上增加、删除、修改光缆资源,并编辑其属性。
根据光缆的芯数属性,自动建立该光缆的纤芯档案,用户也可以手工修改纤芯设置,如色谱、使用情况等。
c、在光缆分布图上增加、删除、修改光包、光交接箱等辅助设备,并编辑其传输资源管理系统属性。
根据光交接箱的前端口数目属性,自动建立该设备的端口档案,用户也可以手工修改端口设置;ODF架与光交接箱类似。
d、在机房平面图上增加、删除、修改机架和ODF设备,并编辑其属性。
2、资源录入人员配备我公司计划每个地市设置2名资源录入员,负责资源录入相关工作,设置1名负源录入员,负责资源审核相关工作。
同时施工队伍每队配置1名资料员,负责每个队伍施工队的完工资料制作(竣工图纸,测试资料,预算书等),保证每单工单完工信息与现场一致。
3、资源录入工作整体流程整个资源录入过程,从接到录入通知到录入完成,涉及到的资料信息都是非常严谨,尤其是在换了新系统之后,对资料的信息准确性这方面是越来越高。
为了录入工作和录入完成后验收工作的顺利进行,我司有多支专业的资源录入队伍,以及良好的沟通机制,保证所提交资料准确性,确保每项工程资源录入工作的圆满完成。
4、资源录入工作具体操作1.ODF图1如图1所示,ODF的空间资源是机房,在录入编码后失去焦点,如果编码录入正确,会自动取得所属局站编码和所属机房编码;如果编码录入错误或传输资源没有录入管线所需的空间资源,会提示“编码不符合规范”或“没有找到空间资源”。
2.光交接箱如图2所示,光交接箱的空间资源是局用局站,在录入编码后失去焦点,如果编码录入正确,会自动取得所属区域编码和所属局站编码;如果编码录入错误或者传输资源没有录入管线所需的空间资源,会提示“编码不符合规范”或“没有找到空间资源”。
对通信项目管理的流程探究本文主要对通信项目管理各阶段流程进行剖析,并提出中肯意见,以此保证通信项目的顺利施行。
项目管理即应用现有的管理职能机构,管理资源和各种管理工具、技巧来对项目进行管理,在管理的过程中,不但不会打乱公司的正常运转,而且还会促进公司的高效运转。
本文主要扼要论述企业在通信工程中的项目化管理的流程,并提出实在有效的谐和战略。
一、管理阶段的划分1.1启动阶段启动阶段普通包括知晓客户需求,研讨可行计划,初步设定行动步骤等内容。
因此需求对项目组织运作,项目义务界面,项目的管理范围做出明晰的规则,并强调我们需求从管理中取得效益。
(1)项目义务清楚。
一个项目的胜利常常需求多方面的协作,不同范畴人员的积极参与。
客户在办项目时更多地依赖承办方的实战,他们对承办方有一种依赖心理,只要到达相同的预期,才干更好的协作,继而完成项目。
项目义务清楚,明白每一方应实行的义务和应承当的风险,并标明截止日期,防止影响项目的开展进度。
(2)明白项目范围。
我们经常看到一些项目说完工却迟迟不能竣工,说开工却总是一拖再拖。
扫除资金方面的缘由,人员方面的缘由外,真正参与其中的工作人员会发现是由于在实践的操作过程中,各种问题频发,且都不在项目预期里面,形成了项目开展与预期不相符。
因而,我们在设定项目范围时,一定要多方调查,明晰可能呈现的各种缘由,并将其与项目开展进度相结合,使得项目按预期开展,防止不用要的人员糜费和经费问题。
(3)高效管理。
通信行业项目施行时,工作人员都是高素质人才,资料也是高新资料,要将其同高效施工相结合,就必需要有高效的人员管理机制。
项目开端,就必需做好预算。
另外,在实践的施工过程中,各项目的实践开支一定要记载在案,并且每日核算,并将数据进行科学剖析。
1.2方案阶段方案阶段是经过制定企业的目的和开展方向,业务方案等。
坚持多变的环境和企业资源之间的谐和是管理行动的关键。
方案阶段既有项目的整体管理,时间管理,本钱管理,质量管理微风险管理等硬性要素管理,也包括人力资源管理和沟通管理等软实力的管理。

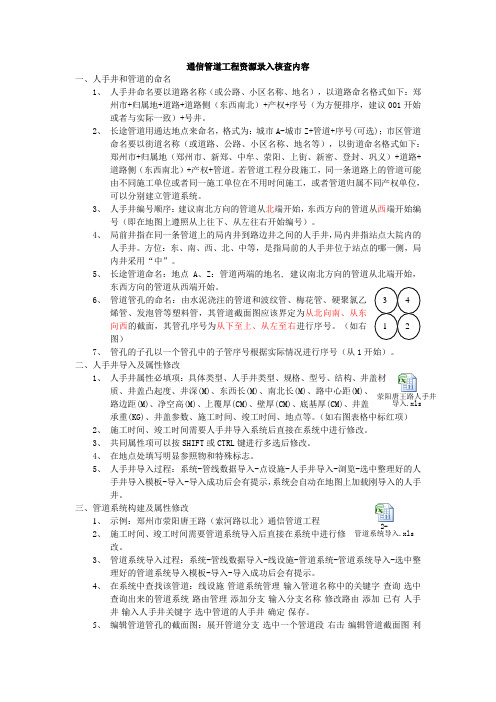

通信管道工程资源录入核查内容一、人手井和管道的命名1、 人手井命名要以道路名称(或公路、小区名称、地名),以道路命名格式如下:郑州市+归属地+道路+道路侧(东西南北)+产权+序号(为方便排序,建议001开始或者与实际一致)+号井。
2、 长途管道用通达地点来命名,格式为:城市A-城市Z+管道+序号(可选);市区管道命名要以街道名称(或道路、公路、小区名称、地名等),以街道命名格式如下:郑州市+归属地(郑州市、新郑、中牟、荥阳、上街、新密、登封、巩义)+道路+道路侧(东西南北)+产权+管道。
若管道工程分段施工,同一条道路上的管道可能由不同施工单位或者同一施工单位在不用时间施工,或者管道归属不同产权单位,可以分别建立管道系统。
3、 人手井编号顺序:建议南北方向的管道从北端开始,东西方向的管道从西端开始编号(即在地图上遵照从上往下、从左往右开始编号)。
4、 局前井指在同一条管道上的局内井到路边井之间的人手井,局内井指站点大院内的人手井。
方位:东、南、西、北、中等,是指局前的人手井位于站点的哪一侧,局内井采用“中”。
5、 长途管道命名:地点A 、Z :管道两端的地名, 建议南北方向的管道从北端开始,东西方向的管道从西端开始。
6、 管道管孔的命名:由水泥浇注的管道和波纹管、梅花管、硬聚氯乙烯管、发泡管等塑料管,其管道截面图应该界定为从北向南、从东向西的截面,其管孔序号为从下至上、从左至右进行序号。
(如右图)7、 管孔的子孔以一个管孔中的子管序号根据实际情况进行序号(从1开始)。
二、人手井导入及属性修改1、 人手井属性必填项:具体类型、人手井类型、规格、型号、结构、井盖材质、井盖凸起度、井深(M)、东西长(M)、南北长(M)、路中心距(M)、路边距(M)、净空高(M)、上覆厚(CM)、壁厚(CM)、底基厚(CM)、井盖承重(KG)、井盖参数、施工时间、竣工时间、地点等。
(如右图表格中标红项)2、 施工时间、竣工时间需要人手井导入系统后直接在系统中进行修改。
PON资源录入操作说明文档1、综述PON资源主要管理以下几种资源:OLT局端设备、分光器、ONU远端设备。
同时也需要管理下面几种连接关系:ODF端子、光交接箱端子和终端盒端子与设备端口的连接关系、ODF端子、光交接箱端子和终端盒端子与光缆纤芯的连接关系。
下图是PON网络的架构图。
从上图可以看到:1、OLT与ODF架放置在局端机房。
在资管系统中,OLT设备是放置在接入机架上,新增OLT设备的入口在机架的右键菜单上。
2、分光器放置在ODF架或光交接箱上。
在资管系统中,新增分光器设备的入口在机架、光交接箱的右键菜单上。
3、ONU放置在用户机房中。
在资管系统中,新建独立式的ONU(即设备下直接挂端口)的入口在机房右键菜单上,新建非独立式的ONU(即设备放置在机架上,下面挂插槽板卡)的入口在机架的右键菜单上。
PO N资源录入的基本步骤:1、线路资源入库:ODF/光交接箱/终端盒/光缆段2、设备资源入库:OLT/分光器/ONU3、连接管理:光缆纤芯与ODF、光交接箱、终端盒端子的成端,光缆纤芯间在接头盒处的接续连接,设备端口与ODF、光交接箱、终端盒端子的跳接4、PON光路生成2、OLT设备管理1、设备的录入设备的录入步骤:1)在机房中新建设备机架(如设备机架已经入库,此步骤不做)机房管理菜单入口:主菜单-资源应用-全业务接入资源,选择机房管理导航栏,右键菜单-机房查询,查询选择olt所属机房,调用右键菜单-机房管理。
在机房管理界面,选择机房调用右键菜单“新建机架”在弹出窗口录入机架相关信息,点击确认完成创建2)在机架上新建OLT在机房管理界面,选择机架调用右键菜单“新建OLT”。
在弹出窗口选择“使用模板添加”,点击下一步查询OLT设备已有的模板后,点击“确定”在弹出窗口填写OLT的属性信息,红色属性为必填,完成属性填写后,点击创建,完成OLT设备的创建2、设备的管理a)在机房管理资源上选择OLT设备,调用右键菜单“设备管理”,进入OLT设备的管理界面。
通信工程项目管理系统使用教程(合集五篇)第一篇:通信工程项目管理系统使用教程通信工程项目管理系统使用教程施工前使用系统:进入系统后,首先要看看#代办事宜#如果有施工任务书的话就要点/受理/和/审批/受理后工程就会在#在办事宜#里出现,并且免费送个*设备明细表*给你(这个在工程完成时有用)我们打开*施工任务书*我们需要收集以下材料:1,将*施工任务书*截屏保存起来(一般我是先建个文件夹,把整个材料都保存在里面)2,在*施工任务书*下面点/工程预算/把里面的[建筑安装工程量概、预算表(表三)甲],[器材概、预算表(表四)甲],和设计文件里的[说明]都保存在我们建的文件夹里。
3,最后再从*施工任务书*里点/工程图纸/把图纸保存起来。
现在*施工任务书*就没用了,就等它被审批,等审批结束,它就自动出现在#办结事宜里#,这时候会在#在办事宜#里出现个*初审报告*如。
(我们保存的材料中提供的信息:我们截取的*施工任务书*给我们提供工程名称,地点,工程编号,开工和完工时间等;[说明]是整个工程的技术文件;[表三]是提供工程用工量的,在以后的报*初审报告*时要用;[表四]提供整个工程所需材料的文件,这个在做*设备明细表*和初审报告*时都有用,而且在订货,验货时都很重要。
[图纸]是指导在什么位置建设备的文件。
)施工过程用系统;在施工过程中如果遇到材料不对,工程延期的问题,需要填报*工程变更单*,*工期变更单*操作方法如下:*工程变更单*,*工期变更单* 都要在*初审报告里点,如。
点/工程变更/后就出现*工程变更单*你在里面需要填写。
填完后就可以报了,点/上报主管/就报上去了,如果有附件就点/附件/。
这样*工程变更单*就出现在#待复文档#里,等审批下来就出现在#回复文档#里,你打开文件点/办结/整个流程就完成了。
*工期变更单*也更它一样。
施工完成:施工完成需要填报*设备明细表*,*初审报告*。
1,填报*设备明细表*需要根据实际安装的设备填写。
浅谈通信工程项目化管理流程[摘要]目前,中国三大通信运营商中国移动、中国联通和中国电信支撑着整个通信市场,伴随着用户对通信质量、通信服务需求的不断提高,通信工程的项目化管理显得尤为重要。
因此,要制定严谨、完备的通信工程项目化管理制度,在施工中严格按照项目化管理流程执行,不断提高通信工程的施工质量,才能稳步提升通信企业的核心竞争力。
本文主要针对企业在通信工程中的项目化管理流程做详细的阐述,并深入分析项目化管理流程的特点及不同部门间的协调策略。
[关键词]通信工程项目化管理协调策略[中图分类号]f284 [文献标识码]a [文章编号]1009-5349(2012)10-0061-02目前,2g的通信网络可以支持语音通话服务、短信服务以及网络的上传和下载服务。
随着中高端客户对视频通话服务和高速上网服务需求的增加,中国三大运营商已陆续在全国开始进行3g通信网络的建设、优化和维护工作,并在省内部分重点城市进行了大量的宣传和试运营,受到了中高端客户的好评,同时也对3g通信网络的通信质量和网络设备的辐射问题提出了很多质疑。
3g通信网络的建设、优化和维护,对于很多运营商来说应该还是比较陌生的,如何通过合理的项目化管理制度来提高通信工程的质量,从而满足客户对通信质量的需求,成为当下通信企业的一个首要目标。
一、3g通信网络的项目化管理流程(一)通信工程项目化管理的前期准备在建设3g通信网络初期,首先要做好准备工作,由集团公司确定建设3g通信网络的重点地市及重点地市3g通信网络的覆盖范围和规模,并将制定的3g通信网络的规模下达到重点地市,重点地市根据3g通信网络的规模进行3g网络覆盖范围的具体规划,根据本地市的地形、地貌特征和重点集团客户的多少,以及3g通信网络底层基站的技术相关要求,有选择性、合理地进行基站布局的设计规划,确定具体底层基站的位置、类型和数量,并将此信息上报给集团公司,由集团公司统一进行通信设备的采购,此部分一般称之为集采。
浅谈通信工程建设全过程管理及其有效措施汇报人:日期:•通信工程建设全过程管理概述•通信工程建设全过程管理核心概念目录•通信工程建设全过程管理流程•通信工程建设全过程管理有效措施•通信工程建设全过程管理案例分析01通信工程建设全过程管理概述通信工程建设全过程管理的定义与特点定义通信工程建设全过程管理是对通信工程建设全过程中的各个环节进行全面规划、组织、协调和控制的过程,以确保工程建设的顺利实施和目标的达成。
特点通信工程建设全过程管理具有系统性、综合性、动态性和复杂性等特点,涉及多个专业领域和多个管理环节,需要综合考虑技术、经济、社会和环境等多个方面。
保证工程建设质量全过程管理可以确保工程建设过程中的各个环节得到有效控制,从而保证工程建设质量。
促进工程建设可持续发展全过程管理可以综合考虑技术、经济、社会和环境等多个方面,促进工程建设的可持续发展。
降低工程建设成本通过科学的全过程管理,可以减少不必要的浪费和支出,降低工程建设成本。
提高工程建设效率通过全过程管理,可以优化资源配置,减少资源浪费,提高工程建设效率。
通信工程建设全过程管理的重要性通信工程建设全过程管理的历史与发展历史通信工程建设全过程管理经历了从传统项目管理到现代项目管理的发展历程。
传统项目管理注重工程建设的进度和成本的控制,而现代项目管理则更加注重全过程的综合管理和优化。
发展随着信息技术和网络技术的不断发展,通信工程建设全过程管理也在不断发展和创新。
未来,全过程管理将更加注重信息化、智能化和绿色化发展,推动通信工程建设向更高水平迈进。
02通信工程建设全过程管理核心概念明确项目范围,包括功能、性能、时间、成本等方面的要求。
确定项目边界制定项目计划监控项目进展根据项目范围,制定详细的项目计划,包括项目目标、任务分解、时间表等。
在项目实施过程中,不断监控项目范围的变化,确保项目按照计划进行。
03020103监控项目进度在项目实施过程中,不断监控项目进度,确保项目按时完成。
F T T B资源录入及业务开通操作手册新剖析光进铜退业务操作手册第一部份一、工程建设完后资源录入1、资源录入流程2、流程说明:1)资源(预)录入:指对于点位较多的工程,或急需开通业务的工程,在工程进行施工之前或施工过程当中,根据设计文档和施工所采集的资料,网络建设部门提前安排相关物理资源的入库,已减小后期业务开通时资源录入的压力2)资源完整入库:工程完成硬件安装后,网络建设部门应根据实际施工的情况检查预录入资源不完整、不准确的数据并修改,完整录入物理资源。
同时,在完成软件调测后,网络部相关专业维护中心和各区县维护中心应根据网管数据,对影响业务自动配置和开通逻辑资源数据进行入库。
3)竣工投产:完成资源录入及开通准备后,网络建设部门及时将开通的点位和资料移交客响,客响对录入资源进行数据检查,并通知前端部门进行业务受理。
同时网络部数据维护中心和区县区域维护中心需查看EPON激活系统中资源的同步情况(包括: ONU设备的TID信息、资源系统录入数据是否同步)。
注:在确保物理和逻辑资源录入正确的情况下,如是EPON激活系统问题由网络部数据中心协调同步公司进行处理,资源系统与同步系统接口问题由客响部协调创立公司进行处理。
3、资源录入注意事项:1)施工收集的资料需满足资源系统录入信息的要求,可以参照以下表格的内容进行收集FTTB竣工资料规范.xls2)FTTB物理资源由网络部安排施工单位或专职资源录入人员进行集中录入,以保证录入资源的规范性;逻辑资源涉及到业务自动配置和开通,由网络部各专业维护中心和各区县分公司维护中心进行录入FTTB涉及的物理信息有:A、机架、综合配线箱、配线模块(MDM)、光配线模块(ODM)、OLT、分光器、ONU、配线电缆、终端盒、分线盒等实体,以及设备、机框、板卡固有的型号、厂家、软件版本、IP地址、MAC地址等属性信息;B、交换端口、DSL端口与MDM的连接关系;分光器端口与光交/光分端口的连接关系;C、PON链路连接关系;D、ONU设备所在地名及覆盖地址、分线盒覆盖地址的关联;地名地址录入规范要求:➢FTTB的地名地址必须新建。
云南移动传输内线资源数据录入和编辑标准化操作手册中国移动通信集团云南有限公司二零一三年五月目录一、概述 (3)1、系统自动从网管采集——传输设备数据 (3)2、接口同步——空间资源数据 (3)3、手工录入资源——哑资源数据 (3)二、各类手工录入资源在系统中的查询、新增、修改、删除操作步骤 (4)1、机架(物理机架、综合机架) (5)2、机框 (11)3、网元设置所属机房、机框 (17)4、DDF架、DDM模块 (26)5、ODF架、ODM模块 (40)6、跳纤跳线 (53)7、中继系统(中继电缆、中继光缆) (59)一、概述云南移动传输资源数据的管理采用亿阳传输综合网管进行采集和录入,除空间资源信息采用从浪潮综合资源管理系统获取外,全部传输资源数据均统一在传输综合网管系统中采集和录入,即:传输综合网管系统作为传输资源数据的正本,数据的增、删、改均在传输综合网管系统中进行。
传输内线资源数据录入系统有三种方式:系统自动采集、综资接口同步、手工录入系统。
1、系统自动从网管采集——传输设备数据亿阳传输综合网管通过CORBA接口,从传输设备网管自动采集传输设备网管数据和传输设备数据:EMS属性、网元、拓扑连接、子网、传输系统、PTN隧道/伪线/业务、网元属性、盘、端口、交叉连接、端口绑定、以太业务配置、网元内部拓扑、保护组等。
2、接口同步——空间资源数据浪潮综合资源管理系统作为区域、站点空间资源数据的正本库,定期将空间资源数据通过接口将空间资源数据(站点、机房)同步到亿阳传输综合网管系统中。
3、手工录入资源——哑资源数据a.设备资源:机架(包含物理机架,综合机架)、机框、配线架(包含ODF架,DDF 架)、配线架模块(ODM、DDM)b.设备间的关联关系:网元归属机房、网元归属机架机框、跳纤跳线、中继系统(中继电缆、中继光缆)二、各类手工录入资源在系统中的查询、新增、修改、删除操作步骤登录管线系统:先登录运维系统(登录地址:http://10.168.67.19:9900/webmaster)点击:管线管理,跳转至【管线管理系统】1、机架(物理机架、综合机架)定义:在机房内用于固定电信柜内的接插板、设备等资源的物理实体。
浅谈通信工程综合资源管理系统录入流程
***
(******公司)
摘要:随着计算机信息技术和GIS地理信息系统不断的发展,给通信工程综合资源管理带来了巨大的进步和变化,特别是综合资源管理系统(RM)的全面应用。
要求技术人员必须熟悉和掌握资源录入流程。
本文主要从通信工程综合资源管理系统录入流程,对RM资源录入技术要点进行探讨。
关键词:综合资源管理系统;录入流程;技术要点
目前来看,综合资源管理系统(RM)在通信工程建设和维护扮演着越来越重要的角色。
在项目可行性研究,指导设计和施工,资源利用和预警,以及线路和设备维护都发挥着巨大作用,直接影响到电信公司各项业务开展.应该对RM系统资源录入流程进行分析总结,来保证工程顺利施工和开通,为运行商争取客户提供可靠支持。
如何准确、快速的录入资源,已经成为相关部门值得思索的事情。
1、通信工程综合资源管理系统介绍
通信工程综合资源管理系统简称RM系统,主要是计算机技术、通信网络专业图形/属性数据与地理信息系统三者相结合的产物,融合地理信息系统(GIS)、计算机辅助设计(CAD)及空间数据库于一体;
实现通信管线网络设计、维护、管理以及电信综合业务、设施实时监控、资产统计分析的计算机一体化。
1、RM系统主菜单介绍
菜单列表如左图所示:
包括GIS资源管理、设备管理、综软管理、
公共资源、工程管理、资源导入、光纤光
路管理7个主菜单。
其中跟通信线路施工
相关的主要有GIS资源管理、设备管理和
光纤光路管理3个主菜单.
1.1、GIS资源管理菜单
GIS资源管理是RM系统的核心,可以
对资源进行导航和定位,移动和缩放地图,
查看和修改设备属性,增加和修改光分纤
盒、光缆段和光分路器等操作。
界面如下图所示:
1.2、设备管理菜单
设备管理菜单常用的有光缆网资源管理和EPON设备管理2个二级菜单。
光缆网资源管理包括ODF架管理、光交接箱管理、光缆段管理、光分纤盒管理和光终端盒管理等三级菜单;EPON设备管理包括ONU
设备管理、OLT设备管理和OBD光分路器管理等三级菜单。
1。
3、光纤光路管理菜单
光纤光路管理菜单包括光路配置、光路管理、订单管理和局向光缆管理4个二级菜单.
2、FTTH配套线路工程资源录入流程
2.1、录入前的准备工程
在收到业主发包的FTTH光缆工程设计文本后,立即登陆RM系统。
进入光交箱管理菜单,根据设计图纸新设光交连络光缆上级光交编码,查询光交接箱编号结果如下图示:
再根据查询结果,确定新设光交编码:在系统原有二级光交编码基础上加一;根据上图我们可以确定新设光交为CQJ。
DXD00/GJ010-03。
该光交下设的光分纤盒编号为CQJ.DXD00/GJ010-03/GF001至GF***。
根据设计文件里面的材料申请领取材料,对光交接箱和光分纤盒喷涂编码,再交给现场施工人员到现场安装。
2.2、现场地址采集
施工人员在安装光交接箱和光分纤盒的同时,需要采集设备地址和覆盖用户地址。
设备地址的格式实例:**小区**栋**单元GF***,标注在施工图纸对应位置上;覆盖用户地址的格式实例:**小区**栋**单元***号,记录在光分箱覆盖用户地址表格上。
地址采集完成后,把施工图纸和覆盖用户地址表格交给资源录入人员。
2.3、光缆网资源录入
资源录入人员在收到施工图纸和覆盖用户地址表格后,首先要编制光分纤盒、OBD光分路器和光缆段信息表。
主要包括编号、名称、规格和安装地址等信息,如下图示:
然后登陆RM系统开始录入资源,进入GIS资源管理,在地图上定位到小区所在位置,点击新增资源,如下图所示:
—通知魏尧领取设备和材料
—到资源系统查询光分箱编号,刻箱号
- 通知谭师傅找设计院要电子版设计,修改施工图,打印备用
2.3.1、光分纤盒的录入
在资源新增选择页面上选择光分纤盒,再对照施工图纸在地图上对应位置放置光分纤盒,在系统弹出的光分纤盒属性信息页面上,逐项录入编码、名称、容量和安装地址等相关信息后,保存以完成光分纤盒的录入。
2。
3。
2、光分路器(OBD)的录入
在地图上点击对应的光分纤盒,在弹出的窗口右侧点击节点内设备管理选项,再在弹出的节点内设备管理窗口右侧光分路器(OBD)选项上点击右键,弹出光分路器(OBD)-新增窗口,逐项录入编码、名称、型号规格和安装地址等相关信息后,保存以完成OBD的录入。
2.3。
3、光缆段的录入
在地图上定位点击对应光交接箱,在弹出的窗口右侧底部点击光缆管理,再点击窗口左侧的光缆管理-配线光缆管理,然后在对应的
光缆上点击右键,选择新增光缆段选项,在系统弹出的光缆段属性信息页面上,逐项录入光缆段编码、名称、型号规格和长度等相关信息后,保存以完成光缆段属性录入。
2。
3。
4、光缆段的铺设
在对应的光缆段上点击右键,选择铺设光缆选项,再根据施工图纸实际路由,在GIS系统地图上从起点到终点,逐个选择途经的电杆、
人手孔、引上、墙壁撑点等路由资源。
系统自动保存光缆段路由信息以完成光缆段的铺设。
2。
4、光纤光路管理
现场施工人员在完成光缆布放和光纤接续成端施工后,使用红光
笔对纤,把对纤结果记录在光路表上。
完成对纤后在光交接箱和光分纤箱内安装光分路器。
再用光功率计对光分路器进行光衰耗测试,并记录在光衰耗测试表上。
连同光路表一起交资源录入人员录入光路.
2。
4。
1、光纤成端信息录入
在地图上点击对应的光交接箱或光分纤盒,在弹出的窗口右侧点击端子面板管理选项,再在弹出的端子面板管理窗口上方点击【成端】按钮,根据施工人员提供的光路表,在端子面板上点击对应的端子,
在弹出端子设置窗口选择对应的纤芯编号,点击【确定】按钮完成光纤成端信息录入。
2。
4。
2、物理光缆生成局向光缆
待全部光缆段的光纤成端信息录入完成后,在地图上点击对应的光交接箱,在弹出的窗口右侧点击端子面板管理选项,再在弹出的端子面板管理窗口上方点击【物理光缆生成局向光缆】按钮,在弹出选
择光缆段进行批量生成局向光纤窗口选择对应的光缆段,点击【确定】按钮完成物理光缆生成局向光缆录入。
2。
4。
3、光路配置
点击RM系统左侧【光纤光路管理-光路配置】菜单,在弹出的光路配置窗口上方点击【起始配纤】菜单,根据施工人员提供的光路表,按照光路的起止顺序从起始设备开始,向终止设备逐步向前配置,直
至到达终止设备,核对整条光路与光路表一致无误后,点击窗口上方【完成配纤】以完成光路信息录入.
2.5、打印资源二维码标签
分别进入OBD管理、光路管理窗口,根据设备编码查询对应的资源,勾选相应资源,再点击窗口下方【打印二维码】按钮,在弹出的标签打印窗口下方点击【确认打印】按钮以完成打印.将打印好的OBD 和光路二维码标签交给施工技术人员,根据光路表现场粘贴.
结束语:
随着通信工程综合资源管理系统的发展,资源录入逐步成为通信工程施工中的重要环节,在这种情况下,建设单位和施工单位要加强对RM系统的研究,组织对施工人员和资源录入人员的指导和培训。
保障通信工程顺利施工和开通,满足人民群众日益增长的通信需求. 参考文献:
[1]常琳。
通信行业资源信息管理系统。
电子与电脑。
2009.(10).。
