EMC_VNX5300日常维护手册

海南烟草 XXXX 有限公司_EMC 存储_操作手册XXX 年XX 月XXXXX 有限公司_EMC 存储_操作手册2 / 43文档信息文档维护记录版权说明本文件中出现的任何文字叙述、文档格式、插图、照片、方法、过程等内容，除另有特别注明，版权均属XXXXXXX 有限公司和美国EMC 公司所有，受到有关产权及版权法保护。

任何个人、机构未经XXXXXXX 有限公司和美国EMC 公司的书面授权许可，不得复制、引用或传播本文件的任何片断，无论通过电子形式或非电子形式。

目录1登陆IP (4)2VNX存储日常配置 (6)2.1查看硬件状态 (6)2.2新服务器获得存储空间的配置过程 (8)2.3存储与服务器、光纤交换机间光纤链路配置 (9)2.4管理存储raid及lun (16)2.5管理存储组 (20)2.6主机扫描磁盘 (21)3VNX维护简要手册： (23)3.1存储界面观察故障 (23)3.2物理故障灯观察 (24)3.3故障保修 (28)4VNXE硬件概述： (30)4.1主盘柜指示灯 (30)4.2控制器指示灯 (30)5VNXE3100系统管理概述： (32)5.1物理连接 (32)5.2登陆 (32)5.3状态查看： (32)5.4新接入iSCSI主机 (33)5.4.1创建iSCSI服务器 (33)5.4.2主机端配置iSCSI initiator (35)5.4.3添加host (40)5.4.4创建分配lun (41)1登陆IPEMC 存储VNX5100、VNXe3100、光纤交换机博科300都可以通过IE进行登陆，登陆方法使用与上述设备可以网络互联的操作电脑上，在装有JA V A6插件的IE浏览器中输入相应设备的IP地址登陆。

（需要可以ping通）IP地址如下表所示：示例（登陆VNX5100主用存储，在IE中输入VNX5100A控制器的IP）：2VNX存储日常配置2.1查看硬件状态登陆至VNX5100出现如下界面，左上角选择相应设备进入。

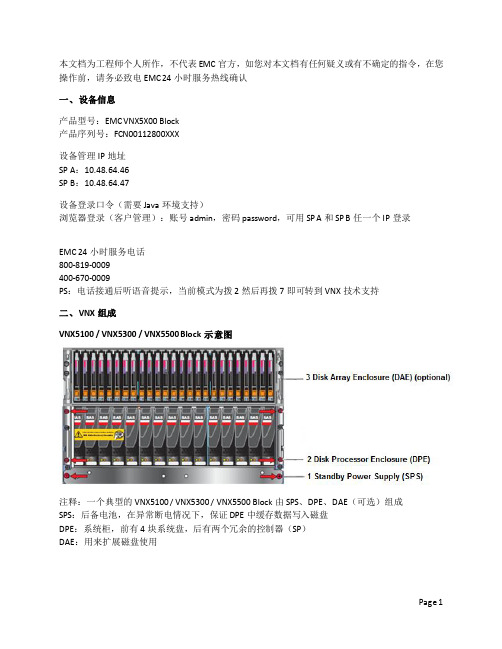

本文档为工程师个人所作，不代表EMC官方，如您对本文档有任何疑义或有不确定的指令，在您操作前，请务必致电EMC 24小时服务热线确认一、设备信息产品型号：EMC VNX5X00 Block产品序列号：FCN00112800XXX设备管理IP地址SP A：10.48.64.46SP B：10.48.64.47设备登录口令（需要Java环境支持）浏览器登录（客户管理）：账号admin，密码password，可用SP A和SP B任一个IP登录EMC 24小时服务电话800-819-0009400-670-0009PS：电话接通后听语音提示，当前模式为拨2然后再拨7即可转到VNX技术支持二、VNX组成VNX5100 / VNX5300 / VNX5500 Block示意图注释：一个典型的VNX5100 / VNX5300 / VNX5500 Block由SPS、DPE、DAE（可选）组成SPS：后备电池，在异常断电情况下，保证DPE中缓存数据写入磁盘DPE：系统柜，前有4块系统盘，后有两个冗余的控制器（SP）DAE：用来扩展磁盘使用三、部件详解1、SPS（后备电池）(1) 电源开关(2) 交流电源输入(3) SPE & 启动盘所在DAE 的交流输出(4) SPS 监测端口--连接SP 的串口，用于SP 与SPS 之间的通讯和控制(5) 状态灯(从下至上)内部监测灯—亮黄色表示SPS 内部监测出错更换SPS 指示灯—亮黄色表示电池寿命已到或者自检出错电池供电指示灯--当SPS 给SP 或DAE OS 供电时亮黄色电源灯--当SPS 充满电后亮常绿，当SPS 电池被充电时闪绿色2、DPE（两种类型，单磁盘柜可容纳15块或25块磁盘）15块磁盘DPE前视图注释：两种类型功能一样，区别仅是容纳磁盘多少和外观区别。

平时注意观察橘黄色文字标示的故障指示灯。

DPE Fault LED：DPE总故障指示灯，此Enclosure里面如有任何部件报错，该指示灯会亮Drive Fault LED：磁盘故障指示灯，磁盘有故障时，此指示灯会亮DPE后视图3、DAE（两种类型，单磁盘柜可容纳15块或25块磁盘）PS：DPE和DAE的区别是DAE后边不带控制器，仅用来扩展磁盘使用15块磁盘DAE后视图25块磁盘DAE前视图注释：DPE Fault LED：DPE总故障指示灯，此Enclosure里面如有任何部件报错，该指示灯会亮Drive Fault LED：磁盘故障指示灯，磁盘有故障时，此指示灯会亮四、日常维护1、硬件巡检观察各个部件的故障指示灯，查看是否有橘黄色的指示灯亮2、控制台检查通过IE登录控制台，查看是否有报错出现注意红色箭头所指方向的图标是否有F报错，如果有，右击序列号选择Fault查看具体报错正常图示：非正常图示：可忽略图标：五、收集日志发现故障后，有时需要协助EMC Support收集日志，有两种方法可以收集日志方法一：通过Unisphere收集通过IE登录控制台，在SYSTEM主页面，下图红色框所示位置收集日志点击Generate Diagnostic Files-SPA，在弹出对话框选择YES确认点击Generate Diagnostic Files-SPB，在弹出对话框选择YES确认等待5分钟点击Get Daiagnostic Files-SPA，将日志传到本地点击Get Daiagnostic Files-SPB，将日志传到本地注意：选择的文件一定是以日期命名且后缀为data.zip的压缩文件，例如FCN00112800097_SPA_2012-07-28_17-32-48_2db0a7_data.zipFCN00112800097_SPB_2012-07-28_17-32-28_2db01d_data.zip方法二：通过USM程序收集如果在存储管理PC上安装过EMC USM管理程序，则可以通过USM收集，更加便捷六、EMC远程协助在具备Internet访问的情况下，Support可以通过Webx进行远程协助，步骤如下1、在IE 地址栏中输入：https://2、点击“Join a support session” 图标3、填入Support 给予的Support Session Number以及其他信息，然后点击“Submit”4、当Support 发出请求控制桌面时，会弹出如下对话框，打上选择框，然后点击“OK”5、成功连接后，会看到桌面右下角有相关图标出现，此时移动鼠标，会提示被远程控制，可以点击鼠标左键，就可以重新控制鼠标七、如何正常关机1、停止所有连接后端存储主机的I/O访问（如果可以请关闭主机）2、等待5分钟3、关闭给DPE供电的SPS开关（两边同时关闭）4、等待SPS LED指示灯完全熄灭5、如果需要关闭磁盘扩展柜DAE的电源，可以通过PDU或者拔电源线的方法断电八、如何正常开机1、将所有磁盘扩展柜加电2、打开给DPE供电的SPS开关（两边同时开）3、等待10分钟，尝试登录存储PS：在开机后的30分钟内，由于后端存储的SPS做充放电测试，DPE故障指示灯可能会亮，此时在机柜后面可以看到SPS充电指示灯闪烁，等充放电结束，DPE故障指示灯会自动熄灭。

留意事项1、 NAS 单个 NFS 文件系统安排的最大存储空间不能超过 16TB2、在日常治理中安排空间时尽量承受精简安排，使用最大值来约束空间安排上限，否则假设存储空间一次分到位，后面觉察空间实际只用了一点点，但又没方法将空间削减，造成存储空间铺张，由于NAS 存储空间安排完成后不支持空间收缩。

为主机创立可挂载的 NAS 文件系统Storage→Storage Pools for File，查看整个 NAS 存储 NFS 文件系统存储池的总空间、已使用空间和剩余空间大小。

Storage→File Systems，点击 Create 按钮，开头创立文件系统空间和属性配置完成后点击 OK，文件系统创立完成，主要填写文件系统名称、大小、Thin Enabled(精简安排)等属性。

High Water Mark:高水位线标志Storage capacity：此处设置文件系统初始大小，不建议设置过大，把握整个文件系统大小主要还是靠 Maximum Capacity 参数来进展把握。

Maximum Capacity(MB)：最大存储容量，建议使用此参数约束总空间大小Slice Volumes:是否切片存储〔可选项〕Thin Enabled：启用精简安排(空间预安排)Storage→File Systems，查看文件系统相关信息如已安排大小、空间使用状况等。

Storage→Shared Folders→NFS，点击Create，开头创立主机可以挂载的 NFS Exports配置完成后点击 OK注：Root Hosts 里面多个 IP 地址用冒号分开FileSystem 名称选择前面创立好的文件系统Path系统默认生成或者手工输入。

创立完成后查看结果，自此整个 NFS 创立和权限安排关系完成，然后就可以到主机上进展挂载操作了。

NAS 创立子文件系统假设我们创立一个超大的 NAS 文件系统(nas01)15T，给多台效劳器共享使用，且每个效劳器只能识别到自己专有的子 NFS 文件系统，彼此之间日常操作不会受影响，即隔离了敏感数据的涉密，也避开了操作上的风险，下面是操作步骤：进入 storage→storage configuration→file system 界面的 Tree Quotas 页面，点击“Create”按钮，选择要创立子文件系统的父文件系统，输入子文件系统路径，添加备注，同时还可以限定子文件系统使用的大小和文件数量等，确认无误后点击OK，子文件系统创立完成。

EMC阵列及光纤交换机、客户机维护使用指南一、EMC阵列日常状态检查：1、打开IE浏览器，之前要确认本机安装了JA V A运行环境：Sun Microsystems J ava™ 2 Runtime Environment, Standard EditionV ersion 1.4.1_02以上。

输入http://阵列IP地址, 如http://10.53.1.2002、选<是>，输入用户及口令admin后，进入主界面：另外这里有些操作较危险，请注意：4、可依次打开各子项，进行浏览检查：5、状态说明：在检查物理硬盘时，有E状态字出现，说明此处没插上硬盘6、特别注意：如果出现F状态字,说明有情况发生，具体可浏览子项，定位出错位置。

一般可能是在充电，或者有一路供电停止了。

同时阵列面板上的报错状态灯也会亮起。

二、光纤交换机状态检查：1、打开IE浏览器，之前要确认本机安装了JA V A运行环境：Sun Microsystems J ava™ 2 Runtime Environment, Standard Edition V ersion 1.4.1_02以上。

输入http://光纤交换机IP地址, 如http://10.53.1.222,并激活使用控件。

出现各大重要部件的检查状态，以下状态是正常的：器前面板状态灯会报错，一般情况是有路供电停止，或者光纤接口松：三、装HBA卡（光纤卡）的机器链路状态检查：1、LINUX 机器：在提示符下，输入powermt display dev=all ,如有四条链路，并且都是alive,则是正常运行，否则有链路中断，就要检查是什么问题所在：状态，则是正常：纤卡、光纤交换机，阵列）。

E M C日常维护手册（v20131108）版本说明目录目录版本说明 ......................................................................................................................................... 错误!未指定书签。

1硬件部分 ...................................................................................................................................... 错误!未指定书签。

1.1ClariionCX系列产品硬件介绍........................................................................................... 错误!未指定书签。

1.2如何用Navisphere看存储的状态 ................................................................................... 错误!未指定书签。

1.3客户发现Clariion出现问题，应如何报修？ ................................................................. 错误!未指定书签。

1.4EMCClariionCX系列开关机注意事项及详细步骤 ........................................................... 错误!未指定书签。

1.5Clariion主动性售后支持及call-home的介绍 ................................................................. 错误!未指定书签。

EMC日常维护手册（v ）版本说明目录目录1硬件部分Clariion CX 系列产品硬件介绍Clariion CX 系列产品的基本构成构成：由 SPS，DPE/SPE 和 DAE 三部分组成示例：CX4-960名词解释：SPS：Standby Power Supply，接 DPE 或者 SPE+DAE OS，对 Write Cache 提供后备电源保护SPE：Storage Processor Enclosure，包含两个全冗余的存储控制器DPE：Disk Processor Enclosure，SPE 和 DAE OS 在同一个 EnclosureDAE：Disk Array Enclosure，磁盘柜，包含 15 个硬盘槽位，磁盘 ID 从左至右为 0-14DAE_OS：包含控制器系统（OS）的 DAE，占用 DAE 从左至右前五块硬盘注：Clariion 系列中采用 DPE 架构的有 CX200/300/400/500，而 CX600/700，3 和 4 系列均为SPE 架构CX600 / CX700 基本部件及状态灯介绍CX600 / CX700 Storage Processor Enclosure (SPE)--前视图(1) 3 个热插拔风扇模块（图 1-1）(2) 风扇模块错误灯（黄灯亮表示有错误，在前面板上看不见，需拆下前面板才能看见）(3) SPE 电源指示灯(绿灯) SPE 错误指示灯 (黄灯)CX600 / CX700 Storage Processor Enclosure (SPE)--后视图(1) Storage Processors A (2) Storage Processors B（图 1-2）(3) 2 个热拔插电源模块 (active/active, 1+1)CX600 / CX700 Storage Processor (SP)—细节图（图 1-3）(1) 4 个前端（连主机）2Gb FC 端口（每个 Storage Processor ）(2) 4 个后端（连扩展 DAE）2Gb FC 端口（每个 Storage Processor ）(3) 10/100 局域网管理端口(4) SP Status LEDs--用于 SP 启动检测和检查 SP 的健康状态(5) Port80h Card--在 SP 主板上，用与开机自检，(6) SPS Monitoring Port--连接 SPS 的串口，用于 SP 与 SPS 之间的通讯和控制(7) Serial/PPP Port--获取动态 IP 地址进行维护或也可通过 HyperTerminal 软件检测 SP 的启动CX200 / 300 / 400 / 500 基本部件及状态灯介绍CX200 / 300 / 400 / 500 Disk Processor Enclosure (DPE)（四款产品均为 DPE 架构，除 SP 的前端和后端端口数量有差别外，基本一样，下图为 CX500的 DPE）（图 1-4）(1) BE0 –后端总线端口 0(HSSDC)--连接 DPE 和 DAE (2) BE1 –后端总线端口 1(HSSDC)--连接 DPE 和 DAE (3) 两个前端 2Gb 端口(FC) 每个 Storage Processor(4) Enclosure 状态灯--绿色（电源灯），黄灯（错误灯或可用于检测启动过程）(5) 10/100 以太网管理端口(6) Serial Mgmt Port (RJ-45)--获取动态 IP 地址进行维护或也可通过 HyperTerminal 软件检测 SP的启动(7) SPS Monitoring Port--连接 SPS 的串口，用于 SP 与 SPS 之间的通讯和控制CX3-10 / 3-20 / 3-40 基本部件及状态灯介绍CX3-10 / 3-20 / 3-40 Storage Processor Enclosure (SPE)--前视图（图 1-5）(A) 四个热插拔电源模块，从左至右依次为 PS_A0 A1 B0 B1 (B) 电源模块故障指示灯，故障时亮黄色(C) 系统电源指示灯：绿色，常亮系统故障指示灯：黄色，系统故障时亮CX3-10 / 3-20 / 3-40 Storage Processor Enclosure (SPE)—后视图（图 1-6）CX3-10 / 3-20 / 3-40 Storage Processor (SP)—细节图（三款产品均为 SPE 架构，除 SP 前端和后端端口数量有差别外，基本一样，下图为 CX3-40的 SP）（图 1-7）A：SPS 监控端口B：管理串口 C：电源指示灯：绿色，常亮 D：故障指示灯：黄色，故障时亮 E：服务管理网口 F：客户管理网口 G：后端扩展端口 H：前端光纤端口CX3-80 基本部件及状态灯介绍CX3-80 Storage Processor Enclosure (SPE)—前视图（图 1-8） A：电源模块，上有黄色故障指示灯，故障时亮 B：冷却风扇模块，上有黄色故障指示灯，故障时亮 C：系统故障指示灯：黄色，故障时亮 D：系统电源指示灯：绿色，常亮CX3-80 Storage Processor Enclosure (SPE)—后视图A：电源模块B：SAN Management ModuleC：I/O 模块电源模块（图 1-9）CX3-80 Storage Processor (SP)—细节图A：SP 控制器工作状态指示灯B：I/O Module（图 1-10）CX3-80 I/O Module --细节图A：后端端口工作状态 LED B：后端端口C：前端端口D：前端端口工作状态 LED（图 1-11）E：I/O 模块电源与故障指示灯，黄色灯亮表示有故障CX3-80 SAN Management Module --细节图A：电源指示灯 B：故障指示灯 C：用户管理网络端口D：服务管理网络端口，仅限于 EMC 服务人员使用E：管理串口F：SPS 监控端口（图 1-12）CX4-120 / 240 / 480 基本部件及状态灯介绍CX4-120 / 240 / 480 Storage Processor Enclosure (SPE)—前视图A0：电源模块 A1：电源模块 B0：电源模块 B1：电源模块 C：CPU 模块 A D：CPU 模块 B E：CPU 模块 A 电源和故障指示灯F：CPU 模块 B 电源和故障指示灯G：存储系统电源和故障指示灯（图 1-13）CX4-120 / 240 / 480 Storage Processor Enclosure (SPE)—后视图A：Management Module（管理模块）B：I/O Module（I/O 模块）（图 1-14）C：Power / Fault LED（电源/故障指示灯）CX4-120 / 240 / 480 Storage Processor (SP)—细节图A：Management Module（管理模块）（图 1-15）B：Back End Port on I/O Module（I/O 模块上的后端端口，连接 DAE）C：FC Front End Port on I/O Module（I/O 模块上的前端光纤端口，连接主机）D：iSCSI Front End Port on I/O Module（I/O 模块上的前端 iSCSI 端口，连接主机）CX4-120 / 240 / 480 Management Module—细节图A：Service LAN Port（服务端口，仅限于 EMC 服务使用）B：Management LAN Port（用户管理端口） C：SPS Port（SPS 监控端口） D：Communications Port（管理端口） E：NMI （系统维护用，勿触动）（图 1-16）CX4-960 基本部件及状态灯介绍CX4-960 Storage Processor Enclosure (SPE)—前视图A1：Power Supply A（电源模块 A）A2：Power Supply B（电源模块 B）B1-B4：Blowers / Fans（风扇模块）（图 1-17）C：Enclosure Fault LED（系统故障指示灯）D：Power LED（系统电源指示灯）CX4-960 Storage Processor Enclosure (SPE)—后视图A：Power Supply B（电源模块 B） B：Power Supply A（电源模块 A） C：Management Module（管理模块） D：Management Module （管理模块） E：I/O Annex（I/O 扩展模块）（图 1-18）CX4-960 Storage Processor (SP)—细节图A：Power LED（电源指示灯） B：Fault LED（故障指示灯） C：Unsafe to Remove LED D1-D4：I/O Module（I/O 模块）（图 1-19）CX4-960 Management Module—细节图A：Fault LED（故障指示灯） B：Power LED（电源指示灯） C：USBD：Management LAN Port（以太网管理端口）E：Service LAN Port（以太网服务端口，仅限于 EMC 服务人员）F：NMI ButtonG：Communications Port（服务端口）H：SPS Port（SPS 监控端口）（图 1-20）Disk Array Enclosure (DAE)基本部件及状态灯介绍Disk Array Enclosure (DAE) --前视图（图 1-21）(10) 硬盘状态灯--绿灯表示连接状态，绿灯闪烁表示磁盘活动状态，黄灯亮表示磁盘报错(11) 盘柜状态灯--绿灯表示供电正常，黄灯亮表示盘柜有错误(12) Slot0-4 ，共 5 块 DAE-OS Vault Drives （仅限于 DAE_OS），从左至右，Slot 0--Slot 4 Disk Array Enclosure (DAE) --后视图Two Link Control Card （LCC）（图 1-22）(1) LCC 状态灯--绿色表示电源，黄色表示有错误(2) Expansion 端口（HSSDC）--灯亮表示有信号(3) 光纤环路 ID 指示灯（ Loop ID LED）--0,1,2,3, 表示后端连接的光纤换路(Loop)ID (4) Primary 端口（HSSDC）--灯亮表示有信号Two DAE 电源模块(5) 两个集成了风扇的电源模块(6) 风扇错误灯(黄色)(7) 电源状态灯（绿色--有电，黄色--有错）(8) 交流电源输入开关，对 DAE-OS，DPE 或 SPE 关电，应使用此开关(9) Enclosure 地址开关－如是 DAE-OS 的 Enclosure，则其必须被设置为 0Disk Array Enclosure 2P/3P (DAE 2P/3P) --后视图（图 1-23） A：电源模块，下面电源模块为 PS A，上面为 PS B B：LCC 模块，下为 LCC A，上为 LCC B C：PRI 端口，连接 SP Back End 端口或者上级 DAE EXP 端口D：EXP 端口，连接下级 DAE PRI 端口E：Enclosure ID LED F：Loop ID LED G：电源与故障指示灯Standby Power Supply (SPS) 基本部件及状态灯介绍1 KW I U SPS(1) 电源开关(2) 交流电源输入(3) SPE & 启动盘所在 DAE 的交流输出（图 1-24）(4) SPS 监测端口--连接 SP 的串口，用于 SP 与 SPS 之间的通讯和控制(5) 状态灯 (从下至上)内部监测灯—亮黄色表示 SPS 内部监测出错更换 SPS 指示灯—亮黄色表示电池寿命已到或者自检出错电池供电指示灯--当 SPS 给 SP 或 DAE OS 供电时亮黄色电源灯--当 SPS 充满电后亮常绿，当 SPS 电池被充电时闪绿色2U SPSA：交流输入B：交流输出C：电源开关（图 1-25）D：SPS 监测端口--连接 SP 的串口，用于 SP 与 SPS 之间的通讯和控制E：状态灯(从下至上)内部监测灯—亮黄色表示SPS 内部监测出错更换 SPS 指示灯—亮黄色表示电池寿命已到或者自检出错电池供电指示灯--当 SPS 给 SP 或 DAE OS 供电时亮黄色电源灯--当 SPS 充满电后亮常绿，当 SPS 电池被充电时闪绿色如何用 Navisphere 看存储的状态在 Navisphere 中，除正常状态以外，CX 磁盘阵列的四种常见状态T：一个或者多个部件处于 Transition 状态，比如 LUN 正在 Rebuilding，SPS 正在充电 F：一个或者多个部件出现故障，注意，存储刚加电，由于 SPS 充电，也会出现 F 状态 X：存储系统不可访问，比如网络连接断开等情况：当前 Navishper 版本不支持对该存储系统进行管理举例如下：Array in TransitionArray FaultedArray Inaccessible如在 Navisphere 发现有报错，检查 CX 磁盘阵列错误的简单方法1、右击存储，选择 fault，会显示具体报错信息2、展开 Physical 项，可以定位具体故障部件3、Clariion 每个部件都有独立的故障指示灯，在 Navishpere 发现错误后，可以观察存储故障部件的错误指示灯进一步确认客户发现 Clariion 出现问题，应如何报修（注：如客户已装了 dial-out 或者 Call-home, 存储会让管理工作站自动拨号并报修，若无，需客户自己发现并报修）获取 Clariion CX 系列阵列的序列号有以下五种方法：方法一：EMC 工程师在存储安装时会在存储贴上写有序列号的白色标签，标签上会注明客户EMC 报修电话、Site ID 、存储序列号等信息：方法二：如安装工程师漏贴标签，注意必须查 SPE 或 DPE 上的标签（DPE 架构的从机柜后面查看上图所示位置）（SPE 架构的从机柜正面拆下 SPE 挡板，查看上图所示位置）方法三：通过 serialization tag 查看（仅适用于 Clariion 4 系列产品）CX4-120/240/480 请查看存储 SPE 后部的黑色标签，上面有产品的 PN（型号），SN（序列号）CX4-960 和 CX4-120/240/480 差不多，也是在 SPE 后部有一个黑色标签，只是位置不同方法四：通过 Navisphere 命令查看 CX 存储的序列号：（红色字体） C:\Program Files\EMC\Navisphere CLI>navicli -h getagent Name: K10Desc:Node: A-CK0124Physical Node: K10Signature: 1912950Peer Signature: 1912955SCSI Id: 0SP Identifier: ARevision: .016Model: CX3-40c Model Type: Rackmount Prom Rev:SP Memory: 4096Serial No: CK0124Cabinet: SPE3 C:\Program Files\EMC\Navisphere CLI>方法五：通过 Navisphere 图形界面查看 CX 存储的序列号右击存储，选择 Properties，在弹出窗口 General 选项卡中的 Serial Number 一项拔打 EMC 全球响应中心 800 电话报修如用固定电话报修，请拔打 09 如用手机报修，请拔打 09 请依照语音提示进行报修注意：必须事先准备好序列号，报修时需提供存储序列号（ CX 系列的序列号格式基本都是 CK2000 开头，后跟 8 位数字），同时请提供具体的故障描述，如果部件故障，最好能提供故障部件的 Part Number（PN），特别是硬盘的 PN，以便于服务人员准确准备备件EMC Clariion CX 系列开关机注意事项及详细步骤开机前注意事项：1. 磁盘阵列在加电前，为确保磁盘柜散热和工作正常，请确认所有磁盘柜的每个槽位都已经插上硬盘和挡风板2. 开机前需确保――SPE 或 DPE 至少要有一个正常工作的 SP，每个 DAE 都至少要一块正常工作的 LCC开机步骤：1. 检查所有供电线路联接是否正常,是否有松动或改动并改正2. 从机柜顶部开始，由上至下打开所有 DAE 磁盘机箱的电源。

EMC VNX5300存储系统日常维护手册目录第一章 VNX日常配置错误!未定义书签。

登陆管理界面错误!未定义书签。

创建Raid Group 错误!未定义书签。

创建Hot Spare 错误!未定义书签。

创建LUN 错误!未定义书签。

创建Storage Group 错误!未定义书签。

指派LUN 错误!未定义书签。

指派主机错误!未定义书签。

第二章 VNX日常管理和维护错误!未定义书签。

开关机注意事项及详细步骤错误!未定义书签。

开机前注意事项错误!未定义书签。

关机前注意事项错误!未定义书签。

日常健康检查错误!未定义书签。

VNX报修错误!未定义书签。

VNX日常配置登陆管理界面在IE窗口中输入EMC存储的地址：或者在弹出的窗口中输入帐号及密码即可登陆存储管理界面：（admin/密码用户已自定义）打开管理界面如下所示：创建Raid Group在管理界面中选择“Storage”=》“Storage Pool”：选择“Raid Group”标签即可显示已经创建的Raid Group：点击“新建”可创建新的Raid Group:在创建Raid Group窗口输入相应的参数：如Raid Type等，然后点击“select”选择需要加入到此Raid Group的硬盘：选择需要加入到此Raid Group的硬盘后，点击“OK”：确认加入到加入到此Raid Group的硬盘无误后，点击“应用”，在信息提示窗口点击“OK”完成Raid Group的创建：在管理界面“storage”的“Raid Group”标签界面中即可查看创建完成的Raid Group信息：到此，Raid Group创建操作完成。

创建Hot Spare创建Hot Spare的步骤与Raid Group大致类似，仅在配置其Raid Group的类型时需要选择Hot Spare 类型。

创建Hotspare：选择需要创建的Hotspare类型和磁盘，点击应用：完成Hotspare创建后的界面如下：到此，Hot Spare的创建操作完成。

目录目录 (1)1 设备信息 (2)2 创建RAID (2)2.1创建数据R A I D (2)2.2创建H O T S P A R E (7)3 创建LUN (10)4 注册服务器 (14)5 创建映射组 (15)6 创建NAS PORT (17)6.1创建D E V I C E S (17)6.2创建I N T E R F A C E (19)6.3创建路由 (21)6.4创建D N S (22)7 创建文件系统 (23)7.1创建P O O L S (23)7.2创建F I L E S Y S T E M S (24)8 创建NFS共享 (25)9 创建CIFS共享 (27)9.1创建C I F S S E R V E R (27)9.2创建个人文件夹Q U O T A (28)9.3创建个人文件夹共享 (29)9.4挂载C I F S共享 (35)10 存储信息收集 (36)1 设备信息通过浏览器登录存储的管理界面。

2 创建RAID2.1创建数据R A I D在Storage下的Storage Pools，通过Create按钮来创建Pool或RAID Group选择好RAID配置方式和硬盘数量后，选择Manual再点击Select来选择需要使用的硬盘，也可以使用Automatic来自动选择硬盘将需要的的硬盘从左侧添加到右侧点击OK完成2.2创建H O T S P A R E创建Hotspare时，将Storage Pool ID调整为200以上，选择RAID Group，将RAID类型选择为Hotspare，自动或手动指定某个硬盘3 创建LUN点击Storage下的LUNs，在该页面中点击Create来创建LUN选择要创建LUN的RAID类型后，选择相应的POOL配置好LUN的大小、名称及要创建的数量，点击OK完成4 注册服务器在Hosts下的Initiators里可以看到主机HBA卡的信息，选中某个卡，点击Register来注册每台主机的第一条路径注册时,填写Host Name和IP，Initiator Type选择CLARRiiON/VNX,FailoverMode选4,同一台主机的其它路径注册时，选完参数后，通过Existing Host点击Browse Host来选择主机名称5 创建映射组点击Hosts下的Storage Groups，在该页面中点击Create来创建相关主机的映射组，nas的映射组已由系统自动创建，即下图中的~filestorage组。

EMC VNX系列统一维护手册易安信电脑系统（中国）有限公司xxxx年xx月xx日文档信息文档维护记录版权说明本文件中出现的任何文字叙述、文档格式、插图、照片、方法、过程等内容，除另有特别注明，版权均属XXX客户公司和EMC公司所有，受到有关产权及版权法保护。

任何个人、机构未经XXX客户公司和EMC公司的书面授权许可，不得复制、引用或传播本文件的任何片断，无论通过电子形式或非电子形式。

目录第一章VNX系统及外联设备 (3)1.1硬件信息列表 (3)1.2VNX配置信息 (3)第二章EMC 24*7 保修流程 (4)第三章EMC VNX日常维护 (5)3.1U NISPHERE 检查存储状态 (5)3.2SPC OLLECT日志收集： (7)3.3检查各组件状态灯 (9)3.3.1Series Standby Power Supply （SPS） (9)3.3.2Disk Array Enclosure (DAE)-后视图 (9)3.3.3Disk Array Enclocure (DAE)-前视图 (10)第四章EMC VNX存储开关机 (11)4.1基本顺序： (11)4.2开机前注意事项： (11)4.3开机步骤： (11)4.4关机前注意事项 (12)4.5磁盘阵列关机步骤 (12)第五章常用配置 (14)5.1现有主机扩容 (14)5.1.1创建RAID Group (14)5.1.2创建LUN (20)5.1.3将新建的LUN加入Storage Group (23)5.2连接新的主机到VNX (23)5.3主机扫盘方法 (25)5.3.1Windows主机 (25)第一章VNX系统及外联设备1.1 硬件信息列表1.2 VNX配置信息第二章EMC 24*7 保修流程1. 拨打EMC全球服务热线电话座机：8008190009 转2转1手机：4006700009转2转12. 参考第一张表一内容告知SN号，说明故障情况3. 准备连接Webex 会议，并将下表给人家看第三章EMC VNX日常维护3.1 Unisphere 检查存储状态登陆Unisphere管理界面，选中存储后,Dashboard页面中的System Alerts 和System Information中看是否有报错：System Information区域的Status中说明阵列是否有报错信息，点击进入列表,如下图：双击某一具体报错，会有详细描述:3.2 SPCollect日志收集：登陆VNX管理界面选择存储后点击System框，在页面右侧菜单中,分别在SP A、SP B处点击，Generate Diagnostic Files，生产日志文件：选择Get Diagnostic Files,可以把相应Spcollect日志传输到本地，通过该日志可全面检查VNX存储健康状况及所有配置信息。

EMC-VNX5500日常维护手册12020年4月19日EMC VNX5500日常维护手册2 2020年4月19日目录第一章 VNX日常配置........................ 错误!未定义书签。

1.1登陆管理界面.......................... 错误!未定义书签。

1.2创立R AID G ROUP......................... 错误!未定义书签。

1.3创立H OT S PARE.......................... 错误!未定义书签。

1.4创立LUN .............................. 错误!未定义书签。

1.5创立S TORAGE G ROUP....................... 错误!未定义书签。

1.6指派LUN .............................. 错误!未定义书签。

1.7指派主机.............................. 错误!未定义书签。

第二章 VNX日常管理和维护 .................. 错误!未定义书签。

2.1开关机注意事项及详细步骤.............. 错误!未定义书签。

2.1.1 开机前注意事项.................... 错误!未定义书签。

2.1.2 关机前注意事项.................... 错误!未定义书签。

2.2日常健康检查.......................... 错误!未定义书签。

2.3VNX报修.............................. 错误!未定义书签。

32020年4月19日42020年4月19日 第一章 VNX 日常配置1.1 登陆管理界面在IE 窗口中输入EMC存储的地址：在弹出的窗口中输入帐号及密码即可登陆存储管理界面：（sysadmin/sysadmin ）打开管理界面如下所示：1.2创立Raid Group在管理界面中选择“Storage”=》“Storage Pool”：选择“Raid Group”标签即可显示已经创立的Raid Group：52020年4月19日点击“新建”可创立新的Raid Group:在创立Raid Group窗口输入相应的参数：如Raid Type等，然后点击“select”选择需要加入到此Raid Group的硬盘：62020年4月19日。
