4G太阳能无线视频监控系统设计方案

太阳能大棚(视频与环境远程监控系统方案设计单位:江西省裕盛农业发展有限公司设计一、网络视频监控系统一、名词解释:网络视频服务器(DVS,digital video server,又叫数字视频编码器,是一种压缩、处理音视频数据的专业网络传输设备,由音视频压缩编解码器芯片、输入输出通道、网络接口、音视频接口、RS485串行接口控制、协议接口控制、系统软件管理等构成,主要是提供视频压缩或解压功能,完成图象数据的采集或复原等,目前比较流行的基于MPEG-4或H.264的图像数据压缩通过Internet网络传输数据以及音频数据的处理。

网络摄像机(IP Camera,IPC是一种结合传统摄像机与网络技术所产生的新一代摄像机,它可以将影像通过网络传至地球另一端,且远端的浏览者不需用任何专业软件,只要标准的网络浏览器(如“Microsoft IE或Netscape即可监视其影像。

网络摄像机内置一个嵌入式芯片,采用嵌入式实时操作系统。

摄像机传送来的视频信号数字化后由高效压缩芯片压缩,通过网络总线传送到Web服务器。

网络上用户可以直接用浏览器观看Web服务器上的摄像机图像,授权用户还可以控制摄像机云台镜头的动作或对系统配置进行操作。

网络摄像机一般由镜头、图像传感器、声音传感器、A/D转换器、图像、声音、控制器网络服务器、外部报警、控制接口等部分组成。

二、方案设计2.1系统结构图根据用户的安全监控需求,我们设计了小型远程网络视频监控系统:此类视频监控系统要求的功能多,单个用户的成本要求低,特别是要实现远程随时随地的监控。

同时为了保障监控场所的原有其它网络设备能正常使用,网络视频监控设备视频服务器DVS或网络摄像机IPC不能独占网络,必须使用路由器进行分配使多种网络设备可以同时接入INTERNET网络。

本着低成本、多功能的原则,我们设计系统结构如下:2.2方案具体实现说明这套方案可以采用光纤宽带网络接入方式或是廉价的ADSL网络,因为监控设备都是通过内网接入公网所以实现的方式基本相同,所以这里用ADSL网络接入方式来说明监控实现步骤。

大华4G太阳能离线高速公路监控方案随着交通事故的频发和社会安全问题的日益凸显，高速公路的安全问题成为了一个亟待解决的难题。

大华4G太阳能离线高速公路监控方案可以有效地解决高速公路监控的问题，提高道路交通的安全性。

本文将详细介绍该方案的设计构想。

1.设备组成该方案的主要设备包括高清摄像头、4G网络视频服务器、太阳能供电系统和喇叭等。

高清摄像头负责采集交通场景的图像，4G网络视频服务器负责传输和存储视频数据，太阳能供电系统提供独立的电力支持，喇叭用于紧急广播。

2.方案原理该方案利用高清摄像头实时监控高速公路上的交通情况，并将采集到的图像通过4G网络视频服务器传送到监控中心进行分析和存储。

同时，太阳能供电系统为设备提供可靠的电力支持，保证设备长时间稳定工作。

在紧急情况下，喇叭可以进行广播，提醒驾驶员注意交通安全。

3.设备部署在高速公路上，我们将高清摄像头安装在适当的位置，确保监控范围覆盖道路的所有关键部位，如匝道、路口等。

摄像头与4G网络视频服务器通过无线网络连接，实时传输视频数据到监控中心。

太阳能供电系统通过太阳能电池板收集太阳能，并将其转化为电能供给设备使用。

太阳能电池板可以安装在摄像头上方或周围的支架上，以获得最佳的太阳能收集效果。

喇叭可以设置在高速公路的关键位置，如出口和进口处。

当出现紧急状况时，监控中心可以通过4G网络视频服务器控制喇叭进行语音广播，提醒驾驶员注意交通安全。

4.数据传输通过4G网络视频服务器，摄像头采集到的图像数据可以实时传输到监控中心进行处理和存储。

该方案采用了4G网络进行数据传输，具备较高的传输速度和稳定性，可以实现实时监控的需求。

5.方案优势（1）离线工作：该方案采用离线工作模式，不依赖于外部电源，保证了设备的长时间稳定工作。

（2）太阳能供电：太阳能供电系统为设备提供可靠的电力支持，不需要外部电源，降低了设备运营成本。

（3）高清视频图像：高清摄像头可以提供高质量的视频图像，保证监控效果的清晰度和准确性。

如何装配4G太阳能无线监控系统？太阳能进行监控管理系统主要由摄像机、太阳能电池板、控制器和蓄电池组成。

发现传统太阳能相机监控信息系统的安装步骤主要有以下几个步骤：需要我们通过利用太阳能电池板方阵、控制器、电池组、逆变器、开关等有线方式为前端摄像技术设备供电。

不仅安装复杂，步骤多，需要接线，而且出现一些问题后维修麻烦。

许多安装在公路两侧的监控信息系统已经发展成为一种摆设。

随着技术的发展和物联网技术的成熟，太阳能摄像系统的安装不再那么复杂。

通过连接手机传输卡的3g / 4g 网络实时传输图像的能力，意味着整个太阳能摄像机项目将不再需要通过物联网繁琐的布线和后端布局。

此外，目前太阳能摄像监控系统使用一个小型的独立太阳能供电系统不仅解决了布线等大型项目，避免由于供电系统不足，所有的摄像机同时停止工作。

传统的分体式太阳能相机技术虽然减少了布线的麻烦，但由于铅酸电池是地埋式安装在一个地下，整个管理系统的安装和维护也很麻烦。

太阳能资源监测数据通常可以采用以下两种信息传输工作方式：一种是基于企业无线网桥的微波通信网络，另一种是基于通过无线运营商的高3G/4G网络。

优点是一次投资，没有影响后续生产成本。

在过去，使用3G/4G摄像机的发展迎来了春天。

今天3G / 4G专用相机模块，该相机模块直接安装在摄像机内，变速器稳定，响应速度快。

为了简化客户的安装步骤，目前的太阳能系统还采用了摄像头一体化设计。

太阳能电池板，控制器和电池为一组。

客户只需套筒安装在摄影机支架，太阳能系统的电力供应线连接到成像头，太阳能系统上打开开关，就可以完成整个设备的安装。

挖沟和接线都不需要，也不需要技术指导。

整个项目是成本低，维护简单。

太阳能无线视频监控系统的设置太阳能是一种取之不尽、用之不竭的清洁环保型能源，无线监控系统采用了远距离无线网桥组网技术，使无法得到电力供应的偏远地区实现远程不间断监控成为可能。

本系统主要应用于野外以及城市不方便布线的区域，例如：建筑工地、水库大坝、河流水位、渔场林场监控,森林防火、岛屿监控、边防监控、单兵侦测等等.太阳能发电装置与外部商用电网没有连接，但能够独立提供供电能力的光伏发电系统称为离网光伏发电系统，也称为独立光伏发电系统。

离网光伏发电系统主要由太阳能光伏发电装置、储能蓄装置、控制器、逆变器组成。

下面对各个部分作简单介绍。

光伏发电系统总的设计原则是在保证满足负载用电需要的前提下，确定最少的太阳电池组件和蓄电池容量，以尽量减少投资，即同时考虑可靠性及经济性。

在系统设计之前，设计者应尽量做到：（1）设计尽量简单化，这样可以提高系统的可靠性。

（2）了解系统的效率，适当设计系统效率，若不合实际地把效率定在99%以上，其成本是昂贵的。

（3）在估算负载时要考虑周到，并要有一定的裕度。

（4）反复计算核查当地的天气资源，获得该地区的太阳辐射能资源，对太阳辐射的错误估计将会大大影响系统的作用。

（5）在设计系统前了解安装地点，去当地考察一下，这样对设备安置走线，保护和地带特性都有所了解。

1.负载功率确定：确定太阳能发电功率及配置的前提是确定前端需要供电设备（负载）的功率及耗电量。

通过实验检测手段我们可以确定负载的总功率P1，P1主要包括：摄像机及其加热器和无线设备功率以及逆变器转化的功率损失。

实验检测得到的总功率P1，由此可以确定负载的日耗电量W1为：W1= P1*24.若太阳能电池板和蓄电池组采用12V供电系统电压，则负载设备日耗蓄电池电容量：Q1=W1/12V=2*P1（AH）2.太阳能电池方阵设计：根据负载设备日耗电量以及系统采用离网供电方式计算太阳能电池板数量。

本设计拟采用单组电压为12V，单块功率为P2（W）的太阳能电池板。

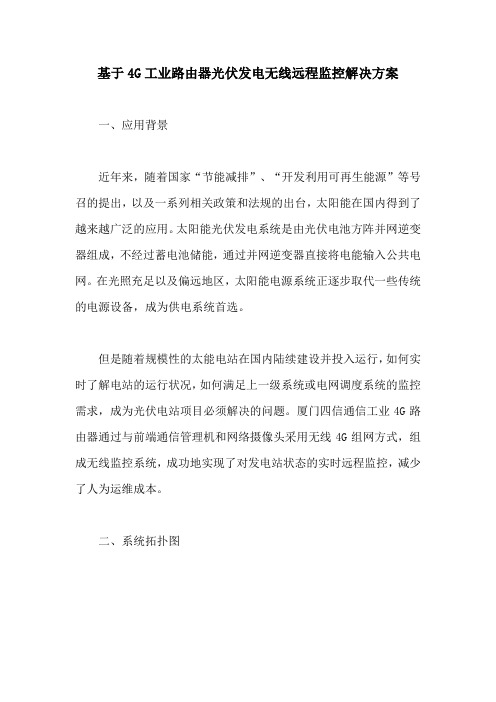

基于4G工业路由器光伏发电无线远程监控解决方案一、应用背景近年来，随着国家“节能减排”、“开发利用可再生能源”等号召的提出，以及一系列相关政策和法规的出台，太阳能在国内得到了越来越广泛的应用。

太阳能光伏发电系统是由光伏电池方阵并网逆变器组成，不经过蓄电池储能，通过并网逆变器直接将电能输入公共电网。

在光照充足以及偏远地区，太阳能电源系统正逐步取代一些传统的电源设备，成为供电系统首选。

但是随着规模性的太能电站在国内陆续建设并投入运行，如何实时了解电站的运行状况，如何满足上一级系统或电网调度系统的监控需求，成为光伏电站项目必须解决的问题。

厦门四信通信工业4G路由器通过与前端通信管理机和网络摄像头采用无线4G组网方式，组成无线监控系统，成功地实现了对发电站状态的实时远程监控，减少了人为运维成本。

二、系统拓扑图三、系统组成无线远程监控系统对现场光伏发电站进行实时的监测和控制，实现了对光伏发电站的远程在线监测、日发电量统计、站点工作状态确认和控制其高效节能运行。

无线远程监控系统由UPS电源、通信管理机、网络摄像头、四信4G路由器、手机客户端(APP)和服务器等主要部分组成。

UPS电源主要为现场设备提供不间断电源，保证了设备时刻稳定地运行。

通信管理机主要用于采集光伏逆变器和汇流箱的状态信息，通过485通信和网口之间进行数据转换，汇总光伏发电站逆变器和汇流箱数据。

网络摄像头主要实现对当前发电站的整体状态和周边情况进行实时监控。

四信4G路由器主要为通信管理机和网络摄像头提供4G无线网络，将现场数据实时传输到服务器。

手机客户端通过APP访问云平台，可随时随地了解发电站的状态信息。

服务器端接受并解析发电站传回的数据，时刻检测发电站状态和告警信息，便于进行远程控制和突发情况的应对。

四、应用图片五、系统优势无线远程监控系统提高了光伏发电站设备的资源利用率和生产力水平，有效提高了设备运行安全性、任务可靠性以及减少了系统全寿命周期费用，有利于预防光伏发电设备恶性事故发生、避免人身伤亡及巨大经济损失。

太阳能无线视频监控系统建设组织方案第一章太阳能供电1.1 太阳能供电技术简介在当前全球能源紧张，价格飞涨的情况下，许多国家采取优惠的政策鼓励太阳能技术的开发和应用。

太阳能供电技术作为一种高新技术，最早应用于航空探险等高端应用场合，随着各国的推动，太阳能供电技术也得到了日新月异的发展，太阳能发电和太阳能供电技术日益走进民用应用的场合。

在森林、道路、河流、山川等通信或音视频电子设备应用场合，主要采取电网供电和电池供电方式，电池供电往往只能解决临时的需要，不能作为长期的供电电源；而采取电网供电方式存在诸多缺点：1、供电方式为电缆输送，工程施工困难，造价高昂；2、系统维护不便，高压输送存在安全隐患，运营成本高；3、安装、组网困难。

而太阳供电系统工作时无需水、油、汽、燃料，只要有光就能发电的特点，是清洁、无污染的可再生能源，而且安装维护简单，使用寿命长，可以实现无人值守，倍受人们的青睐，是新能源的领头羊。

近年来，太阳能的应用在全球越来越广泛，特别是在野外领域，太阳能电源系统正逐步取代一些传统的电源设备，得到越来越普遍的应用。

太阳电池方阵在晴朗的白天把太阳光能转换为电能，给负载供电的同时，也给蓄电池组充电；在无光照时，由蓄电池给负载供电。

太阳能供电系统由太阳电池组件构成的太阳电池方阵、太阳能充电控制置、逆变器、蓄电池组构成。

1.2 太阳能电池板阵列组件●太阳能电池板阵列的表面采用复合材料，由进口层压机层压而成。

气密性、耐候性好，抗腐蚀、机械强度好。

●太阳电池为单晶硅太阳电池，太阳电池转换效率高。

而且太阳能电池板阵列一次性性能佳。

●太阳电池在制造时，先进行化学处理，表面做成了一个象金字塔一样的绒面，能减少反射，更好地吸收光能。

●采用双栅线，使组件的封装的可靠性更高。

●太阳能电池板阵列抗冲击性能佳，符合IEC 国际标准。

●太阳能电池板阵列层之间采用双层EVA 材料以及TPT 复合材料，组件气密性好，抗潮，抗紫外线好，不容易老化。

【上海数采物联网科技有限公司】微功耗4G太阳能无线定时拍照摄像机产品说明书版本：V 1.1目录1产品概述 (3)2服务理念 (4)3产品特性参数 (4)3.1相机参数及选型 (4)3.2电气特性 (5)3.3通信特性 (5)3.4结构特性 (5)3.5工作环境 (5)4组件搭配 (5)5产品核心优势 (6)6应用案例 (6)1产品概述微功耗4G太阳能无线定时拍照摄像机SC-LP-CAM4G是上海数采物联网科技有限公司推出的一款基于微功耗4G太阳能无线定时拍照摄像机，支持4G以太网方式接入网络，定时拍照并将照片上传到指定的FTP服务器或存储于SD卡中。

产品主要应用于野外以及城市不方便布线的区域，例如：各类物业服务场所的清洁情况抓拍、铁路沿线、高速沿线、建筑工地、水库大坝、河道水源、矿区景区、森林防火、文物古迹、村庄道路、渔场林场牧场、野生动物保护区、农田果林、厂区周边、别墅、岛屿等等。

本产品优势：环保节能，无需挖沟或架设电力架、不需要大量线材管材、不需要输变电设备、施工周期短、不消耗市电不产生电费、不受地理位置限制，维护费用低、低压无触电危险等诸多优点。

2服务理念我司郑州承诺:您购买的不仅仅是产品，还有细致、周到的技术支持服务。

我们免费提供远程指导，远程配置调试服务，将数据发送至客户指定的服务器。

免费提供物联网方案咨询服务！3产品特性参数3.1相机参数及选型分辨率：2560X1440P灵敏度（选配）：高灵明度（4 000mV/luxS）星光级别(4800mV/luxS)镜头焦距（选配）：16mm（可选8,25mm）2.5mm～10mm 变焦，自动对焦2.5mm～12mm 变焦，自动对焦5mm～50mm 变焦，自动对焦850 红外灯:4X0.5W，带IR_CUT，只在拍照、侦测和4G 实时监控才能开启角度:60(有效距离10～30 米，可选45℃；有效20～50 米)旋转云台（选配）：左右250 度，上下60 度记录存储：32G，录像：720P、1080P；拍照:1440P(可设2-60s 间隔)整机功耗:持续录像<0.3W；拍照模式(每2 秒)<0.2W；4G 远程<1W；移动侦测<0.2W，待机<8MA；红外灯开：+0.2～0.5W移动侦测:在设定布防时间内侦测到物体持续移动主动上报并记录电池容量：3.7V 24AH LI-POL，内置太阳能充电:6V 5W 一体（也可外接，根据实际应用选择功率）重量：1.25 kg3.2电气特性供电方式：太阳能或电池供电3.3通信特性4G 通讯模组:华为ME909S; 频段:（不在下述频段可另选）FDD LTE:B1/3/8;TDD LTE:B38-41;TD-SCDMA:B34/39；DC-HSPA+/HSPA+/HSPA/WCDMA:B1/5/8/9；GSM/GPRS/EDGE；4G 上传模式:实时:720P、1080P、1440P低功耗；远程回放录像或照片图片上传：FTP服务器3.4结构特性天线类型：胶棒式外置天线材质：PC塑料（外壳）主体防护等级：IP66尺寸（mm）：太阳能罩:250X120;主体:160X85X853.5工作环境运行-20～50℃，充电-10～50℃；湿度0～95%（非冷凝）4组件搭配旋转云台（选配）5产品核心优势6应用案例微功耗4G太阳能无线定时拍照摄像机主要是为了满足户外民用监控市场需求而研发设计的低成本高效率监控传输一体化产品。

类型：课程设计名称：太阳能无线监控系统设计关键词：太阳能发电；太阳能；电气特性:无线监控第1章太阳能无线监控系统的组成1.1 太阳能无线监控系统太阳能无线监控系统主要是由光伏阵列、控制器、储能装置、监控器、无线路由器、显示设备。

图1.1太阳能无线监控系统的构成1.2光伏阵列1.2.1光伏阵列的结构光伏发电系统，是利用以光生伏打效应原理制成的光伏电池将太阳能直接转化为电能。

光伏电池单体是用于光电转换的最小单元，一个单体产生的电压大约为0.45V ，工作电流约为220~25mAcm ，将光伏电池单体进行串、并联封装后，就成为光伏电池组件。

实际光伏发电系统可根据需要，将若干光伏电池组件经过串、并联，排列组成光伏阵列，满足光伏系统实际电压和电流的需要。

光伏电池组件串联，要求所串联组件具有相同的电流容量，串联后的阵列输出电压为各光伏组件输出电压之和，相同电流容量光伏电池串联后其阵列输出电流不变；光伏电池组件并联，要求所并联的所有光伏电池组件具有相同的输出电压等级，并联后的阵列输出的电流为各个光伏电池输出电流之和，而电压保持不变。

1.2.2光伏阵列的保护为了避免由于光伏电池方阵在阴雨天和夜晚不发电时或者出现短路故障时，蓄电池组通过光伏电池方阵放电，这就需要在方阵中加入防反充二极管，又称为阻塞二极管。

阻塞二极管串联在方阵的电路中，起单向导通的作用，它必须能承受足够大的电流，而且正向压降要小，反向饱和电流要小。

一般选用合适的整流二极管作为阻塞二极管。

在一定条件下，当某种物体落在光伏电池组件上，这块光伏电池组件将被当作负载消耗，被遮蔽的光伏电池组件此时将会发热，这就是热斑效应。

这种效应能严重破坏光伏电池，有光照的光伏电池所产生的部分或者全部能量，都可能被遮蔽的电池所消耗。

为了防止光伏电池由于热斑效应而遭受破坏，需要在光伏电池组件的正、负极两端并联一个旁路二极管，实现电流的旁路，保护光伏阵列。

除了电方面的保护，还要考虑机械方面的保护，如防风、防雨、防雹能力，另外，为了防止鸟粪沾污光伏电池表面引起热斑效应，还需要在方阵顶上特别安装驱鸟器。

太阳能无线视频监控系统建设组织方案一、项目背景近年来，随着城市安防需求的增加和太阳能技术的成熟发展，太阳能无线视频监控系统成为城市安防建设的重要组成部分。

与传统有线视频监控系统相比，太阳能无线视频监控系统具有灵活布点、方便维护、环保节能等优势，能够满足城市安防监控的要求。

二、项目目标1.建设一个覆盖整个城市的太阳能无线视频监控系统，实现对公共安全场所、交通要道、重要设施等区域的全面监控。

2.能够实时传输视频信号并进行远程监控和管理。

3.高效利用太阳能资源，实现系统的自主供电。

三、组织方案1.确定项目组成员项目组成员包括项目经理、技术工程师、设计师、施工队伍等，他们将共同负责项目的规划、设计、施工和运营。

2.项目规划（1）确定项目范围：明确需要安装监控系统的区域范围，并根据实际需求划分为不同的监控区域。

（2）确定监控点位：根据各区域的安全需求，确定监控系统的具体点位数量和位置，确保全面监控。

（3）确定设备需求：根据监控点位数量和位置，确定所需的摄像头、视频传输设备、存储设备等。

（4）确定太阳能供电方式：根据监控点位的分布情况和太阳能资源的充足程度，确定采用集中供电或分散供电的方式。

3.设计方案（1）确定摄像头类型：根据监控点位的具体应用场景和需求，选择合适的摄像头类型，如固定摄像头、云台摄像头等。

（2）确定视频传输方案：选择适合的无线传输技术，如Wi-Fi、4G 等，确保视频信号的稳定传输。

（3）设计太阳能供电系统：根据太阳能资源和监控点位的使用情况，设计太阳能供电系统，包括太阳能电池板、电池组、光电转换器等设备。

4.施工方案（1）摄像头安装：根据设计方案中摄像头的具体要求和监控点位的实际情况，进行摄像头的安装和调试工作。

（2）设备联网：将摄像头和视频传输设备进行网络联接，确保视频信号的传输稳定。

（3）太阳能供电系统安装：根据设计方案中太阳能供电系统的布置要求，进行太阳能电池板、电池组、光电转换器等设备的安装和调试。
