除尘管道风速标准

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB（A），商务办公≤45dB（A）二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：（1）人不经常停留的地方；（2）房间的边和角；（3）有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：2.5～4.0 m/s风机盘管接风管的风速：通常为1.5～2.0 m/s，不能大于2.5 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围（面积）的长宽不宜大于1:1.5，送风水平射程与垂直射程（）平顶至工作区上边界的距离）的比值，宜保持在0.5～1.5之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在3.5米左右，320×320米在4.2米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过1.2mm)B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡计算机气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统？每个系统在扫描区域？………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m³/h)Q q、Q x —室内总全冷负荷和总显冷负荷（KW）H n —室内空气焓值（KJ/Kg)H s —送风焓值（KJ/Kg)t n —室内温度（℃)t s —送风温度（℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取1.01 KJ/(Kg. ℃)ρ—空气密度(Kg/m³)，在标准大气压下，空气稳定20℃时，取1.2 Kg/m³舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积（㎡）G —风管内风量（m³/h）V —风管内风速（m/h），一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格（mm）：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格（mm）：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形（方形）散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形（方形）散流器：1气流型式为贴附型（平送型）、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为（A+75）×（B+75）◇三面吹散流器：1气流型式为贴附型（平送型）、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞1.5米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附（平送）型、3可以供给较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24´◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式（变风量）喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积达到射程，风量的控制，适用于大型厅展，以达到侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸（假定流速法）风口的风速选择卡参考下表流程七：阻力平衡计算机气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为0.8～1.5Pa/mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，避免空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m³/h，风速9m/s，得风管尺寸=40000m³/h除以9m/s除以3600s=1.23㎡=1.5m*0.82 风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件（如三通、弯头）本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可对比表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速（m/s）表6-2-2 空调系统低速风管内的空气流速表6-2-3 除尘风管的最小风速（m/s）3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用规范统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点达到预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.若超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，达到阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D´—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P´—要求达到的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，达到阻力平衡.增大后的风量按下式计算：(6-2-3式中 L´—调整后的支管风量m³/hL —原设计的支管风量m³/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，达到预期的流量分配.5、计算系统的总阻力。

除尘风机选型计算一、风机需求烟梗风送除尘点除尘风量为11500m³/h，风送管道设计风速25m/s左右，除尘管道设计风速20m/s左右；烟梗除轻杂除尘风量为5000m³/h，除尘管道设计风速18m/s左右；四个烟梗转接除尘点除尘风量为8000m³/h，每个点除尘为风量为2000m³/h，除尘管道设计风速18m/s左右。

整个烟梗投料总除尘风量为24500m³/h。

二、风机选型计算1、方案一风机选型计算1.1设备选型目前方案设计为烟梗风送除尘采用一台除尘器，设备选型为JH2-12C，处理风量为8000-12000m³/h。

烟梗除轻杂除尘及四个烟梗转接除尘点共用一台除尘器，设备选型为JH2-18C，处理风量为13500-16500m³/h。

1.2风机选型计算1.2.1烟梗风送除尘风机选型计算1.2.1.1参数计算由除尘方案布局图可知：烟梗风送除尘压损包括：除尘器、落料器箱、风送管道、除尘管道及吸口及其他压损及组成。

主机设备除尘器（除尘器）压损P1=1500Pa根据我们公司落料器参数，落料器设备阻力P2=1200Pa吸口及其他压损P3=500Pa除尘管道压力损失△P：气体在圆管内流动时，在直线管段产生摩擦阻力；在阀门、三通、弯头、变径等出产生局部阻力，这两种阻力导致气体压力损耗。

因此管道的压力损失为管道的直线管段摩擦阻力和局部阻力之和。

即：式中：△P---管道压力损失，Pa；△P1---直线管段摩擦阻力，Pa；△P2---管道局部，Pa。

a直线管段摩擦阻力计算公式：式中：△P1---直线管段摩擦阻力，Pa；λ---管道摩擦阻力系数，参考常用管道摩擦阻力系数表可查；--直线管段长度，m；d---管道内径，m；ρ---空气密度，Kg/m³；v---管道内流速，m/s；g---重力加速度，m/s²；b局部阻力计算公式：式中：△P2---局部阻力，Pa；ζ---局部阻力系数，参考管道附件局部阻力系数表可查；管道压损需要根据压损最大的一路直管进行计算，根据方案图：根据上述公式计算各段管道压损经过计算管道系统压损合计△P=2670Pa。

洁净室风管面速标准洁净室风管面速标准是指洁净室中风管内空气流速的要求。

洁净室是一种具有控制空气污染度的特殊环境，需要对空气进行精确的控制，以确保洁净室内的空气质量符合特定要求。

而风管面速标准则是洁净室中风管内空气流动速度的重要参数，对于风管系统的设计和运行具有重要意义。

洁净室风管面速标准的制定，首先需要考虑的是洁净室的净化级别。

根据国际标准ISO 14644-1，洁净室分为不同的净化等级，分别为ISO 1到ISO 9。

净化等级越高，对空气质量的要求就越严格。

因此，洁净室风管面速标准应该根据洁净室的净化级别来确定。

一般来说，洁净室风管内的空气流动速度应该具备以下特点：1. 稳定性：风管内的空气流动速度应该保持稳定，不受外界环境的影响。

这可以通过风管系统的设计和调试来实现，比如采用风量调节装置来控制风管内的空气流动速度。

2. 均匀性：风管内的空气流动速度应该在整个风管内保持均匀。

不同位置的空气流动速度不能有明显差异，以确保洁净室内的空气质量均匀达标。

3. 合理性：风管内的空气流动速度应该符合洁净室的净化要求，并与其他净化设备的工作参数相匹配。

这可以根据洁净室的净化级别和其他净化设备的性能要求来确定。

根据国际标准ISO 14644-1，不同净化等级对风管面速的要求如下：- ISO 1至ISO 2级：风管内的空气流动速度应该不小于0.36m/s。

- ISO 3至ISO 4级：风管内的空气流动速度应该不小于0.45m/s。

- ISO 5级：风管内的空气流动速度应该不小于0.5 m/s。

- ISO 6至ISO 9级：风管内的空气流动速度应该不小于0.65m/s。

这些标准是根据对空气颗粒污染物的要求而制定的。

空气流动速度过高会增加细小颗粒的悬浮时间，从而会增加空气污染的风险。

而空气流动速度过低则会导致空气不易流通，从而影响洁净室内的空气质量。

因此，洁净室风管面速标准的制定需要找到平衡点，既要满足净化要求，又要考虑空气流动的合理性。

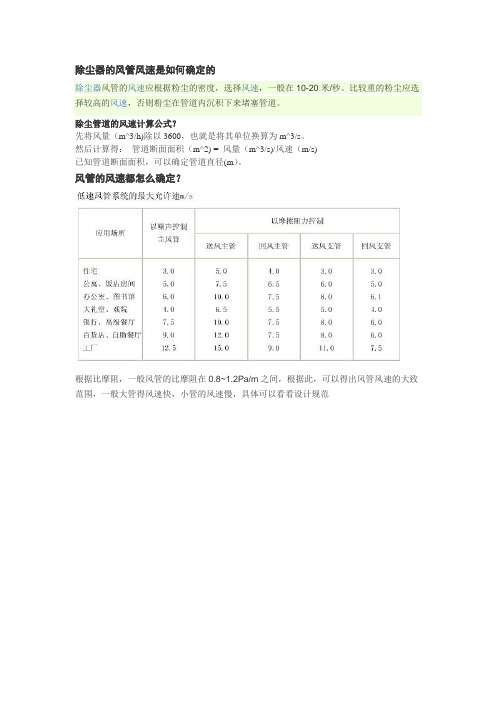

除尘器的风管风速是如何确定的
除尘器风管的风速应根据粉尘的密度，选择风速，一般在10-20米/秒。

比较重的粉尘应选择较高的风速，否则粉尘在管道内沉积下来堵塞管道。

除尘管道的风速计算公式？
先将风量（m^3/h)除以3600，也就是将其单位换算为m^3/s。

然后计算得：管道断面面积（m^2) = 风量（m^3/s)/风速（m/s)
已知管道断面面积，可以确定管道直径(m）。

风管的风速都怎么确定？
根据比摩阻，一般风管的比摩阻在0.8~1.2Pa/m之间，根据此，可以得出风管风速的大致范围，一般大管得风速快，小管的风速慢，具体可以看看设计规范。

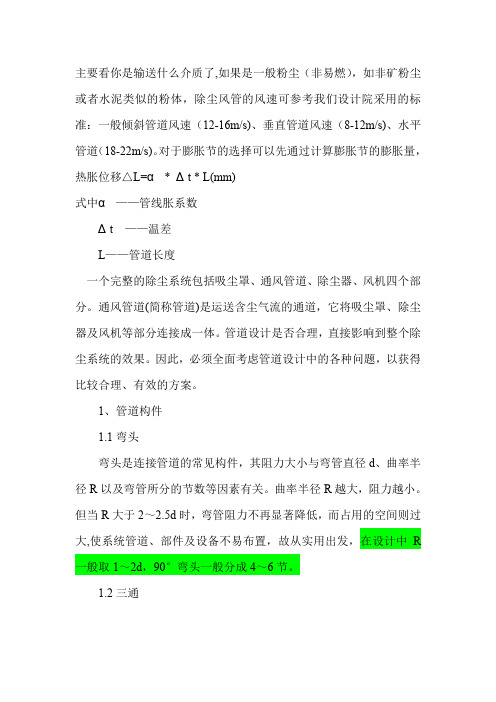

主要看你是输送什么介质了,如果是一般粉尘（非易燃），如非矿粉尘或者水泥类似的粉体，除尘风管的风速可参考我们设计院采用的标准：一般倾斜管道风速（12-16m/s)、垂直管道风速（8-12m/s)、水平管道（18-22m/s)。

对于膨胀节的选择可以先通过计算膨胀节的膨胀量，热胀位移△L=α* Δt * L(mm)式中α——管线胀系数Δt ——温差L——管道长度一个完整的除尘系统包括吸尘罩、通风管道、除尘器、风机四个部分。

通风管道(简称管道)是运送含尘气流的通道，它将吸尘罩、除尘器及风机等部分连接成一体。

管道设计是否合理，直接影响到整个除尘系统的效果。

因此，必须全面考虑管道设计中的各种问题，以获得比较合理、有效的方案。

1、管道构件1.1弯头弯头是连接管道的常见构件，其阻力大小与弯管直径d、曲率半径R以及弯管所分的节数等因素有关。

曲率半径R越大，阻力越小。

但当R大于2～2.5d时，弯管阻力不再显著降低，而占用的空间则过大,使系统管道、部件及设备不易布置，故从实用出发，在设计中R 一般取1～2d，90°弯头一般分成4～6节。

1.2三通在集中风网的除尘系统中，常采用气流汇合部件——三通。

合流三通中两支管气流速度不同时，会发生引射作用，同时伴随有能量交换，即流速大的失去能量，流速小的得到能量，但总的能量是损失的。

为了减小三通的阻力，应避免出现引射现象。

设计时最好使两个支管与总管的气流速度相等，即V1+V2=V3，则两支管与总管截面直径之间的关系为d1^2+d2^2=d3^2。

三通的阻力与气流方向有关，两支管间的夹角一般取15°～30°，以保证气流畅通，减少阻力损失。

三通不能采用T形连接，因为T形连接的三通阻力比合理的连接方式大4～5倍。

另外，尽量避免使用四通，因为气流在四通干扰很大，严重影响吸风效果，降低系统的效率。

1.3渐扩管气体在管道中流动时，如管道的截面骤然由小变大，则气流也骤然扩大，引起较大的冲击压力损失。

... . .风速标准：GBZ/T 194-2007《工作场所防止职业中毒卫生工程防护措施规》6.2.6 有毒有害物质被吸入排毒罩口的过程，不应通过操作者的呼吸带，排毒要求的控制风速在0.25～3m/s之间，常用风速为0.5～1.5m/s。

管道风速采用8～12m/s。

AQ 4214-2011 《焊接工艺防尘防毒技术规》6.10 a) 局部通风应控制焊接电弧附近的风速，吸尘罩控制点的控制风速应为0.5～1.0 m/s。

6.10 c)使用固定式排烟罩时，有毒气体、粉尘等不经过操作者呼吸带，排放口的风速以1.0 m/s为宜。

AQ/T4274-2016 局部排风设施控制风速检测与评估技术规（2016年3月1号实施）.z. . . .. ... .AQ4211-2010家具制造业手动喷漆房通风排毒设施技术规程工业通风第四版36页.z. . . .. ... . 40-41页通风除尘设备设计手册---胡传鼎30页简明通风设计手册---一坚125页.z. . . .. ... . 126页.z. . . .. ... .128页136-138.z. . . .. ... ..z. . . .. ... .254页.z. . . .. ... .GB 7692-2012 涂装作业安全规程涂漆前处理工艺安全及其通风净化AQ2013.1-2008 金属非金属地下矿山通风技术规通风系统 .z. . . .. ... .GB20698 化工采暖通风与空调设计规.z. . . .. ... ..z. . . .。

除尘器管道设计规范篇一：除尘器管道的设计原则除尘器管道的设计原则一、除尘通风管道的分类除尘通风系统通常叫通风网路，简称风网。

风网一般有两种形式，一种是单独风网，它是一部机器或一个吸点单独用一台通风机进行吸风的网路（如图1#）。

另一种是集中风网，它是两个或两个以上的吸点共用一台通风机进行吸风的网路（如图2#）。

集中风网在现实中应用较为普遍。

二、单独风网与集中风网的比较。

单独风网管道一般比较简单，风量容易调节和控制。

但是设备投资较大，每台机器设置一台风机和电机，相对增加了占地面积和安排的困难。

集中风网管道动力消耗、设备造价和维护费用都比较经济，粉尘处理和回收较简单。

但集中风网运行调节比较困难，当一个风网吸点的风量发生变化时，就会影响到整个网路。

单独风网与集中风网各有优缺点，在应用中需要根据实际情况而确定。

三、集中风网的组合原则（单独风网略过。

）1、组合在同一风网中的机器设备内吸出的粉尘在品质上应该是相类似的。

各机器设备的工艺任务是不同的，它们产生的粉尘在品质与价值上也就不一样。

例如（在饲料加工厂），在清理车间中初步清理时所形成的粉尘大都是泥、沙等无机粉尘利用价值低；而后来清理时产生的粉尘则含有一些皮壳和破碎原料等有机物质，有一定的利用价值，因此前后清理过程的吸风在可能条件下应分开装设。

2、机器工作的间隙时间应该相同即组合在同一网中的机器设备，工作的时间应该相同。

这样可以使通风机的符合保持稳定。

如果风网中的机器或吸点因不时停歇而关闭吸风时，则会造成其它风管中风速的频繁变化，从而影响工艺效果。

对于相互交错进行工作的机器设备也可接在同一风网上，但它们的风量应该相同。

3、管道设计力求简单经济合理这个原则要求组合在同一风网中的机器之间的距离要短；为防止粉尘在管道内沉积，风管尽可能垂直铺设，尽量减少弯曲和水平部分。

4、风机的安放位置合适风机一般应安装在除尘器之后（采用吸气式），以减少粉尘对风机的磨损。

当然，上面几个原则有时有相互的，例如，吸出物相同的机器在组合成一个风网时，有时管道配置却并不简单。

一、室内风管风速选择表1、低速风管系统的推荐和最大的流速m/s2、低速风管系统的最大允许速m/s注：民用住在≤35dB〔A〕，商务办公≤45dB〔A〕二、室内风口风速选择表1、送风口风速2、以噪音标准控制的允许送风流速m/s3、推荐的送风口流速m/s4、送风口之最大允许流速m/s5、回风口风速6、回风格栅的推荐流速m/s7、百叶窗的推荐流速m/s8、逗留区流速与人体感觉的关系三、通风系统设计1、送风口布置间距回风口应根据具体情况布置一般原则：〔1〕人不经常停留的地方；〔2〕房间的边和角；〔3〕有利于气流的组织2、标准型号风盘所接散流器的尺寸表-办公室注：办公室推荐送风口流速：2.5～4.0 m/s风机盘管接风管的风速：通常为1.5～2.0 m/s，不能大于2.5 m/s，否则会将冷凝水带出来.3、散流器布置散流器平送时，宜按对称布置或者梅花形布置，散流器中心与侧墙的距离不宜小于1000mm；圆形或方形散流器布置时，其相应送风范围〔面积〕的长宽不宜大于1:1.5，送风水平射程与垂直射程〔〕平顶至工作区上边界的距离〕的比值，宜保持在0.5～1.5之间.实际上这要看装饰要求而定，如250×250的散流器，间距一般在3.5米左右，320×320米在4.2米左右.四、风管、风口分类1、风管分类1)按风管材料A、镀锌钢板风管：常用在空调送、回风管道(优点：使用寿命较长，摩擦阻力小，制作快速方便，可工厂预制也可现场临时制作；缺点：受加工设备限制，厚度不宜超过1.2mm)B、普通钢板风管：常用在厨房炉具排油烟以及防油烟风道上(要求2mm上只能采用普通钢板焊接而成，对焊接技术有一定要求)C、无机玻璃钢风管：常用于消防防排烟系统(优点：具有耐腐蚀、使用寿命长，强度较高的优点，造价与钢板风管基本相同；缺点：质量不稳定，某些厂商生产的材料质量比较差，强度和耐火性达不到要求，现场维修较困难)D、硅酸盐板风管：常用排烟管道(优点与无机玻璃钢板相类似，显著特点是防火性能较好；缺点：综合造价较高)E、复合保温板风管：常用有：上海万博(铝箔聚氨酯)、湖南中野(酚醛树脂)、北京百夏(BBS)、铝箔玻璃绵保温风管等F、软风管：常用有铝箔型软管、铝制波纹型半软管、波纤管(在工程上具有施工简单、灵活方便等特点，但其风管阻力比较大，且对施工管理要求比较高)G、其他风管：土建、砖茄、布风管等2)按风管作用分：送风、回风、排风、新风管等3)按风管内风速分：低速、高速风2、风口分类：1)按风口材料分：铝合金风口、铸钢风口、塑料风口、木制风口等2)按风口形状及功能分：A、百叶风口：门铰式百叶风口、单层百叶、双层百叶、防雨百叶等B、散流器：方形散流器、矩形散流器、圆形散流器、圆盘散流器、三面吹型散流器、线槽型散流器等C、旋流风口：具有送出旋转达射流，诱导比大，风俗衰减快等特点D、球型喷口：送风距离大，适合送风距离较大的地方，如各种大厅、展厅及大型装配车间等E、其他风口：球形排风口、栅格形风口、装饰板风口等五、风管、风口设计流程流程一：风系统的划分→流程二：系统风量计算→流程三：确定送风方式→流程四：确定风管布置→流程五：计算风管尺寸→流程六：风口设计选型→流程七：阻力平衡电脑气流组织校核流程一：风系统的划分一个完整的风系统至少应包括：送风段、送风口、回风口、回风段、设备装置根据空调房间的功能、类型、空间等情况进行空调系统划分：分几个系统？每个系统在扫描区域？………在水系统中的大面积区域，一般设有机房，则个根据机房情况进行系统划分，而对于多联机系统来说，内机风量有限，且型号比较固定，根据已有型号进行合理的系统划分即可流程二：系统风量计算送风量计算的依据：空调房间的送风量G通常按照夏季最大的室内冷负荷，由下公式计算确定：公式： G = 3600Q q/ρ(h n-h s) = 3600Q x/ρc(t n-t s) (m³/h)Q q、Q x —室内总全冷负荷和总显冷负荷〔KW〕H n —室内空气焓值〔KJ/Kg)H s —送风焓值〔KJ/Kg)t n —室内温度〔℃)t s —送风温度〔℃)c —空气定压比热[KJ/(Kg. ℃)] ，可取1.01 KJ/(Kg. ℃)ρ—空气密度(Kg/m³)，在标准大气压下，空气稳定20℃时，取1.2 Kg/m³舒适型空调和工艺空调的送风温度差可参考下表选取：注：一般在多联机设计中，一般是根据室内冷负荷确定室内机的选择，因此室内的风系统可查相关产品手册确定，根据空调房间的区域面积确定风口个数，根据送风距离选择中或高静压的机型，从而主管及各支管的风量就已经确定.流程三：确定送风方式根据房间功能及装修要求等情况去顶送风方式：侧送侧回、侧送上回、侧送下回、上送上会、上上送下回流程四：确定风管布置根据房间面积、层高及装修要求等情况确定风管的布置：主管走向、支管布置、送/回风管位置流程五：计算风管尺寸采用嘉定流速计算风管截面积，确定风管尺寸1、公式： S=G/3600V确定主风管及各分支管截面积S —风管截面积〔㎡〕G —风管内风量〔m³/h〕V —风管内风速〔m/h〕，一般做设计时候，空调送风主管风速不宜大于6 m/h，支管风速不宜大于3 m/h，具体风速可参照下表：低速风管内的风速m/s高速风管内的风速2、根据风管截面积参照风管常规尺寸表选择合适的风管尺寸：圆形常用规格〔mm〕：Φ100、Φ120、Φ140、Φ160、Φ180、Φ200、Φ220、Φ250、Φ280、Φ320、Φ360、Φ400、Φ450、、Φ500、、Φ560、、Φ630、、Φ700、、Φ800、、Φ900、、Φ1000、、Φ1120、、Φ1250、Φ1400、Φ1600、、Φ1800、、Φ2000矩形常用规格〔mm〕：120×120、160×120、200×120、250×120、160×160、200×160、250×160、320×160、200×200、250×200、320×200、400×200、500×200、250×250、320×250、400×250、500×250、630×250、320×320、400×320、500×320、630×320、800×320、1000×320、400×400、500×400、630×400、800×400、1000×400、1250×400、500×500、630×500、800×500、1000×500、1250×500、1600×500、630×630、800×630、1000×630、1250×630、1600×630、800×800、1000×800、1250×800、1600×800、2000×800、1000×1000、1250×1000、1600×1000、2000×1000、1600×1250、2000×1250流程六：风口设计选型1、根据房间功能及气流组织选择合适的风口类型A、在离吊顶高度为2～4米的顶部送风中选择什么样的风口比较合适：双层百叶、圆形〔方形〕散流器、单层百叶、旋流风口B、在一般的侧送风的系统中选择什么样的风口比较合适：双层百叶、单层百叶C、在空间比较大的展厅、体育馆、多功能厅、大堂等一般选择什么样的风口比较合适：双层百叶、圆形〔方形〕散流器、单层百叶、旋流风口、球形喷口各种不同的风口的特点和使用范围◇双层百叶风口：1调节式百叶送风口、2可直接与风机盘管配套使用、3用于集中空调系统的末端，调节叶角度，可得到相应送风距离和扩散角、4前排叶片平行于短边为A型，叶片平行于长边为B型◇单层百叶风口：1可用于回风系统、2调节式百叶风口、3可以配过滤器和多叶对开调节阀叶片平行于短边为A型，叶片平行于长边为B型◇侧壁格栅风口：1可用做回风和新风口、2装在墙壁上比较美观，看不见后面的东西、3作为新风口时，后面加铝板网或过滤网、4不注明时，叶片平行于长边◇可开式风口：1适用于做回风口、2还可兼做检修口、3此风口不宜做的太大，但B尺寸也不宜≤170mm、4此风口也称铰链式风口◇矩形〔方形〕散流器：1气流型式为贴附型〔平送型〕、2适用于底层吊顶送风系统、3按送风距离确定颈部的风速、4中间叶片芯为可拆卸，便于安装，调试、5送风加调节阀，回风可加过滤器、6天花板开洞尺寸为颈尺寸加75mm，即为〔A+75〕×〔B+75〕◇三面吹散流器：1气流型式为贴附型〔平送型〕、2适用于顶棚的靠墙一侧或局部送风、3中间叶片芯为可拆卸，便于安装，调试◇条形直片式散流器：1突了线性设计特点、2用于室内和环形分布的送，回风、3可根据装饰要求做各种造型、4风口后面可配黑色铝板网，可看不见里面，起遮挡作用、5多个风口并接使用，并缝处有插接板◇条缝活叶型风口：1有其独特设计、2可根据装饰要求做各种造型、3每一组槽内存两个可调叶片，可调制气旋方向和大小、4可根据要求做多组，但不宜做的太宽，最多不得超过十组◇自垂百叶式风口：1用于正压的空调房间的启动排气、2用于新风口处和排风口处、3靠风口百叶自然下垂，隔绝室内外空气交换，当室内气压大于室外时，气流将百叶吹开而向外排气室外空气又不能流入室内、4本风口有单向止回作用、5订货时需说明吹出的方向，即A型或B型◇地送风固定百叶风口：1此风口型材刚性好，并斜向送风、2此风口有单向(A)和双向(B)型两种形式、3此风口用于地面送回风，所以不宜做的过大◇遮光百叶风口：1此风口用于暗室通风且遮光、2可用于门上或墙上、3此风口不宜做的过大◇弧形风口：1可用于吊顶安装时的侧弯弧形亦可为侧面安装的内弯随向弧形、2最好根据工地现场弧形板弯制、3弯曲半径不宜做得过小，R＞1.5米为宜◇网式回风口：1结构简单、2可用室外和室内自然通风、3中间用瓦楞铝板网做为通风过滤材料◇可拆卸式风口：1此风口后可配过滤网、2可以方便拆装、3可做检查门使用◇风口多叶对开调节阀：1其调节方案是摘下风口的中心叶片在用螺刀调节中心螺杆◇圆形散流器：1用于冷暖送风，常安装在顶棚上、2吹出气流呈贴附〔平送〕型、3可以供应较大的风量、4可于圆形对开调节阀配套使用◇圆盘式散流器：1用于冷暖送风，常安装在顶棚上、2出口风速大，射程远、3气流特性属于散流下送型、4能以较小的风量供应较大的地面面积、5可与圆形对开调节阀配套使用◇小圆形散流器：1用于冷暖送风安装在顶棚上、2气流特性属于下送型、3此风口造型别致，小巧玲珑、4用于顶棚较低的较小房间送风，其中Φ126. Φ205叶片密度大，其余规格叶片单边间距为25mm◇圆形斜叶片散流器：1适用于在外墙上作新风口、2适用于墙上做回风口、3叶片倾斜24´◇圆环形叶片散流器：1送风距离远、2适用于较高的顶棚、3造型新颖美观◇球形风口：1是一种喷口型送风口，风口流速高、2可以在顶角为35°的圆锥形空间内随意转动调节，按指定方向送风、3适用于高大屋顶高速送风或局部供冷的场合◇球形排气罩：1可安装于室内墙壁的排气罩、2适用于厨房、厕所的排气、3其外观美观◇防水百叶风口：1其叶片设计成特殊形状、2只有防雨溅入内部的功能，一般安装在外墙上做新风口、3风口后面可以加铝板网，以防鸟或虫进入◇可开式单层百叶风口：1回风口可开与送风口单双百叶相对应装饰效果好、2便于安装，清洗过滤网、3适宜宽度120-200之间◇可开式方形散流器：1回风口与送风方型散流器相对应适合于大厅等宽大的客厅房间装饰，使造型风格上得到完美的统一、2便于安装，清洗过滤网、3可加工成方型和矩形两个规格的可开型矩形散流器◇外墙口风：1此风口安装在外墙上，即通风又防雨水流入、2用一种装饰型材粘贴在外框四周、3外框于叶片较一般通风风口型材刚性好，因而可以做成较大尺寸、4风口后面可以装拼接式过滤器◇文丘里式〔变风量〕喷口：1风口出口段采用特形曲线，使之喷射距离更远、2喷口内一般调节芯可以轴向移动、3可以调节出风而积到达射程，风量的控制，适用于大型厅展，以到达侧向吹出距离远，并扩展其流向下扩展◇带灯箱，静压箱的条缝送风口2、根据风量确定风口尺寸〔假定流速法〕风口的风速选择卡参考下表流程七：阻力平衡电脑气流组织校核1、计算最不利环路的压力损失并校核各支管阻力平衡1)简单计算最不利环路的压力损失A、摩擦压力损失值：Pm为0.8～1.5Pa/mB、P=Pm×L×(1+K)L为风管总长度弯头三通多时，K=3～5弯头三通少时，K=1～22)校核各支管阻力平衡，如分支管比较多时，需在各分支管上装风量调节阀2、室内气流组织校核校核各空调风系统的气流组织是否出现短路校核室内空气循环是否合理，防止空调四区的出现校核新风系统与排风系统是否合理风口的距离是否合理风量风管计算方法风管：风管尺寸=风量/风速风量=房间面积*房间高*换气次数例：风量40000m³/h，风速9m/s，得风管尺寸=40000m³/h除以9m/s除以3600s=1.23㎡=1.5m*0.82 风管尺寸：1500×800mm，而根据矩形常用规格只有：1600×800 mm风速需要根据噪音要求调整的通风工程以假定流速法为例，其计算步骤和方法如下：1、绘制通风或空调系统轴测图，对各管段进行编号，标注长度和风量段长度一般按两管件间中心线长度计算，不扣除管件〔如三通、弯头〕本身的长度2、确定合理的空气流速风管内的空气流速对通风、空调系统的经济性有较大的影响.流速高，风管断面小，材料耗用少，建造费用小；但是系统的阻力大，动力消耗增大，运用费用增加.对除尘系统会增加设备和管道的磨损，对空调系统会增加噪声.流速低，阻力小，动力消耗少；但是风管断面大，材料和建造费用大，风管占用的空间也增大.对除尘系统流速过低会使粉尘沉积赌塞管道.因此，必须通过全面的技术经济比较选定合理的流速.根据经验总结，风管内的空气流速可按表6-2-1、表6-2-2及表6-2-3确定.除尘器后风管内的流速可比照表6-2-3中的数值适当减小.表6-2-1 一般通风系统中常用空气流速〔m/s〕表6-2-2 空调系统低速风管内的空气流速表6-2-3 除尘风管的最小风速〔m/s〕3、据各风管的风量和选择的流速，按式(6-2-1)计算各管段的断面尺寸，并计算摩擦阻力和局部阻力.定风管断面尺寸时，应采用标准统一规定的通风管道规格，以利于工业化工制作.风管断面尺寸确定后，应按管内实际流速计算阻力.阻力计算应从最不利环路(即阻力最大的环路)开始.袋式除尘器和静电除尘器后风管内的风量应把漏风量和反吹风量计入.在正常运行条件下，除尘器的漏风率应不大于5%.4、并联管路的阻力平衡调节了保证各种、排风点到达预期的风量，两并联支管的阻力必须保持平衡.对一般的通风系统，两支管的阻力差应不超过15%，除尘系统应不超过10%.假设超过上述规定，可采用下述方法调节其阻力平衡.(1)调整支管管径这种方法是通过改变支管管径改变支管的阻力，到达阻力平衡.调整后的管径按下式计算：(6-2-2)式中 D´—调整后的管径mmD —原设计的管径mm△P —原设计的支管阻力Pa△P´—要求到达的支管阻力Pa应当指出，采用本方法时，不宜改变三通的支管直径，可在三通支管上先增设一节渐扩(缩)管，以免引起三通局部阻力的变化(2)增大风量当两支管的阻力相差不大时，例如在20%以内，可不改变支管管径，将阻力小的那段支管的流量适当加大，到达阻力平衡.增大后的风量按下式计算：(6-2-3式中 L´—调整后的支管风量m³/hL —原设计的支管风量m³/h采用本方法会引起后面干管内的流量相应增大，阻力也随之增大；同时风机的风量和风压也会相应增大(3)阀门调节通过改变阀门开度，调节管道阻力，从理论上讲是一种最简单易行的方法.必须指出，对一个多支管的通风空调系统进行实际调试，是一项复杂的技术工作.必须进行反复的调整、测试才能完成，到达预期的流量分配.5、计算系统的总阻力。
