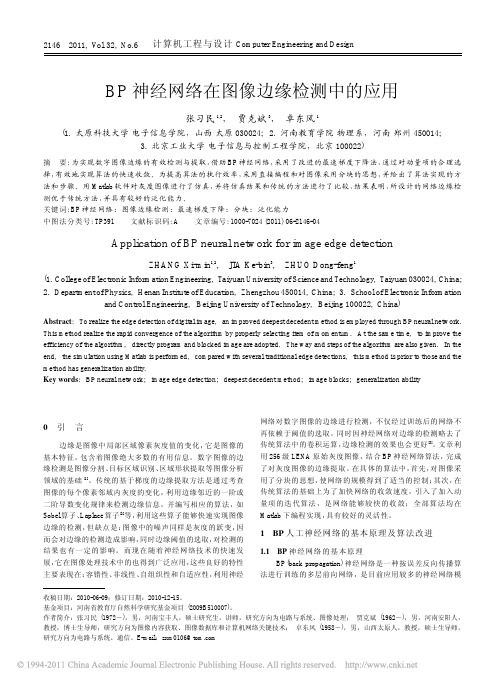

0引言边缘是图像中局部区域像素灰度值的变化，它是图像的基本特征，包含着图像绝大多数的有用信息。
数字图像的边缘检测是图像分割、目标区域识别、区域形状提取等图像分析领域的基础[1]。
传统的基于梯度的边缘提取方法是通过考查图像的每个像素邻域内灰度的变化，利用边缘邻近的一阶或二阶导数变化规律来检测边缘信息，并编写相应的算法，如Sobel算子、Laplace算子[2]等，利用这些算子能够快速实现图像边缘的检测，但缺点是：图像中的噪声同样是灰度的跃变，因而会对边缘的检测造成影响，同时边缘阈值的选取，对检测的结果也有一定的影响。
而现在随着神经网络技术的快速发展，它在图像处理技术中的也得到广泛应用，这些良好的特性主要表现在：容错性、非线性、自组织性和自适应性，利用神经网络对数字图像的边缘进行检测，不仅经过训练后的网络不再依赖于阈值的选取。
同时因神经网络对边缘的检测略去了传统算法中的卷积运算，边缘检测的效果也会更好[3]。
文章利用256级LENA原始灰度图像，结合BP神经网络算法，完成了对灰度图像的边缘提取。
在具体的算法中，首先，对图像采用了分块的思想，使网络的规模得到了适当的控制；其次，在传统算法的基础上为了加快网络的收敛速度，引入了加入动量项的迭代算法，是网络能够较快的收敛；全部算法均在Matlab下编程实现，具有较好的灵活性。
1BP人工神经网络的基本原理及算法改进1.1BP神经网络的基本原理BP(back propagation)神经网络是一种按误差反向传播算法进行训练的多层前向网络，是目前应用较多的神经网络模收稿日期：2010-06-09；修订日期：2010-12-15。
型之一，它能学习和存贮大量的输入输出映射关系，而无需事先揭示出描写这些关系的数学方程。
因而在应用中，显得结构简单、易于实现[5]。
BP 神经网络的结构包括输入层、隐层(又称中间层)和输出层构成。
其网络拓扑结构如图1所示。
BP 网络对权值的调整采用了反向传播的学习算法，这是一种有教师的学习方法。
