2019汽机专业施工质量验收范围划分表
编制：年月日
审核：年月日
批准：年月日
编制说明
为了确保“绿色供汽中心热电联产项目”汽机专业施工质量，协调好各级之间的质量检验关系，对汽机专业的质量进行有效的控制和质量监督检查，做到使业主满意，在施工过程中严格执行验评划分表要求，现编制汽机专业施工质量验收范围划分表，请相关人员遵照执行。
一. 编制依据
DL／T 5210.3—2018 电力建设施工质量验收规程第3部分：汽轮发电机组。
二. 适用范围
绿色供汽中心热电联产项目汽机专业施工质量验收。
三.验评资料编号规则：
工程编号：QJ-机组号-单位工程编号-分部工程编号-分项工程编号-检验批编号-流水号。
机组号：一号机组为01；二号机组为02；公用系统为00。
单位、分部、分项、检验批编号均为两位阿拉伯数字，流水号为三位阿拉伯数字。
例：#1汽轮机本体地脚螺栓安装工程编号为：QJ-01-01-01-01-06-001
四、由于部分图纸资料末到，本划分表根据合同工程量内容确定，难免存在不足之处，各方在执行中如有变更另行商议确定，待图纸到齐后增删验评划分内容。
汽机专业施工质量验收范围划分表。
永城电厂一期2×300MW 机组
工程质量验评项目划分
（汽机管道专业）
编制：
审核：
批准：
2003年5月
编制说明
本质量验评范围划分是根据中华人民共和国电力工业部发布的《火电施工质量检验及评定标准》（管道篇）（2000版）编写的，同时还依据施工组织总设计及招标文件，并结合施工图纸，根据永城项目现场的实际情况而编写的。
由于目前施工图纸不全，工程设计要求和相关技术要求还不明确，因此本验评范围划分部分内容在图纸到位后再及时进行调整和补充，同时对监理公司和业主的提出的相关意见及时进行修改。
河北省电力建设第一工程公司
永城电厂工程项目部质量部
专业：汽机管道共 6 页第1 页
专业：汽机管道共 6 页第2 页
专业：汽机管道共 6 页第3 页
专业：汽机管道共 6 页第4 页
专业：汽机管道共 6 页第5 页
专业：汽机管道共 6 页第6 页。
4011质量验收及评定范围表4.0.1 质量验收及评定范围要紧包含四部分内容：工程编号；质量检验项目的划分；验收单位；各分项工程检验批质量验收标准的套用。
表4.0.1-1及表4.0.1-2为火力发电厂土建工程质量验收及评定范围的基本模式。
4.0.2 火力发电厂土建工程质量验收应划分为单位（子单位）工程、分部（子分部）工程、分项工程与检验批。
火力发电厂土建工程质量评定仅对单位工程进行。
4.0.3 单位工程项目划分的原则：基本按具有独立生产（使用）功能或者独立施工条件的建筑物或者构筑物进行划分。
建筑规模较大的单位工程，可根据工程建设使用或者交付安装的需要，将其具有独立使用功能或者独立施工条件的部分分为一个子单位工程。
4.0.4 分部工程项目划分的原则：基本按建筑物或者构筑物工程的部位划分，同时兼顾专业性质；当分部工程较大或者较复杂时，可按材料种类、施工特点、施工程序、专业系统及类别等划分为若干子分部工程。
附属工程或者非生产建筑单位工程参照表4.0.1-2的原则划分。
4.0.5 分项工程划分的原则：建筑物或者构筑物工程基本按要紧工种或者材料、施工工艺、设备类别等工程划分；建筑设备安装工程通常按用途、种类及设备组别等划分；分项工程可由一个或者若干检验批构成。
4.0.6 检验批的划分原则：按同一的生产条件或者工艺、工序阶段或者按规定的方式汇总，由一定数量样本构成的检验体，可根据施工及质量操纵与专业验收需要按楼层、施工区段、变形缝等进行划分。
4.0.7 木结构与智能建筑工程及水消防工程外的特殊消防工程，在工程实际使用时，应根据国家有关标准规定，按本部分质量验收及评定范围划分的原则增列。
4.0.8 各工程均应按照表4.0.1-1及表4.0.1-2的基本模式，结合工程具体情况，制定工程项目的质量验收及评定范围。
质量验收及评定范围表可由承建工程的施工单位编制，监理单位审查，建设单位确认。

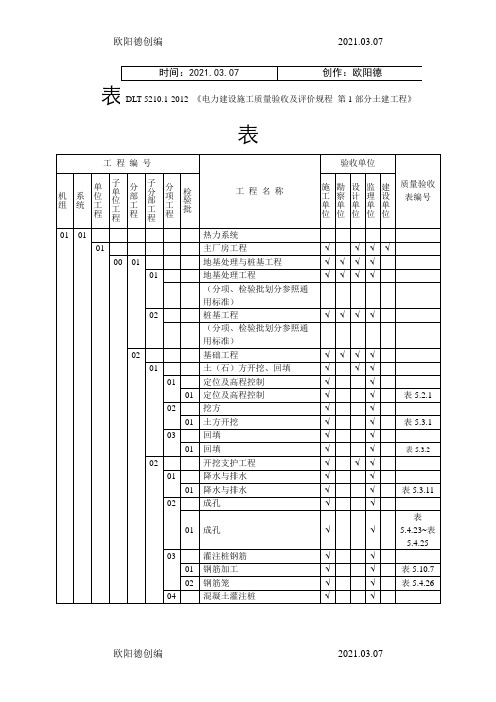

质量验收及评定范围表表4.0.1-1质量验收及评定范围表表4.0.1-1 续30表4.0.1-1 续36质量验收及评定范围表质量验收及评定范围表质量验收及评定范围表。
电力建设施工及验收技术规范汽轮机机组篇1总则1.1一般规定1.1.1本规范适用于单机容量为25～600MW，主蒸汽压力(表压)为3.4～16.7MPa(35～170kgf/cm2)，主蒸汽温度为435～550℃的火力发电厂国产汽轮发电机组本体及附属设备的施工及验收工作。
对于大于或小于上述参数和容量设备，以及参数和容量类似的进口设备可参照使用。
1.1.2汽轮发电机组的施工及验收工作必须以经批准的设计和设备制造厂的技术文件为依据，如需修改设备或变更以上文件规定，必须具备一定的审批手续。
有关管道、焊接、保温、油漆、化学水处理设备、化学清洗、热工仪表及控制装置等部分的施工，应按本规范相应专业篇的规定执行。
发电厂土建工程除按国家有关建筑工程及验收规范的规定执行外，还应按本规范的《建筑工程篇》执行，在本篇中提出有关土建的特殊要求，应按本篇规定执行。
有关电气设备安装的要求应按国标《电气装置安装工程施工及验收规范》执行。
1.1.3汽轮机组安装工程除按本篇执行外，还应遵守国务院及有关部门颁发的现行安全技术、劳动保护、环境保护、防火等规程的有关规定(参见附录Q)。
1.1.4本篇所列各项施工技术要求和验收质量标准为基本要求。
不论国产或进口机组施工时，首先应按设备订货合同、技术协议的要求及制造厂的正式图纸规定执行，如合同协议及制造厂无明确规定或规定不全面时，按本篇规定执行。
1.2 设备器材1.2.1设备安装前的保管应按存放地区的自然情况、气候条件、周围环境和存放时间的长短，参照部颁的SDJ68－84《电力基本建设火电设备维护保管规程》和设备技术文件对设备存放的要求，做好保管工作，防止设备变形、变质、腐蚀、损伤和丢失。
1.2.2设备订货时应规定由厂家提供和随设备交付的技术文件，作为施工及质量检验的重要依据，主要文件如下：(1)设备供货清单及设备装箱单；(2)设备的安装、运行、维护说明书和技术文件；(3)设备出厂证件、检验试验记录及重大缺陷记录；(4)设备装配图和部件结构图；(5)主要零部件材料的材质性能证件；(6)全部随箱图纸资料。
