整杆式高效智能甘蔗收割机的研究与应用摘要：本文依据当前甘蔗收割设备应用中存在的问题，研究整杆式高效智能甘蔗收割机，通过设置自动化控制关键模块，研发和完善在线自动扶蔗、导入、夹固、切根（刀盘自动升降）、断尾、传送、剥叶（自动调整）、甘蔗收集、暂存等功能,有效提高收割效率。
关键词：甘蔗收割机；整杆式；高效智能我国甘蔗主要分布在北纬24°以南的地区，其中以广东、广西、海南、云南等省区种植面积最大，大部分地区甘蔗收割以传统人工收割为主，劳动强度大，效率低。
甘蔗收割机械化滞后已成为我国甘蔗产业化发展的瓶颈问题，加快甘蔗生产的机械化程度发展已十分迫切。
近年来我国先后引进了数十台国外大型和中型切段式甘蔗联合收割机，使用中存在机器系统配套不合理、农机与农艺技术不匹配等问题。
在国家的支持下，自主研发机型开始已取得较大发展，但甘蔗收割机大体还存在一些关键技术问题没有解决。
针对上述问题，急需针对符合我国农艺要求的甘蔗联合收割机的研究。
1、甘蔗收割机种类目前主要甘蔗收获机应分为切断式甘蔗联合收割机和整杆式甘蔗联合收割机两类。
切段式甘蔗收割机在收割的同时完成切段工作，甘蔗从甘蔗机出来时是成段的，可直接用于榨糖。
切段式甘蔗收割机主要完成以下工序：扶蔗、切梢、收割、切段、清选、装载、蔗叶切碎还田等工序。
此类切段式甘蔗收割机适应坡度小于15°的地块，突出优点就是高效便捷、配套动力大、实现的功能多、基本可以实现生产的自动化以及全面机械化。
弊端有：宿根破头率大、含杂率高，工作可靠性低、甘蔗损耗率高，刀具维护差等问题。
且甘蔗收获必须在12小时内送到糖厂加工，否则将发生糖的损失和变质。
切断式甘蔗收获机受到糖厂加工设备、加工工艺等因素的制约。
整杆式甘蔗收割机生产出的甘蔗则是整根的，收割完成后可以直接进糖厂榨糖加工。
整杆式甘蔗收割机主要完成以下工序：在线自动扶蔗、导入、夹固、切根（刀盘自动升降）、断尾、传送、剥叶（自动调整）、甘蔗收集、暂存等功能,有效提高收割效率。
甘蔗整秆剥叶关键技术与剥叶机理研究牟向伟;黄煜;万理;黄植功;韦春荣;李寒阳【摘要】甘蔗是我国主要的糖料作物，目前我国甘蔗机械化收获技术水平较低导致蔗糖生产成本较高；而剥叶关键技术研究是甘蔗机械化收获技术发展的关键环节之一。
针对上述问题，分析了国内外关于甘蔗整秆剥叶关键技术与剥叶机理的研究现状，指出叶鞘剥离机理是甘蔗整秆剥叶关键技术研究的重点内容。
同时，提出了3个拟解决的关键科学问题：①叶鞘的基本破坏强度和破坏形式以及叶鞘剥离机理；②剥叶元件对叶鞘的破坏作用机理及其运动状态方程与动力学模型；③基于叶鞘剥离机理理论的甘蔗整秆剥叶关键技术。
%Sugarcane is the main sugar crop in China .At present , the sucrose cost in China is higher than that of world average .The main reason is that mechanization level for sugarcane harvesting is too low .Study on key technology of whole stalk sugarcane leaf-stripping is one of the key parts of the development of the sugarcane harvesting mechanical technolo -gy .For above problems , the research status on both domestic and overseas whole stalk sugarcane leaf -stripping was ana-lyzed .Study on the leaf sheath-stripping mechanism is the main content of research on key technology of whole stalk sug -arcane leaf-stripping .Three key issues are presented as followings:( 1 ) the fundamental failure strength , fracture forms of leaf sheath and its mechanism;( 2 ) the fracture mechanism of leaf sheath under the action of leaf-stripping elements and its motion state equation and the dynamic model and ( 3 ) key technology of whole stalk sugarcane leaf-stripping based on the theory of leaf sheath-stripping mechanism .【期刊名称】《农机化研究》【年(卷),期】2013(000)011【总页数】5页(P13-17)【关键词】甘蔗;整秆;剥叶;关键技术;机理【作者】牟向伟;黄煜;万理;黄植功;韦春荣;李寒阳【作者单位】广西师范大学电子工程学院，广西桂林 541004;广西师范大学电子工程学院，广西桂林 541004;广西师范大学电子工程学院，广西桂林 541004;广西师范大学电子工程学院，广西桂林 541004;广西师范大学电子工程学院，广西桂林 541004;广西师范大学电子工程学院，广西桂林 541004【正文语种】中文【中图分类】S225.5+30 引言甘蔗是我国主要的糖料作物，蔗糖产量占我国食糖总产量的90%以上，在我国农业经济中占有重要地位。

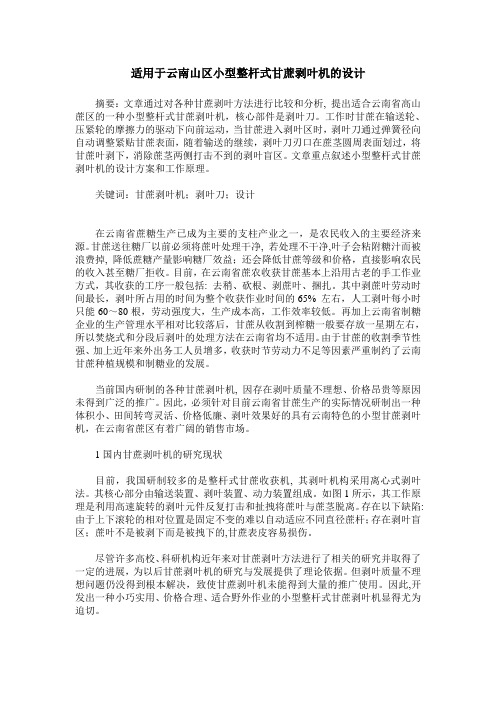

适用于云南山区小型整杆式甘蔗剥叶机的设计摘要：文章通过对各种甘蔗剥叶方法进行比较和分析, 提出适合云南省高山蔗区的一种小型整杆式甘蔗剥叶机，核心部件是剥叶刀。
工作时甘蔗在输送轮、压紧轮的摩擦力的驱动下向前运动，当甘蔗进入剥叶区时，剥叶刀通过弹簧径向自动调整紧贴甘蔗表面，随着输送的继续，剥叶刀刃口在蔗茎圆周表面划过，将甘蔗叶剥下，消除蔗茎两侧打击不到的剥叶盲区。
文章重点叙述小型整杆式甘蔗剥叶机的设计方案和工作原理。
关键词：甘蔗剥叶机；剥叶刀；设计在云南省蔗糖生产已成为主要的支柱产业之一，是农民收入的主要经济来源。
甘蔗送往糖厂以前必须将蔗叶处理干净, 若处理不干净,叶子会粘附糖汁而被浪费掉, 降低蔗糖产量影响糖厂效益；还会降低甘蔗等级和价格，直接影响农民的收入甚至糖厂拒收。
目前，在云南省蔗农收获甘蔗基本上沿用古老的手工作业方式，其收获的工序一般包括: 去稍、砍根、剥蔗叶、捆扎。
其中剥蔗叶劳动时间最长，剥叶所占用的时间为整个收获作业时间的65% 左右，人工剥叶每小时只能60～80根，劳动强度大，生产成本高，工作效率较低。
再加上云南省制糖企业的生产管理水平相对比较落后，甘蔗从收割到榨糖一般要存放一星期左右，所以焚烧式和分段后剥叶的处理方法在云南省均不适用。
由于甘蔗的收割季节性强、加上近年来外出务工人员增多，收获时节劳动力不足等因素严重制约了云南甘蔗种植规模和制糖业的发展。
当前国内研制的各种甘蔗剥叶机, 因存在剥叶质量不理想、价格昂贵等原因未得到广泛的推广。
因此，必须针对目前云南省甘蔗生产的实际情况研制出一种体积小、田间转弯灵活、价格低廉、剥叶效果好的具有云南特色的小型甘蔗剥叶机，在云南省蔗区有着广阔的销售市场。
1国内甘蔗剥叶机的研究现状目前，我国研制较多的是整杆式甘蔗收获机, 其剥叶机构采用离心式剥叶法。
其核心部分由输送装置、剥叶装置、动力装置组成。
如图1所示，其工作原理是利用高速旋转的剥叶元件反复打击和扯拽将蔗叶与蔗茎脱离。
整秆式甘蔗收割机收割效果研究张华伟;吴建明;张胜忠;赖振光;范业赓;李燕娇;周忠凤;陈荣发;吴宗猛;吴延勇;邓宇驰【期刊名称】《广西糖业》【年(卷),期】2024(44)2【摘要】广西蔗区生产上普遍使用中大型切断式收割机收割甘蔗,存在含杂率和损失率高、影响宿根蔗的生长和产量等问题,导致蔗区机械收割水平低,机收推进缓慢。
本研究利用中小型整秆式收割机开展甘蔗收割试验,分析其收割效果及对甘蔗品质和翌年宿根蔗生长的影响,结果发现,中小型整秆式收割机的甘蔗收割效率较高,单位时间内的收割效果相当于40个工人的砍收量,含杂率仅2.71%,损失率仅2.98%,留茬高度和破蔸率总体上优于人工砍收,未对甘蔗糖分、宿根蔗发株和生长造成不利影响,有较好的应用前景。
建议进一步加大中小型整秆式收割机研发和推广应用的支持力度,加强对收割效率、机械运行稳定性、倒伏甘蔗的收割、适合机收甘蔗品种和农机农艺融合技术等研究,并开展机械收割标准化基地建设与示范,多途径促进蔗区机收水平提升,为甘蔗生产上进一步优化升级和推广应用中小型整秆式收割机提供参考依据。
【总页数】4页(P93-96)【作者】张华伟;吴建明;张胜忠;赖振光;范业赓;李燕娇;周忠凤;陈荣发;吴宗猛;吴延勇;邓宇驰【作者单位】广西科创农业科技集团有限责任公司;广西农业科学院甘蔗研究所/广西甘蔗遗传改良重点实验室/农业农村部广西甘蔗生物技术与遗传改良重点实验室【正文语种】中文【中图分类】S225.53【相关文献】1.提高整秆式甘蔗收割机喂入速度的仿真试验及改进效果2.整秆式甘蔗收割机集堆装置重力自卸机构设计与仿真3.小型整秆式甘蔗收割机改进设计与试验4.小型整秆式甘蔗收割机切割系统的改进与试验5.整秆式甘蔗收割机剥叶过程仿真分析与试验因版权原因，仅展示原文概要，查看原文内容请购买。

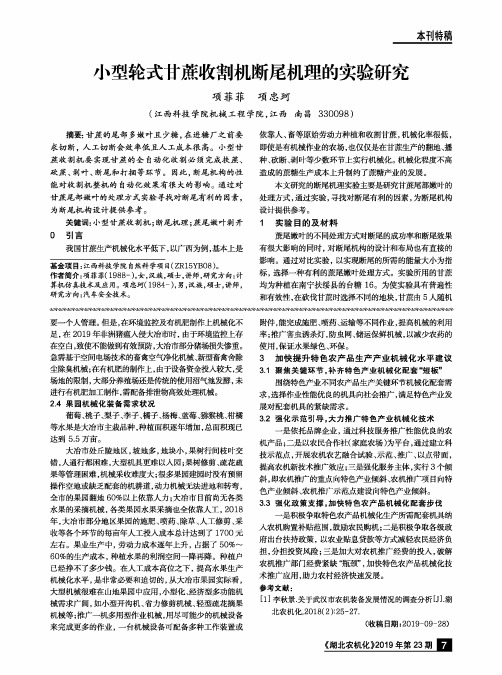

本刊特稿小型轮式甘蔗收割机断尾机理的实验研究项菲菲项忠珂（江西科技学院机械工程学院，江西南昌330098）摘要:甘蔗的尾部多嫩叶且少糖，在进糖厂之前要求切断，人工切断会效率低且人工成本很高。
