20192020学年高中物理 第四章 电磁感应测评含解析新人教版选修32.doc

2019-2020学年人教版高中物理选修3-2
《电磁感应》单元测试卷
本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

满分100分，时间90分钟
第Ⅰ卷(选择题共40分)
一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)
1．法拉第通过精心设计的一系列实验，发现了电磁感应定律，将历史上认为各自独立的学科“电学”与“磁学”联系起来。

在下面几个典型的实验设计思想中，所作的推论后来被实验否定的是() A．既然磁铁可使近旁的铁块带磁，静电荷可使近旁的导体表面感应出电荷，那么静止导线上的稳恒电流也可在近旁静止的线圈中感应出电流
B．既然磁铁可在近旁运动的导体中感应出电动势，那么稳恒电流也可在近旁运动的线圈中感应出电流
C．既然运动的磁铁可在近旁静止的线圈中感应出电流，那么静止的磁铁也可在近旁运动的导体中感应出电动势
D．既然运动的磁铁可在近旁的导体中感应出电动势，那么运动导线上的稳恒电流也可在近旁的线圈中感应出电流
答案：A
解析：静止的线圈放于通有稳恒电流的静止导线附近，线圈中的磁通量不变，故不会感应出电流，故A不正确；通有恒定电流的导线
第1页共18页。

绝密★启用前人教版高中物理选修3-2 第四章电磁感应测试本试卷分第Ⅰ卷和第Ⅱ卷两部分，共100分第Ⅰ卷一、单选题(共15小题,每小题4.0分,共60分)1.如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是()A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离2.如图所示，水平光滑的金属框架上左端连接一个电阻R，有一金属杆在外力F的作用下沿框架向右由静止开始做匀加速直线运动，匀强磁场方向竖直向下，轨道与金属杆的电阻不计并接触良好，则能反映外力F随时间t变化规律的图象是图中的()A．B．C．D．3.如图所示，两块水平放置的金属板距离为d，用导线、开关K与一个n匝的线圈连接，线圈置于方向竖直向上的均匀变化的磁场中．两板间放一台小压力传感器，压力传感器上表面绝缘，在其上表面静止放置一个质量为m、电量为＋q的小球．开关K闭合前传感器上有示数，开关K闭合后传感器上的示数变为原来的一半．则线圈中磁场的变化情况和磁通量变化率分别是()A．正在增强，＝B．正在增强，＝C．正在减弱，＝D．正在减弱，＝4.如图所示，在磁感应强度大小为B、方向竖直向上的匀强磁场中，有一质量为m、阻值为R的闭合矩形金属线框abcd用绝缘轻质细杆悬挂在O点，并可绕O点摆动．金属线框从右侧某一位置由静止开始释放，在摆动到左侧最高点的过程中，细杆和金属线框平面始终处于同一平面，且垂直纸面．则线框中感应电流的方向是()A．a→b→c→d→aB．d→c→b→a→dC．先是d→c→b→a→d，后是a→b→c→d→aD．先是a→b→c→d→a，后是d→c→b→a→d5.如图所示，A、B两闭合圆形导线环用相同规格的导线制成，它们的半径之比rA∶rB＝2∶1，在两导线环包围的空间内存在一正方形边界的匀强磁场区域，磁场方向垂直于两导线环的平面．当磁场的磁感应强度随时间均匀增大的过程中，流过两导线环的感应电流大小之比为()A．＝1B．＝2C．＝D．＝6.如图所示，固定的水平长直导线中通有电流I，矩形线框与导线在同一竖直平面内，且一边与导线平行．线框由静止释放，在下落过程中()A．穿过线框的磁通量保持不变B．线框中感应电流方向保持不变C．线框所受安掊力的合力为零D．线框的机械能不断增大7.如图所示，线圈平面与条形磁铁的轴线垂直，现将线圈沿轴线由A点平移到B点，穿过线圈磁通量的变化情况是()A．变大B．变小C．不变D．先变大，后变小8.如图所示，在光滑水平面上，有一个粗细均匀的单匝正方形闭合线框abcd.t＝0时刻，线框在水平外力的作用下，从静止开始向右做匀加速直线运动，bc边刚进入磁场的时刻为t1，ad边刚进入磁场的时刻为t2，设线框中产生的感应电流的大小为i，ad边两端电压大小为U，水平拉力大小为F，则下列i、U、F随运动时间t变化关系图象正确的是()A．B．C．D．9.如图所示，水平桌面上放有一个闭合铝环，在铝环轴线上方有一个条形磁铁．当条形磁铁沿轴线竖直向下迅速移动时，下列判断正确的是()A．铝环有收缩趋势，对桌面压力减小B．铝环有收缩趋势，对桌面压力增大C．铝环有扩张趋势，对桌面压力减小D．铝环有扩张趋势，对桌面压力增大10.如图所示，一矩形线框置于磁感应强度为B的匀强磁场中，线框平面与磁场方向平行，若线框的面积为S，则通过线框的磁通量为()A．BSB．C．D． 011.如图所示，矩形线框abcd放置在水平面内，磁场方向与水平方向成α角，已知sinα＝，回路面积为S，磁感应强度为B，则通过线框的磁通量为()A．BSB．BSC．BSD．BS12.如图所示，两条平行虚线之间存在匀强磁场，虚线间的距离为L，磁场方向垂直纸面向里，abcd 是位于纸面内的梯形线圈，ad与bc间的距离也为L，t＝0时刻bc边与磁场区域边界重合．现令线圈以恒定的速度v沿垂直于磁场区域边界的方向穿过磁场区域，取沿a—b—c—d—a方向为感应电流正方向，则在线圈穿越磁场区域的过程中，感应电流I随时间t变化的图线可能是()A．B．C．D．13.一矩形线框置于匀强磁场中，线框平面与磁场方向垂直．先保持线框的面积不变，将磁感应强度在1 s时间内均匀地增大到原来的两倍．接着保持增大后的磁感应强度不变，在1 s时间内，再将线框的面积均匀地减小到原来的一半．先后两个过程中，线框中感应电动势的比值为()A．B． 1C． 2D． 414.长直导线与矩形线框abcd处在同一平面中静止不动，如图甲所示．长直导线中通以大小和方向都随时间做周期性变化的电流，i－t图象如图乙所示．规定沿长直导线向上的电流为正方向．关于最初一个周期内矩形线框中感应电流的方向，下列说法正确的是()A．由顺时针方向变为逆时针方向B．由逆时针方向变为顺时针方向C．由顺时针方向变为逆时针方向，再变为顺时针方向D．由逆时针方向变为顺时针方向，再变为逆时针方向15.如图所示，边长为L的正方形线框旋转在光滑绝缘的水平面上，空间存在竖直向下的匀强磁场，MN和PQ为磁场边界，磁场宽度为L.开始时，线框的顶点d恰在磁场边界上，且对角线bc与磁场边界平行，现用外力使线框沿与磁场边界垂直的方向匀速运动，则在穿过磁场的过程中，线框中的电流I(以逆时针方向为正)和外力的功率P随时间变化正确的图象为()A．B．C．D．第Ⅱ卷二、计算题(共4小题,每小题10.0分,共40分)16.在拆装某种大型电磁设备的过程中，需将设备内部的处于匀强磁场中的线圈先闭合，然后再提升直至离开磁场，操作时通过手摇轮轴A和定滑轮O来提升线圈．假设该线圈可简化为水平长为L、上下宽度为d的矩形线圈，其匝数为n，总质量为M，总电阻为R，磁场的磁感应强度为B，如图所示．开始时线圈的上边缘与有界磁场的上边缘平齐．若转动手摇轮轴A，在时间t内把线圈从图示位置匀速向上拉出磁场．求此过程中，流过线圈中导线横截面的电荷量是多少．17.如图所示，有两根足够长、不计电阻、相距L的平行光滑金属导轨cd、ef与水平面成θ角固定放置，底端接一阻值为R的电阻，在轨道平面内有磁感应强度为B的匀强磁场，方向垂直轨道平面斜向上．现有一平行于ce、垂直于导轨、质量为m、电阻不计的金属杆ab，在沿轨道平面向上的恒定拉力F作用下，从底端ce由静止沿导轨向上运动，当ab杆速度达到稳定后，撤去拉力F，最后ab杆又沿轨道匀速回到ce端．已知ab杆向上和向下运动的最大速度相等．求：拉力F和杆ab最后回到ce端的速度v.18.如图所示，正方形闭合线圈边长为0.2 m、质量为0.1 kg、电阻为0.1 Ω，在倾角为30°的斜面上的砝码质量为0.4 kg，匀强磁场磁感应强度为0.5 T，不计一切摩擦，砝码沿斜面下滑线圈开始进入磁场时，它恰好做匀速运动．(g取10 m/s2)(1)求线圈匀速上升的速度大小；(2)在线圈匀速进入磁场的过程中，砝码对线圈做了多少功？(3)线圈进入磁场的过程中产生多少焦耳热？19.如图所示，在绝缘光滑水平面上，有一个边长为L的单匝正方形线框abcd，在外力的作用下以恒定的速率v向右运动进入磁感应强度为B的有界匀强磁场区域．线框被全部拉入磁场的过程中线框平面保持与磁场方向垂直，线框的ab边始终平行于磁场的边界．已知线框的四个边的电阻值相等，均为R.求：(1)在ab边刚进入磁场区域时，线框内的电流大小．(2)在ab边刚进入磁场区域时，ab边两端的电压．(3)在线框被拉入磁场的整个过程中，线框产生的热量．答案解析1.【答案】C【解析】由于ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增强时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增加的目的，故选C.2.【答案】B【解析】金属杆受力如图所示，由牛顿第二定律得：F－＝ma；F＝ma＋·t，B正确．3.【答案】B【解析】开关闭合时，qE＋F＝mg，F＝mg，所以E＝，E＝＝.所以＝.小球带正电，知上极板带负电，根据楞次定律，磁场正在增强．故B正确，A、C、D错误．故选B.4.【答案】B【解析】金属线框从右侧某一位置由静止开始释放，在摆动到竖直位置的过程中，磁场自abcd的右侧面穿出，摆动过程中磁通量在减少，根据楞次定律得电流方向为d→c→b→a→d；金属线框由竖直位置摆动到左侧最高点的过程中，穿过线框的磁通量增加，根据楞次定律得出感应电流的方向为d→c→b→a→d.5.【答案】D【解析】A、B两导线环的半径不同，它们所包围的面积不同，但某一时刻穿过它们的磁通量均为穿过磁场所在区域面积上的磁通量，所以两导线环上的磁通量变化率是相等的，E＝＝S相同，得＝1，I＝，R＝ρ(S1为导线的横截面积)，l＝2πr，所以＝，代入数值得＝＝.6.【答案】B【解析】由通电直导线周围磁感线的分布规律可知，线框下落过程中穿过其中的磁感线越来越少，故磁通量在不断变小，故A错；下落时穿过线框的磁通量始终减小，由楞次定律可知感应电流的方向保持不变，故B正确；线框上下两边受到的安培力方向虽相反，但上边所处位置的磁感应强度始终大于下边所处位置的磁感应强度，故上边所受的安培力大于下边所受的安培力，其合力不为零，故C错；由能量守恒可知下落时一部分机械能会转化为线框通电发热产生的内能，故线框的机械能减少，D错．7.【答案】B【解析】磁极在A点时，磁极处磁场线最多，则穿过线圈的磁通量最大，当由A点平移到B点磁场线不断减少，则穿过线圈磁通量的变化情况是变小，则B正确．8.【答案】C【解析】由于线框进入磁场是做匀加速直线运动，故速度是逐渐增加的，所以进入磁场时产生的电动势也是逐渐增加的，由于线框的电阻不变，故线框中的电流也是逐渐增加的，选项A错误；当线框全部进入磁场后，由于穿过线框的磁通量不变，故线框中的电动势为0，所以线框里的电流为0，选项B错误；由于线框在进入磁场的过程中的电流是均匀增加的，故ad边两端电压也是均匀增加的，但当线框全部进入磁场后，ad间的电压相当于一个导体棒在磁场中切割磁感线而产生的感应电压，该电压随运动速度的增大而增大，且大于t2时刻时ad间的电压，选项C正确；而对线框的拉力，在线框进入磁场前，由于线框做加速运动，故需要一定的拉力，进入磁场后，线框中的感应电流是均匀增加的，会产生阻碍线框运动的均匀增大的安培力，故需要的拉力也是均匀增大的，即F＝ma＋，可见拉力F与速度v(或时间t)成线性关系，不是正比关系，其图象不过原点，选项D错误．9.【答案】B【解析】根据楞次定律可知：当条形磁铁沿轴线竖直向下迅速移动时，铝环内的磁通量增大，因此铝环做出的反应是面积有收缩的趋势，同时将远离磁铁，故增大了和桌面的挤压程度，从而使铝环对桌面压力增大，故B项正确．10.【答案】D【解析】因为线圈平面和磁场方向平行，所以没有磁感线穿过线圈，即通过线圈的磁通量为零，D 正确．11.【答案】B【解析】根据磁通量的定义可得通过线框的磁通量Φ＝BS sinα，代入解得Φ＝BS，所以B正确，A、C、D错误．12.【答案】B【解析】由于bc进入磁场时，根据右手定则判断出其感应电流的方向是沿adcba的方向，其方向为负方向，所以A、C错误；当逐渐向右移动时，切割磁感线的条数在增加，故感应电流在增大；当bc边穿出磁场区域时，线圈中的感应电流方向变为abcda，是正方向，故其图象在时间轴的上方，所以B正确，D错误．13.【答案】B【解析】设原磁感应强度是B，线框面积是S.第1 s内ΔΦ1＝2BS－BS＝BS，第2 s内ΔΦ2＝2B·－2B·S＝－BS.因为E＝n，所以两次电动势大小相等，B正确．14.【答案】D【解析】将一个周期分为四个阶段，对全过程的分析列表如下：看上表的最后一列，可知选项D正确．15.【答案】A【解析】由楞次定律可得开始时电流方向为正，线框匀速运动，电动势均匀变化，而回路电阻不变，所以电流在每个单调变化时间内呈线性变化．所以A正确，B错误；因为线框匀速运动，由能量守恒知，外力的功率与线框中电流的电功率大小相等，因回路电阻不变，而电流线性变化，所以功率是非线性变化的，所以C、D均错误．16.【答案】【解析】在匀速提升过程中线圈运动速度v＝，线圈中感应电动势E＝nBLv，产生的感应电流I＝，流过导线横截面的电荷量q＝I·t，联立得q＝.17.【答案】2mg sinθ【解析】当ab杆沿导轨上滑达到最大速度v时，其受力如图所示：由平衡条件可知：F－F安＝mg sinθ①又F安＝BIL②而I＝③联立①②③式得：F－－mg sinθ＝0④同理可得，ab杆沿导轨下滑达到最大速度时：mg sinθ－＝0⑤联立④⑤两式解得：F＝2mg sinθv＝.18.【答案】(1)10 m/s(2)0.4 J(3)0.2 J【解析】(1)设绳子的拉力为F，对砝码：F＝m1g sin 30°＝2 N对线圈：F＝m2g＋F安，F安＝代入数据得：v＝10 m/s.(2)W＝Fl＝2×0.2 J＝0.4 J.(3)由能量转化守恒定律得：Q＝W－m2gl＝0.4 J－0.1×10×0.2 J＝0.2 J.19.【答案】(1)(2)(3)【解析】(1)ab边切割磁感线产生的电动势为E＝BLv 所以通过线框的电流为I＝＝.(2)ab边两端电压为路端电压：Uab＝I·3R所以Uab＝(3)线框被拉入磁场的整个过程所用时间t＝，线框中电流产生的热量Q＝I2·4R·t＝.。

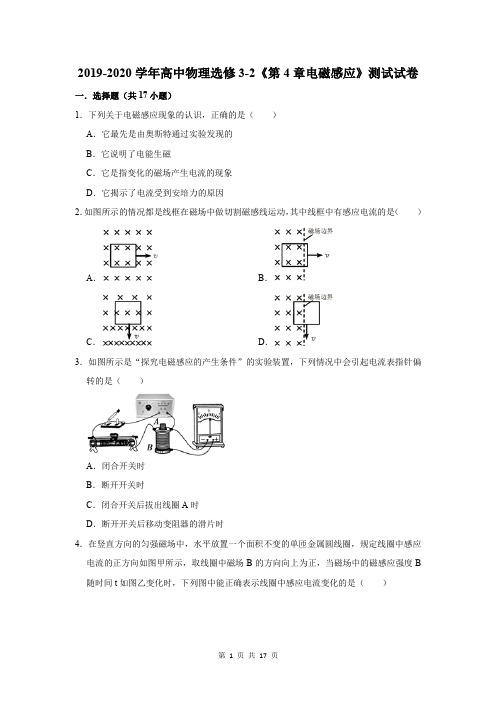

2019-2020学年高中物理选修3-2《第4章电磁感应》测试试卷一．选择题（共17小题）
1．下列关于电磁感应现象的认识，正确的是（）
A．它最先是由奥斯特通过实验发现的
B．它说明了电能生磁
C．它是指变化的磁场产生电流的现象
D．它揭示了电流受到安培力的原因
2．如图所示的情况都是线框在磁场中做切割磁感线运动，其中线框中有感应电流的是（）
A ．
B ．
C ．
D ．
3．如图所示是“探究电磁感应的产生条件”的实验装置，下列情况中会引起电流表指针偏转的是（）
A．闭合开关时
B．断开开关时
C．闭合开关后拔出线圈A时
D．断开开关后移动变阻器的滑片时
4．在竖直方向的匀强磁场中，水平放置一个面积不变的单匝金属圆线圈，规定线圈中感应电流的正方向如图甲所示，取线圈中磁场B的方向向上为正，当磁场中的磁感应强度B 随时间t如图乙变化时，下列图中能正确表示线圈中感应电流变化的是（）
第1 页共17 页。

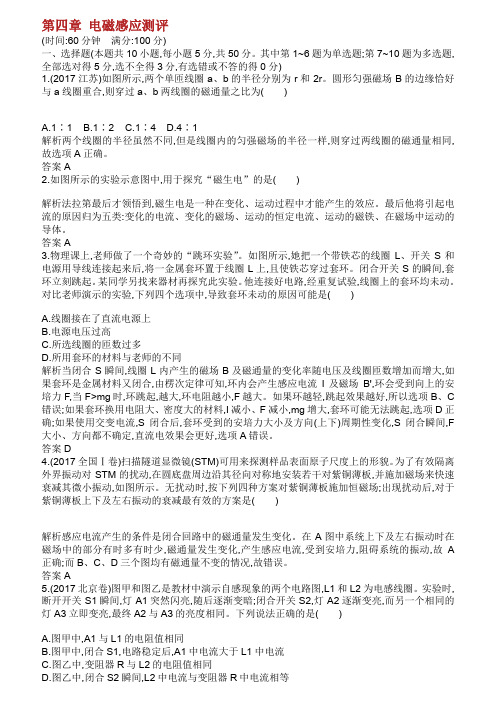

第四章电磁感应测评(时间:60分钟满分:100分)一、选择题(本题共10小题,每小题5分,共50分。

其中第1~6题为单选题;第7~10题为多选题,全部选对得5分,选不全得3分,有选错或不答的得0分)1.(2017江苏)如图所示,两个单匝线圈a、b的半径分别为r和2r。

圆形匀强磁场B的边缘恰好与a线圈重合,则穿过a、b两线圈的磁通量之比为()A.1∶1B.1∶2C.1∶4D.4∶1解析两个线圈的半径虽然不同,但是线圈内的匀强磁场的半径一样,则穿过两线圈的磁通量相同,故选项A正确。

答案A2.如图所示的实验示意图中,用于探究“磁生电”的是()解析法拉第最后才领悟到,磁生电是一种在变化、运动过程中才能产生的效应。

最后他将引起电流的原因归为五类:变化的电流、变化的磁场、运动的恒定电流、运动的磁铁、在磁场中运动的导体。

答案A3.物理课上,老师做了一个奇妙的“跳环实验”。

如图所示,她把一个带铁芯的线圈L、开关S和电源用导线连接起来后,将一金属套环置于线圈L上,且使铁芯穿过套环。

闭合开关S的瞬间,套环立刻跳起。

某同学另找来器材再探究此实验。

他连接好电路,经重复试验,线圈上的套环均未动。

对比老师演示的实验,下列四个选项中,导致套环未动的原因可能是()A.线圈接在了直流电源上B.电源电压过高C.所选线圈的匝数过多D.所用套环的材料与老师的不同解析当闭合S瞬间,线圈L内产生的磁场B及磁通量的变化率随电压及线圈匝数增加而增大,如果套环是金属材料又闭合,由楞次定律可知,环内会产生感应电流I及磁场B',环会受到向上的安培力F,当F>mg时,环跳起,越大,环电阻越小,F越大。

如果环越轻,跳起效果越好,所以选项B、C 错误;如果套环换用电阻大、密度大的材料,I减小、F减小,mg增大,套环可能无法跳起,选项D正确;如果使用交变电流,S闭合后,套环受到的安培力大小及方向(上下)周期性变化,S闭合瞬间,F 大小、方向都不确定,直流电效果会更好,选项A错误。

姓名，年级：时间：5 电磁感应现象的两类情况记一记电磁感应现象的两类情况知识体系辨一辨1。

如果空间不存在闭合电路，变化的磁场周围不会产生感生电场．(×)2．处于变化磁场中的导体,其内部自由电荷定向移动，是由于受到感生电场的作用．(√）3．感生电场就是感生电动势．(×）4．由动生电动势的分析可知，洛伦兹力对运动电荷不做功是错误的．(×)5．导体切割磁感线运动时，克服安培力做多少功，就会有多少其他形式的能转化为电能．（√）想一想1.感生电场的方向与感应电流的方向有什么关系？如何判断感生电场的方向？提示：感应电流的方向与正电荷定向移动的方向相同．感生电场的方向与正电荷受力的方向相同，因此，感生电场的方向与感应电流的方向相同，感生电场的方向可以用楞次定律来判定．2．电路中由于磁通量变化产生感生电动势时,其中的非静电力是哪种性质力？提示:是感生电场对自由电荷的作用．3．若导体棒垂直磁场一直运动下去，自由电荷是否也会沿着导体棒一直运动下去?为什么？提示:不会．若导体棒一直运动下去，当导体棒内部自由电荷在电场中所受电场力与洛伦兹力相等时，自由电荷将不再运动．4．有人认为动生电动势和感生电动势具有相对性,你觉得对吗？提示：对，例如将条形磁铁插入线圈中,如果在相对磁铁静止的参考系内观察，线圈运动，产生的是动生电动势;如果在相对线圈静止的参考系中观察，线圈中磁场变化，产生感生电动势．思考感悟：练一练1.（多选)下列说法正确的是( ）A．感生电场由变化的磁场产生B．恒定的磁场也能在周围空间产生感生电场C．感生电场的方向可以用楞次定律和安培定则来判定D．感生电场的电场线是闭合曲线，其方向一定是沿逆时针方向解析：变化的磁场在空间激发感生电场，恒定的磁场不能在周围空间产生感生电场,A项正确，B项错误;感生电场的电场线是闭合曲线，感生电场的方向可由楞次定律和安培定则判断，不一定是沿逆时针方向,C项正确，D项错误．答案：AC2．在按如图所示的四种变化规律的磁场中能产生恒定的感生电场的是( ）解析：据麦克斯韦电磁理论,恒定的感生电场由均匀变化的磁场产生，C项正确．答案:C3．在匀强磁场中，有一接有电容器的回路，如图所示，已知电容器电容C＝30 μF，l1＝5 cm，l2＝8 cm，磁场以5×10－2 T/s的变化率增强,则( ）A．电容器上极板带正电，带电荷量为2×10－9 CB．电容器上极板带正电,带电荷量为6×10－9 CC．电容器上极板带负电，带电荷量为4×10－9 CD．电容器上极板带负电，带电荷量为6×10－9 C解析:根据楞次定律和安培定则可判断电容器上极板带正电；因为磁感应强度是均匀增大的,故感应电动势大小恒定,由法拉第电磁感应定律E＝错误!＝错误!·S，可得E＝错误!·l1l2＝5×10－2×5×10－2×8×10－2 V＝2×10－4 V，即电容器两板上所加电压U为2×10－4 V，所以电容器带电荷量为Q＝CU＝30×10－6×2×10－4 C＝6×10－9 C，故B项正确．答案:B4．(多选)如图所示，金属杆ab以恒定的速率v在光滑平行导轨上向右滑行，设整个电路中总电阻为R(恒定不变)，整个装置置于垂直纸面向里的匀强磁场中，下列叙述正确的是（）A．ab杆中的电流与速率v成正比B．磁场作用于ab杆的安培力与速率v成正比C．电阻R上产生的热功率与速率v成正比D．外力对ab杆做功的功率与速率v成正比解析:由E＝Blv和I＝错误!得，I＝错误!，所以安培力F＝BIl＝错误!，电阻上产生的热功率P＝I2R＝错误!，外力对ab做功的功率就等于回路产生的热功率，A、B两项正确．答案:AB要点一感生电场和感生电动势1．如图所示,一个带正电的粒子在垂直于匀强磁场的平面内做圆周运动，当磁感应强度均匀增大时,此粒子的动能将( )A．不变B．增加C．减少D．以上情况都可能解析：当磁感应强度均匀增大时，在纸平面方向上将产生逆时针环绕的电场，对带正电的粒子做正功,使其动能增加．答案：B2．某空间出现了如图所示的一组闭合电场线,方向从上向下看是顺时针的，这可能是( )A．沿AB方向磁场在迅速减弱B．沿AB方向磁场在迅速增强C．沿BA方向磁场恒定不变D．沿BA方向磁场在迅速减弱解析：感生电场的方向从上向下看是顺时针的，假设在平行感生电场的方向上有闭合回路，则回路中的感应电流方向从上向下看也应该是顺时针的，由右手螺旋定则可知，感应电流的磁场方向向下，根据楞次定律可知,原磁场的情况有两种可能：原磁场方向向下且沿AB方向减弱，或原磁场方向向上且沿BA方向增强，所以A有可能．答案：A要点二动生电动势3．如图所示，导体AB在做切割磁感线运动时，将产生一个感应电动势，因而在电路中有电流通过，下列说法中正确的是（）A．因导体运动而产生的感应电动势称为动生电动势B．动生电动势的产生与洛伦兹力无关C．动生电动势的产生与电场力有关D．动生电动势和感生电动势产生的原因是一样的解析:根据动生电动势的定义,A项正确；动生电动势中的非静电力与洛伦兹力有关，感生电动势中的非静电力与感生电场有关，B、C、D 三项错误．答案：A4．如图所示，边长为L的正方形线圈与足够大的匀强磁场垂直，磁感应强度为B.当线圈按图示方向以速度v垂直B运动时，下列判断正确的是（）A．线圈中无电流,φa＝φb＝φc＝φdB．线圈中无电流，φa＞φb＝φd＞φcC．线圈中有电流，φa＝φb＝φc＝φdD．线圈中有电流，φa＞φb＝φd＞φc解析：线圈在运动过程中，穿过线圈的磁通量不变，所以在线圈中不会产生感应电流，C、D两项错误；导线两端有电势差，根据右手定则可知A项错误，B项正确．答案：B要点三电磁感应中的动力学问题5.矩形导线框固定在匀强磁场中，如图甲所示,磁感线的方向与导线框所在平面垂直,规定磁场的正方向为垂直纸面向里,磁感应强度B 随时间t变化的规律如图乙所示，则（)A．从0到t1时间内，导线框中电流的方向为abcdaB．从0到t1时间内，导线框中电流越来越小C．从0到t2时间内，导线框中电流的方向始终为adcbaD．从0到t2时间内，导线框ab边受到的安培力越来越大解析：由楞次定律，从0到t2时间内，导线框中电流的方向始终为adcba，A项错误，C项正确；由法拉第电磁感应定律和闭合电路欧姆定律，从0到t2时间内,导线框中电流恒定，B项错误；由安培力公式，从0到t2时间内，导线框ab边受到的安培力先减小后增大，D项错误．答案:C6．如图所示，两根竖直放置的光滑平行导轨，其中一部分处于方向垂直导轨所在平面并且有上下水平边界的匀强磁场．一根金属杆MN 保持水平并沿导轨滑下(导轨电阻不计）,当金属杆MN进入磁场区后，其运动的速度随时间变化的图线不可能的是( )解析：当金属杆MN进入磁场区后,切割磁感线产生感应电流，受到向上的安培力．金属杆MN进入磁场区时,若所受的安培力与重力相等，做匀速直线运动，速度不变，所以A图象是可能的；金属杆MN进入磁场区时，若所受的安培力小于重力，做加速运动，随着速度的增大，感应电动势和感应电流增大,金属杆所受的安培力增大，合外力减小,加速度减小,v－t图象的斜率应逐渐减小，故B图象不可能，C图象是可能的；金属杆MN进入磁场区时，若所受的安培力大于重力，做减速运动，随着速度的减小，金属杆所受的安培力减小，合外力减小，加速度减小,v －t 图象的斜率减小，D 图象是可能的，故选B 项．答案：B要点四 电磁感应中的能量问题7．（多选）把一个矩形线圈从理想边界的匀强磁场中匀速拉出来,如图所示，第一次为v 1，第二次为v 2,且v 2＝2v 1，两种情况下拉力做的功W 1与W 2之比，拉力的功率P 1与P 2之比,线圈中产生的焦耳热Q 1与Q 2之比（ )A 。

姓名，年级：时间：第四章测评(时间:60分钟满分:100分）一、选择题(本题共10小题，每小题5分,共50分.其中第1~6题为单选题；第7~10题为多选题,全部选对得5分，选不全得3分，有选错或不答的得0分）1.（2017江苏)如图所示,两个单匝线圈a、b的半径分别为r和2r。

圆形匀强磁场B的边缘恰好与a线圈重合,则穿过a、b两线圈的磁通量之比为()A。

1∶1 B.1∶2 C。

1∶4 D。

4∶1,但是线圈内的匀强磁场的半径一样，则穿过两线圈的磁通量相同,故选项A正确。

2如图所示的实验示意图中，用于探究“磁生电”的是（)电流的原因归为五类：变化的电流、变化的磁场、运动的恒定电流、运动的磁铁、在磁场中运动的导体。

3物理课上,老师做了一个奇妙的“跳环实验".如图所示，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后,将一金属套环置于线圈L上,且使铁芯穿过套环。

闭合开关S的瞬间，套环立刻跳起。

某同学另找来器材再探究此实验。

他连接好电路，经重复试验,线圈上的套环均未动。

对比老师演示的实验，下列四个选项中,导致套环未动的原因可能是（）A.线圈接在了直流电源上B.电源电压过高C.所选线圈的匝数过多D.所用套环的材料与老师的不同S瞬间,线圈L内产生的磁场B及磁通量的变化率ΔΦ随电压及线圈匝数增加而增大，如果套环是金属材料又闭合，由楞次定律可知,环内会产生感应电流I及磁场B’,环会受到向上的安培力F，当F>mg时，环跳起，ΔΦ越大,环电阻越小，F越大。

如果环越轻，跳起效果越好,所以选项B、C错误;如果套环换用电阻大、密度大的材料,I减小、F减小，mg增大,套环可能无法跳起,选项D正确;如果使用交变电流,S闭合后，套环受到的安培力大小及方向（上下)周期性变化,S闭合瞬间,F大小、方向都不确定,直流电效果会更好,选项A错误。

4（2017全国Ⅰ卷）扫描隧道显微镜(STM）可用来探测样品表面原子尺度上的形貌。

人教版高中物理选修3-2第四章《电磁感应》单元检测题 学校:___________姓名：___________班级：___________考号：___________一、单选题1．关于电磁感应现象，下列说法中正确的是( )A ．电磁感应现象最先是由奥斯特通过实验发现的B ．电磁感应现象说明了在自然界中电一定能产生磁C ．电磁感应现象是由于线圈受磁场力的作用而产生的D ．电磁感应现象是指闭合回路满足一定的条件产生感应电流的现象2．如图所示，金属杆ab 静止放在水平固定的“U”形金属框上，整个装置处于竖直向上的磁场中，当磁感应强度均匀增大时，金属杆ab 总保持静止．则( )A ．杆中感应电流方向从b 到aB ．杆中感应电流大小保持不变C ．金属杆所受安培力大小保持不变D ．金属杆所受安培力水平向右3．如图所示，L 是电阻不计的自感线圈，C 是电容器，E 为电源，在开关S 闭合和断开时，关于电容器的带电情况，下列说法正确的是（ ）A ．S 闭合瞬间，A 板带正电，B 板带负电B ．S 保持闭合，A 板带正电，B 板带负电C ．S 断开瞬间，A 板带正电，B 板带负电D ．由于线圈L 的电阻不计，电容器被短路，上述三种情况下电容器均不带电 4．如图所示，粗细均匀的、电阻为r 的金属圆环放在如图所示的匀强磁场中，磁感应强度为B ，圆环直径为l ；长为l 、电阻为2r 的金属棒ab 放在圆环上，以速度v 0向左运动，当棒ab 运动到图示虚线位置时，金属棒两端的电势差为( )A ．0B ．Blv 0C ．02BlvD ．03Blv 5．如图所示，一矩形线框，从abcd 位置移动到a ′b ′c ′d ′位置的过程中，关于穿过线框的磁通量情况，下列叙述正确的是(线框平行于纸面移动)( )A ．一直增加B ．一直减少C ．先增加后减少D ．先增加，再减少直到零，然后再增加，然后再减少6．磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁（ ）A ．向上运动B ．向下运动C ．向左运动D ．向右运动 7．如图所示，空间分布着宽为L ，方向垂直于纸面向里的匀强磁场．一金属线框从磁场左边界匀速向右通过磁场区域．规定逆时针方向为电流的正方向，则感应电流随位移变化的关系图象(i －x )正确的是：( )A ．B ．C ．D ． 8．如图所示的电路中，P 、Q 为两相同的灯泡，L 的电阻不计，则下列说法正确的是( )A．S断开瞬间，P立即熄灭，Q过一会儿才熄灭B．S接通瞬间，P、Q同时达到正常发光C．S断开瞬间，通过P的电流从右向左D．S断开瞬间，通过Q的电流与原来方向相反9．如图所示，在一水平光滑绝缘塑料板上有一环形凹槽，有一带正电小球质量为m、电荷量为q，在槽内沿顺时针做匀速圆周运动，现加一竖直向上的均匀变化的匀强磁场，且B逐渐增加，则( )A．小球速度变大B．小球速度变小C．小球速度不变D．以上三种情况都有可能10．穿过某线圈的磁通量随时间变化的关系如图所示，在下列几段时间内，线圈中感应电动势最小的是( )A．0～2 sB．2 s～4 sC．4 s～5 sD．5 s～10 s11．如图所示，两个相互绝缘的闭合圆形线圈P、Q放在同一水平面内．当线圈P中通有不断增大的顺时针方向的电流时，下列说法中正确的是()A．线圈Q内有顺时针方向的电流且有收缩的趋势B．线圈Q内有顺时针方向的电流且有扩张的趋势C．线圈Q内有逆时针方向的电流且有收缩的趋势D．线圈Q内有逆时针方向的电流且有扩张的趋势12．如图所示，闭合线圈正上方附近有一竖直放置的条形磁铁，磁铁的N极朝下但未插入线圈内部．在磁铁向上运动远离线圈的过程中（）A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥13．一个足够长的竖直放置的磁铁结构如图所示．在图甲中磁铁的两个磁极分别为同心的圆和圆环．在两极之间的缝隙中，存在辐射状的磁场，磁场方向水平向外，某点的磁感应强度大小与该点到磁极中心轴的距离成反比．用横截面积一定的细金属丝制成的圆形单匝线圈，从某高度被无初速释放，在磁极缝隙间下落的过程中，线圈平面始终水平且保持与磁极共轴．线圈被释放后( )A．线圈中没有感应电流，线圈做自由落体运动B．在图甲俯视图中，线圈中感应电流沿逆时针方向C．线圈有最大速度，线圈半径越大，最大速度越小D．线圈有最大速度，线圈半径越大，最大速度越大14．如图所示，一磁铁用细线悬挂，一个很长的铜管固定在磁铁的正下方，开始时磁铁上端与铜管上端相平．烧断细线，磁铁落入铜管的过程中，下列说法正确的是( )①磁铁下落的加速度先增大，后减小；②磁铁下落的加速度恒定；③磁铁下落的加速度一直减小直到为零；④磁铁下落的速度先增大后减小；⑤磁铁下落的速度逐渐增大，最后匀速运动．A．只有②正确B．只有①④正确C．只有①⑤正确D．只有③⑤正确二、多选题15．关于电荷量、电场强度、磁感应强度、磁通量的单位，下列说法错误的是( ) A．牛顿/库仑是电荷量的单位B．特斯拉是磁感应强度的单位C．磁通量的单位是韦伯D．法拉是电荷量的单位16．如图所示，空间存在一有边界的条形匀强磁场区域，磁场方向与竖直平面(纸面)垂直，磁场边界的间距为L.一个质量为m、边长也为L的正方形导线框沿竖直方向运动，线框所在平面始终与磁场方向垂直，且线框上、下边始终与磁场的边界平行．t＝0时刻导线框的上边恰好与磁场的下边界重合(图中位置Ⅰ)，导线框的速度为v0.经历一段时间后，当导线框的下边恰好与磁场的上边界重合时(图中位置Ⅱ)，导线框的速度刚好为零．此后，导线框下落，经过一段时间回到初始位置Ⅰ(不计空气阻力)，则( )A．上升过程中合力做的功与下降过程中合力做的功相等B．上升过程中线框产生的热量比下降过程中线框产生的热量多C．上升过程中，导线框的加速度逐渐减小D．上升过程克服重力做功的平均功率小于下降过程重力的平均功率17．如图所示，闭合螺线管固定在置于光滑水平面上的小车上，现将一条形磁铁从左向右插入螺线管中．则( )A．车将向右运动B．使条形磁铁向右插入时外力所做的功全部由螺线管转变为电能，最终转化为螺线管的内能C．条形磁铁会受到向左的力D．车会受到向左的力18．如图所示，在方向竖直向下、磁感应强度为B的匀强磁场中，沿水平面固定一个V 字型金属框架CAD，已知∠A＝θ，导体棒EF在框架上从A点开始在拉力F作用下，沿垂直EF方向以速度v匀速向右平移，使导体棒和框架始终构成等腰三角形回路．已知框架和导体棒的材料和横截面积均相同，其单位长度的电阻均为R，框架和导体棒均足够长，导体棒运动中始终与磁场方向垂直，且与框架接触良好．关于回路中的电流I、拉力F和电路消耗的电功率P与水平移动的距离x变化规律的图象中正确的是( )A．B．C．D．19．如图所示，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好．在向右匀速通过M、N两区的过程中，导体棒所受安培力分别用F M、F N表示．不计轨道电阻．以下叙述正确的是A ．M F 向右B ．N F 向左C ．M F 逐渐增大D ．N F 逐渐减小 20．如图，闭合小金属环从高h 的光滑曲面上端无初速滚下，又沿曲面的另一侧上升，水平方向的磁场与光滑曲面垂直，则( )A ．若是匀强磁场，环在左侧滚上的高度小于hB ．若是匀强磁场，环在左侧滚上的高度等于hC ．若是非匀强磁场，环在左侧滚上的高度小于hD ．若是非匀强磁场，环在左侧滚上的高度等于h21．在如图所示的情况下，闭合矩形线圈中能产生感应电流的是________ . A ．B ．C ．D ．E.F.三、填空题22．如图所示，当航天飞机在环绕地球的轨道上飞行时，从中释放一颗卫星，卫星与航天飞机保持相对静止，两者用导电缆绳相连，这种卫星称为绳系卫星，利用它可以进行多种科学实验．现有一颗绳系卫星在地球赤道上空由东往西方向运行．卫星位于航天飞机正上方，它与航天飞机间的距离约20km，卫星所在位置的地磁场沿水平方向由南往北约5×10-5T．如果航天飞机和卫星的运行速度约8km/s，则缆绳中的感应电动势大小为V，端电势高（填“A”或“B”）．23．一个200匝、面积为20 cm2的线圈，放在磁场中，磁场的方向与线圈平面成30°角，若磁感应强度在0.05 s内由0.1T增加到0.5T；在此过程中穿过线圈的磁通量的变化量是________Wb；磁通量的平均变化率是________Wb/s；线圈中的感应电动势的大小是________V24．如下图所示，在水平虚线上方有磁感应强度为2B、方向水平向右的匀强磁场，下方有磁感应强度为B、方向水平向左的匀强磁场．边长为l的正方形线圈放置在两个磁场中，线圈平面与水平虚线成α角，线圈分处在两个磁场中的面积相等，则穿过线圈上方的磁通量的大小为_______，穿过线圈下方的磁通量的大小为_______，穿过线圈平面的磁通量的大小为______．25．半径为r、电阻为R的n匝圆形线圈在边长为l的正方形abcd外，匀强磁场充满并垂直穿过该正方形区域，如下图甲所示．当磁场随时间的变化规律如图乙所示时，则穿过圆形线圈磁通量的变化率为________，t0时刻线圈产生的感应电流为________．四、实验题26．如图所示是“研究电磁感应现象”的实验装置．（1）将图中所缺导线补接完整_______________．（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合上电键后，将原线圈迅速插入副线圈时，电流计指针_______（填“右偏”、“左偏”或“不偏转”）；原线圈插入副线圈后，将滑动变阻器滑片迅速向左移动时，电流计指针_______（填“右偏”、“左偏”或“不偏转”）．27．在研究电磁感应现象的实验中所用的器材如图所示。

第四章：电磁感应经典习题检测(90分钟100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．磁铁在线圈中心上方开始运动时，线圈中产生如图方向的感应电流，则磁铁()A．向上运动B．向下运动C．向左运动D．向右运动2．[多选]两根互相平行的金属导轨水平放置于如图所示的匀强磁场中，在导轨上导体棒ab和cd可以自由滑动。

当ab在外力F作用下向右运动时，下列说法正确的是()A．cd内有电流通过，方向是d→cB．cd向左运动C．磁场对cd作用力向左D．磁场对ab作用力向左3．如图，一圆形金属环与两固定的平行长直导线在同一竖直平面内，环的圆心与两导线距离相等，环的直径小于两导线间距。

两导线中通有大小相等、方向向下的恒定电流。

若()A．金属环向上运动，则环上的感应电流方向为顺时针方向B．金属环向下运动，则环上的感应电流方向为顺时针方向C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针方向D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向4.如图所示，把一阻值为R、边长为L的正方形金属线框，从磁感应强度为B的匀强磁场中，以速度v向右匀速拉出磁场。

在此过程中线框中产生了电流，此电流()A．方向与图示箭头方向相同，大小为BL vRB．方向与图示箭头方向相同，大小为2BL vRC．方向与图示箭头方向相反，大小为BL vRD．方向与图示箭头方向相反，大小为2BL vR5.如图所示，平行导轨间的距离为d，一端跨接一个电阻R，匀强磁场的磁感应强度为B，方向垂直于平行金属导轨所在的平面。

一根足够长的金属棒与导轨成θ角放置。

金属棒与导轨的电阻不计，当金属棒沿垂直于棒的方向滑行时，通过电阻R的电流为()A.Bd vR B.Bd v sin θRC.Bd v cos θR D.Bd vR sin θ6.如图所示，导线OA长为l，在方向竖直向上，磁感应强度为B的匀强磁场中以角速度ω沿图中所示方向绕通过悬点O的竖直轴旋转，导线OA与竖直方向的夹角为θ。

—－可编辑修改，可打印——别找了你想要的都有！精品教育资料——全册教案，，试卷，教学课件，教学设计等一站式服务——全力满足教学需求，真实规划教学环节最新全面教学资源，打造完美教学模式第四章《电磁感应》测试题一、单选题(共15小题)1.电吉他是利用电磁感应原理工作的一种乐器．如图a所示为电吉他的拾音器的原理图，在金属弦的下方置有一个连接到放大器的螺线管．一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号．若由于金属弦的振动，螺线管内的磁通量随时间的变化如图b所示，则对应感应电流的变化为()A．B．C．D．2.物理学中的许多规律是通过实验发现的，下列说法中符合史实的是()A．法拉第通过实验发现了电磁感应现象B．牛顿通过理想斜面实验发现了物体的运动不需要力来维持C．奥斯特通过实验发现了电流的热效应D．卡文迪许通过扭秤实验测出了静电力常量3.金属圆环的圆心为O，金属棒Oa、Ob与金属环接触良好且可绕O在环上转动，整个装置处于垂直纸面向里的匀强磁场中，如图所示，当外力使Oa顺时针方向加速转动时，在Oa追上Ob之前，Ob将()A．顺时针方向转动B．逆时针方向转动C．先顺时针方向转动，后逆时针方向转动D．先逆时针方向转动，后顺时针方向转动4.如图所示的电路中，电源的电动势为E，内阻为r，线圈的自感系数很大，线圈的直流电阻RL与灯泡的电阻R满足RL<R.在t＝0时刻闭合开关S，经过一段时间后，在t＝t1时刻断开S.下列表示通过灯泡的电流随时间变化的图象中，正确的是()A．B．C．D．5.磁通量可以形象地理解为“穿过磁场中某一面积的磁感线条数”．在如图所示磁场中，S1、S2、S3为三个面积相同的相互平行的线圈，穿过S1、S2、S3的磁通量分别为Φ1、Φ2、Φ3且都不为0.下列判断正确的是()A．Φ1最大B．Φ2最大C．Φ3最大D．Φ1、Φ2、Φ3相等6.一根导体棒ab在水平方向的匀强磁场中自由下落，并始终保持水平方向且与磁场方向垂直．如图所示，则有()A．Uab＝0B．Ua＞Ub，Uab保持不变C．Ua＞Ub，Uab越来越大D．Ua＜Ub，Uab越来越大7.如图所示，一水平放置的矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现若使矩形线框以左边的边为轴转到竖直的虚线位置，则此过程中磁通量改变量的大小是()A．BSB．BSC．BSD． 2BS8.如图所示，在载流直导线近旁固定有两平行光滑导轨A、B，导轨与直导线平行且在同一水平面内，在导轨上有两可自由滑动的导体ab和cd.当载流直导线中的电流逐渐增强时，导体ab和cd的运动情况是()A．一起向左运动B．一起向右运动C．ab和cd相向运动，相互靠近D．ab和cd相背运动，相互远离9.穿过某闭合回路的磁通量Φ随时间t变化的图象分别如图中的①～④所示，下列说法正确的是()A．图①有感应电动势，且大小恒定不变B．图②产生的感应电动势一直在变大C．图③在0～t1时间内的感应电动势是t1～t2时间内感应电动势的2倍D．图④产生的感应电动势先变大再变小10.在图中，条形磁铁以速度v远离螺线管，螺线管中的感应电流的情况是()A．穿过螺线管中的磁通量增加，产生感应电流B．穿过螺线管中的磁通量减少，产生感应电流C．穿过螺线管中的磁通量增加，不产生感应电流D．穿过螺线管中的磁通量减少，不产生感应电流11.如图所示，线框abcd放置在磁感应强度为B的匀强磁场中，线框面积为S.a′b′cd为线框在垂直于磁场方向的投影，与线框平面的夹角为θ，则穿过线框的磁通量为()A．BSB．BS sinθC．BS cosθD．BS tanθ12.用相同导线绕制的边长为L或2L的四个闭合导线框，以相同的速度匀速进入右侧匀强磁场，如图所示．在每个线框进入磁场的过程中，M、N两点间的电压分别为Ua、Ub、Uc和Ud.下列判断正确的是()A．Ua<Ub<Uc<UdB．Ua<Ub<Ud<UcC．Ua＝Ub<Uc＝UdD．Ub<Ua<Ud<Uc13.如图所示，一个闭合回路由两部分组成．右侧是电阻为r的圆形线圈，置于竖直向上均匀变化的磁场B1中，左侧是光滑的倾角为θ的平行导轨，宽度为d，其电阻不计．磁感应强度为B2的匀强磁场垂直导轨平面向上，且只分布在左侧，一个质量为m、电阻为R的导体棒ab此时恰好能静止在导轨上，下述判断不正确的是()A．圆形线圈中的磁场方向向上且均匀增强B．导体棒ab受到的安培力大小为mg sinθC．回路中的感应电流为D．圆形线圈中的电热功率为(r＋R)14.物理学家通过艰苦的实验来探究自然的物理规律，为人类的科学事业做出了巨大贡献，值得我们敬仰．下列描述中符合物理学史实的是()A．楞次经过严密实验与逻辑推导，最终确认了电磁感应的产生条件：闭合线圈中磁通量变化，并找到了感应电流的方向的判断规律B．安培发现了电流的磁效应并提出了分子电流假说C．奥斯特发现了电流的磁效应并提出了分子电流假说D．“闭合电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比”，这是法拉第在对理论和实验资料严格分析后得出的法拉第电磁感应定律的内容15.现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图连接．在开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑片P向左加速滑动时，电流计指针向右偏转，由此可以推断()A．线圈A向上移动或滑动变阻器的滑片P向右加速滑动，都能引起电流计指针向右偏转B．线圈A向上拔出或断开开关，都能引起电流计指针向右偏转C．滑动变阻器的滑片P匀速向左或匀速向右滑动，都能使电流计指针静止在中央D．因为线圈A、线圈B绕线方向未知，故无法判断电流计指针偏转方向二、实验题(共3小题)16.如图是做探究电磁感应的产生条件实验的器材．(1)在图中用实线代替导线把它们连成实验电路．(2)由哪些操作可以使灵敏电流计的指针发生偏转()A．闭合开关B．断开开关C．保持开关一直闭合D．将线圈A从B中拔出(3)假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向______(填“左”或“右”)偏转．17.在研究电磁感应现象的实验中所用的器材如图所示．它们是：①电流计②直流电源③带铁芯的线圈A④线圈B⑤电键⑥滑动变阻器(1)试按实验的要求在实物图上连线(图中已连好一根导线)．(2)怎样才能使线圈B中有感应电流产生？试举出三种方法．①________________________________________________________________________；②________________________________________________________________________；③________________________________________________________________________.18.如图所示为“研究电磁感应现象”的实验装置．(1)将图中所缺的导线补接完整；(2)如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后可能出现的情况有：(填“向左偏一下”、“向右偏一下”或“不动”)①将线圈A迅速插入线圈B时，灵敏电流计指针将________．②线圈A插入线圈B后，将滑动变阻器的滑片迅速向左拉时，灵敏电流计指针________．三、计算题(共3小题)19.如图甲所示，一端封闭的两条平行光滑长导轨相距L，距左端L处的右侧一段被弯成半径为的四分之一圆弧，圆弧导轨的左、右两段处于高度相差的水平面上．以弧形导轨的末端点O为坐标原点，水平向右为x轴正方向，建立Ox坐标轴．圆弧导轨所在区域无磁场；左段区域存在空间上均匀分布，但随时间t均匀变化的磁场B(t)，如图乙所示；右段区域存在磁感应强度大小不随时间变化，只沿x方向均匀变化的磁场B(x)，如图丙所示；磁场B(t)和B(x)的方向均竖直向上．在圆弧导轨最上端，放置一质量为m的金属棒ab，与导轨左段形成闭合回路，金属棒由静止开始下滑时左段磁场B(t)开始变化，金属棒与导轨始终接触良好，经过时间t0金属棒恰好滑到圆弧导轨底端．已知金属棒在回路中的电阻为R，导轨电阻不计，重力加速度为g.(1)求金属棒在圆弧轨道上滑动过程中，回路中产生的感应电动势E；(2)如果根据已知条件，金属棒能离开右段磁场B(x)区域，离开时的速度为v，求金属棒从开始滑动到离开右段磁场过程中产生的焦耳热Q；(3)如果根据已知条件，金属棒滑行到x＝x1位置时停下来，a．求金属棒在水平轨道上滑动过程中通过导体棒的电荷量q；b．通过计算，确定金属棒在全部运动过程中感应电流最大时的位置．20.如图所示，边长为L的正方形金属框abcd，质量为m，电阻为R，用细线把它悬挂于一个有界的匀强磁场边缘，金属框的上半部处于磁场内，下半部处于磁场外．磁场随时间变化规律为B＝kt(k＞0)，已知细线所能承受的最大拉力为2mg，求：(1)线框中感应电流的方向；(2)分析线框的各边所受安培力的方向；(3)从t＝0开始，经多长时间细线会被拉断？21.如图，两光滑导体框ABCD与EFGH固定在水平面内，在D点平滑接触，A、C分别处于FE、HG 的沿长线上，ABCD是边长为a的正方形；磁感强度为B的匀强磁场竖直向上；导体棒MN置于导体框上与导体框良好接触，以速度v沿BD方向从B点开始匀速运动，已知线框ABCD及棒MN单位长度的电阻为r，线框EFGH电阻不计．求：(1)导体棒MN在线框ABCD上运动时，通过MN电流的最大值与最小值；(2)为维持MN在线框ABCD上的匀速运动，必须给MN施加一水平外力，用F(t)函数表示该力；(3)导体棒达D点时立即撤去外力，则它还能前进多远(设EF、GH足够长)?四、填空题(共3小题)22.如图所示，半径为R的圆形线圈，其中心位置处半径为r的虚线范围内有界匀强磁场，磁场方向垂直线圈平面．若磁感应强度为B，则穿过线圈的磁通量为________．23.有一个称为“千人震”的趣味物理小实验，实验是用一节电动势为1.5 V的新干电池，几根导线、开关和一个用于日光灯上的镇流器来完成．几位做实验的同学手拉手成一串，和电池、镇流器、开关、导线连成图示实验电路，闭合开关，经过一段时间再断开开关，此过程中同学们会有触电的感觉．人有触电感觉发生在开关________(填“接通瞬间”、“断开瞬间”或“一直接通”)时，其原因是________________________________________________________________________.24.图甲为“探究电磁感应现象”实验中所用器材的示意图．现将电池组、滑动变阻器、带铁芯的线圈A、B、电流计及开关连接成如图所示的电路．(1)开关闭合后，下列说法中正确的是________．A．只要将线圈A放在线圈B中就会引起电流计指针偏转B．线圈A插入或拔出线圈B的速度越大，电流计指针偏转的角度越大C．滑动变阻器的滑片P滑动越快，电流计指针偏转的角度越大D．滑动变阻器的滑片P匀速滑动时，电流计指针不会发生偏转(2)在实验中，如果线圈A置于线圈B中不动，因某种原因，电流计指针发生了偏转．这时，线圈B相当于产生感应电流的“电源”．这个“电源”内的非静电力是________．如果是因为线圈A插入或拔出线圈B，导致电流计指针发生了偏转．这时，是________转化为电能．(3)上述实验中，线圈A可等效为一个条形磁铁，将线圈B和灵敏电流计简化如图乙所示．当电流从正接线柱流入灵敏电流计时，指针向正接线柱一侧偏转．则乙图中灵敏电流计指针向其________接线柱方向偏转(填“正”或“负”)．五、简答题(共3小题)25.如果磁场是用变化的电流来获取的，导体用整块铁代替，如图所示．请问铁块中有感应电流吗？如果有，它的形状像什么？26.如图所示，有两个同心导体圆环．内环中通有顺时针方向的电流，外环中原来无电流．当内环中电流逐渐增大时，外环中有无感应电流？方向如何？27.如图所示，在同一平面内的a、b两线圈，当开关S闭合和断开瞬间，b线圈中感应电流的方向如何？答案解析1.【答案】D【解析】在0～时间内，磁通量增加但增加的越来越慢，因此感应电流越来越小，到时刻，感应电流减小到零，在～t0间内，磁通量越来越小，感应电流反向，磁通量变化的越来越快，感应电流越来越大，到t0时刻达到反向最大值，从这两段时间断定选项D正确，A、B、C错误．2.【答案】A【解析】法拉第通过实验发现了电磁感应现象，A正确；伽利略通过理想斜面实验发现了物体的运动不需要力来维持，故B错误；奥斯特通过实验发现了电流的磁效应，故C错误；卡文迪许通过实验测出了引力常量，故D错误．3.【答案】A【解析】根据楞次定律，感应电流的磁通量总是阻碍引起感应电流的磁通量的变化，aOb和优弧ab构成的平面的磁通量在减少，所以Ob顺时针转动以阻止磁通量的减少，aOb和劣弧ab构成的平面磁通量在增加，所以Ob顺时针方向转动以减少磁通量的增加，所以应选A.4.【答案】D【解析】S闭合瞬间，由于线圈的自感系数很大，故在线圈中产生很大的自感电动势，阻碍电流的增大，线圈中此时的电流几乎为零，而灯泡中有电流通过，随时间的推移，线圈对电流的阻碍作用减弱，线圈中的电流不断增大，流过电源的电流也在增大，路端电压不断减小，故通过灯泡的电流不断减小；当稳定时，由于RL<R，故线圈中的电流大于灯泡中的电流；当S断开后，线圈相当于电源对灯泡供电，回路中的电流将在稳定时通过线圈电流的基础上不断减小，通过灯泡中的电流方向与S断开前方向相反，D正确．5.【答案】A【解析】从图中可看出，穿过线圈S1的磁感线条数最多，所以磁通量最大．故B、C、D错误，A 正确．6.【答案】D【解析】ab棒向下运动时，可由右手定则判断，感应电流方向为a→b，所以Ub＞Ua，由Uab＝E＝Blv及棒自由下落时v越来越大，可知Uab越来越大，故D选项正确．7.【答案】C【解析】Φ是标量，但有正负之分，在计算ΔΦ＝Φ2－Φ1时必须注意Φ2、Φ1的正负，要注意磁感线从线框的哪一面穿过，此题中在开始位置磁感线从线框的下面穿进，在末位置磁感线从线框的另一面穿进，Φ2、Φ1一正一负，再考虑到有效面积，故此题选C.8.【答案】C【解析】由于ab和cd电流方向相反，所以两导体运动方向一定相反，排除A、B；当载流直导线中的电流逐渐增强时，穿过闭合回路的磁通量增大，根据楞次定律，感应电流总是阻碍穿过回路磁通量的变化，所以两导体相互靠近，减小面积，达到阻碍磁通量增加的目的，故选C.9.【答案】C【解析】感应电动势E＝，而对应Φ－t图象中图线的斜率，根据图线斜率的变化情况可得：①中无感应电动势；②中感应电动势恒定不变；③中感应电动势0～t1时间内的大小是t1～t2时间内大小的2倍；④中感应电动势先变小再变大．10.【答案】B【解析】条形磁铁从左向右远离螺线管的过程中，穿过线圈的原磁场方向向下，且磁通量在减小，所以能产生感应电流．故选B.11.【答案】C【解析】矩形线圈abcd如题图所示放置，匀强磁场方向竖直向下，平面abcd与水平方向成θ角，此时通过线框的磁通量为Φ1＝BS cosθ，故C正确．12.【答案】B【解析】Ua＝BLv，Ub＝BLv，Uc＝·B·2Lv＝BLv，Ud＝B·2L·v＝BLv，故选B.13.【答案】D【解析】导体棒此时恰好能静止在导轨上，根据左手定则，感应电流的方向b→a，感应电流的磁场方向向下，则右侧圆形线圈中的磁场应均匀增加，A正确；由导体棒平衡有：F安＝mg sinθ，B 正确；根据安培力公式F＝B2dI＝mg sinθ，所以I＝，C正确；圆形线圈中的电热功率P＝r，D错误．14.【答案】D【解析】电磁感应的产生条件是法拉第通过实验找到的，感应电流的方向规律是楞次找到的，选项A错误；奥斯特发现电流周围存在磁场即电流的磁效应，但提出分子电流假说的是安培，选项B、C错误；“闭合电路中感应电动势的大小，跟穿过这一电路的磁通量变化率成正比”，这是法拉第在对理论和实验资料严格分析后得出的法拉第电磁感应定律的内容．选项D正确．15.【答案】B【解析】当P向左滑动时，电阻变大，通过线圈A的电流减小，则通过线圈B中的的磁场减弱，磁通量减少，线圈B中有使电流计指针向右偏转的感应电流通过；当线圈A向上移动或断开开关，则通过线圈B中的原磁场减弱，磁通量减少，所以线圈B中也有使电流计指针向右偏转的感应电流通过；而滑动变阻器的滑片P向右滑动，则通过线圈B中的原磁场增强，磁通量增加，所以线圈B中有使电流计指针向左偏转的感应电流通过，故B选项正确．16.【答案】(1)见解析(2)ABD(3)右【解析】(1)将灵敏电流计与大线圈B组成闭合回路，电源、开关、小线圈A组成闭合回路，电路图如图所示．(2)将开关闭合或断开，导致穿过线圈的磁通量变化，产生感应电流，灵敏电流计指针偏转，故A、B正确；保持开关一直闭合，则穿过线圈B的磁通量不变，没有感应电流产生，灵敏电流计指针偏转，故C错误；将螺线管A插入(或拔出)螺线管B时穿过线圈B的磁通量发生变化，线圈B中产生感应电流，灵敏电流计指针偏转，故D正确．(3)在开关闭合的瞬间，穿过线圈B的磁通量增大，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，穿过线圈B的磁通量减小，灵敏电流计的指针向右偏转．17.【答案】(1)如图所示(2)①闭合开关②断开开关③开关闭合时移动滑动变阻器滑片【解析】(1)使线圈A与电键、直流电源、滑动变阻器串联，线圈B与电流计连成闭合回路；(2)只要能使穿过线圈B的磁通量发生变化，就可以使线圈B中产生感应电流．18.【答案】(1)电路连接如图(2)①向右偏转一下②向左偏转一下【解析】(1)电路连接如图(2)因在闭合开关时，电路中的电流变大，磁通量增大，此时发现灵敏电流计的指针向右偏了一下，则当将线圈A迅速插入线圈B时，磁通量也是增大的，则灵敏电流计指针将向右偏转一下；线圈A 插入线圈B后，将滑动变阻器的滑片迅速向左拉时，电路中的电流减小，磁通量减小，则灵敏电流计指针向左偏转一下．19.【答案】(1)L2(2)＋mg－mv2(3)，x＝ 0处，感应电流最大【解析】(1)由图乙可知＝，根据法拉第电磁感应定律，感应电动势E＝＝L2＝L2①(2)当金属棒在弧形轨道上滑行过程中，产生的焦耳热Q1＝t＝金属棒在弧形轨道上滑行过程中，根据机械能守恒定律mg＝mv②金属棒在水平轨道上滑行的过程中，产生的焦耳热为Q2，根据能量守恒定律Q2＝mv－mv2＝mg－mv2，所以，金属棒在全部运动过程中产生的焦耳热Q＝Q1＋Q2＝＋mg－mv2.(3)a.根据图丙，x＝x1(x1<x0)处磁场的磁感应强度B1＝.设金属棒在水平轨道上滑行时间为Δt.由于磁场B(x)沿x方向均匀变化，根据法拉第电磁感应定律Δt时间内的平均感应电动势＝＝＝，所以，通过金属棒电荷量q＝Δt＝Δt＝b．金属棒在弧形轨道上滑行过程中，根据①式，I1＝＝金属棒在水平轨道上滑行过程中，由于滑行速度和磁场的磁感应强度都在减小，所以，在此过程中，金属棒刚进入磁场时，感应电流最大．根据②式，刚进入水平轨道时，金属棒的速度v0＝所以，水平轨道上滑行过程中的最大电流I2＝＝若金属棒自由下落高度，经历时间t＝，显然t0>t，所以I1＝<＝＝I2，综上所述，金属棒刚进入水平轨道时，即金属棒在x＝0处，感应电流最大．20.【答案】(1)线框中感应电流的方向a→d→c→b→a；(2)ab边所受的安培力方向向下，bc边所受的安培力方向向左，cd边不受安培力，ad边的安培力方向向右；(3)【解析】(1)根据楞次定律，则有感应电流的方向：逆时针方向(即a→d→c→b→a)；(2)根据左手定则，结合感应电流的方向，则有：ab边所受的安培力方向向下，bc边所受的安培力方向向左，cd不受安培力，ad边的安培力方向向右．(线框有收缩的趋势)；(3)根据平衡条件，结合安培力表达式，则有：2mg＝mg＋B L且B＝kt解得：t＝.21.【答案】(1)I min＝I max＝(2)F＝(3)【解析】(1)设某时刻棒MN交线框于P、S点，令PS长为l，此时电动势E＝BlvMN左侧电阻R1＝lrMN右侧电阻R2＝(4a－l)r则R并＝＝故：I＝＝因导线框ABCD关于AC对称，所以通MN的电流大小也具有对称性，所以当l＝0时，电流最小值I min＝当l＝a时，电流最大值I max＝(2)设MN到达B的时间为t0，则t0＝，到达D点用时2t0，当0≤t≤t0时，由I＝代入得：I＝(其中vt＝l)代入F＝BIl得：F＝当t0≤t≤2t0时，将l＝2(a－vt)代入④式得：I＝代入F＝BIl得：F＝(3)导线框进入矩形磁场后，由牛顿第二定律得：BIL＝ma＝ma取任意Δt时间有：Δt＝maΔtΔx＝mΔvΣΔx＝mΣΔvx＝mvx＝＝.22.【答案】Bπr2【解析】本题需要切记，在使用ΔΦ＝BS计算磁通量时，一定要注意公式中的S为磁场穿过线圈的有效面积，本题中S＝πr2，所以穿过线圈的磁通量为ΔΦ＝BS＝Bπr2.23.【答案】断开瞬间断开瞬间产生瞬间高压【解析】当开关闭合后，镇流器与同学们并联，由于电源为1.5 V的新干电池，所以电流很小．当断开时，镇流器电流发生变化，导致镇流器产生很强的电动势，从而使同学们有触电的感觉．24.【答案】(1)BC(2)感应电场的电场力机械能(3)负【解析】(1)将线圈A放在线圈B中，由于磁通量不变化，故不会产生感应电流，也不会引起电流计指针偏转，选项A错误；线圈A插入或拔出线圈B的速度越大，则磁通量的变化率越大，产生的感应电流越大，电流计指针偏转的角度越大，选项B正确；滑动变阻器的滑片P滑动越快，电流的变化率越大，磁通量的变化率越大，则感应电流越大，电流计指针偏转的角度越大，选项C 正确；滑动变阻器的滑片P匀速滑动时，电流发生变化，磁通量变化，也会产生感应电流，故电流计指针也会发生偏转，选项D错误．故选BC.(2)这个“电源”内的非静电力是感应电场的电场力．如果是因为线圈A插入或拔出线圈B，导致电流计指针发生了偏转．这时是机械能转化为电能．(3)根据楞次定律可知，通过电流计的电流从负极流入，故灵敏电流计指针向其负接线柱方向偏转．25.【答案】有．变化的电流产生变化的磁场，变化的磁场产生感生电场，感生电场在铁块中产生感应电流，它的形状像水中的旋涡，所以把它叫做涡电流，简称涡流．【解析】变化的电流产生变化的磁场，变化的磁场产生感生电场，感生电场在铁块中产生感应电流，它的形状像水中的旋涡，所以把它叫做涡电流，简称涡流．26.【答案】由于磁感线是闭合曲线，内环内部向里的磁感线条数和内环外向外的所有磁感线条数相等，所以外环所围面积内的总磁通量向里、增大，所以外环中感应电流磁场的方向向外，由安培定则，外环中感应电流方向为逆时针．【解析】由于磁感线是闭合曲线，内环内部向里的磁感线条数和内环外向外的所有磁感线条数相等，所以外环所围面积内的总磁通量向里、增大，所以外环中感应电流磁场的方向向外，由安培定则，外环中感应电流方向为逆时针．27.【答案】S闭合瞬间，b线圈中产生顺时针方向的电流；S断开瞬间，b线圈中产生逆时针方向的电流．【解析】当开关S闭合的瞬间，a线圈中有电流I通过，由安培定则可知其将在a线圈周围产生磁场，该磁场从b线圈内垂直纸面穿出，使b线圈中的磁通量增大，由楞次定律可知b线圈中将产生感应电流，感应电流的磁场方向应与a线圈中电流产生的磁场方向相反即垂直纸面向里，再由安培定则可判定b中感应电流方向应是顺时针方向．当开关S断开的瞬间，电流I所产生的磁场穿过b线圈的磁通量减少，这时b线圈内将产生感应电流，感应电流的磁场方向与原磁场方向相同，。

本套资源目录2019年高中物理第四章电磁感应2探究感应电流的产生条件训练含解析新人教版选修3_22019年高中物理第四章电磁感应3楞次定律训练含解析新人教版选修3_22019年高中物理第四章电磁感应4法拉第电磁感应定律训练含解析新人教版选修3_22019年高中物理第四章电磁感应5电磁感应现象的两类情况训练含解析新人教版选修3_22019年高中物理第四章电磁感应6互感和自感训练含解析新人教版选修3_22019年高中物理第四章电磁感应7涡流电磁阻尼和电磁驱动训练含解析新人教版选修3_22019年高中物理第四章电磁感应章末质量评估一含解析新人教版选修3_2探究感应电流的产生条件A级抓基础1．下列现象中，属于电磁感应现象的是( )A．小磁针在通电导线附近发生偏转B．通电线圈在磁场中转动C．因闭合线圈在磁场中运动而产生的电流D．磁铁吸引小磁针解析：电磁感应是指“磁生电”的现象，而小磁针和通电线圈在磁场中转动，反映了磁场力的性质，所以 A、B、D不是电磁感应现象，C是电磁感应现象．答案：C2．关于电磁感应现象，下列说法中正确的是( )A．闭合线圈放在变化的磁场中，必然有感应电流产生B．闭合正方形线圈在匀强磁场中垂直磁感线运动，必然产生感应电流C．穿过闭合线圈的磁通量变化时，线圈中有感应电流D．只要穿过电路的磁通量发生变化，电路中一定有感应电流产生解析：产生感应电流的条件，一是闭合电路；二是磁通量Φ发生变化．两个条件缺一不可．答案：C3．1825年，瑞士物理学家德拉里夫的助手科拉顿将一个螺线管与电流计相连，为了避免强磁性磁铁的影响，他把电流计放在另外一个房间，当他把磁铁投入螺线管中后，立即跑到另一个房间去观察．关于科拉顿进行的实验．下列说法正确的是( ) A．在科拉顿整个操作过程中，电流计不发生偏转B．将磁铁投入螺线管瞬间，电流计发生偏转，但科拉顿跑到房间观察时，电流计已不再偏转C．科拉顿无法观察到电流计偏转的原因是当时电流计灵敏度不够D．科拉顿无法观察到电流计偏转的原因是导线过长，电流过小解析：科拉顿将磁铁放入螺线管时，穿过线圈的磁通量发生变化，回路中产生感应电流，电流计偏转，之后，穿过线圈的磁通量保持不变，回路中无感应电流，电流计不偏转．由于科拉顿放完磁铁后还要跑到另一房间观察，所以他观察不到偏转．只有B项正确．答案：B4．如图所示的匀强磁场中有一个矩形闭合导线框，在下列四种情况下，线框中会产生感应电流的是( )A．线框平面始终与磁感线平行，线框在磁场中左右运动B．线框平面始终与磁感线平行，线框在磁场中上下运动C．线框绕位于线框平面内且与磁感线垂直的轴线AB转动D．线框绕位于线框平面内且与磁感线平行的轴线CD转动解析：四种情况中初始位置线框均与磁感线平行，磁通量为零，按A、B、D三种情况线框运动后，线框仍与磁感线平行，磁通量保持为零不变，线框中不产生感应电流．C中线框转动后，穿过线框的磁通量不断发生变化，所以产生感应电流，C项正确．答案：C5．在纸面内放有一条形磁铁和一个位于磁铁正上方的圆形线圈(如图所示)．下列情况中能使线圈中产生感应电流的是( )A．将磁铁在纸面内向上平移B．将磁铁在纸面内向右平移C．将磁铁绕垂直纸面的轴转动D．将磁铁的N极向纸外转，S极向纸内转解析：将磁铁向上平移、向右平移或绕垂直纸面的轴转动，线圈始终与磁感线平行，磁通量始终为零，没有变化，不产生感应电流，所以A、B、C均不正确；将磁铁的N极向纸外转，S极向纸内转，穿过线圈的磁通量增加，线圈中产生感应电流．答案：D6．如图所示，ab是水平面上的一个导体圆环的直径，在过ab的竖直平面内有一根通电直导线ef.已知ef平行于ab，当ef竖直向上平移时，电流产生的磁场穿过圆环的磁通量将( )A．逐渐增大B．逐渐减小C．始终为零D．不为零，但保持不变解析：利用安培定则判断直线电流产生的磁场，作出俯视图，如图所示．考虑到圆环内的磁场具有对称性，可以知道，穿过圆环的磁感线的条数与穿出圆环的磁感线的条数总是相等的，故磁通量始终为零．答案：CB级提能力7．如图所示，接有理想电压表的三角形导线框ABC，在匀强磁场中向右运动，则关于导线框中有无感应电流及电压表有无示数(示数不为零则称为有示数)，下列判断正确的是( )A．无；有B．有；无C．无；无D．有；有解析：无论导线框在磁场中向右做匀速运动、加速运动还是减速运动，穿过导线框的磁通量均不变，即ΔΦ＝0，故导线框中无感应电流产生，再由电压表的工作原理可知电压表无示数．答案：C8．如图所示，在同一铁芯上有A和C两个线圈，其中A线圈与滑动变阻器、电源、开关相连，C线圈两端与灵敏电流计相连，在以下采取的做法中，不能使灵敏电流计指针偏转的是( )A．开关S闭合的瞬间B．开关S闭合后，变阻器滑片P向右滑动C．开关S闭合后，变阻器滑片P保持不动D．开关S断开的瞬间解析：开关S闭合瞬间，A线圈中电流迅速变化，A内磁通量变化，使C线圈磁通量变化，产生感应电流，灵敏电流计指针偏转．开关S闭合后，变阻器滑片P向右滑动时，闭合电路的总电阻减小，电流增大，A线圈中电流增大，磁通量增大，使C线圈中磁通量增大，产生感应电流，灵敏电流计指针偏转，开关S闭合后，变阻器滑片P保持不动，闭合电路中电流恒定，A线圈中磁通量不变，C线圈中磁通量不变，无感应电流，灵敏电流计指针不偏转．开关S断开瞬间，A线圈中电流变化，磁通量也变化，C线圈中磁通量变化，产生感应电流，灵敏电流计指针偏转．答案：C9．(多选)我国已经制订了登月计划，假如航天员登月后想探测一下月球表面是否有磁场，他手边有一只灵敏电流计和一个小线圈，则下列推断中正确的是( ) A．直接将电流计放于月球表面，看是否有示数来判断磁场有无B．将电流计与线圈组成闭合回路，使线圈沿某一方向运动，如电流计无示数，则判断月球表面无磁场C．将电流计与线圈组成闭合回路，使线圈沿某一方向运动，如电流计有示数，则判断月球表面有磁场D．将电流计与线圈组成闭合回路，使线圈分别绕两个互相垂直的轴转动，月球表面若有磁场，则电流计至少有一次示数不为零解析：电流计有示数时可判断有磁场存在，沿某一方向运动而无示数不能确定月球上是否存在磁场．D项中线圈分别绕互相垂直的轴转动，若月球存在磁场，则至少有一次穿过线圈(可正穿也可斜穿)的磁通量的变化率不为零，故至少有一次电流计有示数．C、D正确．答案：CD10．如图，线圈A插在线圈B中，线圈B与电流表组成闭合电路；线圈A与蓄电池、开关、滑动变阻器组成另一个闭合电路，用此装置来研究电磁感应现象，开关闭合瞬间，电流表指针________(选填“会”或“不会”)发生偏转，开关闭合稳定后电流表指针________(选填“会”或“不会”)发生偏转．答案：会不会11．磁感应强度为B的匀强磁场仅存在于边长为2l的正方形范围内，有一个电阻为R，边长为l的正方形导线框abcd，沿垂直于磁感线方向，以速度v匀速通过磁场区域，如图所示，从ab进入磁场开始计时．(1)画出穿过线框的磁通量随时间变化的图象．(2)判断线框中有无感应电流．解析：线框穿过磁场的过程可分为三个阶段：进入磁场阶段(只有ab 边在磁场中)、在磁场中运动阶段(ab 、cd 两边均在磁场中)、离开磁场阶段(只有cd 边在磁场中)．(1)①线框进入磁场阶段：t 为0～l v ，线框进入磁场中的面积与时间成正比，即S ＝lv Δt 1，故Φ＝BS ＝Blv Δt 1，Δt 1＝lv 时，Φ＝Bl 2. ②线框在磁场中运动阶段：t 为l v ～2l v，线框中的磁通量为Φ＝Bl 2，保持不变，此过程Δt 2＝l v .③线框离开磁场阶段：t 为2l v ～3l v，线框中的磁通量均匀减小， 即Φ＝Bl (l －v Δt 3)＝Bl 2－Blv Δt 3，当t ＝3l v 时，Δt 3＝l v，Φ＝0.因此，穿过线框的磁通量随时间的变化图象如图所示．(2)线框进入磁场阶段，穿过线框的磁通量增加，线框中产生感应电流．线框在磁场中运动阶段，穿过线框的磁通量保持不变，无感应电流产生．线框离开磁场阶段，穿过线框的磁通量减小，线框中产生感应电流．楞次定律A级抓基础1．(多选)关于决定感应电流方向的因素，以下说法中正确的是( )A．回路所包围的引起感应电流的磁场的方向B．回路外磁场的方向C．回路所包围的磁通量的大小D．回路所包围的磁通量的变化情况答案：AD2．根据楞次定律知，感应电流的磁场一定( )A．阻碍引起感应电流的磁通量B．与引起感应电流的磁场方向相反C．阻碍引起感应电流的磁通量的变化D．与引起感应电流的磁场方向相同答案：C3．(多选)关于楞次定律，下列说法中正确的是( )A．感应电流的磁场方向总是与原磁场的方向相反B．感应电流的磁场方向总是与原磁场的方向相同C．感应电流的磁场方向与磁通量增大还是减小有关D．感应电流的磁场总是阻碍原磁场的变化答案：CD4．如图所示，金属环所在区域存在着匀强磁场，磁场方向垂直纸面向里．当磁感应强度逐渐增大时，内、外金属环中感应电流的方向为 ( )A．外环顺时针，内环逆时针B．外环逆时针，内环顺时针C．内、外环均为逆时针D．内、外环均为顺时针解析：首先明确研究的回路由外环和内环共同组成，回路中包围的磁场方向垂直纸面向里且内、外环之间的磁通量增加．由楞次定律可知两环之间的感应电流的磁场方向与原磁场方向相反，垂直于纸面向外．再由安培定则判断出感应电流的方向，在外环沿逆时针方向，在内环沿顺时针方向．答案：B5.如图所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd保持水平，从两磁极间中心上方某处开始下落，并穿过磁场，则( )A．线框中有感应电流，方向是先a→b→c→d→a后d→c→b→a→dB．线框中有感应电流，方向是先d→c→b→a→d后a→b→c→d→aC．受磁场的作用，线框要发生转动D．线框中始终没有感应电流解析：由于线框从两极间中心上方某处开始下落，根据对称性知，下落过程中穿过线框abcd的磁通量始终是零，没有变化，所以始终没有感应电流，因此不会受磁场的作用．故选项D正确．答案：DB级提能力6．(多选)如图所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是( )A．线圈a中将产生俯视逆时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力F N将增大解析：若将滑动变阻器的滑片P向下滑动，螺线管b中电流增大，穿过线圈a的磁通量向下增大．根据楞次定律和安培定则，线圈a中将产生俯视逆时针方向的感应电流；穿过线圈a的磁通量变大，线圈a有缩小的趋势，线圈a对水平桌面的压力F N将增大，故选项B、C错误，选项A、D正确．答案：AD7．如图所示，导轨间的磁场方向垂直于纸面向里，当导体棒MN在导轨上水平向右加速滑动时，正对电磁铁A的圆形金属环B中(导体棒切割磁感线速度越大，感应电流越大)( )A．有感应电流，且B被A吸引B．无感应电流C．可能有，也可能没有感应电流D．有感应电流，且B被A排斥解析：MN向右加速滑动，根据右手定则，MN中的电流方向从N→M，且大小在逐渐变大．根据安培定则知，电磁铁A的磁场方向水平向左，且大小逐渐增强，又根据楞次定律知，B环中的感应电流产生的磁场方向水平向右，B被A排斥．D正确，A、B、C错误．答案：D8．(多选)边长为h的正方形金属导线框，从如图所示位置由静止开始下落，通过一匀强磁场区域，磁场方向水平，且垂直于线框平面，磁场区域高度为H，上、下边界如图中虚线所示，H>h，从线框开始下落到完全穿过磁场区域的全过程中( )A．线框中总有感应电流存在B．线框中感应电流方向是先顺时针后逆时针C．线框中感应电流方向是先逆时针后顺时针D．线框受到磁场力的方向总是向上解析：因为H>h，当线框全部处于磁场区域内时线框内磁通量不变，线框中无感应电流，A错误；根据右手定则可知，线框进入磁场时感应电流是逆时针，线框离开磁场时感应电流是顺时针，C正确，B错误；在C的基础上结合左手定则可知，线框在进出磁场过程中受到磁场力的方向总是向上，D正确．答案：CD9．如图所示，一水平放置的通以恒定电流的圆形线圈1固定，另一较小的圆形线圈2从线圈1的正上方下落，在下落过程中两线圈平面始终保持平行且共轴，则线圈2从线圈1的正上方下落至线圈的正下方的过程中，从上往下看，线圈2中( )A．无感应电流B．有顺时针方向的感应电流C．有先是顺时针方向、后是逆时针方向的感应电流D．有先是逆时针方向、后是顺时针方向的感应电流解析：线圈1中恒定电流形成的磁场分布情况如图所示．当线圈2从线圈1的正上方下落，并处于线圈1的上方时，磁感线向上，且磁通量增大，根据楞次定律知，线圈2中产生的感应电流的磁场方向向下，由右手螺旋定则知，俯视线圈2中感应电流方向应为顺时针方向；同理，线圈2落至线圈1的正下方时，磁通量向上且是减小的，由楞次定律和右手螺旋定则知，俯视线圈2中感应电流方向应为逆时针方向．答案：C10．如图所示，圆形金属环放在水平桌面上，有一带正电的微粒以水平速度v贴近环的上表面距环心d处飞过，则带电微粒在飞过环的过程中，环中感应电流方向是( )A．始终是沿顺时针方向B．始终是沿逆时针方向C．先沿顺时针方向，再沿逆时针方向D．先沿逆时针方向，再沿顺时针方向解析：带电微粒靠近圆环过程中，穿过圆环的磁通量方向垂直纸面向里并增加，由楞次定律知，圆环中将产生逆时针方向的感应电流，当微粒远离圆环时，圆环中产生顺时针方向的感应电流，故选D.答案：D法拉第电磁感应定律A 级 抓基础1.穿过一个单匝闭合线圈的磁通量始终为每秒均匀增加2 Wb ，则（ ） A.线圈中感应电动势每秒增加 2 V B.线圈中感应电动势每秒减少2 V C.线圈中感应电动势始终为2 VD.线圈中感应电动势始终为一个确定值，但由于线圈有电阻，电动势小于2 V 解析：由E ＝n ΔΦΔt 知ΔΦΔt 恒定，n ＝1，所以E ＝2 V.答案：C2.如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab 以水平速度v 0抛出，不计空气阻力，那么金属棒内产生的感应电动势将（ ）A.越来越大B.越来越小C.保持不变D.方向不变，大小改变解析：由于导体棒中无感应电流，故棒只受重力作用，导体棒做平抛运动，水平速度v 0不变，即切割磁感线的速度不变，故感应电动势保持不变.答案：C3.如图，在磁感应强度为B 、方向垂直纸面向里的匀强磁场中，金属杆MN 在平行金属导轨上以速度v 向右匀速滑动，MN 中产生的感应电动势为E 1；若磁感应强度增为2B ，其他条件不变，MN 中产生的感应电动势变为E 2.则通过电阻R 的电流方向及E 1与E 2之比E 1∶E 2分别为（ ）A.c →a ，2∶1B.a →c ，2∶1C.a →c ，1∶2D.c →a ，1∶2解析：由右手定则判断可知，MN 中产生的感应电流方向为N →M ，则通过电阻R 的电流方向为a →c .MN 产生的感应电动势公式为E ＝BLv ，其他条件不变，E 与B 成正比，则得E 1∶E 2＝1∶2.答案：C4.（多选）单匝矩形线圈在匀强磁场中匀速运动，转轴垂直于磁场，若线圈所围面积里磁通量随时间变化的规律如图所示，则O →D 过程中（ ）A.线圈在O 时刻感应电动势最大B.线圈在D 时刻感应电动势为零C.线圈在D 时刻感应电动势最大D.线圈在O 至D 时间内平均感应电动势为0.4 V解析：由法拉第电磁感应定律知线圈从O 至D 时间内的平均感应电动势E ＝ΔΦΔt＝2×10－30.01÷2V ＝0.4 V.由感应电动势的物理意义知，感应电动势的大小与磁通量的大小Φ和磁通量的改变量ΔΦ均无必然联系，仅由磁通量的变化率ΔΦΔt 决定，而任何时刻磁通量的变化率ΔΦΔt 就是Φ-t 图象上该时刻切线的斜率，不难看出O 点处切线斜率最大，D 点处切线斜率最小，为零，故A 、B 、D 选项正确.答案：ABD5.如图所示，长为L 的金属导线弯成一圆环，导线的两端接在电容为C 的平行板电容器上，P 、Q 为电容器的两个极板，磁场垂直于环面向里，磁感应强度以B ＝B 0＋kt （k >0）随时间变化，t ＝0时，P 、Q 两板电势相等，两板间的距离远小于环的半径，经时间t ，电容器P 板（ ）A.不带电B.所带电荷量与t 成正比C.带正电，电荷量是kL 2C4πD.带负电，电荷量是kL 2C4π解析：磁感应强度以B ＝B 0＋kt （k >0）随时间变化，由法拉第电磁感应定律得：E ＝ΔΦΔt＝S ΔB Δt ＝kS ，而S ＝L 24π，经时间t 电容器P 板所带电荷量Q ＝EC ＝kL 2C 4π；由楞次定律知电容器P 板带负电，故D 选项正确.答案：DB 级 提能力6.一矩形线圈abcd 位于一随时间变化的匀强磁场内，磁场方向垂直线圈所在的平面向里（如图甲所示），磁感应强度B 随时间t 变化的规律如图乙所示.以I 表示线圈中的感应电流（图甲中线圈上箭头方向为电流的正方向），则能正确表示线圈中电流I 随时间t 变化规律的是（ ）A B C D解析：0～1 s 内磁感应强度均匀增大，根据楞次定律和法拉第电磁感应定律可判定，感应电流为逆时针（为负值）、大小为定值，A 、B 错误；4 ～5 s 内磁感应强度恒定，穿过线圈abcd 的磁通量不变化，无感应电流，D 错误.答案：C7.矩形导线框abcd 放在匀强磁场中，磁感线方向与线圈平面垂直，磁感应强度B 随时间变化的图象如图所示，t ＝0时刻，磁感应强度的方向垂直纸面向里.若规定导线框中感应电流逆时针方向为正，则在0～4 s 时间内，线框中的感应电流I 以及线框的ab 边所受安培力F 随时间变化的图象为图中的（取向上为正方向）（ ）A B C D解析：根据E ＝n ΔΦΔt ＝n S ΔB Δt ，而ΔB Δt 不变，推知在0～2 s 内及2～4 s 内电流恒定，选项A 错误；因为规定了导线框中感应电流逆时针方向为正，感应电流在0～2 s 内为顺时针方向，所以选项B 错误；由F ＝BIL 得：F 与B 成正比，根据左手定则判断可知，选项C 正确，D 错误.答案：C8.（多选）如图所示，虚线右侧存在匀强磁场，磁场方向垂直纸面向外，正方形金属框电阻为R ，边长是L ，自线框从左边界进入磁场时开始计时，在外力作用下由静止开始，以垂直于磁场边界的恒定加速度a 进入磁场区域，t 1时刻线框全部进入磁场.若外力大小为F ，线框中电功率的瞬时值为P ，线框磁通量的变化率为ΔΦΔt，通过导体横截面的电荷量为q ，（其中P-t 图象为抛物线）则这些量随时间变化的关系正确的是（ ）解析：线框做匀加速运动，其速度v ＝at ，感应电动势E ＝BLv ，线框进入磁场过程中受到的安培力F 安＝BIL ＝B 2L 2v R ＝B 2L 2at R ，由牛顿第二定律得F －B 2L 2at R ＝ma ，则F ＝B 2L 2atR＋ma ，故A 错误；线框中的感应电流I ＝E R ＝BLat R ，线框的电功率P ＝I 2R ＝（BLa ）2Rt 2，B 正确；线框的位移x ＝12at 2，磁通量的变化率ΔΦΔt ＝B ·ΔSΔt＝BL ×12at 2t＝12BLat ，C 错误；电荷量q ＝I －·Δt ＝E －R ·Δt ＝ΔΦΔt R ·Δt ＝ΔΦR ＝BLx R ＝BL ×12at 2R ＝BLa 2R·t 2，D 正确.答案：BD9.如图所示，竖直平面内有足够长的金属导轨，轨距为0.2 m ，金属导体ab 可在导轨上无摩擦地上下滑动，ab 的电阻为0.4 Ω，导轨电阻不计，导体ab 的质量为0.2 g ，垂直纸面向里的匀强磁场的磁感应强度为0.2 T ，且磁场区域足够大，当导体ab 自由下落0.4 s 时，突然闭合开关S ，则：（1）试说出S 接通后导体ab 的运动情况；（2）导体ab 匀速下落的速度是多少？（g 取10 m/s 2）解析：（1）闭合S 之前导体ab 自由下落的末速度为v 0＝gt ＝4 m/s.S 闭合瞬间，导体产生感应电动势，回路中产生感应电流，ab 立即受到一个竖直向上的安培力.F 安＝BIL ＝B 2L 2v 0R＝0.016 N>mg ＝0.002 N.此刻导体所受到合力的方向竖直向上，与初速度方向相反，加速度的表达式为a ＝F 安－mg m ＝B 2L 2vmR－g ， 所以ab 做竖直向下的加速度逐渐减小的减速运动.当速度减小至F 安＝mg 时，ab 做竖直向下的匀速运动.（2）设匀速下落的速度为v m ，此时F 安＝mg ，即B 2L 2v m R ＝mg ，v m ＝mgR B 2L2＝0.5 m/s.10.如图甲所示，不计电阻的平行金属导轨与水平面成37°夹角放置，导轨间距为L ＝1 m ，上端接有电阻R ＝3 Ω，虚线OO ′下方是垂直于导轨平面的匀强磁场.现将质量m ＝0.1 kg 、电阻r ＝1 Ω的金属杆ab 从OO ′上方某处垂直导轨由静止释放，杆下滑过程中始终与导轨垂直并保持良好接触，杆下滑过程中的v-t 图象如图乙所示.求：（取g ＝10 m/s 2，sin 37°＝0.6）图甲 图乙（1）磁感应强度B .（2）杆在磁场中下滑0.1 s 过程中电阻R 产生的热量. 解析：（1）由题图乙得a ＝Δv Δt ＝0.50.1m/s 2＝5 m/s 2. 0.1 s 前，由牛顿第二定律有mg sin θ－f ＝ma ，代入数据得f ＝0.1 N.0.1 s 后匀速运动，有mg sin θ－f －F 安＝0.①而F 安＝BIL ＝B BLv R ＋r L ＝B 2L 2vR ＋r.②由①②得B ＝（mg sin θ－f ）（R ＋r ）L 2v＝（0.6－0.1）×（3＋1）12×0.5T ＝2 T. （2）I ＝BLv R ＋r ＝2×1×0.53＋1A ＝0.25 A ， Q R ＝I 2Rt ＝0.252×3×0.1 J ＝3160J. 11.如图所示，L 1＝0.5 m ，L 2＝0.8 m ，回路总电阻为R ＝0.2 Ω，物块M 的质量m ＝0.04 kg ，导轨光滑，开始时磁场B 0＝1 T.现使磁感应强度以ΔBΔt ＝0.2 T/s 的变化率均匀地增大，则当t 为多少时，M 刚好离开地面？（g 取10 m/s 2）解析：回路中原磁场方向向下，且磁通量增加，由楞次定律可以判知，感应电流的磁场方向向上，根据安培定则可以判知，ab 中的感应电流的方向是a →b ，由左手定则可知，ab 所受安培力的方向水平向左，从而向上拉起重物.设ab 中电流为I 时M 刚好离开地面，此时有F B ＝BIL 1＝mg I ＝E R E ＝ΔΦΔt ＝L 1L 2·ΔBΔtB ＝B 0＋ΔBΔtt 解得：F B ＝0.4 N ，I ＝0.4 A ，B ＝2 T ，t ＝5 s. 答案：5 s电磁感应现象的两类情况A级抓基础1.（多选）下列说法中正确的是（）A.动生电动势的产生与洛伦兹力有关B.因为洛伦兹力对运动电荷始终不做功，所以动生电动势的产生与洛伦兹力无关C.动生电动势的方向可以由右手定则来判定D.导体棒切割磁感线产生感应电流，受到的安培力一定与受到的外力大小相等、方向相反解析：由动生电动势产生原因知A、C正确，B错误；只有在导体棒做匀速切割时，除安培力以外的力的合力才与安培力大小相等、方向相反，做变速运动时不成立，故D错误.答案：AC2.如图所示，内壁光滑的塑料管弯成的圆环平放在水平桌面上，环内有一带负电的小球，整个装置处于竖直向下的磁场中，当磁场突然增强时，小球将（）A.沿顺时针方向运动B.沿逆时针方向运动C.在原位置附近往复运动D.仍然保持静止状态解析：当磁场增强时，由楞次定律知感应电流沿逆时针方向，即感生电场沿逆时针方向，带负电的小球在电场力作用下沿顺时针方向运动.答案：A3.如图所示，有一匝接在电容器C两端的圆形导线回路，垂直于回路平面以内存在着向里的匀强磁场B，已知圆的半径r＝5 cm，电容C＝20 μF，当磁场B以4×10－2T/s的变化率均匀增加时，则（）A.电容器a板带正电，电荷量为2π×10－9 CB.电容器a板带负电，电荷量为2π×10－9 CC.电容器b板带正电，电荷量为4π×10－9 C。
