对南水北调渠坡混凝土机械化衬砌施工的质量控制

南水北调中线干线温博段渠道混凝土机械化衬砌施工总结摘要：南水北调中线输水干线总长1276.414km，渠道机械化衬砌为主体工程项目。

本文重点介绍渠道混凝土机械化衬砌施工经验，为南水北调中线干线工程渠道机械化衬砌施工提供参考。

关键词：南水北调机械化衬砌质量控制总结南水北调中线干线工程温博段全长27.12 km，其中明渠段长25.833 km，采用全断面机械化衬砌施工，混凝土强度C20W6F150。

坡长20.5m～23m，坡比1：2.0～1:2.75，渠底宽度21～22m。

渠道衬砌边坡结构自下而上为：强渗水软式透水管及逆止式排水器等渠道自排水结构布置、100mm厚砂砾石垫层、20～25mm厚聚苯乙烯保温板、600g/m2的两布一膜复合土工膜、渠坡100mm厚混凝土面板（底板厚80mm）。

在施工过程中，各参建单位共同不断的摸索、研究和探讨，总结出一套较为有效、可行的施工工艺方法，有效的减少了渠道衬砌薄壁混凝土质量缺陷的产生，保证了工程质量。

一、渠道机械化衬砌施工流程渠道机械化衬砌主要施工程序：渠床整理→积水暗管施工→反滤层铺设→聚苯乙烯保温板铺设→复合土工膜铺设→衬砌混凝土浇筑→养护→切缝→闭孔泡沫板嵌缝→聚硫密封胶填缝。

二、渠床整理渠床平整度和削坡精度是保证反滤层铺筑厚度和均匀性的基础。

精削坡完成后，基面平整度应达到20mm/2m。

如果平整度较差，削坡深度低于设计高程≥5cm，则铺筑反滤料时不宜振捣密实，在混凝土面板衬砌后一周内由于反滤层的不均匀沉降，易造成混凝土面板出现大面积裂缝。

三、积水暗管、坡脚齿槽施工积水暗管施工程序为人工按设计尺寸（40×60cm）开挖沟槽→开挖成型后人工先铺设5cm厚粗砂→铺设集水暗管→人工铺筑粗砂→洒水→振捣棒振捣→振动板夯实→取样。

集水暗管铺设完成后，回填粗砂至设计高度后开始洒水，到表面有积水为止，2小时后采用φ30软轴式振捣棒捣实（捣实标准为砂料不再下沉），然后缓慢拔出。

南水北调渠道衬砌关键点施工方法及质量控制摘要：南水北调工程是我国的战略性工程，主要是为了解决我国南方水多，北方水少，水资源不均衡问题。

南水北调工程需要跨经多个省市不同地区才得以实现，由于我国幅员辽阔，地形复杂，各个地区的气候、地貌、地质不同，使南水北调工程面临的问题非常复杂。

文章从渠道衬砌施工中的轨道铺设、削坡、沟槽开挖、排水系统安装、砂垫层铺设、土工膜铺设及焊接、混凝土立模浇筑、养护、拆模、切缝、嵌缝注胶等工序控制入手，对南水北调工程中渠道衬砌关键点的施工方法及质量控制进行浅析。

关键词：南水北调；渠道衬砌；施工方法；质量控制引言南水北调工程分为东、中、西三条线路。

南水北调中线工程，从河南省南阳市淅川县境内的丹江口水库引水，经河南方城垭口，通过隧道穿过黄河，沿渠北上，自流到北京团城湖。

渠道整形土方工程类别大体分为全挖段、半挖半填段和全填段，受土质影响，部分段落采用水泥改性土换填及“金包银”施工。

由于全填段高边坡、全挖段深基坑段落的存在，其难度是显而易见的，主要体现在渠道高填方段土方的填筑和渠坡混凝土的衬砌方面。

因受混凝土原材、配合比及施工工艺要求，其中最大的施工难点之一就是对渠道混凝土的衬砌的质量控制。

1.南水北调工程渠道整形施工1.1渠道的削坡首先测量人员使用同一测量控制系统对削坡机、布料机进行定位。

在铺设轨道前，先放置控制桩，进而固定渠底和渠顶轨道位置。

渠道削坡机削坡前，用挖掘机先对坡面进行粗削。

待渠道开挖成型后，测放出坡肩线和坡脚线，测量人员通过仪器指挥挖掘机粗削。

为保证削出的坡面平整，将挖掘机的斗齿通过焊结钢板改造为平板状。

粗削坡宜自上而下进行，将削坡土刮至渠底，并运至指定地点。

削坡机按使用说明在已基本成型的渠道内安装调试完毕后，用测量仪器控制，将削坡机的机架调整至与设计坡比平行，根据预留保护层厚度确定每次进刀深度和削坡次数。

利用测量仪器校核坡面高程，根据校核结果调整削坡进刀深度，确保削坡质量满足设计要求。

南水北调渠道混凝土衬砌的施工质量控制要点一、前期准备工作1.确定各个单位的职责，包括院方和承包方。

2.确定施工进度计划，包括施工的时间、周期、工艺流程和质量保证要求。

3.制定安全施工方案，迅速清理施工现场，划分好区域隔离线，并搭建好安全防护网。

同时备好应急救援设备，以防不测。

二、施工材料和设备1.水泥应符合国家标准，检测时应注意检查其含水量、流动性和固化速度。

2.砂石应符合国家标准，要求质地细致均匀、石粒尺寸均匀、细度模数在2.4~3.6之间。

3.混凝土加工机电设备应检查完好，操作人员应具备相应操作证书。

4.针对晴天，太阳直射混凝土地面的情形，应在砼面均匀洒水抑制初始收缩。

三、施工方法1.确定混凝土浇筑的时间、量和块状度等参数。

2.混凝土施工前应对路面进行处理，平整路面，确保其平整度。

3.在混凝土浇筑两侧需要进行挂、拦板、侧壁及護坡等设备支护，严禁反射性裂缝。

4.在混凝土浇筑之前，应将防水泥浆（用纯水和水泥混合而成）涂在模板壁面，以防止混凝土破损和渗漏。

5.混凝土块的浇注顺序应为首先块直角处，其次块顶部和侧边。

受到施工时间和条件限制的混凝土块，宜从直角处开始浇筑。

6.选用饱和盐酸刷搅弄浆水或石化油腊等施工下料涂抹联接层时，每浆液输入口应被塞纸堵住，用于检测浆液搅拌效果。

四、施工质量控制1.在施工过程中，应严格按照施工标准和质量要求进行施工，在混凝土浇筑六小时后，浇筑块面应平整、紧实、无裂纹。

浇筑质量可参考JGJ0S-2009的相关规定。

2.在混凝土浇筑完毕后，立即清理现场，切忌自行增加施工时间。

对于无法及时清理的混凝土，应在其上覆盖防晒网或防雨布，以保证其质量。

3.在混凝土施工中，应用于取样的钢筋捆扎不得使用钢丝捆松。

五、工程验收及验收标准1.在每一次施工完成后，应进行验收，包括模板、混凝土浇筑、清理等等。

同时，要对现场的各个单位的工作进行汇总，对进度和质量都作出严格的验收标准。

2.验收标准应符合相关国家标准，并且被工程管理部门对其的逐一评估。

水利工程渠道衬砌机械化施工控制技术摘要：水利工程渠道衬砌机械化施工是水利工程施工技术发展的必然趋势，也是提升工程建设效率的重要途径。

本文以南水北调中线工程渠首工程为依托，对渠道衬砌机械化施工的控制技术进行了分析。

首先对渠道衬砌机械化施工的优势进行了论述，同时以此为基础，分析了渠首工程渠道衬砌机械化施工控制的重点及难点。

在此基础上，对渠道工程渠道衬砌机械化施工控制技术进行归纳总结，并提出相关保障措施。

关键词：水利工程；渠道衬砌；机械化施工前言：水利工程施工技术是指在水利工程施工过程中，根据工程建设需要采取的各种生产技术。

在本文中主要是对水利工程渠道衬砌工艺进行分析，在分析之前需要明确两个问题，第一是如何保障渠道衬砌机械化施工质量的问题。

第二是如何提高渠道混凝土浇筑的效率，即在保证混凝土质量的前提下提高工作效率，从而有效降低劳动强度。

通过对以上两个方面进行分析可得，渠首渠道衬砌机械化施工控制是保证工程建设质量、提升工作效率的重要途径之一。

一、水利工程中渠道衬砌施工的具体流程（一）渠道工程渠道衬砌机施工控制的重点及难点（1）衬砌台座的尺寸：台座高度一般控制在2m，宽度一般不超过3m。

（2）衬砌厚度应符合设计要求。

当设计无规定时，其厚度应在不小于4-6m，超过时可采用机械加钢筋混凝土衬砌。

（3）台座混凝土强度：一般可按混凝土强度评定标准执行。

若施工现场无评定标准，则可按强度的95%计算。

（4）浇筑台座后应立即进行养护，期内应对衬砌混凝土表面进行覆盖和洒水养护，期过后方可进行下道施工作业。

（5）混凝土衬砌的养护时间应不少于14d，并按下列方法检测：①表面温度应小于28℃，且连续3d；②表面温度小于28℃时，每5d测一次；③每30d检测一次；④每次至少检测2~3处。

（二）水利工程中渠道衬砌施工的具体流程（1）准备阶段：渠道衬砌的施工准备工作，包括施工材料，机具设备的检查验收、技术交底及培训。

（2）运输和现场堆放：在正式施工前对所有机械设备进行检查和调试。

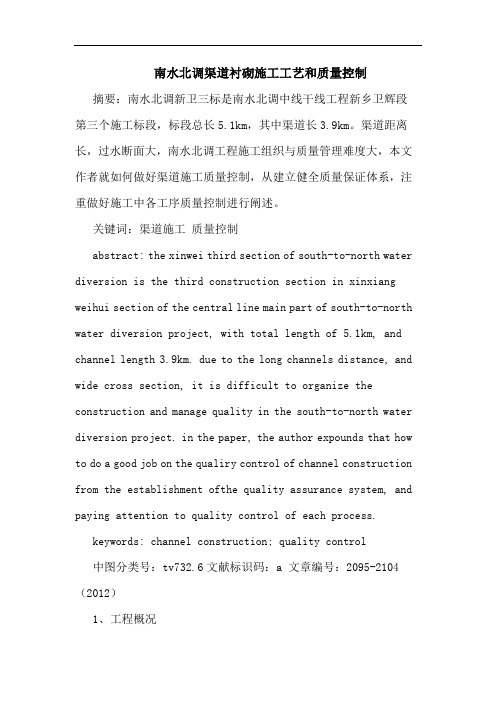

南水北调渠道衬砌施工工艺和质量控制摘要：南水北调新卫三标是南水北调中线干线工程新乡卫辉段第三个施工标段，标段总长5.1km，其中渠道长3.9km。

渠道距离长，过水断面大，南水北调工程施工组织与质量管理难度大，本文作者就如何做好渠道施工质量控制，从建立健全质量保证体系，注重做好施工中各工序质量控制进行阐述。

关键词：渠道施工质量控制abstract: the xinwei third section of south-to-north water diversion is the third construction section in xinxiang weihui section of the central line main part of south-to-north water diversion project, with total length of 5.1km, and channel length 3.9km. due to the long channels distance, and wide cross section, it is difficult to organize the construction and manage quality in the south-to-north water diversion project. in the paper, the author expounds that how to do a good job on the qualiry control of channel construction from the establishment ofthe quality assurance system, and paying attention to quality control of each process.keywords: channel construction; quality control中图分类号：tv732.6文献标识码：a 文章编号：2095-2104（2012）1、工程概况本标段为新乡卫辉段第三施工标段，设计桩号为ⅳ139+500～ⅳ144+600，标段长度5.10km，渠道长度3.9km，起点渠底高程为90.790m，终点渠底高程为90.061m，内坡坡比为1：2，填方及半挖半填渠道外坡为1：1.5～1：2。

南水北调工程渠道混凝土衬砌施工操作指南概述南水北调工程是我国一项重大的水利工程，旨在通过调水来解决北方地区缺水的问题。

其中，渠道混凝土衬砌是南水北调工程的重要组成部分，起到保护渠道不受侵蚀和漏水的作用。

本文档将详细介绍南水北调工程渠道混凝土衬砌施工操作指南。

1. 施工前准备在进行渠道混凝土衬砌施工之前，需要进行以下准备工作：•完成相关设计和图纸的审查。

•准备施工所需的材料和设备，包括混凝土原材料、输送设备、施工机械等。

•制定详细的施工方案和施工组织设计。

2. 施工材料准备•混凝土材料：按照设计要求，选取符合标准要求的混凝土材料，包括水泥、砂、石料和外加剂等。

•钢筋：根据设计要求，选取符合标准要求的钢筋，进行预埋和加固等作业。

3. 施工机械和设备准备•混凝土搅拌站：选用能够满足施工需要的搅拌设备，确保混凝土制备质量。

•输送设备：选用适当的输送设备，将混凝土输送到施工现场。

•平板振动器：用于混凝土的浇注和振实。

4. 施工过程4.1 清理和修整•清除施工区域内的杂物和积水等。

•平整施工面。

•清除泥浆、灰尘等，确保施工面洁净。

4.2 预埋钢筋•根据设计要求，在施工现场进行预埋钢筋的布置，包括钢筋的直径、间距等，确保预埋钢筋的准确安装。

4.3 混凝土施工•将配好的混凝土从混凝土搅拌站输送到施工现场。

•严格按照设计要求和施工方案进行混凝土的浇注。

•在浇注过程中需要注意控制混凝土的流动速度和厚度，以保证衬砌的质量。

4.4 平板振动与养护•在混凝土浇注完成后，使用平板振动器对混凝土进行振实，提高衬砌的密实度。

•在混凝土初凝后进行养护，包括覆盖塑料薄膜、喷水保湿等，以保证混凝土的充分凝固和强度发展。

5. 施工质量控制在混凝土衬砌施工过程中，需要进行质量控制，并按照相关要求进行检测和验收。

常见的质量控制要点包括：•混凝土配比的控制。

•混凝土的浇注与振实。

•预埋钢筋的安装质量。

•养护措施的执行情况。

6. 安全注意事项在进行渠道混凝土衬砌施工过程中，需要特别注意施工安全，包括以下方面：•工地周边安全隐患的排除。

探究南水北调工程渠道衬砌机械化施工技术摘要:南水北调沿线工程绝大部分区段为明渠，渠道的衬砌结构、坡长，坡比的差异性，决定了渠道施工方法的多样性。

本文介绍了渠道混凝土机械化衬砌施工技并阐述了衬砌施工过程的质量控制要点，为今后大型渠道混凝土机械化衬砌施工提供参考性依据。

关键词:南水北调；渠道衬砌；机械化；施工技术引言南水北调是国内大型的调水工程，采用明渠过水，渠道衬砌是施工中的关键技术。

为保证渠道使用年限、运用安全，还应在防渗、防冻胀等方面采取恰当的措施，如砂垫层、土工布等。

衬砌混凝土具有厚度薄、面积大的特点，在混凝土成型、养护方面具有独特的特点，通过衬砌机械化施工，提高了衬砌速度、节约了人力资源、降低了劳动强度、加快了工程的建设，因此选择合适的施工工艺是保证衬砌质量、提高衬砌速度的关键。

一、南水北调工程渠道衬砌施工相关问题概述1、渠道衬砌施工工艺流程渠道衬砌采用机械化施工，本标段渠道衬砌机械化施工设备选用具有多项专利技术的大跨度振动滑模式渠道坡面衬砌机，现该设备已进场，现场组装已基本完成。

该套设备具有简单实用，技术可靠，造价低，维修方便的特点。

可以联合作业，也可以单机使用。

2、渠道衬砌施工不仅仅指衬砌混凝土的施工，还包括相关的辅助工序,如基面清理、保温板、土工膜铺设、伸缩缝施工等。

（1）基础面平整清理削坡采用削坡机粗平，人工精平。

在挖掘机前面安装刮料板，削坡将近达到标准时，在横向边坡上隔每 4 m 从上到下立钢筋桩，拉控制线，人工用铁锨冲出约25 cm 宽的标准控制带，再沿纵向拉线控制进行削坡，削坡工具用窄长平面铁锨。

渠道口边线的允许误差：直线段±20 m m ；曲线段±50 m m ，平面位置用GPS 定位，高程用水准器控制。

削坡面平整度允许偏差：20 m m /2 m ，用2 m 直尺检查。

（2）聚苯乙烯保温板铺设保温板铺设铺设前对保温板进行检查，挑除缺角、断裂、尺寸不够、板厚偏差>1 m m 局部凹陷的材料，可将缺角、断裂的材料用于顶部变截面的拼接。

渠道混凝土衬砌质量控制杨建平（山西省水利水电勘测设计研究院，太原030024 ）摘要：南水北调中线工程渠道设计断面大、混凝土厚度薄，施工质量控制尤为重要，混凝土衬砌采用衬砌机施工可以提高施工效率和混凝土的施工质量。

目前衬砌机的应用处于起步阶段，PMCQ650型衬砌机虽在一定程度上实现了作业自动化，但在工艺和施工参数选定方面还缺少标准化，尚需进一步完善。

文中结合PMCQ650型衬砌机在渠道施工中的应用，总结了渠道混凝土衬砌质量控制要点，形成了可靠的机械化衬砌工艺参数，为混凝土衬砌机械化施工提供了依据。

关键词：渠道混凝土；衬砌；质量控制1 工程概况南水北调中线工程是一项跨流域、跨省市的特大型水利工程，南起湖北省丹江口水库、北至北京市团城湖，输水总干渠全长1275km。

监理五标段位于河北省新乐市，渠道长度为12.7km。

渠底宽20m～21.5m，边坡1：2.5～3.0，设计水深5.0m，渠道衬砌为现浇混凝土，厚度分别为8cm、10cm、15cm采用衬砌机施工。

2 衬砌机简介及渠道衬砌施工流程2.1 PMCQ650型衬砌机简介PMCQ650型衬砌机由主机架、操作台、铺料小车、振动碾压小车、平料螺旋、皮带机等部分组成，由操作台控制所有部分的运行，具有混凝土布料、摊铺、振捣、碾实、扎光、沿轨道自行等多种功能。

适用坡比为1：2.5、1：3，适用坡面长度10m～30m，摊铺厚度10cm～30cm。

机架长度可根据衬砌坡面长度调整选用，机架高度采用电动调节，更换机架铰接处的联结螺栓可以调整坡比，适用于大面积衬砌作业。

振捣系统是由平板振捣器是衬砌机自身安装的1.5KW平板振捣器，可沿机架上的轨道行走，对混凝土料进行振捣。

混凝土压光采用电动抹面压光机，在振捣工序之后，辅以人工进行抹面压光。

2.2 渠道衬砌施工流程渠道混凝土衬砌主要工序包括渠道开挖、坡面成型、保温板铺设、复合土工膜铺设、混凝土衬砌、混凝土养护、伸缩缝施工，见图1。

南水北调渠道混凝土衬砌的施工质量控制要点南水北调渠道属于大型渠道，底宽较大，边坡坡度较缓，资源投入较大、功效较低且工程质量不易保证。

为了对渠道混凝土衬砌的施工质量进行有效的掌握，本文依据实际的工程分析说明白质量掌握的要点与措施，也强调了渠道衬砌质量监管，期望对以后的工程起到一定的参考作用。

1工程概况南水北调工程沿线较长，各段地质条件不同，渠道的衬砌结构及坡比不同.工程工期紧任务重，存在着资源投入较大、功效较低等问题，最重要的是过水断面表面平整度及糙率难以达到设计目标.渠道混凝土机械化衬砌施工是适应南水北调工程的需要而产生的一种新的施工工艺和方法，它是一项综合性很强的系统工程，可保证渠道混凝土衬砌的防渗、防冻、降糙等工程质量。

南水北调工程S49标位于X省X县，累计桩号429+200～433+855.311。

渠道衬砌长度为4655.3m，底宽11m，纵坡1/25000，内边坡1∶2.5.设计要求混凝土表面平整度小于8mm/2m。

2渠道质量掌握要点本标段渠道开挖的大部分为均质黄土。

渠道的边坡采用反铲挖掘机带刮板粗削预留的保护层，精修采用削坡机削坡，平板振动夯夯实。

2m挂一条横线，从上往下顺线削坡，削坡完毕后，用3m靠尺检测，平整度误差掌握在1cm之内，超挖部位需用细料找平。

2.1材料掌握主要材料有水泥、粉煤灰、碎石骨料、外加剂、聚苯乙烯泡沫板、复合土工膜、双组份聚硫密封胶、聚乙烯闭孔泡沫塑料板、排水暗管、土工布等，进场应附产品合格证及质量检验报告。

担当检验单位必需具备相应资质。

1、水泥应选用大型回转窑生产的符合GB175、GB748规范要求的硅酸盐水泥、平凡硅酸盐水泥，含碱量不大于0.6%。

2、粉煤灰选用烧失量、需水量比低的Ⅱ级以上散装粉煤灰。

3、外加剂、聚苯乙烯泡沫板(保温板)、复合土工膜、双组份聚硫密封胶、聚乙烯闭孔泡沫板、排水暗管、土工布选用产品性能指标符合合同文件及相关规范要求的产品。

复合土工膜采用不掺有再生料的无色透明膜。
