[精品]土工格室混凝土渠道衬砌防冻胀结构及施工技术

浅谈渠道现浇混凝土防渗衬砌施工技术作者：韩园来源：《农民致富之友（上半月）》 2019年第4期一、基于施工技术的前期准备工作应用渠道现浇混凝土防渗衬砌施工技术进行施工时，应当对施工现场进行实地考察，并根据考察情况制定科学的施工方案，绘制施工图纸以及明确技术要求，从而在施工过程中，作业人员可以以此为指导。

同时为了施工能够顺利进行，将所用设备、材料等均准备妥当。

（一）在地基处理方面在应用现浇混凝土防渗衬砌施工技术进行施工前，应当对渠道地基做出一定的处理，需要作业人员完全基于施工图纸来进行施工，并且达到一定的技术规范以及技术标准，从而达到能够为后续工程的开展进行指导的目的。

同时，在考察施工现场时，应当对施工所需要使用的器具、设备以及材料予以明确并进行准备。

从而为施工作业的顺利进行做准备。

除此之外，在对现浇混凝土渠道进行施工之前，应当对渠道地基加以处理，保障其清洁度，将土地平整，在进行一定的回填工程，在应用渠道现浇混凝土防渗衬砌施工技术之前让施工人员将土地翻松、中断排水系统，从而加速土壤风干，为开展施工技术做准备。

应当注意的是，需要给挖掘工程作业预留出来充足的作业时间，确保开挖之后，地基土暴露于空气之中其水分能够有效降低，保证地基的坚固不会因土壤含水量过多而受其影响，从而降低地基在潮湿的环境下被破坏的可能性。

（二）在模板拼装方面在进行渠道现浇混凝土防渗衬砌施工中应用混凝土模板工程，一方面可以为确保凝土材料定型提供一定的支撑，另一方面除了确保凝土材料定型外也能够在一定程度上对混凝土表面起到有一些的保护以及平整效用。

具体而言，混凝土模板工程是一种临时工程，即施工时应用的一类临时结构，它主要包含杆件、附件、便桥、桁架以及联结件等结构体系，一般而言，搭建混凝土模板的材料性质还可以是木质或者钢制，需注意的是，在对其进行施工作业前，必须确保其精细的拼装、避免在施工时出现漏浆等情况，致使模板工程不能达到一定效果。

二、基于应用技术施工过程中的具体操作（一）关于水泥的准备渠道现浇混凝土防渗衬砌施工技术在应用时不可或缺的材料之一就是水泥，因此对于水泥材料，需要进行充分的配备，对于水泥材料的特性有全面而精细的了解，从而保障能够选择出符合施工需求的材料。

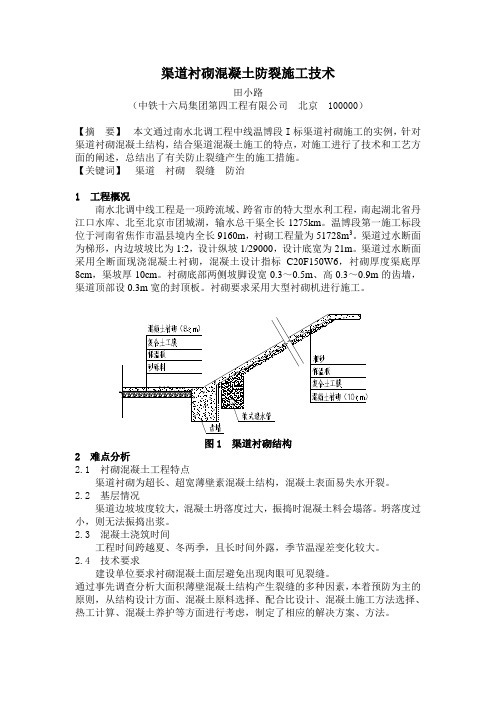

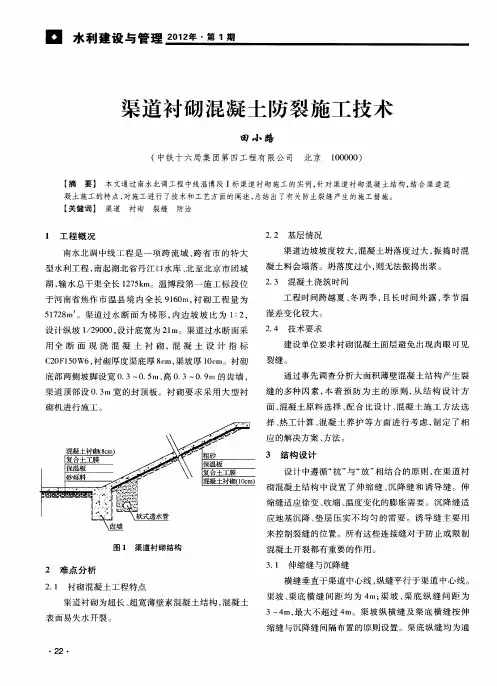

渠道衬砌混凝土防裂施工技术田小路（中铁十六局集团第四工程有限公司北京 100000）【摘要】本文通过南水北调工程中线温博段I标渠道衬砌施工的实例，针对渠道衬砌混凝土结构，结合渠道混凝土施工的特点，对施工进行了技术和工艺方面的阐述，总结出了有关防止裂缝产生的施工措施。

【关键词】渠道衬砌裂缝防治1 工程概况南水北调中线工程是一项跨流域、跨省市的特大型水利工程，南起湖北省丹江口水库、北至北京市团城湖，输水总干渠全长1275km。

温博段第一施工标段位于河南省焦作市温县境内全长9160m，衬砌工程量为51728m3。

渠道过水断面为梯形，内边坡坡比为1:2，设计纵坡1/29000，设计底宽为21m。

渠道过水断面采用全断面现浇混凝土衬砌，混凝土设计指标C20F150W6，衬砌厚度渠底厚8cm，渠坡厚10cm。

衬砌底部两侧坡脚设宽0.3～0.5m、高0.3～0.9m的齿墙，渠道顶部设0.3m宽的封顶板。

衬砌要求采用大型衬砌机进行施工。

图1 渠道衬砌结构2 难点分析2.1 衬砌混凝土工程特点渠道衬砌为超长、超宽薄壁素混凝土结构，混凝土表面易失水开裂。

2.2 基层情况渠道边坡坡度较大，混凝土坍落度过大，振捣时混凝土料会塌落。

坍落度过小，则无法振捣出浆。

2.3 混凝土浇筑时间工程时间跨越夏、冬两季，且长时间外露，季节温湿差变化较大。

2.4 技术要求建设单位要求衬砌混凝土面层避免出现肉眼可见裂缝。

通过事先调查分析大面积薄壁混凝土结构产生裂缝的多种因素，本着预防为主的原则，从结构设计方面、混凝土原料选择、配合比设计、混凝土施工方法选择、热工计算、混凝土养护等方面进行考虑，制定了相应的解决方案、方法。

3 结构设计设计中遵循“抗”与“放”相结合的原则，在渠道衬砌混凝土结构中设置了伸缩缝、沉降缝和诱导缝。

伸缩缝适应徐变、收缩、温度变化的膨胀需要。

沉降缝适应地基沉降、垫层压实不均匀的需要。

诱导缝主要用来控制裂缝的位置。

所有这些连接缝对于防止或限制混凝土开裂都有重要的作用。

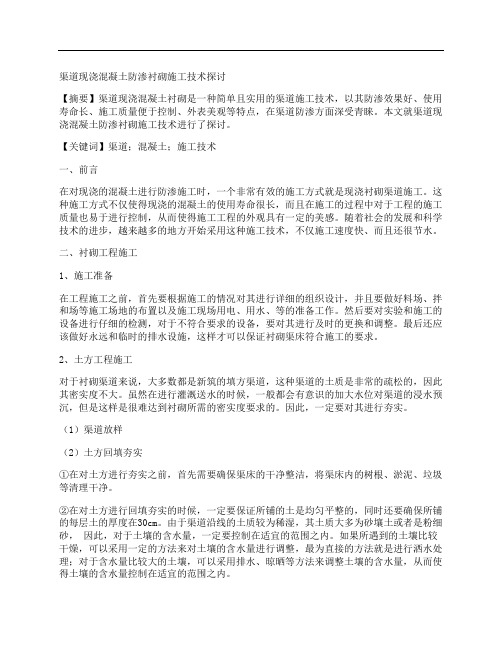

渠道现浇混凝土防渗衬砌施工技术探讨【摘要】渠道现浇混凝土衬砌是一种简单且实用的渠道施工技术，以其防渗效果好、使用寿命长、施工质量便于控制、外表美观等特点，在渠道防渗方面深受青睐。

本文就渠道现浇混凝土防渗衬砌施工技术进行了探讨。

【关键词】渠道；混凝土；施工技术一、前言在对现浇的混凝土进行防渗施工时，一个非常有效的施工方式就是现浇衬砌渠道施工。

这种施工方式不仅使得现浇的混凝土的使用寿命很长，而且在施工的过程中对于工程的施工质量也易于进行控制，从而使得施工工程的外观具有一定的美感。

随着社会的发展和科学技术的进步，越来越多的地方开始采用这种施工技术，不仅施工速度快、而且还很节水。

二、衬砌工程施工1、施工准备在工程施工之前，首先要根据施工的情况对其进行详细的组织设计，并且要做好料场、拌和场等施工场地的布置以及施工现场用电、用水、等的准备工作。

然后要对实验和施工的设备进行仔细的检测，对于不符合要求的设备，要对其进行及时的更换和调整。

最后还应该做好永远和临时的排水设施，这样才可以保证衬砌渠床符合施工的要求。

2、土方工程施工对于衬砌渠道来说，大多数都是新筑的填方渠道，这种渠道的土质是非常的疏松的，因此其密实度不大。

虽然在进行灌溉送水的时候，一般都会有意识的加大水位对渠道的浸水预沉，但是这样是很难达到衬砌所需的密实度要求的。

因此，一定要对其进行夯实。

（1）渠道放样（2）土方回填夯实①在对土方进行夯实之前，首先需要确保渠床的干净整洁，将渠床内的树根、淤泥、垃圾等清理干净。

②在对土方进行回填夯实的时候，一定要保证所铺的土是均匀平整的，同时还要确保所铺的每层土的厚度在30cm。

由于渠道沿线的土质较为稀湿，其土质大多为砂壤土或者是粉细砂，因此，对于土壤的含水量，一定要控制在适宜的范围之内。

如果所遇到的土壤比较干燥，可以采用一定的方法来对土壤的含水量进行调整，最为直接的方法就是进行洒水处理；对于含水量比较大的土壤，可以采用排水、晾晒等方法来调整土壤的含水量，从而使得土壤的含水量控制在适宜的范围之内。

砼衬砌渠冻胀破坏原因及防治措施摘要：混凝土衬砌渠道具有防渗、防冲、耐用、美观等优点，在宁夏中宁县引黄灌区节水灌溉中被大量采用。

由于宁夏处于高寒地区，受冻害及其他一些因素的影响，在冻胀和冻融作用下，近年来渠道运行中屡次出现混凝土板衬砌渠道冻胀破坏现象，严重影响渠道的正常运行。

根据渠道破坏的机理，结合渠道线路、土质、运行、设计及施工等方面的实际情况，对砌护破坏的原因进行调查分析，发现主要是受砌护形式及材料、施工质量和冬季冻胀的影响，其中冻胀破坏是制约北方高寒地区渠道砌护的主要原因，现就该问题提出自己的看法。

关键词：混凝土衬砌渠道；措施；原因1、渠道衬砌体冻胀破坏机理渠道衬砌体冻害问题涉及因素很多, 如渠道土体特性, 地下水位高低, 土壤水分大小, 砌体材料性能和结构强度、几何尺寸、止水排水措施以及当地冬季气温和温差变化幅度、道冬季使用情况和管理水平等等。

事物总有其本质属性和主要矛盾, 要解决冻胀破坏问题, 首先应从冻胀破坏机理研究入手, 并找出楔入点, 再寻求防治对策和措施才是主要的。

渠道衬砌体的冻害主要是砌体下土体的冻胀引起的,土冻胀是多向性, 只是侧向相互平衡了, 所以才形成垂直向上的现象。

对土颗粒位移的热筛效应及对流迁移理论分析, 寒区地表土层由于气温年周期波动产生反复冻结和融化,导致土体坡面再造。

这种再造现象突出表现在三个方面: 一是由于水分迁移引起分凝冰层出现, 导致土体冻胀; 二是伴随水分迁移产生溶质迁移, 引起土层中高浓度带出现, 导致土层中融弱层的产生; 三是内外应力作用下土颗粒位移, 引起冷生剖面的变化, 导致土体性质改变及部分不良物理地质现象出现。

在冻结过程中，基土水分迁移还与基土特性，冷冻强度有关。

基土颗粒的大小决定着土壤毛管力的大小，也就决定着基土水分在冻结过程中迁移的大小。

有资料表明：一般沙不产生或有少量迁移；粉粒及粘粒水分迁移强烈。

如冷冻强度大，使冻结面迅速下移，水分来不及迁移，冻胀弱；反之冷冻强度小，冻结面下移慢，水分有足够时间迁移，冷冻强。

渠道砼衬砌施工方案1. 项目背景在渠道工程中，为了保护渠道免受水流侵蚀和损害，常常需要进行砼衬砌施工。

砼衬砌施工是一项关键工序，它能够增强渠道的稳定性并延长其使用寿命。

本文将详细介绍渠道砼衬砌施工方案。

2. 砼材料选择•水泥：根据工程设计要求，选择合适的水泥种类，一般采用普通硅酸盐水泥或渗透普通硅酸盐水泥。

•骨料：骨料应选用质量良好、颗粒均匀的碎石，骨料的粗细度应符合设计要求。

•掺合料：根据需要，可以在混凝土中添加适当的粉煤灰、矿渣粉等掺合料，以改善混凝土的性能。

•水：选用洁净、无杂质的水，水泥混合料中的用水量应根据水泥的性能和施工要求进行控制。

3. 施工设备和工具•混凝土搅拌站：用于制备砼材料，确保砼的质量。

•混凝土运输车：用于将砼材料运输至施工现场。

•浇筑设备：包括振动棒、喷水管等工具，用于砼的浇筑和充实。

•砼铺设模板：用于指导砼的铺设，保证渠道的几何形状和尺寸。

4. 施工步骤4.1 清理施工现场在施工开始前，应对施工现场进行清理，以确保施工区域的整洁和安全。

4.2 搭设模板根据设计要求和渠道的几何形状，搭设砼铺设模板。

模板应牢固可靠，保证砼的铺设准确无误。

4.3 砼混凝土配制按照设计要求，准确计量水泥、骨料和水的比例，将它们送至混凝土搅拌站进行搅拌，制备砼材料。

4.4 砼浇筑在模板内，将搅拌好的砼材料倒入，并使用振动棒进行震动，保证砼的紧实性和均一性。

同时，需要注意控制浇筑的速度和坡度，以避免出现空鼓、夹杂物等问题。

4.5 砼养护在砼浇筑完成后，需要进行养护来保持砼的湿润和温度适宜。

养护期间，应避免对砼的损坏和干燥，一般采用喷水养护或覆盖湿布的方式。

5. 注意事项•施工过程中要严格遵守安全操作规范，佩戴好防护用品，确保工人的安全。

•砼制备和浇筑应根据气温、湿度等环境条件进行调整，以保证施工质量。

•在模板铺设前，应进行满铺试验，确保模板准确无误。

•模板的振动应均匀，避免出现差异，以免影响砼的质量。

混凝土防渗渠道防冻胀处理措施探讨摘要：混凝土防渗渠道已成为提高灌区水资源利用率，改善周边环境的，推广节水灌溉的重要手段，目前在全国普遍推广应用。

我国北方地区地域宽广，冬季无霜期时间长，冻土深度大，冷暖变化易造成土体产生物理变化，致使混凝土防渗渠道产生不同形式、不同程度的破坏。

因此在进行设计、施工时，应将预防渠基土的冻胀和冻胀的缓解作为重点，提高混凝土防渗施工的质量和使用效率，延长混凝土防渗渠道的使用寿命。

关键词：混凝土；防渗渠道；防冻胀；处理措施1 引言渠道冻胀主要的表现就是渠基受到冻害，导致其体积增大，造成了渠道结构的不稳定，会造成衬砌鼓胀裂缝、隆起架空、整体上抬、板位错块、严重部位造成衬砌破碎或滑塌。

冻胀的发生对于渠道的防渗作用以及渠道的使用年限都有着巨大的影响，为了能够更好的解决渠道的冻坏问题，对于渠道产生冻坏的原因就要进行细致的分析，只有这样才能彻底解决渠道冻胀问题，使渠道更好的为生产建设服务。

2 渠道防渗施工的意义渠道防渗对提高水资源利用率，减少水量损失，实现大中型灌区节水提升具有重要的意义，渠道渗漏不但降低了水资源利用率，减少了有效灌溉面积，严重浪费了水资源，而且还增加了用水户的水费成本，甚至严重影响工程的正常运行。

为尽可能提高水资源的利用率，减少渠道渗水造成的水资源流失，渠道的防渗衬砌就显得尤为重要。

在我国北方，灌区输水线路长，渠系水利用系数低，又是寒冷地区,渠道冻胀破坏十分普遍,其维护始终是灌区工程的重点和难点,渠道防渗工程的单位造价要比南方多出数倍,即便如此,冻胀破坏仍难防治。

随着灌区节水改造工作的深入进行,经济且抗冻型的渠道为当前急需。

3 混凝土防渗渠道产生冻胀的原因3.1 持续负温条件导致冻涨产生的一个因素就是温度过低，我国北方大多数地区均属于寒冷性季节冻土地区。

由于季节性冻土冬季产生冻胀作用，冻胀的产生是引起工程中建筑物破坏的根本原因。

3.2 水分的存在产生冻胀是离不开水的作用的，入冬前渠基土中的天然含水量是否达到饱和的状态也是引起冻胀发生的条件之一。

浅析混凝土防渗衬砌渠道抗冻胀设计应用引言混凝土防渗衬砌渠道是在河道、渠道等水工建筑中常见的一种工程措施。

在设计混凝土防渗衬砌渠道时，抗冻胀是一个重要的考虑因素。

本文将从混凝土的性质、抗冻胀机理、设计方法等方面对混凝土防渗衬砌渠道的抗冻胀设计应用进行浅析。

混凝土的性质混凝土是一种人工制品，由水泥、骨料、细骨料和掺合料等按一定比例调配而成。

它具有较高的强度、耐久性和可塑性等特点，广泛应用于建筑工程、水利工程等领域。

抗冻胀机理混凝土在低温条件下会发生冻胀现象，这是由于水分在冷凝过程中发生体积膨胀引起的。

当温度下降时，水分向混凝土微孔中渗入，随后温度进一步下降导致水分凝固成冰，冰的体积比水大，从而使混凝土产生体积膨胀的变形。

设计方法为了保证混凝土防渗衬砌渠道在抗冻胀方面的性能，需要采用合适的设计方法。

以下是常用的设计方法：1. 控制含水率混凝土中的水分是引起冻胀的主要原因之一，因此，在设计混凝土防渗衬砌渠道时，需要控制混凝土的含水率。

一般来说，含水率越低，混凝土的抗冻胀性能越好。

2. 使用抗冻添加剂抗冻添加剂是一种可以提高混凝土抗冻胀性能的化学添加剂。

它能够改善混凝土的内部结构，减少水分的渗透和冻胀引起的体积膨胀。

在设计混凝土防渗衬砌渠道时，可以添加适量的抗冻添加剂来提高混凝土的冻胀抗性。

3. 采用适当的细骨料细骨料的粒径对混凝土的抗冻胀性能有一定的影响。

研究表明，细骨料的粒径越小，混凝土的抗冻胀性能越好。

因此，在设计混凝土防渗衬砌渠道时，可以选择适当的细骨料，并控制其粒径范围，以提高混凝土的抗冻胀能力。

4. 合理布置温度控制装置温度控制装置是一种可以控制混凝土温度的设备。

它可以通过调节混凝土温度，防止混凝土在冻胀过程中产生过大的应变和应力，从而提高混凝土的抗冻胀性能。

在设计混凝土防渗衬砌渠道时，应合理布置温度控制装置，保证混凝土在使用过程中的温度稳定。

结论混凝土防渗衬砌渠道的抗冻胀设计应用是一个复杂而重要的问题。

议渠道砼衬砌冻胀防治摘要：本文对渠道砼衬砌冻胀损坏产生的原因以及渠道衬砌的抗冻胀防治措施进行了讨。

关键词：渠道砼；衬砌冻胀；破坏问题；防治措施引言：渠道混凝土的冻胀破坏主要原因是渠道的基土、地下水位和气温。

新疆寒冷地区的混凝土渠道工程，是新疆水利工程的重要组成部分，受新疆地区气候的影响，混凝土渠道的冻胀问题较为普遍。

不仅直接影响渠道的正常使用,而且增加了运行管理难度和工程修复费用,因此，在新疆寒冷地区节水农业技术的发展上,要想提高渠系水利用率,就必须正视渠道冻胀破坏问题。

1渠道砼衬砌冻胀损坏原因分析在渠道基土中含有大量的土壤水，这些土壤水主要为土粒子间填充的自由水和吸附在粒子周围的结合水，自由水的多少与粒子间空隙的大小有关，结合水的多少与土粒子总的表面积有关。

对于衬砌混凝土板基土来说，多为夯实土，粒子间隙小，故基土中所含水量主要为结合水。

而结合水的多少又与基土的性质有关，即颗粒的比表面积越大，粒子所吸附的水分也越多，即基土的含水量就越大。

这样，当长时间为负温时，基土中水分就会结冰，根据水在结冰时体积增大的性质，基土的体积也将增大，这将对其上的混凝土面板产生向上的推力，即为冻胀力。

如果该力大于混凝土板本身的重力，就将引起混凝土面板在该力方向上的位移，即发生冻胀破坏。

衬砌渠道冻胀破坏的根本原因是渠床基土的冻胀变形。

造成渠床基土冻胀变形的主要原因有3个：持续负温、冻胀性土壤及埋深较浅的地下。

水产生基土冻胀变形的3个因素相互联系，缺一不可。

在以上的3个条件中，土壤中自由水和毛细水的存在是冻胀发生的先决条件，也是必备条件。

在整个冻胀破坏过程中，水是最活跃的因素。

2渠道衬砌的抗冻胀防治措施2.1 改善渠基土的冻胀性2.1.1长时间的持续负温是造成渠床基土冻胀的根本原因。

渠道施工中将隔热保温材料布设在混凝土板衬砌体背后，阻止或削弱外界与渠床基土的热能交换，保持基土温度≥00C; 隔断下层土的水分补给，可以达到降低冻结深度，有效防止冻胀破坏。

浅析渠道砼衬砌抗冻胀措施摘要本文分析了冻土地区渠道冻胀的基本特征及渠道砼衬砌产生冻胀的原因，提出了防治冻害的几种有效措施。

关键词渠道；砼衬砌；冻胀破坏0 引言渠道的防渗衬砌是起到防渗、降低水量损耗、保护岸坡稳定、提高用水效益的作用，是有效的节水工程措施。

但是，在我国一些季节性冻土地区，各种防渗衬砌渠道，尤其是刚性衬砌渠道，由于冻胀破坏产生的渠道变形、开裂和滑塌现象，严重影响了工程的正常运行和效益的充分发挥，大大降低了渠道的使用寿命。

因此，从渠道的冻胀原因入手，寻求合理的抗冻胀措施，对提高渠道使用寿命有着十分重要的意义。

1 造成渠道砼衬砌冻胀破坏的原因渠道冻胀破坏是由于渠基土受冻体积膨胀顶托衬砌板，从而使衬砌板也承受不均匀冻胀变形的作用，当衬砌体内弯曲应力或剪应力超过一定范围时，便产生衬砌体的冻胀、裂缝鼓起、错位等形式的破坏。

根据施工现场看，造成渠基土受冻引发衬砌不均匀冻胀破坏的原因主要有以下几点。

1.1 土质在一定负气温条件下，当土质中的水发生水分迁移和分凝冰层时会导致土质冻结，进而造成砼衬砌冻胀破坏。

而不同的土质冻结过程中，土质的水分迁移量不同，即土的冻胀敏感性不同。

根据资料说明，土的冻胀敏感性决定于土颗粒的分散性、矿物成分等。

一般随着颗粒粒径减少和分散性增大，其冻胀性也增大。

粒径壤土>砂壤土>重粘土>砂土>砂砾。

1.2 含水率从材料来说，渠道衬砌的材料具有一定的孔隙，其内部所含有一定的水分，在低温下结成冰，体积会发生膨胀，当这种作用引起的应力超过材料强度时，就会使衬砌体表面产生一定数量的小裂缝。

再经过数次的周期性冻融循环，衬砌裂缝的扩展增强了渗漏，加快了基土的冻胀及衬砌的冻胀破坏。

因此，渠基土的含水率是渠道砼衬砌冻害的决定性因素。

渠基土含水率大，冻胀量就大；含水率小，冻胀量就小。

同时，地下水位的埋深也对渠道的冻胀有重要的影响。

有些渠道沿线的地下水位很高，在土壤冻结过程中，地下水将通过毛细管作用不断移向冻锋面，造成强烈冻胀。
