【CN210152848U】具有油回收组件的罗茨泵机组【专利】

专利名称：具有油回收组件的罗茨泵机组专利类型：实用新型专利
发明人：陶昌建,张达
申请号：CN201920585909.6
申请日：20190426
公开号：CN210152848U
公开日：
20200317
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种具有油回收组件的罗茨泵机组，包括有安装在车架体上的前级泵及罗茨泵，前级泵位于罗茨泵下面，通过波纹管和吸气管连接于罗茨泵上，其特征在于，在罗茨泵电机侧盖与前级泵供油系统顶部之间连接有油回收组件，通过在罗茨泵电机侧盖与前级泵供油系统顶部之间连接有油回收组件，油回收组件从上至下依次包括密封过渡接头、第一开孔螺塞、直接头、乳白色尼龙管、弯接头、内外螺纹接头，再连接到气镇球阀上后再通过接头连接到前级泵供油系统上，这样的油回收组件很好的解决了罗茨泵机械密封漏油的问题，还把漏油回收再利用，节约能源。

申请人：宁波爱发科真空技术有限公司
地址：315040 浙江省宁波市高新区明珠路348号
国籍：CN
代理机构：浙江杭知桥律师事务所
代理人：尚俊燕
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910272108.9(22)申请日 2019.04.04(71)申请人 烟台菱辰能源有限公司地址 264000 山东省烟台市经济技术开发区长江路300号业达智汇谷C栋12楼1201室(72)发明人 邢子文　于志强　邢子义　陈文卿　(74)专利代理机构 济南千慧专利事务所(普通合伙企业) 37232代理人 姜月磊(51)Int.Cl.F04C 18/12(2006.01)F04C 23/02(2006.01)F04C 29/02(2006.01)(54)发明名称罗茨式空气压缩机(57)摘要本发明涉及罗茨式空气压缩机，包括：机壳，机壳内设有安装转子的气室，气室内转子的转轴两端分别设有轴承，机壳对应转子排气位置设有出气口，靠近转子出气口一端的轴承设置在机壳端部的连接部内，连接部和机壳一体相连；进气口端盖，进气口端盖设置在转子的进气位置，且和机壳的端部可拆卸相连，进气口端盖内设有轴承座，靠近转子进气口一端的轴承设置在轴承座内，轴承座和进气口端盖之间设有加强筋。

本发明减少了齿轮位置端盖的一道配合工序，齿轮位置转轴外轴承及其他密封结构能够直接安装配合到空气压缩机的机壳端部对应位置，降低了机壳和电机连接配合的难度，相当于降低了装配失误率，提高了加工装配的效率。

权利要求书2页 说明书6页 附图6页CN 109915365 A 2019.06.21C N 109915365A权　利　要　求　书1/2页CN 109915365 A1.罗茨式空气压缩机，其特征在于，包括：机壳，所述机壳内设有安装转子的气室，所述气室内转子的转轴两端分别设有轴承，所述机壳对应转子排气位置设有出气口，靠近所述转子出气口一端的轴承设置在机壳端部的连接部内，所述连接部和机壳一体相连；进气口端盖，所述进气口端盖设置在转子的进气位置，且和机壳的端部可拆卸相连，所述进气口端盖内设有轴承座，靠近所述转子进气口一端的轴承设置在所述轴承座内，所述轴承座和进气口端盖之间设有加强筋，所述轴承座和和进气口端盖内壁之间设有封口板，所述进气口端盖内的封口板和轴承座形成进气口结构。

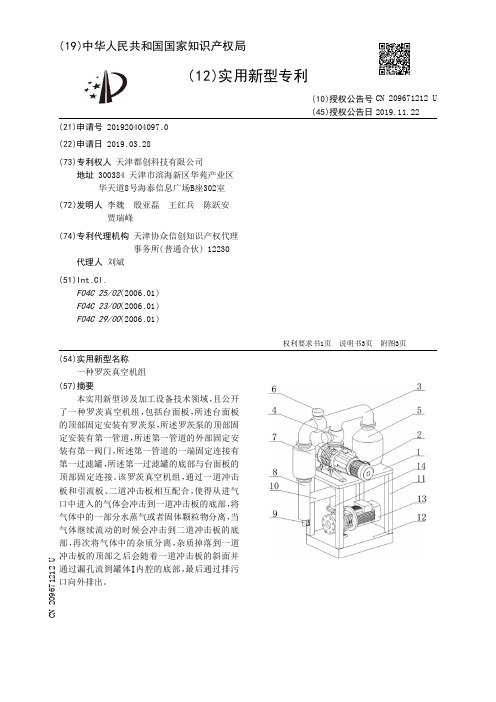

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920404097.0(22)申请日 2019.03.28(73)专利权人 天津都创科技有限公司地址 300384 天津市滨海新区华苑产业区华天道8号海泰信息广场B座302室(72)发明人 李魏　殷亚磊　王红兵　陈跃安　贾瑞峰　(74)专利代理机构 天津协众信创知识产权代理事务所(普通合伙) 12230代理人 刘斌(51)Int.Cl.F04C 25/02(2006.01)F04C 23/00(2006.01)F04C 29/00(2006.01)(54)实用新型名称一种罗茨真空机组(57)摘要本实用新型涉及加工设备技术领域，且公开了一种罗茨真空机组，包括台面板，所述台面板的顶部固定安装有罗茨泵，所述罗茨泵的顶部固定安装有第一管道，所述第一管道的外部固定安装有第一阀门，所述第一管道的一端固定连接有第一过滤罐，所述第一过滤罐的底部与台面板的顶部固定连接。

该罗茨真空机组，通过一道冲击板和引流板、二道冲击板相互配合，使得从进气口中进入的气体会冲击到一道冲击板的底部，将气体中的一部分水蒸气或者固体颗粒物分离，当气体继续流动的时候会冲击到二道冲击板的底部，再次将气体中的杂质分离，杂质掉落到一道冲击板的顶部之后会随着一道冲击板的斜面并通过漏孔流到罐体Ⅰ内腔的底部，最后通过排污口向外排出。

权利要求书1页 说明书3页 附图3页CN 209671212 U 2019.11.22C N 209671212U权　利　要　求　书1/1页CN 209671212 U1.一种罗茨真空机组，包括台面板(1)，其特征在于：所述台面板(1)的顶部固定安装有罗茨泵(2)，所述罗茨泵(2)的顶部固定安装有第一管道(3)，所述第一管道(3)的外部固定安装有第一阀门(4)，所述第一管道(3)的一端固定连接有第一过滤罐(5)，所述第一过滤罐(5)的底部与台面板(1)的顶部固定连接，所述第一管道(3)另一端的外部固定连接有第二阀门(6)，所述第一管道(3)的另一端固定连接有第二过滤罐(7)，所述第二过滤罐(7)的底部固定连接有第二管道(8)，所述第二管道(8)的顶部固定安装有排水口(9)，所述第二管道(8)的外部固定连接有第三管道(10)，所述台面板(1)的底部固定连接有支撑柱(11)，所述支撑柱(11)的底部固定连接有下安装板(12)，所述下安装板(12)的顶部固定安装有水环泵(13)，所述水环泵(13)的顶部固定安装有第四管道(14)，所述第四管道(14)的顶部与罗茨泵(2)的底部固定连接，所述第四管道(14)的外部与第三管道(10)的一端固定连接。

专利名称：罗茨泵
专利类型：实用新型专利
发明人：樊忠
申请号：CN201220551699.7申请日：20121026
公开号：CN202926629U
公开日：
20130508
专利内容由知识产权出版社提供
摘要：本实用新型公开了罗茨泵，包括泵体，泵体顶部设有进气口，泵体底部设有排气口Ⅰ，泵体一侧设有排气口Ⅱ，泵体内设有旁通阀，泵体内设有两根相互平行的轴，两根轴上均安装有风叶，每根轴的前后两端均通过轴承安装于轴承座上，轴承外侧套有轴承盖，轴的前后两端分别装有前端盖和后端盖，轴与前端盖和轴与后端盖之间均设有密封构件，前端盖的前方连接有前盖，后端盖的后方连接有后盖，轴的前端靠近前盖处设有轴套，轴的前端靠近前盖处固定于轴封座上，轴与轴封座之间设有密封件。

本实用新型的优点：泵体内设有旁通阀，具有气体过载保护功能，该泵体的机械密封性能好，有效阻止了气体的泄露，避免了油箱中的润滑油被吸入泵腔内，污染油质。

申请人：南通龙鹰真空泵业有限公司
地址：226100 江苏省南通市海门市常乐镇工业集中区
国籍：CN
代理机构：南京正联知识产权代理有限公司
代理人：胡定华
更多信息请下载全文后查看。

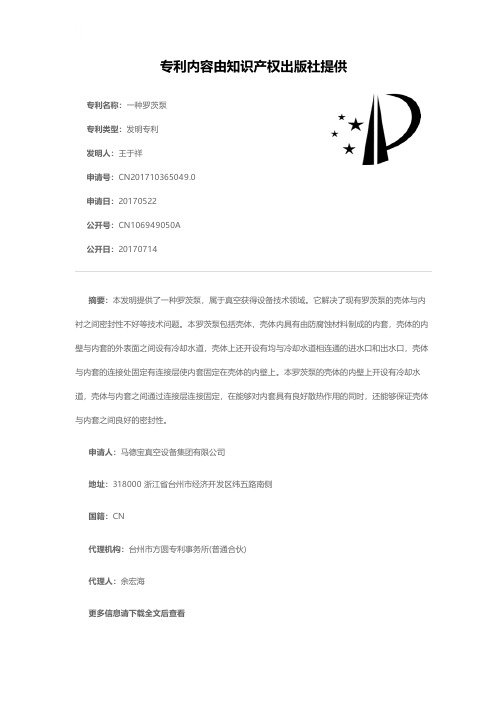

专利名称：一种罗茨泵
专利类型：发明专利
发明人：王于祥
申请号：CN201710365049.0申请日：20170522
公开号：CN106949050A
公开日：
20170714
专利内容由知识产权出版社提供
摘要：本发明提供了一种罗茨泵，属于真空获得设备技术领域。

它解决了现有罗茨泵的壳体与内衬之间密封性不好等技术问题。

本罗茨泵包括壳体，壳体内具有由防腐蚀材料制成的内套，壳体的内壁与内套的外表面之间设有冷却水道，壳体上还开设有均与冷却水道相连通的进水口和出水口，壳体与内套的连接处固定有连接层使内套固定在壳体的内壁上。

本罗茨泵的壳体的内壁上开设有冷却水道，壳体与内套之间通过连接层连接固定，在能够对内套具有良好散热作用的同时，还能够保证壳体与内套之间良好的密封性。

申请人：马德宝真空设备集团有限公司
地址：318000 浙江省台州市经济开发区纬五路南侧
国籍：CN
代理机构：台州市方圆专利事务所(普通合伙)
代理人：余宏海
更多信息请下载全文后查看。

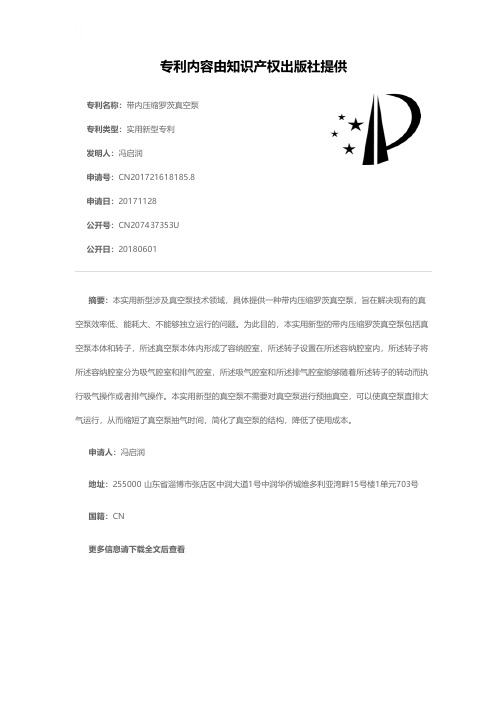

专利名称：带内压缩罗茨真空泵专利类型：实用新型专利
发明人：冯启润
申请号：CN201721618185.8申请日：20171128
公开号：CN207437353U
公开日：
20180601
专利内容由知识产权出版社提供
摘要：本实用新型涉及真空泵技术领域，具体提供一种带内压缩罗茨真空泵，旨在解决现有的真空泵效率低、能耗大、不能够独立运行的问题。

为此目的，本实用新型的带内压缩罗茨真空泵包括真空泵本体和转子，所述真空泵本体内形成了容纳腔室，所述转子设置在所述容纳腔室内，所述转子将所述容纳腔室分为吸气腔室和排气腔室，所述吸气腔室和所述排气腔室能够随着所述转子的转动而执行吸气操作或者排气操作。

本实用新型的真空泵不需要对真空泵进行预抽真空，可以使真空泵直排大气运行，从而缩短了真空泵抽气时间，简化了真空泵的结构，降低了使用成本。

申请人：冯启润
地址：255000 山东省淄博市张店区中润大道1号中润华侨城维多利亚湾畔15号楼1单元703号国籍：CN
更多信息请下载全文后查看。

专利名称：一种双轴双向传动的螺旋轴流式油气混输泵专利类型：发明专利
发明人：权辉,杜媛英
申请号：CN202110028526.0
申请日：20210111
公开号：CN112762024A
公开日：
20210507
专利内容由知识产权出版社提供
摘要：本发明公开了一种双轴双向传动的螺旋轴流式油气混输泵，包括泵体、叶轮、连接轴，连接轴的前端与泵体固定连接，连接轴的末端套设有转轴，转轴的末端连接有电机，转轴的前端与叶轮连接，叶轮包括正向叶轮和反向叶轮交替设置，在正向叶轮的两端设有正向锥齿轮，在反向叶轮的两端设有反向锥齿轮，相邻的正向锥齿轮与反向锥齿轮之间设有传动锥齿轮，传动锥齿轮通过支撑杆与连接轴连接，将原有的导叶替换成反向叶轮，原有的叶轮为正向叶轮，然后通过锥形齿轮的传动后，使得正向叶轮与反向叶轮的转动方向相反，这样混输泵在工作时，就是正、反两个方向的叶轮同时做功，同样机组轴向长度的混输泵的功率却是原来的两倍。

申请人：兰州理工大学
地址：730050 甘肃省兰州市七里河区兰工坪路287号
国籍：CN
代理机构：沈阳铭扬联创知识产权代理事务所(普通合伙)
代理人：代小华
更多信息请下载全文后查看。
