长飞光纤基本参数

格式：doc
大小：45.50 KB
文档页数：1

下载文档原格式

1310nm抗辐射单模光纤

产品标准
长飞抗辐射单模光纤符合或优于 ITU-TG.652.B 和 IEC 60793-2-50B1.1 型光纤技术规范。长飞公司对光纤产品的各项指标制定了更严格的标准。
产品工艺
长飞光纤采用等离子体激活化学气相沉淀（简称 PCVD）工艺制造。由于 PCVD 工艺的优点，长飞光纤具有折射率分布控制精确、几何特性优越和衰减低等优点。
产品特点
低衰减、低色散，满足 1310nm 窗口的工作要求低的偏振模色散（PMD），满足高速率、长距离的传输要求涂层保护性好、剥离性能优越精确的几何参数确保低熔接损耗和高熔接效率低辐射附加衰耗
Page: 1 of 2
特性
条件
数据
光学特性
衰减
1310nm
≤0.45
相对于波长的衰减变化
长飞光纤采用的双层紫外固化丙烯酸酯涂层，具有优越的保护光纤的能力。这种涂层是为要求更严格的紧套光缆设计的，在松套结构里也表现出极卓越的性能，使光纤具有非常优良的抗微弯性能。在各种环境下，
涂层均易于剥离，剥离后无任何残留物附在裸光纤上。长飞光纤具有优越和稳定的动态抗疲劳特性（nd），
极大地提高了光纤对恶劣环境的适应能力。
-60℃到 85℃
≤0.05
温度-湿度循环附加衰减
-10℃到 85℃,98%相对湿度
≤0.05
浸水附加衰减
23℃，30 天
≤0.05
湿热附加衰减
85℃，85%相对湿度，30 天
≤0.05
干热老化
85℃， 30 天
≤0.05
机械特性
筛选张力
离线Βιβλιοθήκη ≥100涂层剥离力
平均值
≥1.0 ≤5.0
峰值

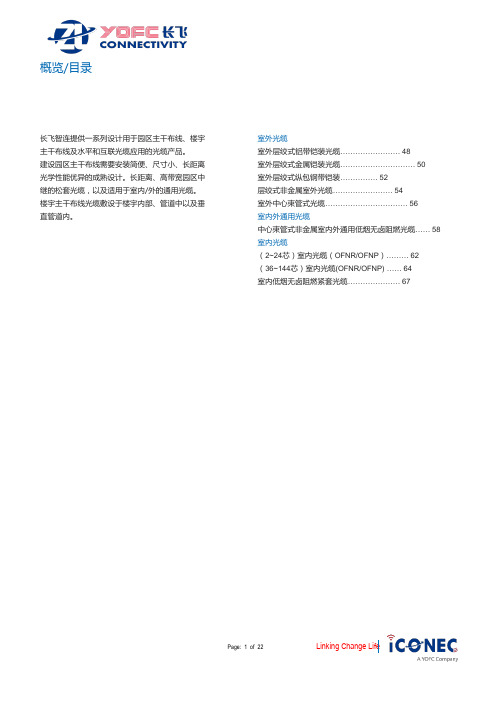

长飞光缆介绍

概览/目录长飞智连提供一系列设计用于园区主干布线、楼宇主干布线及水平和互联光缆应用的光缆产品。

建设园区主干布线需要安装简便、尺寸小、长距离光学性能优异的成熟设计。

长距离、高带宽园区中继的松套光缆，以及适用于室内/外的通用光缆。

楼宇主干布线光缆敷设于楼宇内部、管道中以及垂直管道内。

室外光缆室外层绞式铝带铠装光缆 (48)室外层绞式金属铠装光缆 (50)室外层绞式纵包钢带铠装 (52)层绞式非金属室外光缆 (54)室外中心束管式光缆 (56)室内外通用光缆中心束管式非金属室内外通用低烟无卤阻燃光缆 (58)室内光缆（2~24芯）室内光缆（OFNR/OFNP） (62)（36~144芯）室内光缆(OFNR/OFNP) (64)室内低烟无卤阻燃紧套光缆 (67)GYTA 室外层绞式铝带铠装光缆产品描述GYTA光缆的结构是将单模或多模光纤套入由高模量的聚酯材料做成的松套管中，套管内填充防水化合物。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯(PE)。

松套管(和填充绳) 围绕中心加强芯绞合成紧凑的圆形缆芯，缆芯内的缝隙充以阻水填充物。

涂塑铝带(APL) 纵包后挤制聚乙烯护套成缆。

产品特点●精确控制的光纤余长保证了光缆具有良好的抗拉性能和温度特性●套管材料本身具有良好的耐水解性能和较高的强度，管内充以特种油膏，对光纤提供了关键性保护●聚乙烯(PE)护套具有良好的抗紫外辐射性能●采用下列措施来确保光缆的防水性能：-单根钢丝中心加强芯-松套管内填充特种防水化合物-完全缆芯填充-涂塑铝带(APL) 防潮层储存温度：-40℃至+70℃使用温度：-40℃至+70℃弯曲半径：静态10倍缆径动态20倍缆径适用：管道、架空结构及技术参数光缆型号光纤数缆芯松套管光缆光缆允许拉伸力允许压扁力（以2纤递增）单元数内最大直径重量长期/短期长期/短期光纤数mm kg/km N N/100mm GYTA-2~30Xn 2~30 5 6 9.2 85 600/1500 300/1000 GYTA-32~36Xn 32~36 6 6 10.2 107 600/1500 300/1000 GYTA-38~60Xn 38~60 5 12 10.4 110 600/1500 300/1000 GYTA-62~72Xn 62~72 6 12 11.4 130 600/1500 300/1000 GYTA-74~96Xn 74~96 8 12 13.6 165 600/1500 300/1000 GYTA-98~120Xn 98~120 10 12 14.8 195 600/2000 300/1000 GYTA-122~144Xn 122~144 12 12 16.4 236 600/2500 300/1000 GYTA-146~216Xn 146~216 18 12 16.4 232 600/2500 300/1000 GYTA-218~288 Xn 218~288 24 12 20 300 1000/3000 300/1000注解: 1．型号的后缀Xn表示选用的光纤类型；2．套管和光纤的颜色排列见色谱表；3．聚乙烯护套厚度标准称值为1.8 mm。

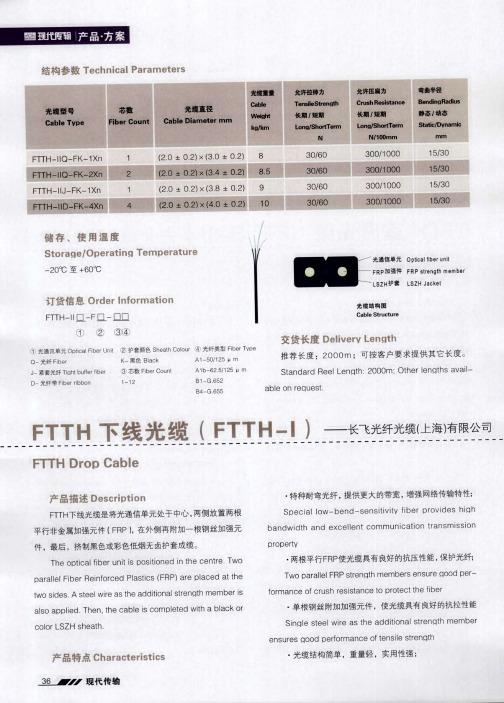

FTTH下线光缆(FTTH—I)——长飞光纤光缆(上海)有限公司

q oo d pe r
—
t w o s id e s
a ls o a
．
A
s
t e e l w i r e a s t h e a d d it io n a l s t r e n c l t h m e m b e r IS
a n c e
f
c ru s
r e s is
t a n c e t o p r o t e c t t h e f ib e r
，
S p
b
a n
e c
ia l lo
a n
w
—
—
b
e n
d
lle
—
—
s e n s
i t i v it y f ib
e r
p ro
v
id
e s
h iq h
n
F 平行非金属加强元件【 R P ) 在外侧再附加
，
一
根钢丝加强元
。
d
w
id t h
d
e x c e
n
t c o m m u n i c a t io n t r a i b e r R e i n f o r c e d P l a s t ic s
(F R P )
p la c e d a t t h e
Tw f c Ir m
o p a ra o
ll e l F R P
h
s
tre n q th
m e m
be
rs e n s u re
重量轻
，
实用性强；
S im p le
s tru c tu re

G.657A2光纤在光缆小型化中的应用-长飞

G.657.A2光纤在FTTX中的应用目• • • •录一、长飞G.657.A2光纤介绍二、G.657.A2光纤在入户光缆中的应用三、G.657.A2光纤在接入光缆中的应用四、总结长飞G.657.A2光纤介绍长飞G.657.A2光纤＝＝＝完全兼容G.652.D光纤＋最小7.5mm的弯曲半径＋大于25的Nd值3长飞G.657.A2光纤介绍长飞G.657.A2光纤优势之一---弯曲性能G.657.A1 EasyBand Plus (G.657.A2)特殊设计的折射率剖面结构，保证良好的弯曲损耗不敏感特性，同时也使弯曲性能同样优异的小尺寸G.657.A2光纤成为可能！长飞G.657.A2光纤介绍长飞G.657.A2光纤优势之二---机械性能光纤在应用过程中的几种弯曲受力情况：过障碍物并承受拉力作用示意图连接头尾端转向示意图Nd>25打圈示意图两点弯曲示意图长期弯曲条件使用，要求光纤具有低的宏弯和微弯附加损耗，以及可靠的机械特性，减少使用过程中的断纤概率。

长飞G.657.A2光纤介绍长飞G.657.A2光纤优势之三---兼容性与G.652光纤完全兼容！EasyBand Plus光纤自身熔接结果（熔接点数=256）EasyBand Plus光纤与普通单模光纤熔接结果（熔接点数=256）MFD 8.4μm以上与G.652.D熔接即能满足双向平均值≤0.08dB的要求长飞G.657.A2光纤介绍长飞G.657.A2光纤优势之四---温度性能样品： Cable：GYTA-24B1.3+24B6a2；Loose Tube Size：OD/ID=1.8/1.2mm Fiber Type B1.3(G.652.D) B6a2(EasyBand Plus) T-C-T：Maximum Added Loss @-40℃ 1550nm 0.05 0.003 1625nm 0.10 0.005保障光缆的温度稳定性－－－避免出现“白天通，晚上不通”的现象维持通信链路的衰减一致性－－－便于系统设计与调制目• • • •录一、长飞G.657.A2光纤介绍二、G.657.A2光纤在入户光缆中的应用三、G.657.A2光纤在接入光缆中的应用四、总结G.657.A2光纤在入户光缆中的应用Long distance WAN Metro/Regional MAN Access/distributionIndoorOutside Plant (OSP)Outside plant Inside plantCentral OfficeG.657 x: BB -XS in in FTT FTTH:dropDistrib. pointriserStreet Cabinet Distrib. point蝶形光缆drop室外光缆feederdistributionFTTx基础设施通常分为室内和室外Î与G.652.D完全兼容的 G.657.A2光纤将有助于简化系统设计和降低安装维护成本！G.657.A2光纤在入户光缆中的应用1、蝶形光缆• • • • 1.居民用户 2.连接楼道口的预设光缆与ONU 3.楼道内水平布放 4.可以与尾纤熔接,也可以直接做冷接因业务需求的多样性，蝶形光缆衍生出两种最常见的结构类型：管道入户型和架空入户型(“8”字型自承式)光缆(如图所示)，它们都属于室内外两用光缆，适合别墅类独立住户光缆引入使用。

色散位移光纤

色散位移单模光纤产品编码：3407WY产品描述长飞色散位移单模光纤全面优化了1550 nm 工作窗口的衰减和色散特性，在1550 nm 窗口具有低衰减和低色散，满足了在1550 nm 窗口的传输要求。

长飞色散位移单模光纤是按照世界最先进水平设计、制造的。

产品应用长飞色散位移单模光纤充分满足了使用掺铒光纤放大器（简称EDFA ）的要求，能有效地应用于高速率、长距离传输系统。

长飞色散位移单模光纤适用于各类光缆结构，包括光纤带光缆、松套层绞光缆、骨架光缆、中心管式光缆和紧套光缆等。

长飞光纤在使用中与用其它工艺生产的光纤相容。

产品标准长飞色散位移单模光纤符合或优于ITU-T 推荐的G.653光纤技术规范。

长飞公司对光纤产品的各项指标制订了更严格的标准。

工艺与涂层长飞光纤采用等离子体激活化学气相沉积(简称PCVD)工艺制造光纤芯层，同时采用外部气相沉积(简称OVD)工艺制造的合成石英管来形成光纤包层，结合这两种工艺的优点，长飞光纤具有折射率分布控制精确、几何特性优越和衰减低等优点。

长飞光纤采用的双层DLPC7紫外固化丙烯酸树酯涂层，具有优越的保护光纤的能力，这种涂层是为要求更严格的紧套光缆设计的，在松套结构里也表现出极卓越的性能，使光纤具有非常优良的抗微弯性能。

在各种环境条件下，涂层均易于剥离，剥离后无任何残留物附在裸光纤上。

在60℃下，光纤带经过100多天的浸水实验后，仍保持良好的传输性能。

DLPC7涂层使光纤具有优越和稳定的动态抗疲劳特性(nd)，大大提高了光纤对恶劣环境的适应能力。

产品特点- 低衰减和低色散充分满足1550 nm 窗口的传输要求- DLPC7涂层的保护性好、剥离性能优越- 精确的几何参数确保低熔接损耗和高熔接效率长飞光纤光缆有限公司YANGTZE OPTICAL FIBRE AND CABLE COMPANY LTD .特性光学特性衰减 @ 1310 nm @ 1550 nm ≤0.40 dB/km ≤0.45 dB/km ≤0.21 dB/km ≤0.22 dB/km 1525-1575 nm 波长范围内的色散-3.5—3.5 ps/(nm ·km)零色散波长1530 nm ～1570 nm 零色散斜率≤0.085 ps/(nm 2·km)截止波长λc1100 nm ≤ λc ≤1350 nm 模场直径 (MFD) @ 1550 nm8.4±0.6 µm 有效群折射率 (N eff ) @ 1310 nm /1550 nm 1.474 /1.473背向散射特性(@1310 nm 和1550 nm)台阶 (双向平均值)≤0.05 dB 不均匀性(整个光纤长度)≤0.1 dB 背向散射系数差异(双向测量)≤0.05 dB/km几何特性包层直径125.0±1.0 µm 包层不圆度≤1.0%涂层直径245±10 µm 涂层/包层同心度误差≤12 µm 涂层不圆度≤6 %典型值≤1 %芯/包层同心度误差≤0.8 µm 翘曲度≥4 m交货长度(公里/盘) (可按用户要求提供其它长度) 2.1km 至25.2km 环境特性环境特性（（@ 1310nm 和 1550nm ）温度附加衰减∆α (-40℃到 +85℃)∆α (-60℃到 +85℃)≤0.01 dB/km ≤0.04 dB/km 温度-湿度循环附加衰减，85℃, 85% 相对湿度, 30天＜0.05 dB/km 浸水附加衰减， 20℃, 30天≤0.05 dB/km 机械特性筛选张力(离线)≥9.0 N (≥100 kpsi)宏弯附加衰减100圈，Φ75 mm @ 1310 nm @ 1550 nm ≤0.01 dB ≤0.05 dB 涂层剥离力 (典型值) 1.4 N 动态疲劳参数(n d , 典型值)≥27版权所有内容若有更改不另行通知YOFC-MDT-115-99。

标准光缆技术规范书

光缆技术规范书1．概述本技术规范书未规定的其它技术要求应不劣于ITU-T、IEC建议和中国国家标准、通信行业标准的要求。

本技术规范书未标明日期的ITU-T、IEC建议和中国国家标准、通信行业标准均使用最新版本（截至到本技术规范书发出日）。

供货方必须对本技术规范书的每一条款作出明确答复，即逐条逐项回答“满足”或“不满足”，并给出所供产品的详细技术数据。

诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。

供货方至少应提供包括以下内容的技术文件：（1）光纤、光缆制造厂家的名称和地点。

（2）光纤、光缆的技术标准和制造方法及质量保证措施。

（3）光缆结构（包括截面图）及各部分的详细尺寸和光缆单位重量。

（4）光缆所用主要原材料的技术标准（包括加强构件、松套管、护层、铝带、钢带和填充材料）。

（5）所用光纤的典型折射率分布曲线图和折射率标称值。

（6）光纤筛选试验时，每公里光纤拉断次数以及与光纤寿命有关的M值（韦伯尔曲线的斜率）、N值（疲劳系数）。

（7）光纤光缆使用寿命应≧25年，供货方应说明保证光缆寿命的有关技术措施以及光纤预期寿命的计算公式。

（8）光缆内的光纤线序和光缆端别的识别标记。

（9）供货方需要说明的其它事宜。

光缆使用经验为本工程提供的光缆类型必须是经过工程实际使用并通过竣工验收、同时必须是为两个以上电信运营商提供一年以上满意服务的光缆类型。

供货方应严格认真地如实填写下面2个表格，邀请方保留核实的权力。

表2000年光缆供货记录表2001年光缆供货记录本文件的解释权属于邀请方。

2．主要技术要求和指标长飞光缆,亨通光缆,永鼎光缆,锋火光缆,长飞光纤光缆中的光纤2.1.1使用ITU-T 建议的单模光纤。

如果供货方可提供不同光纤制造商的多种光纤，须针对各种光纤分别应答项中各条款。

2.1.2同一工程项目中的光缆及光缆中的所有光纤应为同一型号和同一来源（同一工厂、同一材料、同一制造方法和同一折射率分布）。

ITU-TG.657光纤最新标准建议与长飞EasyBand系列光纤

对于 A3，其最小弯曲半径要求能够达到 5mm，弯曲性能的指标和 B3 一致，而且同时要求与 G.652 光纤相兼容(8.6-9.5µm 的模场直径)，这需要光纤剖面设计和生产工艺的极高水平。现在市场上仅有少数厂家能够提供满足 A3 标准的光纤产品，而客户对于 5mm 弯曲半径条件下的应用需求较少，考虑到标准的普适性，在本次标准建议
≤0.45
≤0.08
≤0.25
≤0.03
≤0.1
未规定
未规定
4．结论长飞公司一直致力于为客户提供性价比最高、性
能最佳的 FTTX 光纤光缆产品和解决方案，并结合具体应用推动着相关标准的制修订。所推出的 EasyBand® 系列光纤产品全面满足或优于最新的
弯曲等级 2 对应最小弯曲半径为 7.5mm 的产品；
弯曲等级 3 对应最小弯曲半径为 5mm 的产品。
就 ITU-T G.657 标准建议的最新修订内容进行了解释和说明，同时也明确了长飞公司 G.657(EasyBand®)系列光纤与国际标准的对应关系、技术特点以及价值定位。
将是否与 G.652 兼容(A 和 B)，以及弯曲等级 (1、2、3)两种分类原则结合起来，就构成了 2009 年标准建议版本中新的子类结构： A1 ， A2 ， B2 ， B3。表 1 中列出了 2009 年标准建议版本中新的产品子类和 2006 年标准版本中 G.657.A 和 G.657.B
3．长飞 G.657 系列产品
长飞公司于 2004 年开始致力于弯曲不敏感单模光纤的研究和开发，并于 2006 年成功推出了 EasyBand ®系列光纤产品 [2]。该产品随后大量运用于国内外 FTTX 工程应用中，得到了市场和客户的普遍认可，并且长飞公司一直在对该产品进行持续的优化和改进。长飞公司将产品研发和实际应用相结合，着力于向客户提供最适合 FTTX 应用要求、性价比高、质量性能卓越的产品。长飞公司有多位光纤和光缆行业的专家积极参与 ITU-T 等国际标准的制修订，将长飞公司在 FTTX 应用中积累的先进技术和经验带到国际标准的研究和讨论中，同时也掌握了国际技术发展的最新动态和信息。长飞公司 EasyBand®系列光纤产品与 ITU-T 最新标准建议中产品分类的对应关系在表 3 中进行了说明。

FTTH系列光缆——长飞光纤光缆(上海)有限公司

．
F ib
e r to th e
ho m
e
(F T T H )
，
u s
in c l t h e
p t ic a l f i b e r
．
d ir e
c t ly
r
c o n n e c ts
t h e c o m m u n ic a t io n Ii n e f r o m f h e L A N t o f h e u s e
s u p p o rt
ho
m e
．
th e
c o p p e r w
o
ir e b
a n
d w id t h
w
ly
c a n
re a c
h 1 M tO
p r o v id e r
d if f e
re n
t F T T H n e t w o r k d e p lo y
—
2M b
．
u
t th e
x c e
长飞 ( 上海 ) 公司推出的内光缆
、
FTTH
，
。
系列光缆
，
包括室
Du
e
t o it s e
l le
n
t a d
v a n
ta q e
in b
a n
d
w
id t h
．
FTT H
．
n e
t
—
下线光缆
。
，
均为国内首创
现已为该系列产品申请
w o rk c a n
—
、
高品质的 F T T H

ITU-T新G.657标准与G.657.B3光纤

ITU-T新G.657标准与G.657.B3光纤张磊;龙胜亚;周红燕;李靖;张立岩【摘要】本文在对ITU-T G.657最新标准进行解读的基础上，简单介绍了长飞公司G.657.B3光纤EasyBand®Ultra；并根据G.657.B3光纤具体的应用环境，从客户使用的角度，初步探讨了评判G.657.B3光纤性能优劣的几个关键参数。

R%Based on new recommendation of ITU-T G.657, we introduced YOFC G.657.B3 fiber named EasyBand® Ultra. According to the application of G.657.B3 fiber, we discussed several key parameters to evaluating G.657.B3 from the customer's point of view.【期刊名称】《电信工程技术与标准化》【年(卷),期】2014(000)005【总页数】5页(P27-31)【关键词】ITU-T;G.657标准;G.657.B3;EasyBand®Ult ra【作者】张磊;龙胜亚;周红燕;李靖;张立岩【作者单位】光纤光缆制备技术国家重点实验室，武汉 430073; 长飞光纤光缆有限公司研发中心，武汉 430073;光纤光缆制备技术国家重点实验室，武汉 430073; 长飞光纤光缆有限公司研发中心，武汉 430073;光纤光缆制备技术国家重点实验室，武汉 430073; 长飞光纤光缆有限公司研发中心，武汉 430073;光纤光缆制备技术国家重点实验室，武汉 430073; 长飞光纤光缆有限公司研发中心，武汉430073;光纤光缆制备技术国家重点实验室，武汉 430073; 长飞光纤光缆有限公司研发中心，武汉 430073【正文语种】中文【中图分类】TN913目前在FTTH发展比较迅速的国家，例如美国和韩国，在FTTH建设中，G.652D+G.657.B3方案基本成为其主流运营商（如Verizon，AT&T，SK，KT等）的标准选择，即在接入网的光纤到楼的部分使用G.652D光纤，在入户段使用G.657.B3光纤。

光缆技术规范书

光缆技术规范书1．概述1.1 本技术规范书未规定的其它技术要求应不劣于ITU-T、IEC建议和中国国家标准、通信行业标准的要求。

1.2 本技术规范书未标明日期的ITU-T、IEC建议和中国国家标准、通信行业标准均使用最新版本（截至到本技术规范书发出日）。

1.3 供货方必须对本技术规范书的每一条款作出明确答复，即逐条逐项回答“满足”或“不满足”，并给出所供产品的详细技术数据。

诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。

1.4 供货方至少应提供包括以下内容的技术文件：（1）光纤、光缆制造厂家的名称和地点。
