下载文档原格式
氮化硅陶瓷手册概述说明以及解释1. 引言1.1 概述氮化硅陶瓷是一种具有特殊性能和广泛应用的高级陶瓷材料。
它由氮和硅元素组成，具有出色的物理和化学特性，使其在许多领域都有重要的应用。
本手册概述了氮化硅陶瓷的特性、制备方法以及其在各个领域中的应用情况。
1.2 文章结构本文将分为五个主要部分来介绍氮化硅陶瓷。
首先，在引言部分提供了对本手册整体内容以及目录结构的介绍。
接下来，第二部分将详细介绍氮化硅陶瓷的物理特性、化学特性以及现有的应用领域。
第三部分将探讨制备氮化硅陶瓷的不同方法，包括烧结法、热压法和化学气相沉积法。
在第四部分中，我们将阐述氮化硅陶瓷相对于其他材料的优势，并解析其中面临的挑战。
最后，在结论部分对文章进行总结，并展望氮化硅陶瓷未来发展方向。
1.3 目的本手册的目的是提供给读者一个全面了解氮化硅陶瓷的手册，包括其特性、制备方法以及应用领域。
通过阅读本手册，读者将能够了解氮化硅陶瓷在各个领域中的重要性，并对其未来的发展趋势有所认识。
此外，为了使本手册内容更加清晰易懂，我们将使用简洁明了的语言和具体实例进行说明。
通过本手册，我们希望读者能够对氮化硅陶瓷有一个全面而深入的理解，并应用于实际生活和工作中。
2. 氮化硅陶瓷的特性和应用氮化硅陶瓷是一种具有广泛应用前景的先进材料，其具备一系列优异的物理和化学特性。
本部分将详细介绍氮化硅陶瓷的特性，并探讨其在各个领域中的应用。
2.1 物理特性氮化硅陶瓷具有许多出色的物理特性。
首先，它具有极高的硬度和强度，比传统陶瓷材料如氧化铝更为优越。
这使得氮化硅陶瓷可以在高温高压环境下工作而不易变形或断裂。
此外，氮化硅陶瓷还具备良好的导热性能。
它能够有效地传导热量，因此被广泛应用于需要散热性能较佳的领域，如电子器件制冷、电动车充电桩等。
此外，氮化硅陶瓷还表现出优异的耐腐蚀性能。
它可以抵御酸碱等常见溶液的侵蚀，并且在高温环境下也能保持稳定。
2.2 化学特性氮化硅陶瓷具有良好的化学稳定性，能够抵抗许多常见化学试剂的腐蚀。

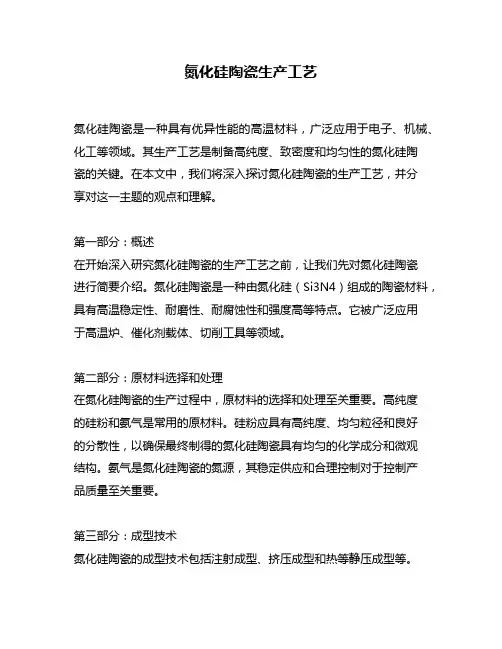

氮化硅陶瓷生产工艺氮化硅陶瓷是一种具有优异性能的高温材料，广泛应用于电子、机械、化工等领域。
其生产工艺是制备高纯度、致密度和均匀性的氮化硅陶瓷的关键。
在本文中，我们将深入探讨氮化硅陶瓷的生产工艺，并分享对这一主题的观点和理解。
第一部分：概述在开始深入研究氮化硅陶瓷的生产工艺之前，让我们先对氮化硅陶瓷进行简要介绍。
氮化硅陶瓷是一种由氮化硅（Si3N4）组成的陶瓷材料，具有高温稳定性、耐磨性、耐腐蚀性和强度高等特点。
它被广泛应用于高温炉、催化剂载体、切削工具等领域。
第二部分：原材料选择和处理在氮化硅陶瓷的生产过程中，原材料的选择和处理至关重要。
高纯度的硅粉和氨气是常用的原材料。
硅粉应具有高纯度、均匀粒径和良好的分散性，以确保最终制得的氮化硅陶瓷具有均匀的化学成分和微观结构。
氨气是氮化硅陶瓷的氮源，其稳定供应和合理控制对于控制产品质量至关重要。
第三部分：成型技术氮化硅陶瓷的成型技术包括注射成型、挤压成型和热等静压成型等。
注射成型适用于制备复杂形状和薄壁的氮化硅陶瓷。
挤压成型适用于制备较大尺寸和简单形状的氮化硅陶瓷。
热等静压成型结合了热压和等静压的优势，可以制备高密度和高强度的氮化硅陶瓷。
第四部分：烧结工艺烧结是氮化硅陶瓷生产过程中的关键步骤。
在烧结过程中，氮化硅粉末在高温下发生固相反应，形成致密的氮化硅陶瓷。
烧结温度、保温时间和烧结气氛是影响烧结效果的关键参数。
通过合理控制这些参数，可以获得具有高密度、细晶粒和低残留气孔率的氮化硅陶瓷。
第五部分：后处理工艺在烧结过程之后，对氮化硅陶瓷进行后处理可以改善其性能。
通常的后处理工艺包括研磨、抛光和涂层等。
研磨可以去除表面缺陷和提高表面光洁度。
抛光可以进一步提高氮化硅陶瓷的表面质量。
涂层可以增加氮化硅陶瓷的抗氧化性、抗腐蚀性和摩擦性能。
第六部分：性能测试和评估最后，对氮化硅陶瓷的性能进行测试和评估是确保其质量和性能的重要环节。
常用的测试方法包括密度测试、硬度测试、抗弯强度测试和热稳定性测试等。
氮化硅陶瓷击穿电压【实用版】目录1.氮化硅陶瓷概述2.陶瓷击穿电压的概念和测试方法3.氮化硅陶瓷的击穿电压特性4.影响氮化硅陶瓷击穿电压的因素5.氮化硅陶瓷击穿电压的应用和意义正文一、氮化硅陶瓷概述氮化硅陶瓷（Si3N4 ceramic）是一种具有高强度、高硬度、高耐磨性和高耐高温性能的先进陶瓷材料。
它主要由硅（Si）和氮（N）两种元素组成，具有优良的力学性能、化学稳定性和电绝缘性能。
因此，氮化硅陶瓷在工业领域具有广泛的应用，如机械、电子、航空航天等领域。
二、陶瓷击穿电压的概念和测试方法陶瓷击穿电压是指在电场作用下，陶瓷材料电阻值降低至某一临界值时，电场强度突然增大，导致材料击穿的电压。
陶瓷击穿电压是评价陶瓷材料电绝缘性能的重要指标，其数值越高，材料的电绝缘性能越好。
测试陶瓷击穿电压的方法有多种，其中最常见的是工频介电强度测试法。
这种方法需要制作材料试样，并使用专门的测试设备进行测量。
产品标准中通常会规定介电强度的下限和测试方法。
三、氮化硅陶瓷的击穿电压特性氮化硅陶瓷具有很高的击穿电压，其值通常在 77WMK（瓦特每米千克）左右。
这意味着氮化硅陶瓷在电场作用下，不容易发生击穿现象，具有很好的电绝缘性能。
四、影响氮化硅陶瓷击穿电压的因素氮化硅陶瓷的击穿电压受多种因素影响，如材料的纯度、晶粒尺寸、烧结工艺等。
提高氮化硅陶瓷的击穿电压，需要优化材料的制备工艺和提高材料的质量。
五、氮化硅陶瓷击穿电压的应用和意义氮化硅陶瓷的高击穿电压性能使其在高压电绝缘领域具有广泛的应用。
例如，在高压输电系统、高频率功率电子器件、电弧炉等设备中，氮化硅陶瓷可以作为优良的电绝缘材料，提高设备的安全性能和可靠性。
总之，氮化硅陶瓷具有高击穿电压特性，是高压电绝缘领域的理想材料。
氮化硅陶瓷粉末氮化硅陶瓷粉末，是一种具有优异性能的陶瓷材料，广泛应用于高温、高压和耐腐蚀等极端环境中。
本文将从氮化硅陶瓷粉末的性质、制备工艺、应用领域等方面进行阐述。
一、氮化硅陶瓷粉末的性质氮化硅陶瓷粉末具有许多优异的性质，如高硬度、高强度、优异的耐磨性、耐腐蚀性和耐高温性等。
它的硬度接近于金刚石，仅次于碳化硅陶瓷。
同时，氮化硅陶瓷粉末具有优异的导热性能，其导热系数远高于普通陶瓷材料，可达到100-200 W/(m·K)。
此外，它还具有良好的绝缘性能和较低的热膨胀系数，能够在高温环境下保持稳定的性能。
氮化硅陶瓷粉末的制备主要通过高温反应法进行。
一种常用的制备方法是将硅粉和氨气在高温下进行反应，生成氮化硅粉末。
在制备过程中，需要严格控制反应温度和气氛，以确保反应的进行和产物的纯度。
三、氮化硅陶瓷粉末的应用领域氮化硅陶瓷粉末由于其优异的性能，在多个领域得到广泛应用。
首先，在电子行业中，氮化硅陶瓷粉末可用于制备高导热性的散热器和散热模块，有效降低电子元器件的温度，提高其工作性能和寿命。
其次，在机械工程领域，氮化硅陶瓷粉末可用于制备高硬度和耐磨性的零部件，如轴承、密封件和切削工具等。
此外，氮化硅陶瓷粉末还可应用于化学工业、医疗器械和航空航天等领域，用于制备耐腐蚀、耐高温的设备和零部件。
氮化硅陶瓷粉末是一种具有优异性能的陶瓷材料，广泛应用于高温、高压和耐腐蚀等极端环境中。
它的制备工艺相对简单，但需要严格控制反应条件以确保产物的纯度。
在电子、机械、化工等领域中，氮化硅陶瓷粉末发挥着重要的作用，为各行各业提供了高性能的材料解决方案。
随着科学技术的不断发展，相信氮化硅陶瓷粉末将在更多领域展现其巨大的潜力和价值。
碳化硅陶瓷氮化硅陶瓷一前言结构陶瓷具有优越的强度、硬度、绝缘性、热传导、耐高温、耐氧化、耐腐蚀、耐磨耗、高温强度等特色，因此，在非常严苛的环境或工程应用条件下，所展现的高稳定性与优异的机械性能，在材料工业上已倍受瞩目，其使用范围亦日渐扩大。
而全球及国内业界对于高精密度、高耐磨耗、高可靠度机械零组件或电子元件的要求日趋严格，因而陶瓷产品的需求相当受重视，其市场成长率也颇可观。
结构陶瓷主要是指发挥其机械、热、化学等性能的一大类新型陶瓷材料，它可以在许多苛刻的工作环境下服役，因而成为许多新兴科学技术得以实现的关键。
特种结构陶瓷是陶瓷材料的重要分支，它以耐高温、高强度、超硬度、耐磨损、抗腐蚀等机械力学性能为主要特征，因此在冶金、宇航、能源、机械、光学等领域有重要的应用。
碳化硅陶瓷就是其中比较重要的一种。
二种类及特性氮化硅陶瓷是一种烧结时不收缩的无机材料。
它是用硅粉作原料，先用通常成型的方法做成所需的形状，在氮气中及１２００℃的高温下进行初步氮化，使其中一部分硅粉与氮反应生成氮化硅，这时整个坯体已经具有一定的强度。
然后在１３５０℃～１４５０℃的高温炉中进行第二次氮化，反应成氮化硅。
用热压烧结法可制得达到理论密度９９％的氮化硅。
氮化硅的强度很高，尤其是热压氮化硅，是世界上最坚硬的物质之一。
它极耐高温，强度一直可以维持到１２００℃的高温而不下降，受热后不会熔成融体，一直到１９００℃才会分解，并有惊人的耐化学腐蚀性能，能耐几乎所有的无机酸和３０％以下的烧碱溶液，也能耐很多有机酸的腐蚀；同时又是一种高性能电绝缘材料。
氮化硅陶瓷可做燃气轮机的燃烧室、机械密封环、输送铝液的电磁泵的管道及阀门、永久性模具、钢水分离环等。
氮化硅摩擦系数小的特点特别适合制作为高温轴承使用，其工作温度可达１２００℃，比普通合金轴承的工作温度提高２.５倍，而工作速度是普通轴承的１０倍。
利用氮化硅陶瓷很好的电绝缘性和耐急冷急热性可以用来做电热塞，用它进行汽车点火可使发动机起动时间大大缩短，并能在寒冷天气迅速启动汽车。
氧化铝陶瓷、氧化锆陶瓷、氮化硅陶瓷是现代工业中应用较为广泛的特种陶瓷材料，它们具有优异的性能，被广泛用于高温、高压、耐磨、绝缘、耐腐蚀等领域。
下面将对这三种陶瓷材料进行介绍和比较。
一、氧化铝陶瓷1.1 氧化铝陶瓷概述氧化铝陶瓷是由氧化铝粉末制成，在高温下烧结而成的一种陶瓷材料。
它具有高硬度、耐磨、高温稳定性、化学稳定性等优点，被广泛用于制造工具、轴承、夹具、瓷砖等领域。
1.2 氧化铝陶瓷的特性氧化铝陶瓷具有以下特性：（1）高硬度：氧化铝陶瓷的硬度接近于金刚石，具有优异的耐磨性。
（2）高温稳定性：氧化铝陶瓷在高温下仍能保持稳定的物理和化学特性。
（3）化学稳定性：氧化铝陶瓷具有良好的耐腐蚀性，不易受化学腐蚀。
（4）绝缘性能：氧化铝陶瓷具有良好的绝缘性能，被广泛用于电子元件等领域。
1.3 氧化铝陶瓷的应用氧化铝陶瓷被广泛用于制造高速切削工具、陶瓷轴承、导热陶瓷、电子元件等领域。
因其优异的性能，在航空航天、制造业、电子领域有着重要的应用价值。
二、氧化锆陶瓷2.1 氧化锆陶瓷概述氧化锆陶瓷是以氧化锆粉末为主要原料，经过成型、烧结等工艺制成的一种高性能陶瓷材料。
它具有高强度、高韧性、耐磨、耐腐蚀等特点，被广泛用于医疗器械、航空航天及其他领域。
2.2 氧化锆陶瓷的特性氧化锆陶瓷具有以下特性：（1）高强度：氧化锆陶瓷的抗弯强度和抗压强度较高。
（2）高韧性：氧化锆陶瓷在高强度的同时具有较高的韧性，不易发生断裂。
（3）耐磨性：氧化锆陶瓷表面光滑，耐磨性能优秀。
（4）耐腐蚀性：氧化锆陶瓷具有良好的耐腐蚀性，不易受化学物质的侵蚀。
2.3 氧化锆陶瓷的应用氧化锆陶瓷被广泛用于医疗器械、航空航天、化工设备等领域。
其在人工关节、瓷牙、高温热电偶等方面有着重要的应用。
三、氮化硅陶瓷3.1 氮化硅陶瓷概述氮化硅陶瓷是以氮化硅粉末为主要原料，经过成型、烧结等工艺制成的一种高性能陶瓷材料。
它具有高硬度、高强度、高热导率等特点，被广泛用于机械制造、光学工业等领域。
氮化硅陶瓷材料范文氮化硅陶瓷材料是一种新型的高性能陶瓷材料，具有优异的机械性能、耐热性能、化学稳定性和电磁性能等特点，被广泛应用于航空航天、光电、电子、化工等领域。
本文将从氮化硅陶瓷材料的制备方法、结构和性能、应用领域等方面进行详细介绍。
一、氮化硅陶瓷材料的制备方法氮化硅陶瓷材料的制备方法主要有热压烧结和反应烧结两种。
热压烧结是将粉末状的氮化硅材料加热压制成坯体，然后在高温下烧结得到成品陶瓷材料。
反应烧结是将氮化硅粉末与碳或氧化镁等添加剂混合后，在高温下反应生成氮化硅陶瓷材料。
二、氮化硅陶瓷材料的结构和性能氮化硅陶瓷材料具有密实的结构和优异的机械性能。
其晶体结构为六方晶系，硬度高达HRA90以上。
同时，氮化硅陶瓷材料具有优异的耐热性能，可在高温下长时间稳定工作，耐高温性能可达到1800°C以上。
此外，氮化硅陶瓷材料还具有出色的化学稳定性，对酸、碱、有机溶剂等介质具有良好的抵抗能力。
此外，氮化硅陶瓷材料还具有优秀的电磁性能，具有较高的介电常数和电阻率，可用于电子器件的绝缘和封装。
三、氮化硅陶瓷材料的应用领域由于其优异的性能，氮化硅陶瓷材料在众多领域有广泛的应用。
首先，氮化硅陶瓷材料在航空航天领域被广泛应用于航空发动机零部件、导航系统和航天器隔热系统等。
其次，氮化硅陶瓷材料在光电器件方面也有广泛的应用，如光纤连接器、激光窗口和红外窗口等。
此外，氮化硅陶瓷材料还可用于化工领域的耐腐蚀设备和电子领域的半导体工艺设备等。
四、氮化硅陶瓷材料的发展趋势氮化硅陶瓷材料具有很高的烧结温度要求和很高的制备成本，限制了其在大规模工业化生产中的应用。
目前，研究人员正致力于寻找更低制备温度和更高制备效率的制备方法，以降低成本。
同时，研究人员还在探索氮化硅陶瓷材料的微观结构和性能之间的关系，进一步提高其综合性能。
总之，氮化硅陶瓷材料是一种具有重要应用前景的高性能陶瓷材料。
它的制备方法多样，结构和性能出色，并且在航空航天、光电、电子、化工等多个领域都有广泛的应用。
氮化硅陶瓷特点氮化硅陶瓷特点——低调的“陶瓷明星”嘿，朋友们！今天咱来唠唠氮化硅陶瓷，这玩意儿可有意思了！氮化硅陶瓷啊，就像是陶瓷界低调的“明星”。
为啥这么说呢？因为它有着好多让人惊叹的特点，但却不怎么张扬。
首先，这玩意儿特别硬！那硬度，简直就是杠杠的。
想象一下，就跟个小金刚似的，一般的东西根本没法在它身上留下痕迹。
上次我不小心把一个铁勺子掉在氮化硅陶瓷做的碗上，嘿，勺子凹了一块，碗啥事没有！当时我就傻眼了，这也太硬了吧，简直就是陶瓷中的“钢铁侠”啊！而且它还特别耐高温。
一般的陶瓷遇到高温可能就软了或者裂了，可氮化硅陶瓷不一样，高温对它来说就是小意思。
感觉它就像是个不怕火烤的“勇士”，再高的温度它也能扛得住。
你说这要是做成锅啊，咱炒菜的时候就不用担心锅底被烧穿啦！它的耐腐蚀性也非常出色。
酸啊碱啊啥的，想腐蚀它？门儿都没有！就像个坚不可摧的“卫士”，坚决捍卫自己的“领土”。
把它放在那些腐蚀性的环境里，它依然能保持自己的本色，稳稳当当的。
还有很重要的一点哦，氮化硅陶瓷的重量相对来说比较轻。
这可真是个大优点啊，携带方便，用起来也不累手。
不像有些陶瓷重得要命，拿一会儿手就酸了。
总之，氮化硅陶瓷就是这么个低调又厉害的存在。
虽说它没有那些花花绿绿的外表来吸引人眼球，但了解它的人都知道，它的实力可是不容小觑的。
在很多需要高强度、耐高温、耐腐蚀的领域，都能看到氮化硅陶瓷的身影。
它就像是幕后的英雄，默默地为各种高科技产品和工业生产贡献着自己的力量。
所以啊，下次当你看到一些看似普通的陶瓷制品时，说不定它就是氮化硅陶瓷这个低调的“明星”哦，可千万别小瞧了它！。
氮化硅陶瓷球的用途及特点说到氮化硅陶瓷球，可能大家会觉得这名字听起来有点拗口，像是科学课上会碰到的生僻词汇。
不过，别担心，今天我们就来聊聊这个“神奇小球”的用途和特点，让你轻松搞懂它到底有啥用处，为什么大家都在追捧它！1. 氮化硅陶瓷球是什么？1.1 基本概念氮化硅陶瓷球，其实就是用氮化硅这种材料做成的小球。
这种材料可不是随便的，氮化硅的强度和硬度都很出众，简直可以和超人比肩。
大家知道，陶瓷材料本身就很硬，但氮化硅更是把硬度推向了极限，做成的球就像个小铁拳，硬得让人惊叹！1.2 性能特点除了硬度以外，氮化硅还有个不为人知的特点，就是它的耐高温性。
嘿，听起来就像是个火焰战士，能在高温环境下也能安然无恙。
不管是机械加工还是一些高温气体的处理，氮化硅陶瓷球都能轻松应对。
真是个能耐啊，别说是熬煮的锅了，就算是熬油的炸锅，它也能搞定！2. 氮化硅陶瓷球的用途2.1 工业领域首先，氮化硅陶瓷球在工业领域可谓是个“明星”。
比如说，在轴承制造中，它的应用让整个转动过程如丝般顺滑，摩擦力小得惊人，简直就是工厂里的“静音天使”。
想象一下，工厂里机器轰鸣，如果没有这些小球，大家都得听着“咯吱咯吱”的声音，活像在参加摇滚演唱会！2.2 电子产品其次，在电子产品中，氮化硅陶瓷球的身影也随处可见。
它能有效隔绝电流，确保电子设备的稳定性。
简单来说，就是给电子产品穿了一层“防护衣”，让它们在运行时不容易出错。
像是手机里的小元件，如果没有它的保驾护航，哪能那么“淡定”地完成各种任务？3. 氮化硅陶瓷球的优点3.1 耐磨性强说到氮化硅陶瓷球的优点，首先得提的就是它的耐磨性。
要知道，在各种高强度摩擦的环境下，这小球能挺过来，简直就是个耐磨小能手。
就像是个运动员，不怕风雨，时刻准备迎接挑战，真是让人刮目相看！3.2 轻便而强韧其次，这小球的轻便也让人觉得意外。
虽然它硬得吓人，但轻巧得让你一捏就能握住，轻松自如。
就像是你手中的一颗小弹珠，看似平常，却拥有不容小觑的力量。
氮化硅烧结陶瓷是一种高性能的先进陶瓷材料，由氮化硅粉末和其他添加剂混合制成，经过高温烧结而成。
它具有优异的机械性能、高温稳定性、化学稳定性和耐腐蚀性，被广泛应用于电子、光电、机械、航空航天等领域。
氮化硅烧结陶瓷具有以下特点：
1. 高温稳定性：氮化硅烧结陶瓷具有优异的高温稳定性，可以在高温环境下长时间稳定工作。
2. 高硬度和强度：氮化硅烧结陶瓷具有高硬度和强度，可以承受高应力和冲击负荷。
3. 优异的耐磨性和耐腐蚀性：氮化硅烧结陶瓷具有优异的耐磨性和耐腐蚀性，可以在恶劣的环境下长期使用。
4. 良好的导热性和导电性：氮化硅烧结陶瓷具有良好的导热性和导电性，可以用于制造高温电子器件和传感器。
氮化硅烧结陶瓷的制备方法主要包括热压法、热等静压法和等离子体烧结法等。
其中，热等静压法是一种常用的制备方法，可以制备高密度、高强度的氮化硅烧结陶瓷。
此外，氮化硅烧结陶瓷还可以与其他材料结合使用，如金属、陶瓷和聚合物等，以实现更好的性能和应用。
氮化硅陶瓷烧结摘要：I.氮化硅陶瓷简介- 氮化硅陶瓷的定义- 氮化硅陶瓷的特点II.氮化硅陶瓷烧结的重要性- 烧结的作用- 烧结技术的发展III.氮化硅陶瓷烧结的工艺- 烧结方法简介- 烧结过程中的关键因素- 烧结后的处理IV.氮化硅陶瓷烧结的应用- 电子器件中的应用- 高温环境中的应用- 其他领域的应用V.氮化硅陶瓷烧结的未来发展趋势- 研究热点- 发展方向正文：I.氮化硅陶瓷简介氮化硅陶瓷是一种以氮化硅（Si3N4）为主要成分的陶瓷材料。
它具有高硬度、高强度、高热导率、低热膨胀系数和耐磨损等优异性能，因此在许多领域中具有广泛的应用。
II.氮化硅陶瓷烧结的重要性氮化硅陶瓷的烧结是制备高性能氮化硅陶瓷的关键步骤。
烧结过程中，通过控制温度、压力、气氛等条件，可以改善氮化硅陶瓷的微观结构，提高其性能。
随着科技的发展，烧结技术也在不断进步，从而推动了氮化硅陶瓷在各个领域中的应用。
III.氮化硅陶瓷烧结的工艺氮化硅陶瓷烧结的工艺主要包括常压烧结、热压烧结、反应烧结等。
这些方法各有特点，适用于不同的制备场景。
在烧结过程中，需要控制的关键因素包括烧结温度、保温时间、压力、气氛等。
烧结后的处理，如冷却、脱脂、精加工等，也是影响氮化硅陶瓷性能的重要环节。
IV.氮化硅陶瓷烧结的应用氮化硅陶瓷烧结后的制品具有优异的性能，被广泛应用于电子器件、高温环境、化工、航空航天等领域。
例如，在电子器件中，氮化硅陶瓷可用作散热基板，提高器件的热性能；在高温环境中，氮化硅陶瓷可作为结构材料，承受高温高压等极端条件。
V.氮化硅陶瓷烧结的未来发展趋势随着科技的不断进步，氮化硅陶瓷烧结技术也将不断发展。
未来的研究热点将包括降低烧结温度、提高烧结速率、优化烧结气氛等方面。
氮化硅陶瓷化学式-概述说明以及解释1.引言1.1 概述概述氮化硅陶瓷是一种重要的无机陶瓷材料，其化学式为Si3N4。
由于其特殊的化学结构和多种优异的性质，氮化硅陶瓷在许多领域都具有广泛应用的前景。
氮化硅陶瓷具有高熔点、高硬度、低热膨胀系数和优异的化学稳定性等特点，使其能够在高温、酸碱和腐蚀等恶劣环境下保持稳定性能。
此外，氮化硅陶瓷还具有良好的机械强度和优异的热导性能，使其在高温、高压和磨损等极端条件下表现出卓越的性能。
氮化硅陶瓷的制备方法主要包括热处理、化学气相沉积、烧结等多种技术。
这些制备方法的选择取决于所需氮化硅陶瓷的性质和应用领域的要求。
目前，研究人员正不断改进氮化硅陶瓷的制备方法，以提高其制备效率和性能。
氮化硅陶瓷在诸多领域具有广泛的应用前景。
在电子领域，氮化硅陶瓷可以用于制作高温、高功率和高频率电子器件。
在能源领域，氮化硅陶瓷可以用于制备先进的燃料电池和太阳能电池等器件。
此外，氮化硅陶瓷还可以应用于航空航天、化工、机械制造等领域，为这些领域的技术发展提供长久稳定的支撑。
展望未来，随着科技的不断进步和研究的深入，我们有理由相信氮化硅陶瓷将在更多领域展现其潜力和价值。
然而，同时也需要克服氮化硅陶瓷制备过程中的一些问题和挑战，提高其性能和降低制备成本，以更好地满足实际应用的需求。
总之，氮化硅陶瓷作为一种重要的无机陶瓷材料，具有许多独特的性质和广泛的应用前景。
在科学家和工程师的不懈努力下，相信氮化硅陶瓷将在各个领域发挥重要作用，促进社会的进步和发展。
1.2文章结构文章结构部分的内容可以包括以下几个方面：1.2 文章结构本文将按照以下结构进行论述：第一部分是引言部分，主要包括概述、文章结构以及目的。
在概述中，将介绍氮化硅陶瓷的一般情况，包括其化学式、性质和制备方法。
文章结构部分将呈现本文的组织结构，为读者提供整体的了解。
而在目的部分，将阐明本文的研究目的和意义。
第二部分是正文，将分为三个小节。
第一小节将详细介绍氮化硅的化学式，解释其组成和结构。
氮化硅陶瓷摘要氮化硅陶瓷是一种具有广阔发展前景的高温、高强度结构陶瓷，它具有强度高、抗热震稳定性好、疲劳韧性高、室温抗弯强度高、耐磨、抗氧化、耐腐蚀性能好等高性能，已被广泛应用于各行业。
本文介绍了氮化硅陶瓷的基本性能，综述了氮化硅陶瓷的制备技术及其应用，并展望了氮化硅陶瓷的发展前景。
1.概述先进陶瓷材料,又称为精细陶瓷或特种陶瓷,按其使用和性能分类,可分为先进结构陶瓷和先进功能陶瓷。
前者是以利用其力学和热学性能为主的材料,因此又可称之为高温结构陶瓷;后者则是以利用其电、磁、光、铁电、压电、热释电等性能及其偶合为主的材料,亦称之为电子陶瓷。
氮化硅（Si3N4）陶瓷是无机非金属强共价键化合物，其基本结构单元为[SiN4]四面体，硅原子位于四面体的中心，四个氮原子分别位于四面体的四个顶点，然后以每三个四面体共用一个硅原子的形式在三维空间形成连续而又坚固的网络结构，氮化硅的许多性能都是因为其具有这种特殊的结构，因此Si3N4结构中氮原子与硅原子间结合力很强，其作为一种高温结构陶瓷，素有陶瓷材料中的“全能冠军”之称，氮化硅陶瓷具有硬度大、强度高、热膨胀系数小、高温蠕变小、抗氧化性能好，可耐氧化到1400℃、热腐蚀性能好，能耐大多数酸侵蚀，摩擦系数小，与用润滑油的金属表面相似等优异性能，已在许多工业领域获得广泛应用，并有很多潜在用途。
2.性能氮化硅陶瓷的优异的性能对于现代技术经常遇到的高温、高速、强腐蚀介质的工作环境，具有特殊的使用价值。
比较突出的性能有：(1)机械强度高，硬度接近于刚玉，有自润滑性，耐磨。
室温抗弯强度可以高达980MPa 以上，能与合金钢相比，而且强度可以一直维持到1200℃不下降。
(2)热稳定性好，热膨胀系数小，有良好的导热性能，所以抗热震性很好，从室温到1000℃的热冲击不会开裂。
(3)化学性能稳定，几乎可耐一切无机酸（HF除外）和浓度在30％以下烧碱（NaOH）溶液的腐蚀，也能耐很多有机物质的侵蚀，对多种有色金属熔融体（特别是铝液）不润湿，能经受强烈的放射辐照。
氮化硅陶瓷及其制备成型工艺氮化硅（Si3N4）是氮和硅的化合物。
在自然界里，氮、硅都是极其普通的元素。
氮是生命的基础，硅是无机世界的主角，这两种元素在我们生活的世界上无所不在，然而，至今人们还未发现自然界里存在这两种元素的化合物。
氮化硅是在人工条件下合成的化合物。
虽早在140多年前就直接合成了氮化硅，但当时仅仅作为一种稳定的“难熔”的氮化物留在人们的记忆中。
二次大战后，科技的迅速发展，迫切需要耐高温、高硬度、高强度、抗腐蚀的材料。
经过长期的努力，直至1955年氮化硅才被重视，七十年代中期才真正制得了高质量、低成本，有广泛重要用途的氮化硅陶瓷制品。
开发过程为何如此艰难，这是因为氮化硅粉体和氮化硅陶瓷制品之间的性能和功能相差甚远，没有一个严格而精细的对氮化硅粉体再加工过程，是得不到具有优异性能的氮化硅陶瓷制品的。
没有氮化硅陶瓷就没有氮化硅如今的重要地位。
Si3N4是以共价键为主的化合物，键强大，键的方向性强，结构中缺陷的形成和迁移需要的能量大，即缺陷扩散系数低（缺点），难以烧结，其中共价键Si-N成分为70 %，离子键为30 %，同时由于Si3N4本身结构不够致密，从而为提高性能需要添加少量氧化物烧结助剂，通过液相烧结使其致密化。
Si3N4含有两种晶型，一种为α-Si3N4，针状结晶体，呈白色或灰白色，另一种为β-Si3N4，颜色较深，呈致密的颗粒状多面体或短棱柱体。
两者均为六方晶系，都是以[SiN4]4-四面体共用顶角构成的三维空间网络。
在高温状态下，β相在热力学上更稳定，因此α相会发生相变，转为β相。
从而高α相含量Si3N4粉烧结时可得到细晶、长柱状β-Si3N4晶粒，提高材料的断裂韧性。
但陶瓷烧结时必须控制颗粒的异常生长，使得气孔、裂纹、位错缺陷出现，成为材料的断裂源。
在工业性能上，Si3N4陶瓷材料表现出了较好的工艺性能。
（1）机械强度高，硬度接近于刚玉，有自润滑性耐磨；（2）热稳定性高，热膨胀系数小，有良好的导热性能；（3）化学性能稳定，能经受强烈的辐射照射等等。
晶体的常见参数如下图所示：Si3N4分子中Si原子和周围4个N 原子以共价键结合，形成[Si-N4]四面体结构单元，所有四面体共享顶角构成三维空间网，形成Si3N4，有两种相结构，α相和β相如下图所示：α相结构β相结构其共价键长较短，成键电子数目多，原子间排列的方向性强，相邻原子间相互作用大。
Si3N4存在两种由[Si-N4]四面体结构以不同的堆砌方式堆砌而成的三维网络晶形，一个是α-Si3N4，另一个是β-Si3N4。
正是由于[Si-N4]四面体结构单元的存在，Si3N4具有较高的硬度。
在β-Si3N4的一个晶胞内有6个Si原子，8个N 原子。
其中3个Si 原子和4 个N原子在一个平面上，另外3个Si原子和4个N原子在高一层平面上。
第3层与第1层相对应，如此相应的在C轴方向按ABAB…重复排列，β-Si3N4的晶胞参数为a=0.7606 nm，c=0.2909 nm。
α-Si3N4中第3层、第4层的Si原子在平面位置上分别与第1层、第2层的Si原子错了一个位置，形成4 层重复排列，即ABCDABCD…方式排列。
相对β- Si3N4 而言,α-Si3N4 晶胞参数变化不大，但在C 轴方向约扩大一倍（a=0.775nm，c=0.5618），其中还含有3%的氧原子以及许多硅空位，因此体系的稳定性较差，这使α相结构的四面体晶形发生畸变，而β相在热力学上更稳定。
由于氧原子在α相中形成Si-O-Si离子性较强的的键，这使α 相中的[Si-N4]四面体易产生取向的改变和链的伸直，原子位置发生调整，使得α 相在温度达到1300 ℃以上时转变到β相，使其结构稳定。
氮化硅陶瓷的优异的性能对于现代技术经常遇到的高温、高速、强腐蚀介质的工作环境，具有特殊的使用价值。
比较突出的性能有：(1)机械强度高，硬度接近于刚玉，有自润滑性，耐磨。
室温抗弯强度可以高达980MPa以上，能与合金钢相比，而且强度可以一直维持到1200℃不下降。
(2)热稳定性好，热膨胀系数小，有良好的导热性能，所以抗热震性很好，从室温到1000℃的热冲击不会开裂。
(3)化学性能稳定，几乎可耐一切无机酸（HF除外）和浓度在30％以下烧碱（NaOH）溶液的腐蚀，也能耐很多有机物质的侵蚀，对多种有色金属熔融体（特别是铝液）不润湿，能经受强烈的放射辐照。
(4)密度低，比重小，仅是钢的2/5，电绝缘性好。
2.重要的应用氮化硅陶瓷的应用初期主要用在机械、冶金、化工、航空、半导体等工业上，作某些设备或产品的零部件，取得了很好的预期效果。
近年来，随着制造工艺和测试分析技术的发展，氮化硅陶瓷制品的可靠性不断提高，因此应用面在不断扩大。
特别值得赞赏的是，正在研制氮化硅陶瓷发动机，并且已经取得了很大的进展，这在科学技术上成为举世瞩目的大事。
有关应用的主要内容有：(1)在冶金工业上制成坩埚、马弗炉炉膛、燃烧嘴、发热体夹具、铸模、铝液导管、热电偶测温保护套管、铝电解槽衬里等热工设备上的部件。
(2)在机械工业上制成高速车刀、轴承、金属部件热处理的支承件、转子发动机刮片、燃气轮机的导向叶片和涡轮叶片等。
(3)在化学工业上制成球阀、泵体、密封环、过滤器、热交换器部件、固定化触媒载体、燃烧舟、蒸发皿等。
(4)在半导体、航空、原子能等工业上用于制造开关电路基片、薄膜电容器、承受高温或温度剧变的电绝缘体、雷达天线罩、导弹尾喷管、原子反应堆中的支承件和隔离件、核裂变物质的载体等。
(5)在医学工程上可以制成人工关节。
(6)正在研制的氮化硅质的全陶瓷发动机代替同类型金属发动机。
今后的发展方向是：⑴充分发挥和利用Si3N4 本身所具有的优异特性；⑵在Si3N4 粉末烧结时，开发一些新的助熔剂，研究和控制现有助熔剂的最佳成分；⑶改善制粉、成型和烧结工艺；⑷研制Si3N4 与SiC等材料的复合化，以便制取更多的高性能复合材料。
Si3N4 陶瓷等在汽车发动机上的应用，为新型高温结构材料的发展开创了新局面。
利用Si3N4 重量轻和刚度大的特点，可用来制造滚珠轴承、它比金属轴承具有更高的精度，产生热量少，而且能在较高的温度和腐蚀性介质中操作。
用Si3N4 陶瓷制造的蒸汽喷嘴具有耐磨、耐热等特性，用于650℃锅炉几个月后无明显损坏，而其它耐热耐蚀合金钢喷嘴在同样条件下只能使用1 - 2个月.由中科院上海硅酸盐研究所与机电部上海内燃机研究所共同研制的Si3N4 电热塞，解决了柴油发动机冷态起动困难的问题，适用于直喷式或非直喷式柴油机。
这种电热塞是当今最先进、最理想的柴油发动机点火装置。
日本原子能研究所和三菱重工业公司研制成功了一种新的粗制泵，泵壳内装有由11个Si3N4 陶瓷转盘组成的转子。
由于该泵采用热膨胀系数很小的Si3N4 陶瓷转子和精密的空气轴承，从而无需润滑和冷却介质就能正常运转。
如果将这种泵与超真空泵如涡轮———分子泵结合起来，就能组成适合于核聚变反应堆或半导体处理设备使用的真空系统。
随着Si3N4 粉末生产、成型、烧结及加工技术的改进，其性能和可靠性将不断提高，氮化硅陶瓷将获得更加广泛的应用。
由于Si3N4 原料纯度的提高，Si3N4 粉末的成型技术和烧结技术的迅速发展，以及应用领域的不断扩大，Si3N4 正在作为工程结构陶瓷，在工业中占据越来越重要的地位。
Si3N4 陶瓷具有优异的综合性能和丰富的资源，是一种理想的高温结构材料，具有广阔的应用领域和市场，世界各国都在竞相研究和开发。
陶瓷材料具有一般金属材料难以比拟的耐磨、耐蚀、耐高温、抗氧化性、抗热冲击及低比重等特点。
可以承受金属或高分子材料难以胜任的严酷工作环境，具有广泛的应用前景。
成为继金属材料、高分子材料之后支撑21世纪支柱产业的关键基础材料，并成为最为活跃的研究领域之一，当今世界各国都十分重视它的研究与发展，作为高温结构陶瓷家族中重要成员之一的Si3N4 陶瓷,较其它高温结构陶瓷如氧化物陶瓷、碳化物陶瓷等具有更为优异的机械性能、热学性能及化学稳定性. 因而被认为是高温结构陶瓷中最有应用潜力的材料。
可以预言，随着陶瓷的基础研究和新技术开发的不断进步，特别是复杂件和大型件制备技术的日臻完善，Si3N4 陶瓷材料作为性能优良的工程材料将得到更广泛的应用。
氮化硅粉体的制造方法：用硅粉作原料，先用通常成型的方法做成所需的形状，在氮气中及1200℃的高温下进行初步氮化，使其中一部分硅粉与氮反应生成氮化硅，这时整个坯体已经具有一定的强度。
然后在1350℃～1450℃的高温炉中进行第二次氮化，反应成氮化硅。
用热压烧结法可制得达到理论密度99%的氮化硅。
制备工艺：由于制备工艺不同，各类型氮化硅陶瓷具有不同的微观结构（如孔隙度和孔隙形貌、晶粒形貌、晶间形貌以及晶间第二相含量等）。
因而各项性能差别很大。
要得到性能优良的Si3N4 陶瓷材料，首先应制备高质量的Si3N4 粉末. 用不同方法制备的Si3N4 粉质量不完全相同，这就导致了其在用途上的差异，许多陶瓷材料应用的失败，往往归咎于开发者不了解各种陶瓷粉末之间的差别，对其性质认识不足。
一般来说，高质量的Si3N4 粉应具有α相含量高，组成均匀，杂质少且在陶瓷中分布均匀，粒径小且粒度分布窄及分散性好等特性。
好的Si3N4 粉中α相至少应占90%，这是由于Si3N4 在烧结过程中,部分α相会转变成β相，而没有足够的α相含量，就会降低陶瓷材料的强度。
要制得高性能的氮化硅陶瓷制品，一般说来首先要有高质量的氮化硅粉料。
理想的氮化硅粉料应是高纯、超细、等轴、球形、松散不团聚的一次粒子。
实际上，目前要获得较为理想的Si3N4粉料，还未根本解决。
根据文献资料的报导，现在用以制造氮化硅粉料的方法已经较多，如：(1)硅粉直接氮化法3Si+2N2→Si3N4(2)二氧化硅碳热还原法2SiO2+6C+2N2→Si3N4+6CO(3)四氯化硅或硅烷与氨的高温气相合成法3SiCl4+4NH3→Si3N4+12HCl3SiH4+4NH3→Si3N4+12H2(4)亚氨基硅或氨基硅的热分解法3Si（NH）2→Si3N4+2NH33Si（NH2）4→Si3N4+8NH3其它还有激光法、等离子体法等等方法。
以下主要介绍硅粉直接氮化合成法。
一、生产工艺流程示意图：见图4—8。
二、主要工艺条件(1)原料处理常用的市售工业硅块总会含有一些金属氧化物，如钾、钠、铁、钙等的氧化物；工业氮气和氢气也总会含有少量的水、氧气等，这些都必须经过严格检测，并净化至允许的含量。
对硅粉的要求粒度＜40μm，对其中所含的金属杂质，一般可用酸洗的方法除去，对于球磨时带入的超硬合金杂质可用重力法或磁性法除去。
硅粉表面的氧化膜可在氮化前通过还原活化法除去，即在低于烧结温度下，反复用低于常压的氢气还原和真空交换处理，待氧化膜除去后再进行氮化合成操作。
