沥青路面车辙报告1. 背景沥青路面是目前常见的道路建设材料之一，具有耐久性和舒适性等优点。
然而，随着时间的推移和车辆的频繁行驶，沥青路面上会出现车辙，对车辆行驶和行人通行造成一定的影响。
本文将分析沥青路面车辙的形成原因以及可能的解决方案。
2. 车辙形成原因2.1 车辆负荷：沥青路面车辙的主要形成原因之一是车辆负荷。
过重的车辆或大型车辆会给沥青路面造成较大的压力，导致路面变形，进而形成车辙。
2.2 频繁行驶：频繁行驶也是车辙形成的重要原因。
在某些高流量道路上，车辆不断地来往，给路面带来了持续的压力，使得路面渐渐变形。
2.3 天气影响：天气条件也会对车辙形成起到一定的影响。
例如，高温天气下，沥青路面可能会软化，容易被车辆压出车辙。
而在冷冻天气或雨雪天气中，水分会渗入沥青路面，加剧路面的破坏。
3. 车辙对道路的影响3.1 安全隐患：车辙对道路的行驶安全产生一定的隐患。
车辙会增加车辆行驶时的颠簸感，降低车辆的稳定性，增加车辆与路面的摩擦力，影响驾驶员的操控能力。
3.2 舒适度下降：车辙使得道路表面不平整，给乘车者带来不舒适的感觉，尤其是对于长途巴士、卡车等重型车辆的乘车体验更为明显。
3.3 维护成本增加：车辙的形成需要对道路进行维护修复，增加了道路的维护成本。
频繁的修复工作不仅需要耗费人力、物力和财力，还会给交通行驶带来一定的不便。
4. 解决方案4.1 道路设计优化：在道路建设初期，可以通过优化路面结构设计来减少车辙的形成。
采用更适合当地气候和交通条件的沥青配方，增加路面的耐久性和抗变形能力。
4.2 交通管理措施：合理的交通管理措施也有助于减少车辙的形成。
例如，限制过重车辆的通行，合理控制车流密度，减少频繁行驶对路面的压力。
4.3 定期养护维修：定期养护维修是减少车辙影响的有效手段。
及时进行路面的补充沥青、修补和重新铺设工作，保持路面的平整度和耐久性。
4.4 新技术应用：引入新技术也有望改善车辙问题。
例如，可考虑在某些重要路段使用更耐磨、抗变形性能更好的新型道路材料，如高分子改性沥青等。
试验室名称：中咨公路养护检测技术有限公司 报告编号：委托单位 委托编号工程名称 工程部位/用途检测依据 JTG E60—2008《公路路基路面现场测试规程》判定依据 JTG F80/1—2004《公路工程质量检验评定标准》 主要仪器设备及编号卷尺(JLM-12)、自动车辙测试设备(JLM-3) 施工单位起讫桩号 结构层次公路等级 检测条件检测日期 委托日期路面车辙深度公里综合评定表位置 车道 检测总区间数平均值（cm）车辙大于10mm区间数合格率（%）检测结论：备注：试验室名称：中咨公路养护检测技术有限公司 报告编号：报告说明一、项目概况受XXXXXXXXX委托，中咨公路养护检测技术有限公司于X年X月X日对XXXXXXXXX沥青路面KXXXX-KXXXX**方向**面层的车辙进行检测。
二、检测依据、检测方法及设备1.检测依据（1）《公路路基路面现场测试规程》（JTG E60—2008）；（2）《公路工程质量检验评定标准》（JTG F80/1—2004）。
2.检测方法根据委托单位要求，使用路面车辙自动测定仪对XXXXXXXX沥青上面层上行方向的行车道进行连续检测，测试方法完全满足现行《公路路基路面现场测试规程》（JTG E60—2008）对XX公路路面车辙深度的检测要求。
检测速度为50km/h左右，连续采样，数据处理时每100米计算一次车辙深度。
3.检测设备本次检测主要仪器设备见表2－1。
表2－1 主要仪器设备表序号 仪器 型号 编号1 自动车辙测试设备 COPRES-13g JLM-32 卷尺 30m JLM-12本系统属车载式电脑化车辙数据采集与分析系统（路面车辙自动测定仪）。
本仪器采用激光斜射原理和电脑检测技术对整个车道的路面横断面剖面进行自动化检测和车辙深度检测，获得车辙深度指标，检测的横断面宽度可达到3.2 米，检测过程能在正常的行驶车速条件下进行，并在现场完成数据处理。
一般的小轿车或面包车均可作为检测车之用，只要在车体前部或后部加接本系统即可。

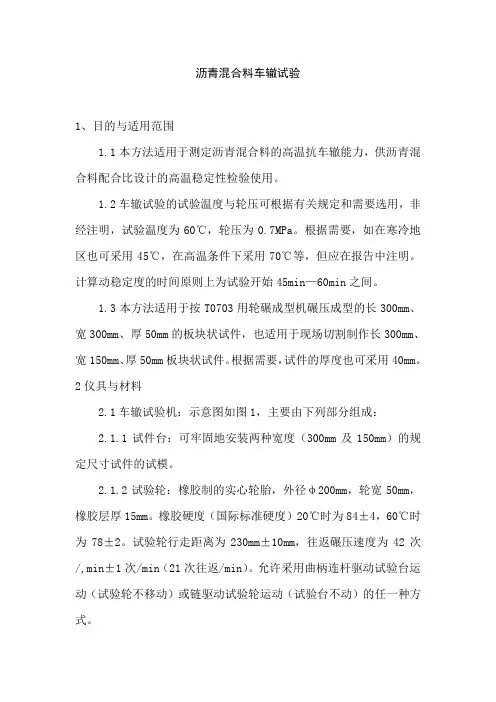

沥青混合料车辙试验1、目的与适用范围1.1本方法适用于测定沥青混合料的高温抗车辙能力，供沥青混合料配合比设计的高温稳定性检验使用。
1.2车辙试验的试验温度与轮压可根据有关规定和需要选用，非经注明，试验温度为60℃，轮压为0.7MPa。
根据需要，如在寒冷地区也可采用45℃，在高温条件下采用70℃等，但应在报告中注明。
计算动稳定度的时间原则上为试验开始45min—60min之间。
1.3本方法适用于按T0703用轮碾成型机碾压成型的长300mm、宽300mm、厚50mm的板块状试件，也适用于现场切割制作长300mm、宽150mm、厚50mm板块状试件。
根据需要，试件的厚度也可采用40mm。
2仪具与材料2.1车辙试验机：示意图如图1，主要由下列部分组成：2.1.1试件台：可牢固地安装两种宽度（300mm及150mm）的规定尺寸试件的试模。
2.1.2试验轮：橡胶制的实心轮胎，外径φ200mm，轮宽50mm，橡胶层厚15mm。
橡胶硬度（国际标准硬度）20℃时为84±4，60℃时为78±2。
试验轮行走距离为230mm±10mm，往返碾压速度为42次/,min±1次/min（21次往返/min）。
允许采用曲柄连杆驱动试验台运动（试验轮不移动）或链驱动试验轮运动（试验台不动）的任一种方式。
2.1.3加载装置：使试验轮与试件的接触压强在60℃时为0.7MPa ±0.05MPa,施加的总荷重为78kg左右，根据需要可以调整。
2.1.4试模：钢板制成，由底板及侧板组成，试模内侧尺寸长为300mm，宽为300mm，厚为50mm（试验室制作），亦可固定150mm宽的现场切制试件。
2.1.5变形测量装置：自动检测车辙变形并记录曲线的装置，通常用LVDT、电测百分表或非接触位移计。
2.1.6温度检测装置：自动检测并记录试件表面及恒温室内温度的温度传感器、温度计、精密度0.5℃。

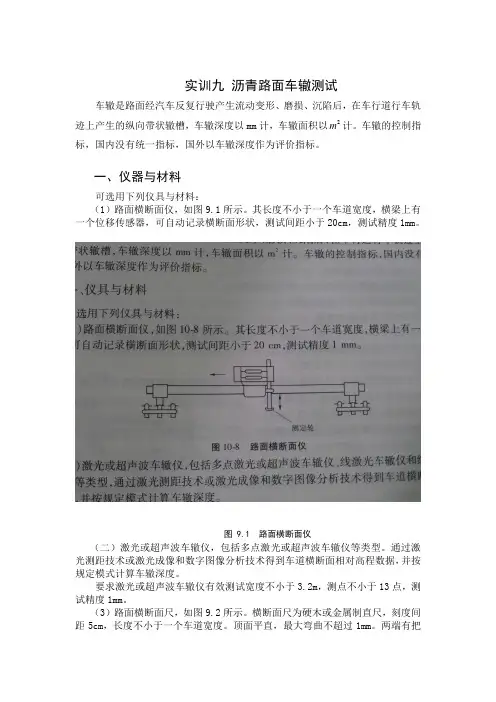

实训九沥青路面车辙测试车辙是路面经汽车反复行驶产生流动变形、磨损、沉陷后，在车行道行车轨迹上产生的纵向带状辙槽，车辙深度以mm计，车辙面积以2m计。
车辙的控制指标，国内没有统一指标，国外以车辙深度作为评价指标。
一、仪器与材料可选用下列仪具与材料：（1）路面横断面仪，如图9.1所示。
其长度不小于一个车道宽度，横梁上有一个位移传感器，可自动记录横断面形状，测试间距小于20cm，测试精度1mm。
图 9.1 路面横断面仪（二）激光或超声波车辙仪，包括多点激光或超声波车辙仪等类型。
通过激光测距技术或激光成像和数字图像分析技术得到车道横断面相对高程数据，并按规定模式计算车辙深度。
要求激光或超声波车辙仪有效测试宽度不小于3.2m，测点不小于13点，测试精度1mm。
（3）路面横断面尺，如图9.2所示。
横断面尺为硬木或金属制直尺，刻度间距5cm，长度不小于一个车道宽度。
顶面平直，最大弯曲不超过1mm。
两端有把手及高度为10～20cm的支脚，两支脚的高度相同。
图 9.2 路面横断面尺（4）量尺:钢板尺、卡尺、塞尺，量程大于车辙深度，刻度至1mm。
（5）其他：皮尺、粉笔等。
二、方法步骤（一）确定车辙测定的基准测量宽度（1）对高速公路及一级公路，以发生车辙的一个车道两侧标线宽度中点到中点的距离为基准测量宽度。
（2）对二级及二级以下公路，有车道去划线时，以发生车辙的一个车道两侧标线宽度中点到中点的距离为基准测量宽度；无车道区划线时，以形成车辙部位的一个设计车道宽度作为基准测量宽度。
（二）确定车辙测定的间距以一个评定路段为单位，用激光车辙仪连续检测时，测定断面间隔不大于10m。
用其他方法非连续测定时，在车道上每隔50m作为一测定断面，用粉笔画上标记进行测定。
根据需要也可按《公路路基路面现场测试规程》（JTG E60—2008）中随机选点方法在车道上随机选取测定断面，在特殊需要的路段如交叉路口前后壳予以加密。
（三）各种仪器的测定方法（1）采用激光或超声波车辙仪的测试步骤如下：①将检测车辆就为于测定区间起点前。
