最新-频谱分析仪原理

频谱分析仪原理频谱分析仪原理：一、定义频谱分析仪是指用于测定信号的频率和幅度的仪器。

它可以把信号分解成若干个个分量，分析各部分能量分布，从而获得有关信号谱特性的信息。

二、原理频谱仪主要有傅立叶变换和谱分析法两种原理：1、傅立叶变换原理：傅立叶变换是研究任何时变信号的工具，它可以将时变信号变换为时频域的信号（时、频）。

这种变换使信号在时间和频率两个域之间互相均衡，从时域到频域的变换为变换分解，即可以将函数展开（分解）为定量和定调的系列能量分量。

傅立叶变换包括快速傅立叶变换（FFT）和傅立叶变换（FT）。

2、谱分析原理：谱分析是用于描述频率和相位特性的方法，即谱线。

它是分析信号频谱的工具，主要用来表示频率和强度的分布情况，从而判断频率的特性。

谱分析方法可以将信号从时域变换到频域，也可以将信号分析出其中的各频段成分，从而可以显著的提高信号的性能。

三、特点1、频谱分析仪能够ご把同维护信号分解成不同频率段的成分，并分析各频段能量分布，以获得有关信号谱特性的信息；2、能够检测信号的谐波污染程度，观测信号中不同频率段信号谱形变化，从而分析信号特性；3、它能够把信号分解成不同频率段，在系统调整时更易定位系统性问题；4、可以对控制环境中的电磁噪声进行监测，并可以对复杂的电磁噪声源进行监控把握。

四、应用频谱分析仪广泛应用于数据处理、机器学习、电磁环境测量、信号分析分离及信号检测等多项领域。

在电路分析领域，频谱分析仪可对系统传出电流波形进行分析，它可以检测信号中的谐波污染程度，快速观测信号分布，并以此加以分析外界电磁环境中检测信号的变化，从而及早发现和处理系统变化；同时，在系统调整时，可以把信号分解为不同频段，定位系统性问题，以此调整系统参数，改善系统性能；另外，在电磁噪声信号测量方面，频谱分析仪能够监测控制环境中电磁噪声，并能对复杂的电磁噪声源进行监控，从而准确分析控制环境中的电磁噪声成分及其变化，提高控制环境的稳定度。

频谱分析仪原理
频谱分析仪是一种用于分析信号频谱特性的测量仪器。

它可以将复杂的信号分解成不同频率的成分，并以图形的方式显示出来。

频谱分析仪的原理是基于信号的傅里叶变换。

傅里叶变换是一种将时域信号转换为频域信号的数学方法。

通过对信号进行傅里叶变换，可以将信号分解成各个不同频率的正弦波或余弦波成分。

频谱分析仪中最常用的测量方法是快速傅里叶变换（FFT）。

FFT是一种高效的算法，可以快速地计算出信号的频谱。

它将连续的信号按一定的时间窗口进行采样，并对采样数据进行离散傅里叶变换，得到信号的频谱图。

在频谱分析仪中，采集到的信号首先经过放大器进行增益放大，然后通过模数转换器（ADC）将连续的模拟信号转换为离散
的数字信号。

接着，数字信号经过FFT算法进行处理，得到
信号的频谱数据。

频谱分析仪通常使用显示器来显示信号的频谱图。

频谱图通常以频率为横轴，以信号的幅度或功率为纵轴。

通过观察频谱图，可以分析信号的频率分布情况，了解信号的频率成分和强度。

除了显示频谱图外，频谱分析仪还可以对信号进行其他的测量和分析。

例如，可以测量信号的谐波失真、信噪比、频率稳定性等指标，以评估信号的质量和稳定性。

总之，频谱分析仪通过对信号进行傅里叶变换，将信号分解成不同频率的成分，并以图形的方式显示出来。

它是一种重要的工具，用于分析和评估各种信号的频谱特性。

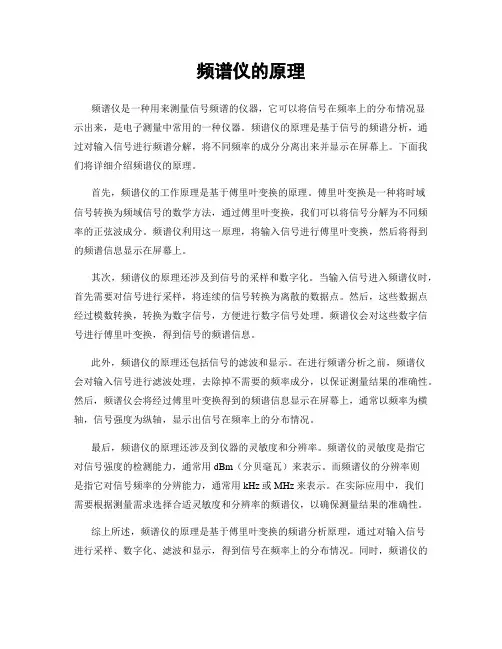

频谱仪的原理频谱仪是一种用来测量信号频谱的仪器，它可以将信号在频率上的分布情况显示出来，是电子测量中常用的一种仪器。

频谱仪的原理是基于信号的频谱分析，通过对输入信号进行频谱分解，将不同频率的成分分离出来并显示在屏幕上。

下面我们将详细介绍频谱仪的原理。

首先，频谱仪的工作原理是基于傅里叶变换的原理。

傅里叶变换是一种将时域信号转换为频域信号的数学方法，通过傅里叶变换，我们可以将信号分解为不同频率的正弦波成分。

频谱仪利用这一原理，将输入信号进行傅里叶变换，然后将得到的频谱信息显示在屏幕上。

其次，频谱仪的原理还涉及到信号的采样和数字化。

当输入信号进入频谱仪时，首先需要对信号进行采样，将连续的信号转换为离散的数据点。

然后，这些数据点经过模数转换，转换为数字信号，方便进行数字信号处理。

频谱仪会对这些数字信号进行傅里叶变换，得到信号的频谱信息。

此外，频谱仪的原理还包括信号的滤波和显示。

在进行频谱分析之前，频谱仪会对输入信号进行滤波处理，去除掉不需要的频率成分，以保证测量结果的准确性。

然后，频谱仪会将经过傅里叶变换得到的频谱信息显示在屏幕上，通常以频率为横轴，信号强度为纵轴，显示出信号在频率上的分布情况。

最后，频谱仪的原理还涉及到仪器的灵敏度和分辨率。

频谱仪的灵敏度是指它对信号强度的检测能力，通常用dBm（分贝毫瓦）来表示。

而频谱仪的分辨率则是指它对信号频率的分辨能力，通常用kHz或MHz来表示。

在实际应用中，我们需要根据测量需求选择合适灵敏度和分辨率的频谱仪，以确保测量结果的准确性。

综上所述，频谱仪的原理是基于傅里叶变换的频谱分析原理，通过对输入信号进行采样、数字化、滤波和显示，得到信号在频率上的分布情况。

同时，频谱仪的灵敏度和分辨率也是影响测量结果的重要因素。

通过对频谱仪的原理进行深入理解，我们可以更好地应用频谱仪进行信号分析和测量。

频谱分析仪基础知识一、频谱分析仪概述频谱分析仪是一种用于测量信号频率和功率的仪器。

它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。

频谱分析仪广泛应用于电子、通信、雷达、声音和医疗等领域。

二、频谱分析仪工作原理频谱分析仪的工作原理是将输入信号通过混频器与本振信号进行混频，得到中频信号，再经过中频放大器放大后送入检波器进行解调，最后通过显示器将频率谱显示出来。

三、频谱分析仪主要技术指标1、频率范围：指频谱分析仪能够测量的频率范围。

2、分辨率带宽：指能够分辨出的最小频率间隔。

3、扫描时间：指从低频到高频一次扫描所需的时间。

4、灵敏度：指能够检测到的最小信号幅度。

5、非线性失真：指由于仪器内部非线性元件所引起的信号失真。

6、动态范围：指能够同时测量到的最大和最小信号幅度。

7、抗干扰能力：指仪器对外部干扰信号的抵抗能力。

四、频谱分析仪使用注意事项1、使用前应检查仪器是否正常，如发现异常应立即停止使用。

2、避免在强电磁场中使用，以免影响测量结果。

3、使用过程中应注意避免信号源与仪器之间的干扰。

4、使用完毕后应关闭仪器，并妥善保管。

五、总结频谱分析仪是电子、通信等领域中非常重要的测量仪器之一。

它可以将输入信号转换为频率谱，以图形方式显示信号的频率成分。

在使用频谱分析仪时，应注意检查仪器是否正常、避免在强电磁场中使用、避免信号源与仪器之间的干扰以及使用完毕后应关闭仪器等事项。

了解频谱分析仪的工作原理及主要技术指标，对于正确使用它进行测量和调试具有重要意义。

随着科技的快速发展，频谱分析在电子、通信、航空航天等领域的应用越来越广泛。

频谱分析仪作为频谱分析的核心工具，在科研和工业生产中发挥了重要的作用。

本文将介绍频谱分析原理、频谱分析仪使用技巧，以及如何根据输入的关键词和内容撰写文章。

频谱分析是指将信号分解成不同频率的正弦波成分，并分析这些成分的幅度、相位、频率等特性的一种方法。

频谱分析可以用于测量信号的频率范围、识别信号中的谐波成分、了解信号的调制方式和判断信号的来源等。

频谱分析仪原理频谱分析仪是一种用来对信号进行频率分析的仪器，它可以将信号的频谱特性直观地显示出来，帮助人们了解信号的频率成分和功率分布情况。

频谱分析仪广泛应用于无线通信、雷达、声音处理、振动分析等领域。

本文将介绍频谱分析仪的原理及其工作过程。

频谱分析仪的原理基于傅里叶变换，它可以将时域信号转换为频域信号。

在频谱分析仪中，输入信号首先经过模拟或数字滤波器进行预处理，然后进入变换器进行频谱分析。

变换器将输入信号分解为不同频率成分的幅度和相位信息，并将这些信息转换为直流电压或数字信号输出。

最后，输出信号经过显示器或计算机进行处理，形成频谱图谱。

频谱分析仪的工作过程可以分为几个关键步骤。

首先，输入信号经过前置放大器进行放大，然后进入滤波器进行滤波，去除不需要的频率成分。

接下来，信号经过变换器进行频谱分析，得到频率成分的幅度和相位信息。

最后，这些信息经过显示器或计算机进行处理，形成频谱图谱，直观地显示信号的频率特性。

频谱分析仪的原理可以用简单的数学模型来描述。

假设输入信号为f(t)，经过变换器变换后得到的频谱信号为F(ω)，其中ω为频率。

根据傅里叶变换的原理，F(ω)可以表示为f(t)的频谱分量，即F(ω)=∫f(t)e^(-jωt)dt。

通过对F(ω)进行幅度和相位的分析，就可以得到信号的频谱特性。

频谱分析仪的原理和工作过程为工程技术人员提供了一种有效的手段，帮助他们对信号进行频率分析和特性评估。

通过频谱分析仪，人们可以直观地了解信号的频率成分和功率分布情况，为无线通信、雷达、声音处理、振动分析等领域的工程设计和故障诊断提供了重要参考。

总之，频谱分析仪是一种基于傅里叶变换原理的仪器，它可以将信号的频率特性直观地显示出来，帮助人们了解信号的频率成分和功率分布情况。

频谱分析仪的工作原理和过程为工程技术人员提供了一种有效的手段，帮助他们进行频率分析和特性评估。

通过频谱分析仪，人们可以直观地了解信号的频率特性，为工程设计和故障诊断提供了重要参考。

无线电频谱分析仪的工作原理与应用无线电频谱分析仪是一种用于测量和分析无线电频谱的仪器。

它可以实时显示频谱，帮助工程师了解无线电信号的特征及其在各个频率范围内的分布情况。

本文将介绍无线电频谱分析仪的工作原理以及在不同领域的应用。

一、工作原理无线电频谱分析仪的工作原理可以简单概括为以下几个步骤：1. 信号接收：无线电频谱分析仪通过内置或外接天线接收到要分析的无线电信号。

2. 信号放大：接收到的信号经过前置放大电路进行信号放大，以提高信号的幅度和灵敏度。

3. 信号混频：经过放大后的信号和本地振荡器产生的中频信号进行混频操作，得到中频信号。

4. 信号滤波：对混频得到的中频信号进行滤波，去除不需要的频率成分，以便进行后续的频谱分析。

5. 信号解调：对滤波后的中频信号进行解调，恢复信号的原始调制方式，如调幅、调频等。

6. 信号转换：将解调后的信号转换为数字信号，以便进行数字信号处理和显示。

7. 数字信号处理：使用数字信号处理技术对信号进行频谱分析、频谱显示和信号参数计算等操作。

8. 频谱显示：将处理后的信号转换为频谱图形并显示在仪器的显示屏上，供用户查看和分析。

二、应用领域无线电频谱分析仪在多个领域有着广泛的应用，以下将介绍其中几个主要的应用领域。

1. 电信领域：无线电频谱分析仪在电信领域中被广泛应用于对无线电信号进行调制解调、频谱分析、调频定位、无线电干扰监测等工作。

它可以帮助工程师更好地分析和监测无线电信号的质量以及各种干扰情况，从而保证通信系统的正常运行。

2. 广播电视领域：广播电视频谱分析是保障广播电视信号质量的重要手段之一。

无线电频谱分析仪可以帮助广播电视工程师进行频谱监测、频谱规划以及无线电干扰分析等工作，从而提高广播电视信号的传输质量和覆盖范围。

3. 电子设备测试领域：在电子设备测试领域中，无线电频谱分析仪可以用于对设备的射频性能进行测试和分析。

通过对设备发出的无线电信号进行频谱分析，工程师可以了解到设备的发射功率、频率稳定性、谐波等参数，从而评估设备的性能和合格性。

频谱分析仪的原理和应用一、频谱分析仪的原理频谱分析仪是一种用于分析信号频谱的仪器。

它基于傅里叶变换的原理，将时域信号转换为频域信号，从而可以对信号的频谱特性进行分析。

频谱分析仪的主要原理如下：1.傅里叶变换：傅里叶变换是一种将时域信号转换为频域信号的数学方法。

频谱分析仪通过对信号进行傅里叶变换，可以将信号分解成不同频率的成分，从而得到信号的频谱图。

2.FFT算法：快速傅里叶变换（FFT）是一种高效计算离散傅里叶变换的算法。

频谱分析仪通常使用FFT算法对信号进行频谱分析，以实现实时的频谱显示和分析。

3.功率谱密度：频谱分析仪通过计算信号功率谱密度，可以得到不同频率下的信号功率分布情况。

功率谱密度可以反映信号的频谱特性，包括频率分量的强度、分布和峰值等信息。

4.窗函数：为了减少频谱泄漏和谱分辨率损失，频谱分析仪通常使用窗函数对信号进行加窗处理。

常用的窗函数有矩形窗、汉宁窗、汉明窗等，不同窗函数会对频谱的主瓣宽度和副瓣衰减等产生影响。

二、频谱分析仪的应用频谱分析仪在科学研究、工程领域和日常生活中具有广泛的应用。

下面列举了一些常见的应用场景：1. 无线通信•频率分配：频谱分析仪可以用于无线通信系统中的频率规划和频段分配。

通过分析不同频段的使用情况，可以避免频谱的重叠和冲突，提高通信系统的传输效率和可靠性。

•信道测量：频谱分析仪可以对无线信道进行测量和分析，了解信道的传输特性和衰减情况。

这对于优化信号传输、调整天线方向和减少干扰都是非常重要的。

2. 电子设备测试•信号分析：频谱分析仪可以用于对电子设备的输入和输出信号进行分析。

通过分析信号的频谱特性，可以检测设备是否存在频率误差、频率扭曲和幅度失真等问题。

•干扰检测：频谱分析仪可以用于检测和定位电子设备之间的干扰问题。

通过分析干扰源的频谱特征，可以确定干扰源的位置和频率，从而采取相应的措施进行干扰抑制和消除。

3. 音频处理•音频分析：频谱分析仪可以对音频信号进行频谱分析，了解音频信号的频率分布和能量分布情况。

频谱仪原理及使用方法频谱仪是一种用来分析信号频谱的仪器，它能够将信号的频谱分解为不同频率成分的幅度或相位信息，从而提供了对信号频谱特性的详细了解。

频谱仪广泛应用于无线通信、音频处理、雷达系统、天文观测等领域。

一、频谱仪原理：频谱分析基于信号的傅里叶分析原理，将时域中的信号转换为频域中的频谱信息。

频谱仪的工作原理主要包括三个步骤：采样、转换和显示。

1.采样：频谱仪通过将信号进行采样，将连续的时域信号转化为离散的时序数据。

采样定理要求采样率必须大于信号的最大频率，以确保不会发生混叠现象。

2.转换：采样的信号需要通过电子转换器进行模拟到数字的转换。

最常见的转换方式是快速傅里叶变换（FFT），它可以将时域信号转换为频域信号。

3.显示：转换后的频域数据通过显示单元在频谱仪的屏幕上进行显示。

频谱仪通常可以显示频谱的幅度信息或相对相位信息，用户可以根据实际需要选择不同的显示模式。

二、频谱仪使用方法：1.连接设备：首先将待分析的信号源与频谱仪相连，可以通过电缆连接、无线连接等方式进行。

2.设置参数：根据需要设置频谱仪的采样率、带宽、分辨率等参数。

采样率和带宽的选择需根据信号的特点进行调整，以保证能够正确捕获信号的频谱信息。

3.观测目标：确定待测信号的特点和需求，如频率范围、幅度范围等。

根据实际需求选择适当的显示模式和触发模式，并调整触发电平、触发延时等参数。

4.分析信号：开始对信号进行分析，根据实际需要选择合适的时间窗口、分辨率、峰值保持等参数，以获取准确的频谱信息。

5.解读结果：根据频谱仪显示的频谱图，观察信号的频率分布和幅度特征。

可以通过缩放、平移、峰值等功能，对结果进行详细的分析和解读。

6.数据处理：对采集到的频谱数据进行处理，可以进行谱线拟合、峰值提取、频偏校正等操作，得到更准确的频谱信息。

7.存储和输出：频谱仪通常具有数据存储和输出功能，可以将频谱数据保存到存储器中，并通过接口将数据输出到计算机或其他设备进行后续处理或记录。
