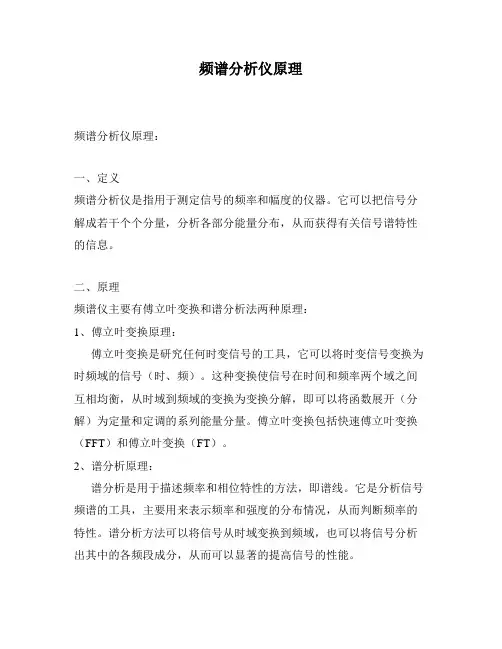

频谱分析仪原理频谱分析仪原理:一、定义频谱分析仪是指用于测定信号的频率和幅度的仪器。
它可以把信号分解成若干个个分量,分析各部分能量分布,从而获得有关信号谱特性的信息。
二、原理频谱仪主要有傅立叶变换和谱分析法两种原理:1、傅立叶变换原理:傅立叶变换是研究任何时变信号的工具,它可以将时变信号变换为时频域的信号(时、频)。
这种变换使信号在时间和频率两个域之间互相均衡,从时域到频域的变换为变换分解,即可以将函数展开(分解)为定量和定调的系列能量分量。
傅立叶变换包括快速傅立叶变换(FFT)和傅立叶变换(FT)。
2、谱分析原理:谱分析是用于描述频率和相位特性的方法,即谱线。
它是分析信号频谱的工具,主要用来表示频率和强度的分布情况,从而判断频率的特性。
谱分析方法可以将信号从时域变换到频域,也可以将信号分析出其中的各频段成分,从而可以显著的提高信号的性能。
三、特点1、频谱分析仪能够ご把同维护信号分解成不同频率段的成分,并分析各频段能量分布,以获得有关信号谱特性的信息;2、能够检测信号的谐波污染程度,观测信号中不同频率段信号谱形变化,从而分析信号特性;3、它能够把信号分解成不同频率段,在系统调整时更易定位系统性问题;4、可以对控制环境中的电磁噪声进行监测,并可以对复杂的电磁噪声源进行监控把握。
四、应用频谱分析仪广泛应用于数据处理、机器学习、电磁环境测量、信号分析分离及信号检测等多项领域。
在电路分析领域,频谱分析仪可对系统传出电流波形进行分析,它可以检测信号中的谐波污染程度,快速观测信号分布,并以此加以分析外界电磁环境中检测信号的变化,从而及早发现和处理系统变化;同时,在系统调整时,可以把信号分解为不同频段,定位系统性问题,以此调整系统参数,改善系统性能;另外,在电磁噪声信号测量方面,频谱分析仪能够监测控制环境中电磁噪声,并能对复杂的电磁噪声源进行监控,从而准确分析控制环境中的电磁噪声成分及其变化,提高控制环境的稳定度。
频谱分析仪原理
频谱分析仪是一种用于分析信号频谱特性的测量仪器。
它可以将复杂的信号分解成不同频率的成分,并以图形的方式显示出来。
频谱分析仪的原理是基于信号的傅里叶变换。
傅里叶变换是一种将时域信号转换为频域信号的数学方法。
通过对信号进行傅里叶变换,可以将信号分解成各个不同频率的正弦波或余弦波成分。
频谱分析仪中最常用的测量方法是快速傅里叶变换(FFT)。
FFT是一种高效的算法,可以快速地计算出信号的频谱。
它将连续的信号按一定的时间窗口进行采样,并对采样数据进行离散傅里叶变换,得到信号的频谱图。
在频谱分析仪中,采集到的信号首先经过放大器进行增益放大,然后通过模数转换器(ADC)将连续的模拟信号转换为离散
的数字信号。
接着,数字信号经过FFT算法进行处理,得到
信号的频谱数据。
频谱分析仪通常使用显示器来显示信号的频谱图。
频谱图通常以频率为横轴,以信号的幅度或功率为纵轴。
通过观察频谱图,可以分析信号的频率分布情况,了解信号的频率成分和强度。
除了显示频谱图外,频谱分析仪还可以对信号进行其他的测量和分析。
例如,可以测量信号的谐波失真、信噪比、频率稳定性等指标,以评估信号的质量和稳定性。
总之,频谱分析仪通过对信号进行傅里叶变换,将信号分解成不同频率的成分,并以图形的方式显示出来。
它是一种重要的工具,用于分析和评估各种信号的频谱特性。
频谱分析仪基础知识一、频谱分析仪概述频谱分析仪是一种用于测量信号频率和功率的仪器。
它可以将输入信号转换为频率谱,以图形方式显示信号的频率成分。
频谱分析仪广泛应用于电子、通信、雷达、声音和医疗等领域。
二、频谱分析仪工作原理频谱分析仪的工作原理是将输入信号通过混频器与本振信号进行混频,得到中频信号,再经过中频放大器放大后送入检波器进行解调,最后通过显示器将频率谱显示出来。
三、频谱分析仪主要技术指标1、频率范围:指频谱分析仪能够测量的频率范围。
2、分辨率带宽:指能够分辨出的最小频率间隔。
3、扫描时间:指从低频到高频一次扫描所需的时间。
4、灵敏度:指能够检测到的最小信号幅度。
5、非线性失真:指由于仪器内部非线性元件所引起的信号失真。
6、动态范围:指能够同时测量到的最大和最小信号幅度。
7、抗干扰能力:指仪器对外部干扰信号的抵抗能力。
四、频谱分析仪使用注意事项1、使用前应检查仪器是否正常,如发现异常应立即停止使用。
2、避免在强电磁场中使用,以免影响测量结果。
3、使用过程中应注意避免信号源与仪器之间的干扰。
4、使用完毕后应关闭仪器,并妥善保管。
五、总结频谱分析仪是电子、通信等领域中非常重要的测量仪器之一。
它可以将输入信号转换为频率谱,以图形方式显示信号的频率成分。
在使用频谱分析仪时,应注意检查仪器是否正常、避免在强电磁场中使用、避免信号源与仪器之间的干扰以及使用完毕后应关闭仪器等事项。
了解频谱分析仪的工作原理及主要技术指标,对于正确使用它进行测量和调试具有重要意义。
随着科技的快速发展,频谱分析在电子、通信、航空航天等领域的应用越来越广泛。
频谱分析仪作为频谱分析的核心工具,在科研和工业生产中发挥了重要的作用。
本文将介绍频谱分析原理、频谱分析仪使用技巧,以及如何根据输入的关键词和内容撰写文章。
频谱分析是指将信号分解成不同频率的正弦波成分,并分析这些成分的幅度、相位、频率等特性的一种方法。
频谱分析可以用于测量信号的频率范围、识别信号中的谐波成分、了解信号的调制方式和判断信号的来源等。
频谱分析仪原理频谱分析仪是一种用来对信号进行频率分析的仪器,它可以将信号的频谱特性直观地显示出来,帮助人们了解信号的频率成分和功率分布情况。
频谱分析仪广泛应用于无线通信、雷达、声音处理、振动分析等领域。
本文将介绍频谱分析仪的原理及其工作过程。
频谱分析仪的原理基于傅里叶变换,它可以将时域信号转换为频域信号。
在频谱分析仪中,输入信号首先经过模拟或数字滤波器进行预处理,然后进入变换器进行频谱分析。
变换器将输入信号分解为不同频率成分的幅度和相位信息,并将这些信息转换为直流电压或数字信号输出。
最后,输出信号经过显示器或计算机进行处理,形成频谱图谱。
频谱分析仪的工作过程可以分为几个关键步骤。
首先,输入信号经过前置放大器进行放大,然后进入滤波器进行滤波,去除不需要的频率成分。
接下来,信号经过变换器进行频谱分析,得到频率成分的幅度和相位信息。
最后,这些信息经过显示器或计算机进行处理,形成频谱图谱,直观地显示信号的频率特性。
频谱分析仪的原理可以用简单的数学模型来描述。
假设输入信号为f(t),经过变换器变换后得到的频谱信号为F(ω),其中ω为频率。
根据傅里叶变换的原理,F(ω)可以表示为f(t)的频谱分量,即F(ω)=∫f(t)e^(-jωt)dt。
通过对F(ω)进行幅度和相位的分析,就可以得到信号的频谱特性。
频谱分析仪的原理和工作过程为工程技术人员提供了一种有效的手段,帮助他们对信号进行频率分析和特性评估。
通过频谱分析仪,人们可以直观地了解信号的频率成分和功率分布情况,为无线通信、雷达、声音处理、振动分析等领域的工程设计和故障诊断提供了重要参考。
总之,频谱分析仪是一种基于傅里叶变换原理的仪器,它可以将信号的频率特性直观地显示出来,帮助人们了解信号的频率成分和功率分布情况。
频谱分析仪的工作原理和过程为工程技术人员提供了一种有效的手段,帮助他们进行频率分析和特性评估。
通过频谱分析仪,人们可以直观地了解信号的频率特性,为工程设计和故障诊断提供了重要参考。

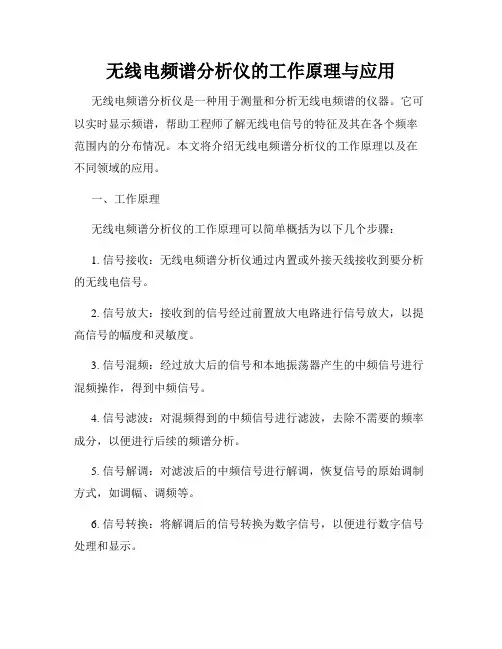

无线电频谱分析仪的工作原理与应用无线电频谱分析仪是一种用于测量和分析无线电频谱的仪器。
它可以实时显示频谱,帮助工程师了解无线电信号的特征及其在各个频率范围内的分布情况。
本文将介绍无线电频谱分析仪的工作原理以及在不同领域的应用。
一、工作原理无线电频谱分析仪的工作原理可以简单概括为以下几个步骤:1. 信号接收:无线电频谱分析仪通过内置或外接天线接收到要分析的无线电信号。
2. 信号放大:接收到的信号经过前置放大电路进行信号放大,以提高信号的幅度和灵敏度。
3. 信号混频:经过放大后的信号和本地振荡器产生的中频信号进行混频操作,得到中频信号。
4. 信号滤波:对混频得到的中频信号进行滤波,去除不需要的频率成分,以便进行后续的频谱分析。
5. 信号解调:对滤波后的中频信号进行解调,恢复信号的原始调制方式,如调幅、调频等。
6. 信号转换:将解调后的信号转换为数字信号,以便进行数字信号处理和显示。
7. 数字信号处理:使用数字信号处理技术对信号进行频谱分析、频谱显示和信号参数计算等操作。
8. 频谱显示:将处理后的信号转换为频谱图形并显示在仪器的显示屏上,供用户查看和分析。
二、应用领域无线电频谱分析仪在多个领域有着广泛的应用,以下将介绍其中几个主要的应用领域。
1. 电信领域:无线电频谱分析仪在电信领域中被广泛应用于对无线电信号进行调制解调、频谱分析、调频定位、无线电干扰监测等工作。
它可以帮助工程师更好地分析和监测无线电信号的质量以及各种干扰情况,从而保证通信系统的正常运行。
2. 广播电视领域:广播电视频谱分析是保障广播电视信号质量的重要手段之一。
无线电频谱分析仪可以帮助广播电视工程师进行频谱监测、频谱规划以及无线电干扰分析等工作,从而提高广播电视信号的传输质量和覆盖范围。
3. 电子设备测试领域:在电子设备测试领域中,无线电频谱分析仪可以用于对设备的射频性能进行测试和分析。
通过对设备发出的无线电信号进行频谱分析,工程师可以了解到设备的发射功率、频率稳定性、谐波等参数,从而评估设备的性能和合格性。
频谱分析仪的原理和应用一、频谱分析仪的原理频谱分析仪是一种用于分析信号频谱的仪器。
它基于傅里叶变换的原理,将时域信号转换为频域信号,从而可以对信号的频谱特性进行分析。
频谱分析仪的主要原理如下:1.傅里叶变换:傅里叶变换是一种将时域信号转换为频域信号的数学方法。
频谱分析仪通过对信号进行傅里叶变换,可以将信号分解成不同频率的成分,从而得到信号的频谱图。
2.FFT算法:快速傅里叶变换(FFT)是一种高效计算离散傅里叶变换的算法。
频谱分析仪通常使用FFT算法对信号进行频谱分析,以实现实时的频谱显示和分析。
3.功率谱密度:频谱分析仪通过计算信号功率谱密度,可以得到不同频率下的信号功率分布情况。
功率谱密度可以反映信号的频谱特性,包括频率分量的强度、分布和峰值等信息。
4.窗函数:为了减少频谱泄漏和谱分辨率损失,频谱分析仪通常使用窗函数对信号进行加窗处理。
常用的窗函数有矩形窗、汉宁窗、汉明窗等,不同窗函数会对频谱的主瓣宽度和副瓣衰减等产生影响。
二、频谱分析仪的应用频谱分析仪在科学研究、工程领域和日常生活中具有广泛的应用。
下面列举了一些常见的应用场景:1. 无线通信•频率分配:频谱分析仪可以用于无线通信系统中的频率规划和频段分配。
通过分析不同频段的使用情况,可以避免频谱的重叠和冲突,提高通信系统的传输效率和可靠性。
•信道测量:频谱分析仪可以对无线信道进行测量和分析,了解信道的传输特性和衰减情况。
这对于优化信号传输、调整天线方向和减少干扰都是非常重要的。
2. 电子设备测试•信号分析:频谱分析仪可以用于对电子设备的输入和输出信号进行分析。
通过分析信号的频谱特性,可以检测设备是否存在频率误差、频率扭曲和幅度失真等问题。
•干扰检测:频谱分析仪可以用于检测和定位电子设备之间的干扰问题。
通过分析干扰源的频谱特征,可以确定干扰源的位置和频率,从而采取相应的措施进行干扰抑制和消除。
3. 音频处理•音频分析:频谱分析仪可以对音频信号进行频谱分析,了解音频信号的频率分布和能量分布情况。
频谱分析仪的原理操作应用1. 介绍频谱分析仪是一种常用的电子测试仪器,用于分析信号的频谱特征。
本文将介绍频谱分析仪的原理、操作和应用。
2. 频谱分析仪的原理频谱分析仪基于傅里叶变换原理,将信号从时域转换为频域,通过显示信号在不同频率下的幅度和相位信息,实现对信号频谱特性的分析。
2.1 傅里叶变换傅里叶变换是将一个信号从时域转换为频域的数学工具。
它将一个连续或离散的时域信号分解成不同频率分量的叠加,得到信号在频域上的表示。
2.2 快速傅里叶变换快速傅里叶变换(FFT)是一种快速计算离散傅里叶变换(DFT)的算法。
它通过降低计算复杂度,提高计算速度,广泛应用于频谱分析仪中。
3. 频谱分析仪的操作频谱分析仪的操作步骤如下:1.连接信号源:将待分析的信号源与频谱分析仪进行连接,确保接口连接正确。
2.设置参数:根据需要设置频谱分析仪的参数,包括采样率、带宽、中心频率等。
3.选择窗函数:窗函数用于减小信号频谱泄露和谱线扩展的影响,根据需要选择合适的窗函数。
4.启动分析:启动频谱分析仪,开始对信号进行频谱分析。
5.分析结果显示:频谱分析仪会将信号的频谱特征以图表的形式显示出来,包括幅度谱、相位谱等。
4. 频谱分析仪的应用频谱分析仪在各个领域都有广泛的应用,以下是几个常见的应用场景:4.1 通信领域在通信领域,频谱分析仪用于对通信信号进行分析和测试,包括调制解调、频谱占用等方面的研究。
4.2 音频领域在音频领域,频谱分析仪用于音频信号的分析和处理,可以用于音乐制作、音频调试等方面。
4.3 无线电领域在无线电领域,频谱分析仪用于无线电信号的分析和监测,可以用于无线电频段的占用情况、频率干扰等方面的研究。
4.4 电力领域在电力领域,频谱分析仪用于电力系统的故障检测和干扰分析,可以帮助发现电力设备的故障和电磁干扰源。
5. 总结本文介绍了频谱分析仪的原理、操作和应用。
频谱分析仪通过傅里叶变换将信号从时域转换为频域,并显示信号在不同频率下的幅度和相位信息,实现对信号频谱特性的分析。
频谱分析仪的原理与应用1. 什么是频谱分析仪?频谱分析仪是一种用于测量和分析信号频谱的仪器。
它能够将一个复杂的信号分解成不同频率分量,并显示出这些频率分量的幅度和相位信息。
频谱分析仪被广泛应用于无线通信、音频处理、电力系统等领域,主要用于故障诊断、信号质量评估和频谱监测等方面。
2. 频谱分析仪的工作原理频谱分析仪的工作原理基于信号的傅立叶变换。
傅立叶变换是将一个时域信号转换为频域信号的数学技术。
频谱分析仪通过对输入信号进行采样,然后使用快速傅立叶变换(FFT)算法将时域信号转换为频域信号。
FFT算法能够高效地计算出信号的频谱信息。
3. 频谱分析仪的应用频谱分析仪在各种领域中都有重要的应用,下面列举了一些常见的应用场景:3.1 无线通信在无线通信中,频谱分析仪用于信号质量评估和频谱监测。
它能够帮助工程师检测和解决信号干扰问题,提高通信系统的性能和可靠性。
3.2 音频处理频谱分析仪在音频处理领域中也有广泛的应用。
它可以帮助音频工程师分析音频信号的频谱特性,对音频进行均衡处理、降噪处理等,提高音频的质量。
3.3 电力系统频谱分析仪在电力系统中用于故障诊断和监测电力质量。
它可以检测和分析电力系统中的谐波、干扰等问题,提供电力系统运行的安全保障。
3.4 振动分析在机械领域,频谱分析仪可用于振动分析。
通过监测和分析机械设备的振动信号,可以判断设备的工作状态、故障原因等,以便进行维护和修理。
3.5 科学研究频谱分析仪在科学研究中也扮演着重要的角色。
比如在天文学中,频谱分析仪用于研究星体的辐射能谱,从而推断星体的性质和演化过程。
4. 频谱分析的优势和局限性频谱分析仪具有以下优势:•可以将信号分解为不同频率分量,便于对信号进行深入分析。
•可以显示信号的频谱信息,对信号特性进行可视化。
•可以帮助工程师解决信号质量问题和干扰问题,提高系统性能。
然而,频谱分析仪也有一些局限性:•频谱分析仪需要对信号进行采样和数字化,可能会引入一定的误差。
频谱仪原理及使用方法频谱仪是一种将信号电压幅度随频率变化的规律予以显示的仪器。
频谱仪在电磁兼容分析方面有着广泛的应用,它能够在扫描范围内精确地测量和显示各个频率上的信号特征,使我们能够“看到”电信号,从而为分析电信号带来方便。
1.频谱仪的原理频谱仪是一台在一定频率范围内扫描接收的接收机,它的原理图如图1所示。
频谱分析仪采用频率扫描超外差的工作方式。
混频器将天线上接收到的信号与本振产生的信号混频,当混频的频率等于中频时,这个信号可以通过中频放大器,被放大后,进行峰值检波。
检波后的信号被视频放大器进行放大,然后显示出来。
由于本振电路的振荡频率随着时间变化,因此频谱分析仪在不同的时间接收的频率是不同的。
当本振振荡器的频率随着时间进行扫描时,屏幕上就显示出了被测信号在不同频率上的幅度,将不同频率上信号的幅度记录下来,就得到了被测信号的频谱。
进行干扰分析时,根据这个频谱,就能够知道被测设备或空中电波是否有超过标准规定的干扰信号以及干扰信号的发射特征。
2.频谱分析仪的使用方法要进行深入的干扰分析,必须熟练地操作频谱分析仪,关键是掌握各个参数的物理意义和设置要求。
(1)频率扫描范围通过调整扫描频率范围,可以对所要研究的频率成分进行细致的观察。
扫描频率范围越宽,则扫描一遍所需要时间越长,频谱上各点的测量精度越低,因此,在可能的情况下,尽量使用较小的频率范围。
在设置这个参数时,可以通过设置扫描开始频率目”无“’。
04朋和终止频率来确定,例如:startfrequeney=150MHz,stopfrequency=160MHz;也可以通过设置扫描中心频率和频率范围来确定,例如:eenterfrequeney=155MHz,span=10MHz。
这两种设置的结果是一样的。
Span越小,光标读出信号频率的精度就越高。
一般扫描范围是根据被观测的信号频谱宽度或信道间隔来选择。
如分析一个正弦波,则扫描范围应大于2f(f为调制信号的频率),若要观测有无二次谐波的调制边带,则应大于4f。
频谱分析仪工作原理和应用一、背景介绍频谱分析仪是一种广泛应用于信号处理、无线电通信、音频、电视、雷达、波谱分析等领域进行精确测量和频域分析的仪器。
频谱分析仪可分析电信号在频率域内的谱分布情况,用于检测和分析信号的频谱分布、峰值等特征参数,为电子工程技术提供了重要的指导和支持。
二、工作原理频谱分析仪从信号源处接收电信号,转换为数字信号处理,并将其转换为频率分布的能量谱图。
该谱图显示了信号在不同频率范围内的能量密度,通过观察信号谱图中的各个谷、峰的位置和幅度大小,可以了解到被测信号的频谱特征。
信号进入频谱分析仪后,通过输入缓冲放大器放大信号后,会被经过混频器和频率合成器的带通滤波器以及IF处理电路缩小至若干个独立的频带,通过差分放大器进行高增益,然后进入下一步进行FFT变换用于计算信号频谱,最终输出到显示屏上。
频谱分析仪温度对颜色反应敏感,可以在当前环境下自动分析并调整颜色的温度值,保证信号在显示时的准确性。
三、应用领域1. 电信工程:频谱分析仪被广泛应用于电信领域,用于检测无线电频率、电源干扰和其他干扰源。
2. 音频工程:频谱分析仪可用于音频信号处理和分析,检测音频干扰源和声音失真等,还可以进行噪声印象评估。
3. 电视工程:频谱分析仪可用于电视信号分析、调节和校准以及电视广播的宽带信号分析。
4. 波谱分析:频谱分析仪在波谱分析中起着至关重要的作用,可以用于分析GPS信号的相位噪声、信号接收的不确定性等。
5. 科学研究:频谱分析仪可用于科学研究中,如用于分析地球物理数据、射电望远镜数据、星际信号、宇宙微波背景等。
四、常见型号目前,市场上常见的频谱分析仪型号有Tektronix,Agilent,Rohde & Schwarz等品牌,其中包括基础型的频谱分析仪,以及多功能、高级的可编程频谱分析仪。
多数频谱分析仪可提供各种分析功能,比如PEAK HOLD,AVERAGING和ZOOM等,可以有效地应对不同的场景需求。
频谱分析仪的工作原理
频谱分析仪是一种用于测量信号频谱特性的仪器。
它能够将一个信号分解成不同频率成分,并显示在频谱图上。
频谱分析仪的工作原理基于傅里叶变换。
傅里叶变换是一种将时域信号转换为频域信号的数学方法。
在频谱分析仪中,输入信号首先经过一个采样器进行采样,将模拟信号转换为数字信号。
然后,采样得到的数字信号进一步经过一个高速数字转换器(ADC)进行模数转换。
接下来,数字信号被送入快速傅里叶变换(FFT)算法。
FFT 算法能够将时域信号转换为频域信号,并计算出信号的频谱信息。
这些频谱数据随后被传输到显示器或计算机上,以产生频谱图。
频谱图是频谱分析仪显示的主要结果。
它将信号的频率表示为水平轴,将信号在每个频率上的能量表示为垂直轴。
频谱图能够清晰地显示信号的频率分布情况,包括频谱的峰值、宽度和相对大小等特征。
频谱分析仪在许多领域中得到广泛应用,如无线通信、音频处理、振动分析和故障诊断等。
通过对信号频谱的测量和分析,频谱分析仪能够帮助工程师和科研人员了解信号的特性,并进行相应的信号处理和优化。
频谱分析仪的原理应用1. 简介频谱分析仪是一种用来测量信号的频率和幅度分布的设备。
它可以将复杂的信号分解成不同频率的成分,提供信号在频率域上的详细分析结果。
本文将介绍频谱分析仪的工作原理及其在各个领域的应用。
2. 工作原理频谱分析仪的工作原理基于快速傅里叶变换(FFT)算法。
简单来说,它将时域上的信号转换成频域上的频谱图。
具体的工作步骤如下:1.采样:频谱分析仪通过模数转换器将连续的模拟信号转换成离散的数字信号。
2.分段:采样得到的信号通常是连续的,为了进行分析,需要将信号分成多个小段。
3.加窗:由于分析的信号段有边界效应,在进行傅里叶变换前需对每个信号段加窗。
4.快速傅里叶变换(FFT):对每个加窗后的信号段进行FFT变换,得到频谱图。
5.合并:将所有的信号段的频谱合并,得到最终的频谱图。
3. 应用领域频谱分析仪在以下领域有着广泛的应用:3.1 通信频谱分析仪在通信领域中扮演着重要的角色。
它可以用来分析无线电频谱,帮助调查和处理无线电干扰问题。
通过监测信号的频谱,可以确定干扰源,并采取相应的干扰消除措施。
此外,频谱分析仪还可以用于无线电频率规划和频谱管理。
3.2 音频在音频领域,频谱分析仪常用于音频信号的分析和处理。
它可以用来确定音频信号的频率分布,检测信号中的杂音和失真,并帮助进行音频信号的均衡和滤波处理。
频谱分析仪在音频设备的调试和优化中也发挥着重要作用。
3.3 电子设备测试频谱分析仪在电子设备测试中也扮演着重要角色。
它可以用来进行电磁兼容性测试,判断设备是否满足电磁兼容性标准。
频谱分析仪还可以用于测试射频(RF)信号,帮助定位和解决无线电频谱中的问题。
3.4 生物医学频谱分析仪广泛应用于生物医学领域。
它可以用来分析生物信号,例如心电图(ECG)、脑电图(EEG)和肌肉电图(EMG)。
通过对这些信号进行频谱分析,可以判断生物系统的功能状态、诊断疾病以及指导治疗。
4. 结论频谱分析仪是一种重要的测试设备,通过将信号从时域转换到频域,可以提供信号的频率和幅度分布的详细信息。
频谱分析仪的工作原理
频谱分析仪是一种用于测量信号频谱特性的仪器,它可以将信号的频谱特性以图形的形式显示出来,从而帮助工程师分析和处理信号。
频谱分析仪的工作原理主要包括信号输入、信号处理和频谱显示三个部分。
首先,信号输入部分。
当被测信号进入频谱分析仪时,首先经过输入端口,然后经过放大器放大信号,接着进入混频器进行频率变换,将高频信号转换为中频信号,这样可以减小后续处理电路的带宽要求。
其次,信号处理部分。
经过混频器转换后的中频信号进入滤波器,滤波器可以滤除杂散信号,使得信号更加纯净。
接着,中频信号进入检波器,检波器可以将信号转换为直流信号,然后进入解调器,解调器可以对信号进行解调处理,最终得到被测信号的频谱特性数据。
最后,频谱显示部分。
经过信号处理后得到的频谱特性数据通过微处理器进行数字信号处理,然后送入显示器进行显示。
显示器可以将频谱特性以图形的形式直观地显示出来,包括频谱图、频谱密度图等,工程师可以通过观察这些图形来分析信号的频谱特性。
总的来说,频谱分析仪的工作原理是通过信号输入、信号处理和频谱显示三个部分相互配合,将被测信号的频谱特性以图形的形式显示出来,从而帮助工程师分析和处理信号。
通过频谱分析仪,工程师可以了解信号的频谱分布、频谱密度、谐波情况等重要特性,为信号处理和系统优化提供重要参考。
频谱分析仪培训标题:频谱分析仪培训引言频谱分析仪是一种用于信号分析和频谱测量的电子测试设备,广泛应用于无线通信、电子工程、雷达系统等领域。
为了提高工程师和技术人员在实际工作中的频谱分析仪操作技能,本培训旨在提供全面、系统的频谱分析仪知识,帮助学员熟练掌握频谱分析仪的使用方法和技巧。
第一章:频谱分析仪的基本原理1.1 频谱分析仪的定义频谱分析仪是一种用于测量和分析电磁波频谱特性的电子测试设备,能够显示信号的幅度、频率、相位等参数。
1.2 频谱分析仪的工作原理频谱分析仪通过接收输入信号,对其进行频率分析,并将分析结果以图形或数据形式显示出来。
其核心部分包括:射频前端、本振、混频器、滤波器、检波器、显示单元等。
第二章:频谱分析仪的操作与使用2.1 频谱分析仪的硬件连接(1)连接射频电缆:将待测信号通过射频电缆连接至频谱分析仪的输入端口。
(2)连接外部设备:如计算机、打印机等,以便于数据传输和结果打印。
2.2 频谱分析仪的软件设置(3)设置中心频率:根据待测信号的频率范围,设置合适的中心频率。
(4)设置分辨率带宽:选择合适的分辨率带宽,以获得所需的频谱分辨率。
(5)设置参考电平:根据待测信号的幅度,设置合适的参考电平。
2.3 频谱分析仪的测量与数据分析(6)进行频谱测量:启动频谱分析仪,对输入信号进行测量。
(7)分析测量结果:观察频谱分析仪显示的频谱图,分析信号的幅度、频率、相位等参数。
第三章:频谱分析仪的应用实例3.1 无线通信系统测试利用频谱分析仪对无线通信系统的信号进行测试,分析信号的频率、幅度、调制方式等参数,以确保通信系统的正常运行。
3.2 雷达系统测试利用频谱分析仪对雷达系统的发射和接收信号进行测试,分析信号的频率、幅度、相位等参数,以评估雷达系统的性能。
3.3 电子设备干扰分析利用频谱分析仪对电子设备产生的干扰信号进行测试,分析干扰信号的频率、幅度等参数,以找出干扰源并进行整改。
第四章:频谱分析仪的维护与保养4.1 保持设备清洁:定期清洁频谱分析仪的外壳和接口,防止灰尘和污垢影响设备性能。
频谱分析仪原理
频谱分析仪是一种用来测量信号频谱分布的仪器。
它基于傅里叶变换的原理,将时域信号转换为频域上的能量分布。
其工作原理主要包括以下几个步骤:
1. 采样:首先,频谱分析仪对待测信号进行采样,将连续的信号转换为离散的样本点。
2. 加窗:为了避免频谱泄露和干扰,对采样得到的样本数据进行窗函数处理。
窗函数可以减少信号末端样本的突变,提高频谱分辨率。
3. 傅里叶变换:采用傅里叶变换算法,将时域信号转换为频域上的能量分布。
这可以通过离散傅里叶变换(DFT)或快速傅里叶变换(FFT)实现。
4. 数据处理:对傅里叶变换的结果进行幅度和相位的计算,得到频谱图。
通常,频谱图以频率为横轴,能量或幅度为纵轴进行表示。
5. 显示和分析:最后,频谱分析仪将频谱图以图形的形式显示出来,便于用户对信号频谱进行直观的观察和分析。
用户可以根据频谱图上不同频率分量的能量分布,进行信号的频率测量、信号波形恢复、噪声干扰分析等应用。
总的来说,频谱分析仪的工作原理是通过采样、加窗和傅里叶变换等步骤,将时域信号转换为频域上的能量分布,从而实现
对信号频谱分布的测量与分析。
通过频谱分析,可以获取信号在不同频率上的能量分布情况,为用户提供有关信号特性和干扰情况的重要信息。
频谱分析仪的工作原理首先,频谱分析仪对输入信号进行采样。
采样是指以固定的时间间隔对输入信号进行离散化处理。
这可以通过将连续信号分成许多离散数据点来实现。
为了获得准确的频谱分析结果,必须以足够高的采样率对信号进行采样。
采样率应满足奈奎斯特采样定理,即采样率应大于信号最高频率的两倍。
接下来,频谱分析仪对采样信号进行频谱变换。
常见的频谱变换有离散傅里叶变换(DFT)和快速傅里叶变换(FFT)。
DFT将离散信号转换为离散频谱分量,而FFT是DFT的高效实现,在计算上更加快速。
DFT和FFT将采样信号从时域转换为频域。
在频域中,信号表示为幅度和相位谱线。
幅度谱线显示了信号在不同频率上的幅度大小,而相位谱线显示了信号在这些频率上的相位信息。
频谱分析仪可以通过提取幅度和相位谱线来分析信号的组成部分。
最后,频谱分析仪将频谱分量显示给用户。
谱线显示通常以图形形式呈现,其中横轴表示频率,纵轴表示幅度。
用户可以直观地观察频谱的形状,并对信号进行分析和解释。
频谱分析仪可以应用于各种领域,包括通信、音频、无线电、声学、振动等。
在通信中,频谱分析仪可以用于监测信号质量、检测干扰和频率偏移等。
在音频中,频谱分析仪可以用于音频信号处理、音乐制作和音频设备调试。
在无线电中,频谱分析仪可以用于无线电台检测、频谱监测和频率规划。
在声学中,频谱分析仪可以用于声学测试、噪声分析和音频研究。
在振动中,频谱分析仪可以用于机械振动测试、结构动力学分析和故障诊断。
总而言之,频谱分析仪通过采样、频谱变换和谱线显示的过程,将输入信号转换为频谱分量的幅度谱线。
其工作原理涉及时间域和频率域的转换,以方便信号的分析和调试。
频谱分析仪在各个领域都有广泛的应用,对于信号的分析、故障诊断和设备调试非常重要。
频谱分析仪的工作原理频谱分析仪对于信号分析来说是不可少的。
它是利用频率域对信号进行分析、研究,同时也应用于诸多领域,如通讯发射机以及干扰信号的测量,频谱的监测,器件的特性分析等等,各行各业、各个部门对频谱分析仪应用的侧重点也不尽相同。
下面结合我台DSNG卫星移动站的工作特点,就电视信号传输过程中利用频谱分析仪捕捉卫星信标,监控地面站工作状态等方面,简要介绍一下频谱分析仪的工作原理。
科学发展到今天,我们可以用许多方法测量一个信号,不管它是什么信号。
通常所用的最基本的仪器是示波器,观察信号的波形、频率、幅度等。
但信号的变化非常复杂,许多信息是用示波器检测不出来的,如果我们要恢复一个非正弦波信号F,从理论上来说,它是由频率F1、电压V1与频率为F2、电压为V2信号的矢量迭加(见图1)。
从分析手段来说,示波器横轴表示时间,纵轴为电压幅度,曲线是表示随时间变化的电压幅度。
这是时域的测量方法,如果要观察其频率的组成,要用频域法,其横坐标为频率,纵轴为功率幅度。
这样,我们就可以看到在不同频率点上功率幅度的分布,就可以了解这两个(或是多个)信号的频谱。
有了这些单个信号的频谱,我们就能把复杂信号再现、复制出来。
这一点是非常重要的。
对于一个有线电视信号,它包含许多图像和声音信号,其频谱分布非常复杂。
在卫星监测上,能收到多个信道,每个信道都占有一定的频谱成份,每个频率点上都占有一定的带宽。
这些信号都要从频谱分析的角度来得到所需要的参数。
从技术实现来说,目前有两种方法对信号频率进行分析。
其一是对信号进行时域的采集,然后对其进行傅里叶变换,将其转换成频域信号。
我们把这种方法叫作动态信号的分析方法。
特点是比较快,有较高的采样速率,较高的分辨率。
即使是两个信号间隔非常近,用傅立叶变换也可将它们分辨出来。
但由于其分析是用数字采样,所能分析信号的最高频率受其采样速率的影响,限制了对高频的分析。
目前来说,最高的分析频率只是在10MHz或是几十MHz,也就是说其测量范围是从直流到几十MHz。
是矢量分析。
这种分析方法一般用于低频信号的分析,如声音,振动等。
另一方法原理则不同。
它是靠电路的硬件去实现的,而不是通过数学变换。
它通过直接接收,称为超外差接收直接扫描调谐分析仪。
我们叫它为扫描调谐分析仪。
在工作中通常所用的HP-859X系列频谱仪都是此类的分析仪。
其优点是扫描调谐分析法受器件的影响,只要我们把器件频率做得很高,其分析能力就会很强。
目前的工艺水平,器件可达到100GHz,最高甚至可做到325GHz。
其频率范围要比前一种分析方法大很多。
只是在达到较高分辨率时,其分析测量的时间会有所增加。
在实际工作中,无线信号卫星信号的监督,由于其频率很高,都是采用扫描调谐的方式。
它所能给我们的信息没有相位参数,只有幅度、频率。
它是一种标量的分析方法。
另外,这种方法有很高的灵敏度,它受到前端扫描调谐器件的控制,还有很高的动态范围。
下面我们着重介绍一下扫描调谐分析仪的基本原理,从图2中,我们不难看出,它是用超外差接收机的方式来实现频谱分析的。
最基本的核心部分是它的混频器。
基本功能是将被测信号下变至中频21.4MHz,然后在中频上进行处理,得到幅度。
在下变频的过程中,是由本振来实现下变频的。
本振信号是扫描的,本振扫描的范围覆盖了所要分析信号的频率范围。
所以调谐是在本振中进行的。
全部要分析的信号都下变频到中频进行分析并得到谱频。
这与日常所用的电视机、收音机的原理是一样的。
但是有线电视输出信号范围很广,比如有50个频道播放。
这50个信号是同时进入接收机的,其总功率是迭加的。
而所看的电视节目只能是其中之一。
同理,送入频谱仪的输入端口信号是所采集信号的总和,其中包括所要分析的特定信号,所输入到频谱仪的功率是总功率。
由此要引入一个参数-最大烧毁功率。
这一值是1瓦或是+30dBm。
也就是说输入到频谱仪的信号功率总和不能超过1瓦,否则将会烧毁仪器的衰减器和混频器。
例如,我们要监测一个卫星信号,假设其频率为12GHz,其功率可能只有-80dBm 左右,这是很小的。
但要知道输入信号是由很多信号迭加组成的,若是在其它某一频率上包括一个很强的信号,即使你没有看到这个大功率信号,若输入信号功率的总和大于1瓦,也是要烧毁频谱仪的,而其中的大功率信号并不是你所要分析的信号。
这是我们在日常工作中需多加小心的,因为更换混频器的费用是很高的。
当然,频谱仪在输入信号时并没有直接将其接入混频器,而是首先接入一个衰减器。
这不会影响最终的测量结果,完全是为了仪表内部的协调,如匹配、最佳工作点等等。
它的衰减值是步进的,为0dB、5dB、10dB,最大为60dB。
还有的频谱仪是不能输入直流的,否则也会损坏器件。
另外,还应注意不能有静电,因为静电的瞬时电压很高,容易把有源器件击穿。
日常工作中把仪表接地就会有很好的效果,当然要有保护接地会更好。
在中频,所有信号的功率幅度值与输入信号的功率是线性关系。
输入信号功率增大,它也增大,反之相同。
所以我们检测中频信号是可行的。
另外,为了有效检测,要有一个内部中频信号放大。
混频器本身有差落衰减,本频和射频混频之后它并不是只有一个单一中频出来,它的中频信号非常丰富,所有这些信号都会从混频器中输出。
在众多的谐波分量中,只对一个中频感兴趣。
这就是前面所说的21.4MHz。
这是在仪器器件中已做好的,用一个带通滤波器把中心频率设在21.4MHz,滤除其它信号,提取21.4MHz的中频信号。
通过中频滤波器输出的信号,才是我们所要检测的信号。
滤波器在工作中有几个因素:中心频率是21.4MHz,固定不变,其30dB带宽可以改变。
比如对广播信号来说,其带宽一般是几十kHz,若信号带宽是25kHz,中频的带宽一定要大于25kHz。
这样,才能使所有的信号全部进来。
如果太宽,就会混入其它信号;如果太窄,信号才进来一部分,或是低频成份,或是高频成份。
这样信号是解调不出来的。
中频带宽设置根据实际工作的需要来决定的。
当然它会影响其它很多因素,如底噪声、信号解调的失真度等。
经过中频滤波器的中频信号功率就是反应了输入信号的功率。
检测的方法就是用一个检波器,将它变为电压输出,体现在纵轴的幅度。
当然还要经过D/A转换和一些数据处理,加一些修正和一些对数、线性变换。
这足以给我们带来信号分析上的许多方便。
频谱分析是要分析频域的。
一个信号要分析两个参数,一是幅度,二是频率。
幅度已经得出,而频率和幅度要对应起来,在某一频率是什么幅度。
下面介绍一下频率是如何测量的,如何与幅度对应起来。
其实很简单。
它是通过本振与扫描电压对应起来的。
本振是一个压流振荡器。
本振信号是个扫描信号。
扫描控制是由扫描控制器来完成的。
它同时控制显示器的横坐标。
从左到右当扫描电压在OV时,在显示器上是0点,对本振信号来说是F1点,即起始频率点。
当扫描电压到10V时,在显示器上是终止频率点,本振电压就是在终止频率点,中间是线性的。
通过这样的方法,使得显示器坐标的每一点与本振F1、F2的每一点对应起来(射频信号是本振信号减去中频信号21.4MHz。
当我们操作频谱仪进行分析时,实际是在改变本振信号的频率)。
下面简单介绍一下用频谱分析仪来评价发射机的方法。
先了解一下发射机最基本的框图,见图3。
首先是一个调制部分将基带信号调制到中频信号,然后将中频信号上变频到射频信号上,还有一个与之相对的本振信号,对射频信号进行预放,再进行功率放大之后送到天线上发射。
如何用频谱仪对这样一个发射机进行测量。
首先对它的发射信号从测量端口进行测量(若是把发射信号直接送入频谱仪,必然会把仪器烧坏)。
在这里我们要测其功放的失真,发射信号的频率、功率。
对发射机内部预放失真、增益、噪声系数,混频器的输出功率,输入功率进行测量,得到混频器的差落损耗。
对混频器的输出功率进行准确测量,了解其工作点。
对混频器的本振信号进行测量,得出本振信号的输出频率,了解其频率精度。
这个频率精度也就决定了发射机的精度。
通过以上这些测量,可以得到对于发射机内部信号、器件和输出信号的多项参数,以描述这个发射机的性能。
作为通讯的监测,一般不去检测其内部的器件,只检测其频率、功率。
只要这两项指标正常,就可以判定这部发射机是正常工作。
了解频谱仪的功能,必须要考察频谱仪的内部噪声、失真等等。
一个放大器,要测它的失真、三阶交调失真和谐波失真。
三阶交调失真是当对一个放大器输入二个频率相近(如差10kHz)的信号,幅度一样,由于放大器是非线性器件,在对这两个信号进行功率放大时,也会产生一些其它信号,如2F1-F2和2F2-F1,这两种信号就是三阶交调失真(见图4上)。
它的特性非常靠近中间的信号,上面和下面都相差10kHz均匀排开。
假设这个信号的带宽是20kHz,这两个交调失真的信号肯定会进到信号的带宽内,对信号产生干扰。
为了不干扰正常的通讯,我们必须测量这失真信号的大小。
描述的方法是这失真信号的幅度与正常的信号幅度之差,称之为失真量。
另外一种放大器的失真是谐波失真。
当对放大器输入一个点频信号F1,这个放大器会造成F2、F3,两倍或三倍的多次谐波。
若是正好在2F1等处有其它信号,就会造成干扰(见图4下)。
一个放大器存在以上两种失真。
我们用频谱仪去测量这些失真的大小。
定义三阶交调失真为载波信号与失真信号的功率差。
定义谐波失真为载波信号与某次谐波的功率差。
输入被测放大器两个信号F1、F1+10kHz,然后送入频谱仪进行测量。
用两个信号源通过混合器再经过衰减器进入一个带通滤波器,以确保进入放大器的信号只是F1和F1+10kHz,没有其它成份。
这个放大器产生交调失真的值是大于50dB,也就是失真信号与要放大的信号之间的差值幅度为50dB。
它的二次谐波相差40dB,三次谐波相差50dB(测量谐波失真要关闭一个信号发生器的输出),见图5。
由于频谱仪内部含有混频器,其特点是与有源器件放大器一样的。
当输入信号为两个信号或是点频信号时,这个混频器也会产生以上所述的失真,并在频谱仪上反应出来,给测量带来误差。
如何把频谱仪误差降低变为可测?对于一种测量,可以使它成为可测,也可以使它成为不可测。
这完全取决于频谱仪的设置。
包括对衰减器、频率范围、分辨率带宽的设置。
频谱仪的设置主要有频率范围、分辨率和动态范围,而动态范围又会涉及到最大的输入功率即烧毁功率,增益压缩使小于1W的输入信号如果超过线性工作区也会有误差。
还有灵敏度。
要从以上几个主要方面来考虑频谱仪对输入的信号是否可测。
现在来看第一项参数频率范围。
这个参数要从两个方面看,一是频率范围的设置是否足够的窄,具有足够的频率分辨能力,也就是窄的扫频宽度(见图6)。
二是频率范围是否有足够的宽度,是否可以测到二次、三次谐波。
当我们用一个频谱仪测量一个放大器的谐波失真的时候,若这个放大器工作点是1GHz,那么它的三次谐波就是3GHz。
