KHP128矿用带式输送机综合保护装置

KＨP-Z带式输送机综合保护装置主机执行标准:Q/RJ02-2013使用说明书淮南市润金工矿机电有限公司一、前言：我公司生产的ＫHＰ-Z带式输送机综合保护装置主机(以下简称综保)是根据国家煤矿安全规程和关于完善井下皮带运输机保护的有关文件的要求而进行设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进;同时听取了大量的用户反馈意见,使本装置的先进性、可靠性、操作方便性、节能等与同类产品相比较都有了较大程度的提高。

本装置的特点为适用于具有爆炸性气体和煤尘的矿井中,用来对皮带运输机(链板机)进行综合保护及控制。

也可用于链板机集中控制和保护;其特点：◆本电路选用了中大规模集成电路,使得系统功能强,控制更具灵活性,而且功能扩展方便,状态对位准确显示更直观。

◆语言报警即能报出故障性质又能报出发生故障的皮带机号,这是目前国内同类产品所不具备的。

◆除具有同类产品相同功能,如:“集控、手动控制、综合保护及通讯功能外,还增强了面板控制功能，使系统设置更加方便，集控、手动两种工作方式在面板可以直接设定。

◆自动洒水装置自成系统,不需电源亦可实现超温自动洒水。

◆配接压敏式撕裂传感器或纵撕传感器可对皮带撕裂或强力皮带因钢丝断裂而引起的皮带撕裂进行保护和预测。

◆本安电源配接烟雾传感器,防爆电磁阀，可实现自动防灭火。

◆结构合理，功能板之间连线极少,很大程度上减少接线的故障率。

二、适用的环境条件：●海拨高度不超过２000米。

不低于１0０0米。

大气压力80～１06Kpa。

●环境温度-5℃～+４0℃。

●环境相对湿度不大于95%(25℃时）。

●有爆炸性气体和煤尘的矿井中。

●无强烈振动冲击的环境中。

●无破坏金属和绝缘材料的腐蚀性气体的环境中。

●能防污水及其他液体浸入的地方。

●安装类别IＩI类。

●污染等级：３级。

三、型号及含义：ＫH P-－Z主机皮带综保设计序号综合保护矿用四、主要技术参数：4.１主机防爆型式：矿用隔爆兼本安型，标志:Eｘd[ｉb]l４.2各种传感器为矿用本安型,标志：Ｅｘibl4.3电器参数●额定输入电压:ＡC１27V或36V;●最高允许电压:AC14０V或ﻩ４0V；●本安输出最高开路电压:ＤC12Ｖ；●本安输出最大短路电流：DＣ4０0mA；过流保护整定值1A●本安输出外部允许分部电容：０．1μf/Ｋm;●本安输出外部允许分部电感:１mH/Km;●各传感器与主机间连接最大电缆长度不超过1500m。

KY 煤矿提升机综合后备保护装置产品使用说明书(第一版)枣庄市万硕矿用设备制造有限公司2008年7月1、概述提升是矿井生产中的重要环节，矿井开采、井下所需物资的运送及人员的上、下井等都是通过提升机运行实现的。

目前，提升机的保护基本上是单线保护，一旦发生问题可能造成严重后果。

煤矿提升机综合后备保护装置，是在提升机原有的保护功能上新增加的一套综合后备计算机保护装置，使提升机电控系统中实现双线并行工作。

使提升机的保护形成了双线保护，且相互独立，使提升机的安全性能得到提高。

在使用煤矿提升机综合后备保护装置之前，请您仔细阅读说明书，以保证正确使准用并充分发挥其优越性能。

另外，本说明书为随机附件，务必请使用后妥善保管，以备今后对综合保护装置进行检修和维护时使用；由于产品的升级或优化，本说明书内容如有更改，恕不另行通知。

1.1 产品特点煤矿提升机综合后备保护装置，采用新型德国西门子公司（SIEMENS）可编程控制器及技术。

具有运算速度快、运行准确、抗干扰能力强、操作简单及性能可靠等优点。

其丰富的功能，完全满足您的需求。

1.2 主要用途及适用范围煤矿提升机综合后备保护装置（以下简称后备保护装置）适用于煤矿的提升机监测及控制。

1.3 工作条件(除井筒传感器外，后备保护装置在下列条件下应能正常工作)周围无瓦斯及无煤尘爆炸危险的场所；无腐蚀、破坏金属或绝缘的气体、蒸气或尘埃；大气压力： 80～160KP；供电电压： AC 127V，50Hz；环境温度： 0～40℃；环境湿度：≤95％，无凝结。

1.4 安全注意事项1) 严格按照说明书进行相关操作；2) 不可将易燃物放在主机附近：3) 后备保护装置不要安装在含有爆炸气体的环境中；4) 井筒安装传感器时，应严格按照《煤矿安全规程》操作；5) 安装主机时应可靠固定，配线作业必须由具有专业资格的人员进行；确认输入电源处于完全断开的情况下，才能进行接线工作。

2、结构特征与工作原理2.1 结构特征：后备保护装置由主机、位置速度传感器、井筒传感器、深度指示器失效传感器组成，技术参数见表1。

带式输送机“十三大保护装置”安装标准目录1.防跑偏保护装置 (1)2.防撕裂保护 (2)3.防打滑保护装置 (2)4.堵塞保护装置 (3)5.烟雾保护装置 (4)6.超温自动洒水保护装置 (4)7.沿线急停闭锁保护装置 (5)8.防逆止和制动装置 (6)9.张紧力下降保护装置 (6)10.逆止制动装置 (7)11.欠电压过电流保护 (7)12.沿线保护装置 (8)13.局部过载保护 (8)1.防跑偏保护装置防跑偏保护装置在输送带发生跑偏时，应能使输送带自动纠偏；在严重跑偏时，应能使输送机自动停机。

防跑偏保护装置安装应符合下列规定：(1)防跑偏保护应成对使用，左右对称安装，摆杆向里有倾角，距托辐外边缘不超20mm o(2)带式输送机机头、机尾IOm〜15m范围内应各安装1组跑偏保护。

输送机长度超过300m时，中间段至少设置一组防跑偏保护装置。

(3)带式输送机有坡度变化或拐弯时,应在变坡或拐弯位置各安装1组防跑偏保护装置。

(4)自动纠偏装置安装在主要带式输送机上的间隔应为上胶带50m一组、下胶带IOOm一组，其他可参照执行，纠偏装置须用夹板或螺栓可靠固定。

(5)防跑偏保护装置应用支架安装在带式输送机大架或纵梁上，严禁使用铁丝捆绑，胶带跑偏且推动传感器的导杆偏离中心线15°±5°时，跑偏开关应动作，并应发出跑偏语音报警；当延时2s后仍处于跑偏状态时，保护装置主机应自动切断电源。

2.防撕裂保护皮带输送机的防撕裂保护装置旨在防止输送带在工作过程中发生撕裂，防止导致物料泄漏和设备故障。

以下是一些常见的皮带输送机防撕裂保护装置：撕裂检测器：安装在输送带上的撕裂检测器能够实时监测输送带的状态，一旦发现撕裂现象，就会发出警报信号或采取自动停机等措施，以避免进一步的损坏。

撕裂传感器：安装在输送带上的撕裂传感器能够感知到输送带的撕裂，并及时反馈给控制系统，触发预警或停机保护措施。

撕裂监控系统：通过在输送带两侧安装摄像头、激光等设备，实时监测输送带的撕裂情况，将数据传输给监控系统进行分析和处理，及时采取措施保护设备和人员安全。

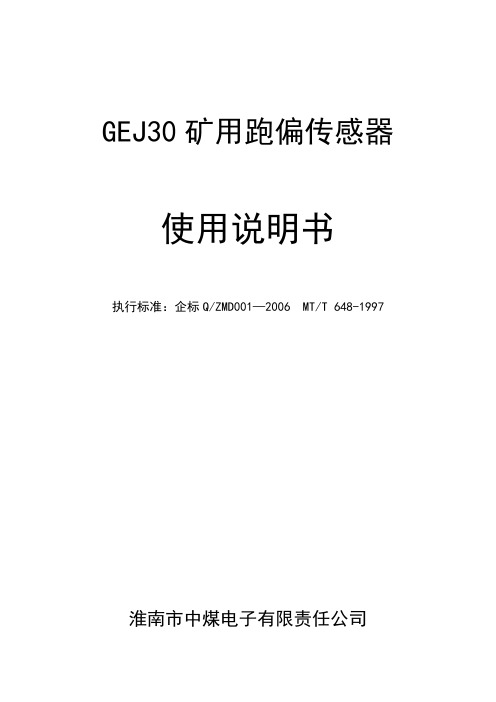

GEJ30矿用跑偏传感器使用说明书执行标准：企标Q/ZMD001—2006 MT/T 648-1997淮南市中煤电子有限责任公司GEJ30矿用跑偏传感器1 概述1.1 GEJ30矿用跑偏传感器为矿用本安型电气设备,适用于煤矿有瓦斯、煤尘爆炸危险的环境。

与KHP128-Z型矿用带式输送机保护装置主机配套使用，用作带式输送机胶带跑偏检测和保护。

1.2 型号的组成及代表意义G E J 30动作角度值角度型跑偏传感器1.3 防爆型式为: 矿用本质安全型防爆标志为：ExibI1.4 使用环境条件1.4.1 跑偏传感器在下列条件中应能正常工作：环境温度为-20~+40℃；平均相对湿度：不大于95%（25℃）；大气压为80～106kPa；振动：加速度50m/s2；冲击：峰值加速度500 m/s2；煤矿井下无破坏绝缘的腐蚀性气体的场合；用于具有甲烷煤尘等爆炸性混合物的危险场所；1.4.2跑偏传感器能承受的最恶劣的贮运气候条件为：——高温：+60℃；——低温：-40℃；——平均相对湿度：95%（+25℃）。

2 结构特征与工作原理2.1 结构特征：体积小、重量轻、密封性能好、维护方便；触点动作后还留有较大的探杆转动缓冲角，使其本身不易损坏；探杆上装有滚动护套，避免探杆和胶带间摩擦。

2.2 工作原理胶带正常运行时，跑偏开关的探杆在竖直位置。

当胶带跑偏时，胶带碰到跑偏开关的探杆并带动探杆轴旋转，当探杆偏转到一定角度时，拨动跑偏开关内的行程开关，发出跑偏信号。

3 主要性能3.1 接点容量：DC12V/0.5A ；用于经检验合格的本安电路中；3.2 输出接点形式：一对常开3.3重量：3kg3.4 外形尺寸：380mm×170mm×72mm3.5 动作角度：30º±3º3.6 触杆的动作力：20N～100N3.7 复位角度：15°±3°3.8 探杆转动的极限角度：≥70°3.9 外壳防护等级：IP544 安装使用4.1 安装将跑偏传感器安装在带式输送机机架上，注意调整好跑偏传感器的探杆与胶带的位置。

皮带机保护装置技术规格书一、总则本技术要求适用于皮带机保护装置设备招标。

它针对该设备的设计选型、订货、使用条件、售后等环节提出了具体的要求。

供方保证提供产品必须符合相关的国家和行业标准。

本技术要求所引用的标准若与供方所执行的标准发生矛盾时,按较高的标准执行。

本技术要求未尽事宜，由双方协商解决。

二、供货范围：三、使用条件：1、环境温度：最高气温+40℃，最低气温-5℃。

2、空气相对湿度不超过95%（+25℃）。

3、在有甲烷混合气体和煤尘，具有爆炸性危险的矿井中。

4、无足以腐蚀和破坏和绝缘的气体和蒸汽。

四、技术参数.技术参数(单套配置)：带式输送机保护装置主机：KHP159-Z（A） 2台速度传感器：GSC200 1个烟雾传感器：GQQ0.1 1个温度传感器：GWD90 1个跑偏传感器：GEJ30 2个堆煤传感器：GUJ30 1个急停闭锁开关：KHJ30/10 16个矿用隔爆型电磁阀：DFB20/10 1个超温自动洒水装置：RMFH 一套额定输入电压：127/36V 本安输出最高开路电压：DC12V本安输出最大短路电流：DC400mA 过流保护整定值：1.0A超出正常速度的55--110%时，速度传感器经设定延时后动作；超温保护整定误差值：小于5℃堆煤保护动作延时1--3s皮带保护装置具有单独控制和集中连锁控制功能。

五、其它要求1、随机附带与本设备相符的各类试验报告、“三证一标志”等资料一份，技术资料（包括说明书、电气原理图、电气接线图）三份，（另附电子版技术资料一套,光盘）。

2、防爆要求满足《煤矿安全规程》2011版及国家防爆标准GB3836.1-2010和行业标准的相关要求。

符合环境职业安全卫生管理的要求。

3、运输方式：汽车免费运输到。

4、产品质量实行三包，保质期为投入使用起一年，如因制造质量问题，应免费维修或更换，更换后的部件保质期顺延。

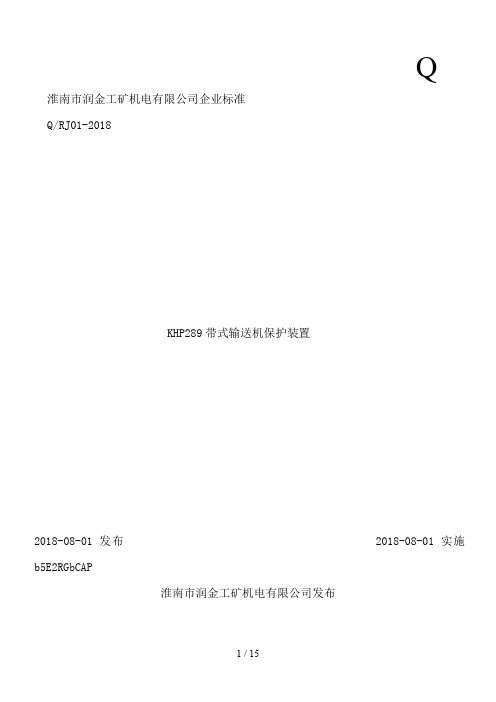

Q 淮南市润金工矿机电有限公司企业标准Q/RJ01-2018KHP289带式输送机保护装置2018-08-01发布 2018-08-01实施b5E2RGbCAP淮南市润金工矿机电有限公司发布前言本标准在编写格式、引用标准和表述方法上贯彻了GB/T1.1-2009的有关规定。

本标准的技术内容中烟雾保护动作值和响应时间与MT382-2018《矿用烟雾传感器通用技术条件》的相关要求协调一致，其余遵守MT872-2000《煤矿用带式输送机保护装置技术条件》<抗干扰性除外）的有关规定。

p1EanqFDPw本标准在防爆安全方面严格遵守GB 3836.1-2018爆炸性环境第1部分：设备通用要求》、GB 3836.2-2018《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》、GB 3836.4-2018《爆炸性环境第4部分：由本质安全型“i”保护的设备》的有关规定。

自本标准实施之日起，本公司生产的KHP289带式输送机保护装置均应符合本标准的规定。

DXDiTa9E3d 本标准由淮南市润金工矿机电有限公司提出。

本标准起草单位：淮南市润金工矿机电有限公司本标准主要起草人：陶瑞生，戴喜，代威2018年8月1日第1次发布、实施。

KHP289矿用隔爆兼本安型带式输送机综合保护监控装置1 适用范围本标准规定了KHP289矿用隔爆兼本安型带式输送机综合保护监控装置的产品分类、技术要求、实验方法、检验规则、标志、包装、运输及贮存。

RTCrpUDGiT 本标准适用于KHP289矿用隔爆兼本安型带式输送机综合保护监控装置<以下简称装置）。

2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单<不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

5PCzVD7HxAGB/T 191-2008 包装储运图示标志GB/T 2829-2002 周期检验计数抽样程序及表<适用于对过程稳定性的检验）GB/T 9969-2008 工业产品使用说明书总则GB 3836.1-2018 爆炸性环境第1部分：设备通用要求GB 3836.2-2018 爆炸性环境第2部分：由隔爆外壳“d”保护的设备GB 3836.4-2018 爆炸性环境第4部分：由本质安全型“i”保护的设备GB/T10111-2008 随机数的产生及其在产品质量抽样检验中的应用程序MT 209-1990 煤矿通信、检测、控制用电工电子产品通用技术要求MT210-1990 煤矿通信、检测、控制用电工电子产品基本实验方法MT 382-2018矿用烟雾传感器通用技术条件MT/T 286-1992 煤矿通信、自动化产品信号编制方法和管理办法MT 872-2000 煤矿用带式输送机保护装置技术条件AQ 1043-2007 矿用产品安全标志标识3 产品分类3.1 型号命名及含义本产品依据MT/T286-1992命名。

GWD150矿用温度传感器使用说明书GWD150型矿用温度传感器1 概述1.1 GWD150型矿用温度传感器为矿用本安型电气设备，适用于煤矿有瓦斯、煤尘爆炸危险的环境与KHP128-Z 型矿用带式输送机保护装置主机配套使用，用作对带式输送机被检测处的温度进行定值测量并输出开关量信号。

1.2 型号的组成及代表意义测量范围 集成电路温度传感器1.3 防爆型式为： 矿用本质安全型 防爆标志为：ExibⅠ1.4 使用环境条件装置在下列条件下可靠工作 a ）海拔高度不超过2000m ； b) 环境大气压为80～110k Pa ； c) 环境温度为-20~+40℃；d) 周围空气相对湿度不大于95%（25℃时）； e) 具有甲烷混合物及煤尘爆炸危险的煤矿井下； f) 在无破坏金属绝缘的气体和蒸气的环境； g) 在无滴水的地方；h) 安装类别为Ⅲ类； 2 结构特征与工作原理温度传感器采用集成感温元件，感温元件具有良好的线性，工作稳定，检测误差范围小,检测温度采用分档定值. 用作对带式输送机的滚筒、减速箱和环境进行检测.当所测温度达到或超过动作温度时输出低电平。

当所测温度低于动作温度时输出高电平. 3 主要性能 3.1 动作温度分为三档：一档42℃±2℃、二档60℃±2℃、三档70℃±2℃3.2 输出信号：电信号，高电平≥11V低电压输出≤0.5V电平信号，3.3 本安参数a）U i： 12V DCb）I i：25mAc）C i：0.21nFd) L i: 0H3.4引入电缆型号规格：传感器与主机的距离1km，使用矿用橡套电缆，其分布电容小于0.1μF/km、分布电感小于1mH/km。

3.5关联设备KHP128-Z型矿用带式输送机保护装置主机3.6外壳防护等级： IP543.7 外形尺寸：150mm×70mm×50mm；3.8 质量：350g。

4 安装使用4.1将传感器安装在距带式输送机的主滚筒或减速箱10～20mm处.传感器内设置有+45℃（开关1置“ON”）和+75℃（开关2置“ON”）和﹢100℃（开关1、2都置“ON”）三档供选择，当被测温度达到设定温度时，其输出控制端K由高电平变为低电平，同时其指标灯熄灭。

带式输送机保护装置安装及试验技术标准 制定部门：某某单位时间：202X 年X 月X 日封面页带式输送机保护装置安装及试验技术标准安全事关每个家庭的幸福，熟悉安全操作规程，掌握安全技术措施，制定安全计划方案，做好单位安全培训，加强安全知识学习及考试更是预防和杜绝安全事故的重要方式和手段。

您浏览的《带式输送机保护装置安装及试验技术标准》正文如下：1、适用范围本规范适用于河南煤业化工集团永煤公司所属矿井在用大巷主运输、采区上、下山及采掘工作面各种型号带式输送机。

2、起草及会审人员3、会审时间4、审核人员5、实施时间6、参考标准《煤矿安全规程》 (2011版)《煤矿用带式输送机保护装置技术条件》 MT872-2000《煤矿安全监控系统及检测仪器使用管理规范》 AQ1029-2007《天津华浩KTC101型通讯控制系统使用说明书》《南京双京KHP-170智能型矿用带式输送机保护装置使用说明书》一、安装及试验技术标准带式输送机的防滑保护、堆煤保护、跑偏保护、沿线急停装置、烟雾保护、防撕裂保护、欠电压保护、过电流保护应接入胶带输送机控制回路或主回路，所有保护应动作灵敏、保护可靠。

超温自动洒水保护应接入带式输送机电控回路，当出现温度超限时，能够实现自动打开水源洒水降温，并报警停车。

1、防滑保护1.1安装要求：带式输送机防滑保护应安装在带式输送机回程带上面;固定式带式输送机安装时，应装在机头卸载滚筒与驱动滚筒之间;当两驱动滚筒距离较远时，也可安装在两驱动滚筒之间;其它地点使用的带式输送机，应安装在回程带距机头较近处;简易皮带(注：采掘工作面用800mm及以下可伸缩皮带，下同)防滑保护应设在改向滚筒侧面，与滚筒侧面的距离不超过50mm，防滑保护安装时，传感器应采用标准托架固定在胶带机头大架上，严禁用铁丝或其它物品捆扎固定。

1.2保护特性：当输送带速度10s内均在(50%～70%)Ve(Ve为额定带速)范围内、输送带速度小于或等于50%、输送带速度大于或等于110%Ve时防滑保护应报警，同时中止带式输送机的运行，对带式输送机正常启动和停止的速度变化，防滑保护装置不应有保护动作。

KHP128煤矿用带式输送机保护装置使用说明书执行标准：GB 3836-2000MT 872-2000Q/ZMDZ010—2009版本号：第一版版本日期：2009年10月淮南中煤电子有限责任公司安全警示不得与未经联检的设备连接维修时“严禁带电开盖”严禁更换说明书之外的配接设备。

使用的电源要和铭牌上的额定电压相符合使用前请认真阅读使用说明书皮带机综合保护监控装置说明书一、概述KHP128煤矿用带式输送机保护装置(以下简称装置)是根据国家煤炭部关于完善井下皮带运输机保护有关文件的要求而进行设计的，在进行了大量的井下实地调查及试验后，对现有的皮带机综合保护器进行了优化和改进．同时又听取了大量的用户反馈意见，使本装置的可靠性、先进性及操作方便性等与同类产品比较都有了不同程度的提高。

二、主要功能介绍1.1 型号产品登记序号带式输送机矿用保护设备装置1.2 防爆型式1) 装置主机为矿用隔爆兼本质安全型，标志为Exd[ib]Ⅰ；2）急停开关、跑偏传感器、煤位传感器、速度传感器、温度传感器、烟雾传感器、撕裂传感器、张力传感器为矿用本质安全型，标志为ExibⅠ。

1.3 交流供电电源：1）工作电压：AC127V；2）工作电流：AC150mA（127V）。

二、适用的环境条件1、海拔高度不超过2000m；2、环境大气压80-110kPa；3、环境温度：-20～+40℃；4、周围空气相对湿度不大于95%（25℃）；5、具有甲烷混合物及煤尘爆炸危险的煤矿井下；6、在无显著振动的地方；7、在无破坏金属绝缘的气体或蒸汽的环境；8、无滴水或液体侵入；9、污染等级：3级；10、安装类别Ⅲ类。

3．主要技术参数3.1 转速显示范围0～999转/分。

3.2 四位温度显示数码管，第1位数码管为绿色，显示3路温度通道号，后3位数码管为红色，显示某通道的温度值，温度显示精度为±5%，温度显示范围0～150℃。

3.3三位张力显示数码管，显示范围0～99.9t。
