桩基钻芯取样频率

钻芯法在桩基检测中的应用摘要：桩基是建设工程的基础，它的可靠与否直接关系到工程的后续运营安全，所以对其进行有效的检验非常关键。

钻孔岩心方法因其精度高、主观性好等特点，在高层建筑、桥梁和高速公路等桩基的施工中有着广泛的应用。

所以，本文将以桩基检测中的钻芯法应用为主题，在对钻芯法含义进行简单概括的基础上，着重对其在桩基检测中的具体实施方法进行剖析，并最后给出在桩基检测中使用钻芯法的一些意见。

关键词：钻芯法；桩基检测；含义；应用；注意事项1钻芯法基本概述在目前国内的建设项目中，在桩基的建设中，必须采取某种方式来检验其承载能力及桩的完整性，而钻心法是一种行之有效的检验手段，利用它，可以让质量检验员更精确、更直接地对其进行检验，从而得出其质量状况及性能指标。

钻芯法的主要应用是利用专用钻机，对混凝土桩基进行钻进，获得桩基的芯样样品，进行检测，可以了解桩基的基本情况、质量问题以及性能参数等。

2钻芯法应用检测程序在使用钻芯法对桩基进行质量检验时，要使用钻机钻到一定的深度，采集桩端持力层的岩层芯样品，然后对样品进行检验，从而得到桩基的性能参数和质量参数。

采用这种方法的主要目的，是为了判断混凝土灌注桩的质量和性能，能否满足本次建筑工程的设计标准规定的要求。

与其它一些检测方法进行比较，钻芯法拥有如下几个优点：（1）钻芯法的应用条件比较简单，它会受到更多的限制，在大多数工况条件下都可以进行应用，可以实现对桩基进行检测。

(2)岩心取心方法不受地理环境和气候温度的影响，因此，无论在中国的南部或北部地区，均可采用，且受温度环境的影响很少。

(3)钻心测试的结果比较精确，通常可以得到精确的桩基础的性能指标和品质指标。

检测部门在收到桩基检测任务后，要对其进行收集，整理出建设工程的设计图纸、地质勘查资料、水文勘察资料、桩基施工记录以及检测方案等，然后按照检测方案，确定所需的检测设备数量和受检桩位置；在质检人员达到作业现场之后，他们要对设备进行调试和安装，确保检测设备没有问题，运行正常，这样才能保证桩基检测工作能够随时展开，在所有的准备工作都已经完成后，就可以开始正式的桩基检测工作了。

分部工程的质量控制指标、检验频率和方法
一、桩基施工质量目标
桩基工程争取合格率100%，检桩结果为Ⅰ类桩。

二、桩基施工质量控制控制要点及抽检频率
1、桩基成孔
抽检频率：按照孔数量的100%进行检验，具体包括：孔深测量、泥浆指标测定、孔径检测、孔中心坐标复测以及孔位倾斜度检测。

2、桩基钢筋笼加工及安装
抽检频率：按照钢筋笼套数的100%进行检验，且每套钢筋笼按节段数量的30%（不得少于2个节段），分别按照规范要求对钢筋笼及接头丝牙进行外观质量鉴定，对钢筋长度、骨架长度、钢筋笼直径、钢筋间距、保护层厚度、骨架顶面标高进行复测，同时对机械连接器套筒进行复拧。

3、桩基混凝土浇筑
抽检频率：按照桩数量的100%进行抽检，具体包括：清空泥浆指标测定、孔深复测、孔底沉淀厚度测定、灌注导管悬空、灌注过程中导管埋深量测、灌注完成后混凝土顶面高程量测。

4、成桩检测
抽检频率：按照桩数量的100%进行抽检，具体包括：桩基检测、桩顶混凝土接茬面凿毛深度及外观抽检。

桥梁桩基检测管理实施细则一、总则为确保xxxx公路建设稳步推进，及时提供检测数据、科学指导施工、规范桩基检测行为、准确评价桥梁桩基的施工质量，加强xx项目桩基检测管理，根据相关技术规范、xx高速公路桩基检测招标文件和相关文件的要求，认真做好桥梁基桩检测、评定工作，特制定本细则。

二、基本要求（一）桩基检测采用超声波透射法检测，检测频率为100%。

检测目的：1、桩身完整性、均质性；2、检测桩基的缺陷情况；3、判定桩结构的混凝土强度等质量情况，并为验收提供依据。

检测依据：1、《公路工程基桩动测技术规程》JTG/T F81-01-2004；2、《建筑基桩检测技术规范》JGJ106-2003；3、《公路工程质量检验评定标准》JTGF80/1-2004；4、《钻芯法检测混凝土技术规程强度》CECS03：20075、合同执行期间国家颁布的其他相关标准和技术规范、规程6、指挥部下发的有关要求和通知、规定等（二）对桩基进行声测后，按要求进行钻芯取样检测，检测频率为5%，且保证每座大、中桥至少1棵。

三、检测程序桩基检测必须在成桩不少于7天后进行，施工单位必须根据7天混凝土抗压强度作为依据，向监理工程师提交桩基检测申请书（附表1），由驻地办通知检测单位进行检测，同时监理工程师全程参与，必要时通知总监办派人参加。

桩基检测单位必须在施工单位报检的2天内及时到达现场进行检测，检测完成后24小时内向指挥部提交检测报告，并对出具的检测报告全权负责。

（一）准备阶段检测单位进场后应立即与相对应合同段的监理单位联系，掌握工程概况及与检测工作有关的工程数量、工程进度等内容。

（二）检测阶段由指挥部统一安排实施，由驻地办监督，施工单位紧密做好各项配合工作。

（三）结果处理1.检测单位对检测结果的真实性、准确性、客观性负责，检测中间成果提交的报告份数为四份（报告必须直接提交至指挥部，指挥部审查无误后分发，指挥部、驻地办、施工单位、检测单位各一份），同时，指挥部将根据报告结果下发准许下道工序施工的通知，否则施工单位不得进行下道工序的施工和计量。

桩基钻芯取样规范桩基钻芯取样是指在桩基施工过程中，通过使用钻具将钻芯采取下来并保存，以供后续分析和检测使用的操作。

钻芯取样的质量和规范性对于桩基工程的质量和安全有着重要的影响。

以下是关于桩基钻芯取样的规范要求：1. 选取适当的取样方法：根据桩基工程设计和地质条件，选择合适的钻具和取样方法。

常见的钻具包括旋转回转式钻机、震动钻机等。

取样方法有取心式取样、取筒式取样等。

2. 钻具的选用与维护：使用适当的钻具进行钻芯取样，并对钻具进行维护和保养，保证其切削性能和使用寿命。

钻具在使用过程中要定期检查，钻头磨损过大时要及时更换。

3. 取样点的确定：钻芯取样的位置应根据桩基工程设计要求来确定。

取样点的选择应充分考虑地层的特性，注重代表性和均匀性，避免取样点受到邻近工程施工影响。

4. 取芯操作规范：操作人员应具备相关的技术知识和操作经验，熟悉钻芯取样的操作规范。

在进行钻芯取样过程中，要保持较稳定的进尺速度，避免对取样点造成过大的影响。

5. 钻芯的保护和保存：钻芯取样后，应及时对钻芯进行保护和保存。

钻芯应放置在干燥、无风化的环境中，并进行正确的标识和编号，以便后续分析和检测使用。

6. 取样记录和报告：在进行钻芯取样时，应及时记录相关的取样信息，包括取样点的坐标、地层情况、取样深度等。

并根据取样结果编制取样报告，详细描述钻芯的特征、质量和使用情况。

7. 质量控制与质量评估：桩基钻芯取样的结果应进行质量控制和质量评估。

可以通过岩土实验室进行钻芯样品的分析和检测，如颗粒分析、抗压强度等。

总之，桩基钻芯取样是桩基工程中非常重要的一环，取样的质量和规范性直接关系到工程的质量和安全。

因此，在进行钻芯取样时，必须严格按照规范要求进行操作，并进行相应的质量控制和质量评估。

桩基检测方法及取样数量的规定Company number：【0089WT-8898YT-W8CCB-BUUT-202108】江西省力学学会基础工程检测与研究专业委员会赣力基础[2009]第001号关于江西省建筑基桩及复合地基检测方法及取样数量的规定本专业委员会全体委员、全省各地基基础工程检测单位：为了严格执行国家规范标准，确保我省基础工和使用安全可靠，本专业委员会组织省内结构专家、地基基础检测专家根据《建筑基桩检测技术规范》（JGJ106-2003、J256-2003）、《建筑地基处理技术规范》（GB79-2002、J220-2002）、《建筑地基基础设计规范》（GB50007-2002）、《建筑桩基础技术规范》（JGJ94-2008）、《岩土工程勘察规范》（GB50021-2001）、《建筑地基基础工程施工质量验收规范》（GB50202-2002）、《既有建筑地基基础加固技术规范》（JGJ）及江西省建设工程安全质量监督局对地基基础检测的有关规定，综合近几年来我省地基基础检测验收的成功经验，现对各类桩基及复合地基检测方法及取样数量作出如下规定，各地基基础检测单位应严格执行。

一、所有建筑基桩及复合地基应在向检测前向相关单位申报检测方案，并应严格执行。

二、所有检测成果报告必须及时报送桩基质量认证组认证，并出具认证报告。

几未经认证的检测报告一律视为无效报告。

三、各类基桩及复合地基的检测方法及取样数量：（一）人工挖孔灌注桩（1）试桩地基基础设计等级为甲级、建筑安全等级为一级或片区工程（3栋以上，含3栋）施工前须进行试桩静载试验，确定单桩竖向抗压承载力特征值。

试桩数量根据工程规模、工程分类、场地地质变化情况确定，同一条件下不少于3根。

（2）工程基桩○1地基基础设计等级为甲级、18层以上地基基础设计等级为乙级的工程基桩须100%进行低应变法检测；按每单位工程总桩数的1%且不少于3根进行静载试验；并按每单位工程总桩数10%且不少于5根桩进行钻芯法检测。

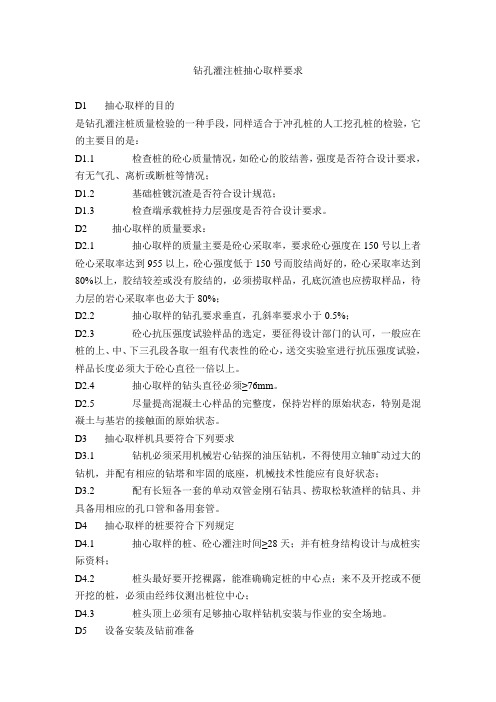

钻孔灌注桩抽心取样要求D1 抽心取样的目的是钻孔灌注桩质量检验的一种手段，同样适合于冲孔桩的人工挖孔桩的检验，它的主要目的是：D1.1 检查桩的砼心质量情况，如砼心的胶结善，强度是否符合设计要求，有无气孔、离析或断桩等情况；D1.2 基础桩镀沉渣是否符合设计规范；D1.3 检查端承载桩持力层强度是否符合设计要求。

D2 抽心取样的质量要求：D2.1 抽心取样的质量主要是砼心采取率，要求砼心强度在150号以上者砼心采取率达到955以上，砼心强度低于150号而胶结尚好的，砼心采取率达到80%以上，胶结较差或没有胶结的，必须捞取样品，孔底沉渣也应捞取样品，待力层的岩心采取率也必大于80%；D2.2 抽心取样的钻孔要求垂直，孔斜率要求小于0.5%；D2.3 砼心抗压强度试验样品的选定，要征得设计部门的认可，一般应在桩的上、中、下三孔段各取一组有代表性的砼心，送交实验室进行抗压强度试验，样品长度必须大于砼心直径一倍以上。

D2.4 抽心取样的钻头直径必须≥76mm。

D2.5 尽量提高混凝土心样品的完整度，保持岩样的原始状态，特别是混凝土与基岩的接触面的原始状态。

D3 抽心取样机具要符合下列要求D3.1 钻机必须采用机械岩心钻探的油压钻机，不得使用立轴旷动过大的钻机，并配有相应的钻塔和牢固的底座，机械技术性能应有良好状态；D3.2 配有长短各一套的单动双管金刚石钻具、捞取松软渣样的钻具、并具备用相应的孔口管和备用套管。

D4 抽心取样的桩要符合下列规定D4.1 抽心取样的桩、砼心灌注时间≥28天；并有桩身结构设计与成桩实际资料；D4.2 桩头最好要开挖裸露，能准确确定桩的中心点；来不及开挖或不便开挖的桩，必须由经纬仪测出桩位中心；D4.3 桩头顶上必须有足够抽心取样钻机安装与作业的安全场地。

D5 设备安装及钻前准备D5.1 抽心钻探设备的安装必须稳固、精心调平，各部固定螺栓要拧紧，传动系统要相应对线，确保施工过程不发生倾斜、移位；D5.2 钻探设备安装定位后，钻机的立轴中心、天车前缘切点与抽心桩中心点必须在同一条铅垂线上；D5.3 设备安装后，必须进行试运转，在确认正常后方能开钻。

桩基钻芯取样规范桩基钻芯取样规范是为了确保钻芯取样的准确性和可靠性，保证工程质量和可靠性，以下是桩基钻芯取样规范的一些主要内容：一、取样设备及工具的选择和准备1. 取样设备应符合国家相关标准，设备应经过检测和校准，确保其准确性和可靠性。

2. 钻芯管应具有足够的强度和刚度以及较好的密封性能。

3. 桩基钻芯取样工具应配备齐全，包括钻芯管、扩孔器、内芯提取器、芯管提升器等。

二、取样位置和方式1. 取样点应根据设计要求确定，并应标明在相关图纸上。

2. 取样点的选取应避开可能存在的障碍物，如钢筋、岩石等。

如果不能避免，应采取相应的措施，确保取样的准确性和完整性。

3. 取样点附近的土质应表示清楚，并保障取样点周围的土体边坡的稳定。

三、取样前的准备工作1. 准备一张合格的取样记录表，记录取样的位置、深度、样品编号等信息。

2. 清理取样点周围的土体，将可能影响取样的杂质清除干净。

3. 根据需要，适当进行护壁措施，以防止土体坍方。

四、取样方法和步骤1. 桩基钻芯取样应根据钻孔的直径和深度来选择合适的取样工具和方法。

2. 钻芯取样的过程中，应避免过度转动或振动，以防止钻芯破损或钻芯管内的样品混乱。

3. 取样时，应保持取样工具与钻孔中心线的垂直度，以保证取样的准确性。

4. 当取样长度大于一个钻芯管长度时，应分段进行取样，并保证各段之间的接缝紧密和平整。

五、取样后的处理和保存1. 取样完成后，应将钻芯管轻轻地提出，避免样品的损坏或掉落。

2. 样品应在取样后立即标记，并放入特制的桶中，以防止样品变形和交叉污染。

3. 样品桶应进行密封，并在外部标明取样点的编号和深度。

4. 取样点周围的土体应加以修复，并进行必要的监测，以确保工程的安全。

以上是桩基钻芯取样规范的一些主要内容，根据具体工程的需要和实际情况，还需结合相关标准和规范进行具体操作，以确保取样的质量和可靠性。

桩基钻芯取样频率桩基钻芯取样频率？以下带来关于桩基钻芯取样频率标准试验，相关内容供以参考。

1.混凝土配合比试验：每种混凝土强度等级至少做两种水泥的配合比设计，每种水泥的混凝土标号至少做三个水灰比，每个水灰比应拌三批相同的试件，同时，应附上混凝土抗压强度与灰水比的线性比例关系图。

2.砂浆配合比试验：每个级别的砂浆﹑净浆至少做三种以上的配合比,从中选择最佳的配合。

3.水泥加固土室内配比试验常用的深层地基加固物理方法包括挤密法、固结法、热加固、冻结法等, 深层地基加固化学方法包括注入法和搅拌法, 水泥加固土应进行室内配比试验。

4.无机结合混合料组成设计包括水泥稳定土、石灰稳定土、石灰工业废渣稳定土、级配碎石、级配砾石和填隙碎石等水泥稳定土组成设计：根据《JTJ 057-94公路工程无机结合料稳定材料试验规程》要求进行,对所用原材的各项性能指标进行检测,选用几个不同的水泥剂量进行混合料掺配,并采用击实试验确定每种水泥剂量混合料的最佳含水量和最大干密度，然后进行无侧限抗压强度试验。

5.沥青混合料组成设计：根据《JTJ 040-2004 公路沥青路面施工技术规范》要求进行,生产配合比验证:试验人员对拌和摊铺后的混合料及时取样，进行抽提如马歇尔试验，对碾压段进行钻芯取样等各种检验，应对生产配合比或有关工艺做出调整，直至达到设计要求。

6.土工标准试验：对每个土场进行土工标准试验，如每5000方或土质变化时再取样,进行颗粒分析、液塑限、标准干密度、CBR试验。

7.量砂密度试验：对新购回的标准砂进行量砂密度检测，如材料变化是重新检测。

8.灰剂量标准曲线：无机结合料配合比设计时应绘制灰剂量标准曲线，如现场所用素集料或水泥或石灰改变，必须重做标准曲线。

以上是下面为建筑人士收集整理的关于“桩基钻芯取样频率”等建筑相关的知识可以登入建设通进行查询。

浅析钻芯法在桩基检测中应用分析钻芯法是一种常用的桩基检测方法，它通过在地面上制作孔洞，然后使用特殊的工具将孔洞中的桩芯取出，对桩基的质量和土层的特性进行分析，以确定桩基是否符合设计要求。

本文将对钻芯法在桩基检测中的应用进行分析，旨在帮助读者更好地了解这一检测方法的原理和使用情况。

一、钻芯法的原理和步骤钻芯法的具体步骤如下：首先确定检测的位置和深度，然后使用钻机在地面上制作孔洞，接着使用钻芯取样器将孔洞中的桩芯取出，将桩芯样品送到实验室进行分析，最后根据实验结果进行评定和判定。

钻芯法在桩基检测中的应用十分广泛，其具有以下几个优点：1. 非破坏性：钻芯法不会破坏桩体的完整性，可以在不影响桩基结构和性能的情况下获取桩体内部的情况，具有非常好的实用性和可操作性。

2. 精确性高：钻芯法通过对桩芯的实验室分析，可以得到非常准确的桩基质量和土层特性的数据，能够客观准确地反映桩基的实际情况。

3. 适用范围广：钻芯法适用于各种类型的桩基结构，包括钢筋混凝土桩、灌注桩、预应力桩等，无论是新建桩基还是旧桥桩基都可以进行检测。

4. 检测速度快：钻芯法的检测速度比较快，一般情况下可以在几天内完成检测和分析，不会对工程进度产生较大影响。

5. 成本相对较低：相比于其他桩基检测方法，钻芯法的成本相对较低，可以更好地满足工程的经济要求。

这些优点使得钻芯法成为目前桩基检测中的一种常用方法，尤其适用于对桩基的定量性能进行测试和评估，对于提高桩基施工质量和工程安全具有重要意义。

钻芯法在应用中也存在一些局限性和不足之处，主要包括以下几点：1. 取样数量有限：由于钻芯法是通过取样的方式获取桩芯数据，所以受到取样数量和位置的限制，可能无法全面反映桩基的实际情况。

2. 需要专业技术：钻芯法需要专业的技术和设备支持才能够进行，对施工人员的要求比较高，需要专业的钻机操作技术和实验室分析技术。

3. 对桩基造成一定影响：虽然钻芯法是非破坏性的桩基检测方法，但是在进行孔洞钻取和桩芯取样时，仍然会对桩基造成一定的影响，可能会降低桩体的承载能力。

关于桩基检测的要求、问题处理、验收条件和程序规定一、桩基检测的一般要求1、试样必须源自受检桩基工程，，并采用见证的形式确定试样。

试样应符合相关检测方法的技术要求2、试验桩的数量级位置由设计按相关规范确定。

3、对桩基的验收检测，试样数量按下列原则确定：①按单位工程计算，为设计提供依据的试样数量不计入验收检测的抽检总数。

（注：即试桩报告不得作为静载正式检测报告）②单位工程相同条件下的桩基作为一个抽检批次③具体的抽检数量遵循各种检测方法的规定4、验收检测的试样位置应在施工完成后随机确定，并应均匀分布。

确定试样位置还应考虑下列因素：①局部地质条件出现异常②设计方认为重要③委托方认为必须选取④施工中有异常注：①静载检测需在桩全部施工完毕后由建设、监理、施工、设计、勘察五方责任主体共同确定，以设计院为主，不得事先指定；②对于抗拔桩和计算有摩擦力的抗压桩，若在挖土之前做承载力检测的，需报设计院出具增加的承载力设计值作为静载检测的依据，以弥补挖土造成的承载力损失5、从桩基施工完毕到开始进行检测的最短间歇时间（1）承载力检测①混凝土灌注桩28天②预制桩：砂土7天、粉土10天、非饱和黏性土15天、饱和黏性土25天、桩端持力层未遇水易软化的风化岩层25天注：若验收检测工期无法满足间歇时间，应在检测报告中注明，对于泥浆护壁灌注桩，宜适当延长时间进行承载力检测，具体由设计院确定（2）完整性检测①当采用低应变或超声波时，受检桩桩身混凝土强度不得低于设计强度的70%或预留立方体试块强度不得低于15MPa②当采用钻芯法时，受检桩的混凝土龄期达到28天或预留立方体强度达到设计强度二、桩基检测的具体要求单位工程针对不同的桩型静载（含抗压、抗拔）需分开检测，其它具体要求如下：1、大直径挖孔灌注桩注：①目前已淘汰HPB235盘圆钢筋，按照新规范设计的均为HPB300及以上，施工时不得采用已淘汰的HPB235盘圆钢筋②由于部分工地低应变和静载同时做，往往做静载检测的桩遗漏了做低应变，切记在做完静载检测后补做低应变检测，保证超声波（或取芯）和低应变检测数量和为桩总数的100%③超声波未做或漏做的，采用钻孔取芯，补足检测比例；检测长度：桩身通长直至持力层表面（测量出沉渣厚度）；检测数量：未做或漏做超声波的桩数量，达到30%，且均不得少于10根的要求④试件为标养，2、预制桩注：①本条仅限于外地（南京地区以外）的预制管桩②由于目前限制管桩做抗拔桩，故本条基本不用，若图纸已审图则可行③若为条基下预制桩，④试件为标养，建议多留置1-2组同养试压试块并在基础或承台混凝土浇筑之前试压；3、沉管灌注桩注：①目前已淘汰HPB235盘圆钢筋，按照新规范设计的均为HPB300及以上，施工时不得采用已淘汰的HPB235盘圆钢筋；②由于沉管灌注桩可靠度较低，建议低应变100%全做；③试件为标养，三、桩基相关问题的处理1、行为问题提前开工的：办理监督注册前已施工完成的部分依据《南京市房屋建筑工程质量监督抽检管理规定》（宁建工字[2009]109号）附件二执行2、资料问题1）工程质量控制资料不完整的或未执行工程质量管理的相关法规、规定、标准及文件的：依据《南京市房屋建筑工程质量监督抽检管理规定》（宁建工字[2009]109号）附件一执行2）完整性检测出现III、IV类桩的，出现III、IV类桩需通知我站，并同报其它责任主体，且该工程需进行100%的完整性检测，建设、监理、施工、设计、勘察单位对出现III、IV类桩的，原因进行分析，并出具专项处理方案，施工单位按方案施工、做好隐蔽验收工作，监理按方案，进行监理并做好旁站记录，处理完毕后再次进行完整性检测，检测合格后和其它桩一并进行桩基验收，涉及到III、IV类桩的原材料需有检测报告，并留置相应试块3）桩基偏位图、偏位表未做，或偏位图、表仅标注偏位超标桩号的，①桩基偏位图、偏位表未做的需补充完整，所有桩均需标注偏位，超标的报设计院处理②某一轴线上单个桩不超标，但轴线上桩多数偏向一个方向，偏移值接近允许最大值的，需由设计院出具处理意见4)混凝土试块强度不合格的：①预制管桩填芯混凝土标养试块强度不合格的，设计院复核②灌注桩混凝土标养试块强度不合格的，抽检桩顶表面芯样5）其它3、现场实体问题1）偏位偏位超标，或某一轴线上单个桩不超标，但轴线上桩多数偏向一个方向的，偏移值接近允许最大值（报设计院处理）2）桩头锚固筋长度不足的（搭接补焊，注：正常情况下单面焊不应≤10d，双面焊不应≤5d）3）锚固筋焊接钢筋规格不一致（补焊钢筋需和原桩头锚固筋规格一致）4）桩头严重不平、桩心低、桩周边混凝土高（凿除周边混凝土，保证桩头基本平整）5）桩头松散混凝土或浮浆未凿除干净（凿除干净）6）桩头突出垫层高度不足（见附图一）（重新开挖垫层到符合要求为止）7）为了突出垫层人为在桩头上浇注一层混凝土夹心层的（去除混凝土夹心层，并保证桩头突出垫层高度，不足的按6）处理。
