保温层取芯详细讲解

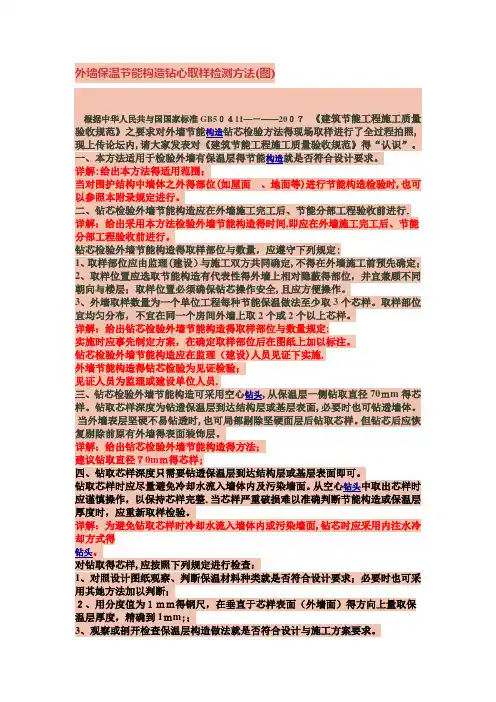

外墙保温节能构造钻心取样检测方法(图)根据中华人民共与国国家标准GB5０４11—－——20０７《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法得现场取样进行了全过程拍照,现上传论坛内,请大家发表对《建筑节能工程施工质量验收规范》得“认识”。

一、本方法适用于检验外墙有保温层得节能构造就是否符合设计要求。

详解:给出本方法得适用范围；当对围护结构中墙体之外得部位(如屋面、地面等)进行节能构造检验时,也可以参照本附录规定进行。

二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行.详解：给出采用本方法检验外墙节能构造得时间,即应在外墙施工完工后、节能分部工程验收前进行。

钻芯检验外墙节能构造得取样部位与数量，应遵守下列规定:1、取样部位应由监理(建设）与施工双方共同确定,不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性得外墙上相对隐蔽得部位，并宜兼顾不同朝向与楼层；取样位置必须确保钻芯操作安全,且应方便操作。

3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。

详解：给出钻芯检验外墙节能构造得取样部位与数量规定;实施时应事先制定方案，在确定取样部位后在图纸上加以标注。

钻芯检验外墙节能构造应在监理（建设)人员见证下实施.外墙节能构造得钻芯检验为见证检验；见证人员为监理或建设单位人员.三、钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70ｍm得芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。

当外墙表层坚硬不易钻透时,也可局部剔除坚硬面层后钻取芯样。

但钻芯后应恢复剔除前原有外墙得表面装饰层。

详解：给出钻芯检验外墙节能构造得方法；建议钻取直径７0mｍ得芯样;四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。

钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。

从空心钻头中取出芯样时应谨慎操作，以保持芯样完整.当芯样严重破损难以准确判断节能构造或保温层厚度时，应重新取样检验。

外墙节能构造钻芯检验方法-CAL-FENGHAI.-(YICAI)-Company One1外墙节能构造钻芯检验方法（节选）根据中华人民共和国国家标准GB50411----2007 《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行全过程拍照。

一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。

详解：给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。

二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。

详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。

钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理（建设）与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位，并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。

3、外墙取样数量为一个单位工程每种节能保温做法至少取3个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。

详解：给出钻芯检验外墙节能构造的取样部位和数量规定;钻芯检验外墙节能构造应在监理（建设）人员见证下实施。

外墙节能构造的钻芯检验为见证检验；见证人员为监理或建设单位人员。

三、钻芯检验外墙节能构造可采用空心钻头，从保温层一侧钻取直径70mm的芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面，必要时也可钻透墙体。

当外墙表层坚硬不易钻透时，也可局部剔除坚硬面层后钻取芯样。

但钻芯后应恢复剔除前原有外墙的表面装饰层。

详解：给出钻芯检验外墙节能构造的方法；建议钻取直径70mm的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。

钻取芯样时应尽量避免冷却水流入墙体内及污染墙面。

从空心钻头中取出芯样时应谨慎操作，以保持芯样完整。

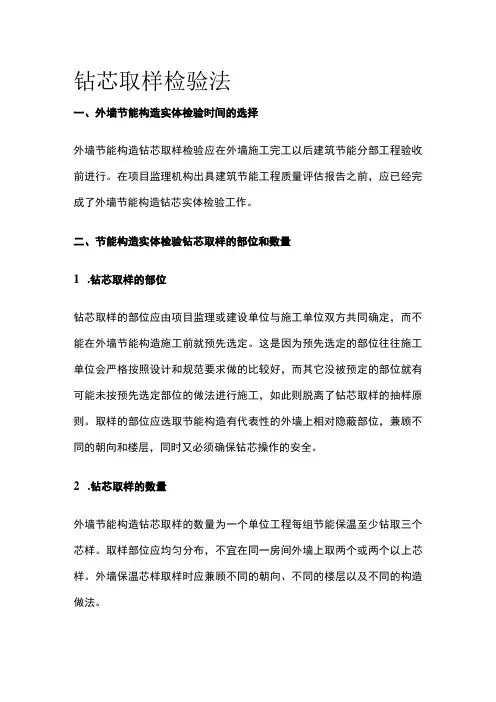

钻芯取样检验法一、外墙节能构造实体检验时间的选择外墙节能构造钻芯取样检验应在外墙施工完工以后建筑节能分部工程验收前进行。

在项目监理机构出具建筑节能工程质量评估报告之前，应已经完成了外墙节能构造钻芯实体检验工作。

二、节能构造实体检验钻芯取样的部位和数量1.钻芯取样的部位钻芯取样的部位应由项目监理或建设单位与施工单位双方共同确定，而不能在外墙节能构造施工前就预先选定。

这是因为预先选定的部位往往施工单位会严格按照设计和规范要求做的比较好，而其它没被预定的部位就有可能未按预先选定部位的做法进行施工，如此则脱离了钻芯取样的抽样原则。

取样的部位应选取节能构造有代表性的外墙上相对隐蔽部位，兼顾不同的朝向和楼层，同时又必须确保钻芯操作的安全。

2.钻芯取样的数量外墙节能构造钻芯取样的数量为一个单位工程每组节能保温至少钻取三个芯样。

取样部位应均匀分布，不宜在同一房间外墙上取两个或两个以上芯样。

外墙保温芯样取样时应兼顾不同的朝向、不同的楼层以及不同的构造做法。

外墙节能构造钻芯取样实体检验应在监理人员见证下进行。

三、钻芯取样检验方法一般是采用空心钻筒在从外墙保温层一侧钻取直径为70毫米的芯样。

四■注意事项取样过程中应尽量避免冷却水流入墙体内且污染墙面（保温层施工时尤其是外墙外保温层,本身就要求墙体是干燥的,且不能在雨雪天气施工,由于整个保温层是封闭的，如有水进入墙体，就很难出来，导致保温层发霉、剥落，从而影响整个保温层的使用寿命），从空心钻钻夹取出芯样时应谨慎操作，以保持芯样的完整。

当芯样被严重破坏难以判断节能构造和保温层厚度时，重新进行取样试验。

五、外墙节能构造钻芯检测监理见证监控要点⑴监理应对照图纸观察判断对应保温材料的种类是否符合设计要求，必要时也可以采用其它的方法加以判断；⑵用分度值为1廊的钢尺在垂直于芯样表面上量取保温层的厚度，精确到Imm,这必须要求监理于现场实测实量并进行记录；⑶观察剖开的保温层芯样构造做法是否符合设计方案或施工方案的要求，主要是设计方案有要求，查看有无网格布，抗裂砂浆是否也抹了，每一层的做法是否满足当初设计方案的规定；⑷在垂直于芯样表面上量取的保温层厚度,当实测实量的芯样厚度平均值达到设计值的95%以上,且最小值不低于设计值的90%时，应判定保温层的厚度符合设计要求。

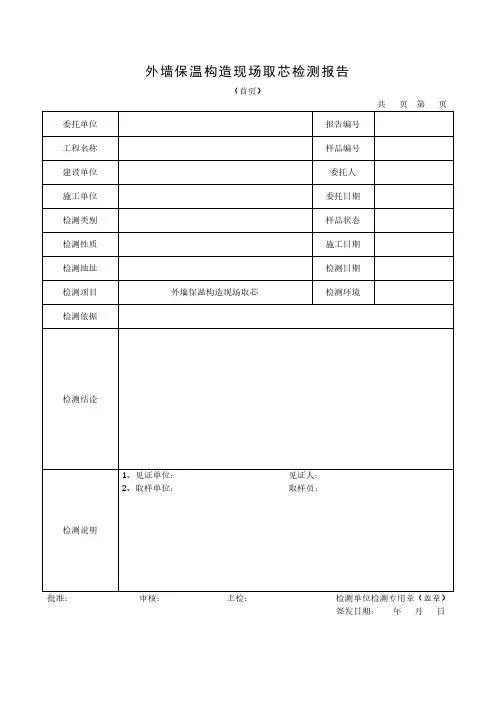

（首页）共页第页委托单位报告编号工程名称样品编号建设单位委托人施工单位委托日期检测类别样品状态检测性质施工日期检测地址检测日期检测项目外墙保温构造现场取芯检测环境检测依据检测结论检测说明1、见证单位：见证人：2、取样单位：取样员：批准：审核：主检：检测单位检测专用章（盖章）签发日期：年月日（附页）共页第页工程名称报告编号检测依据样品/项目编号检测部位芯样状态设计要求标准要求检查、检测结果保温层构造做法单项判定保温层厚度（mm）平均值（mm）平均值与设计值之比（%）单项判定防火保护层厚度平均值（mm）单项判定检测说明共页第页工程名称委托编号检测依据样品/项目编号设备名称样品状态设备编号检测地址工程现场设备状态检测结果芯样编号123取样部位芯样外观保温材料种类保温层厚度（mm）保温层平均厚度（mm）防火层厚度（mm）防火层平均厚度（mm）围护结构分层做法1.2.3.4.5.6.7.8.1.2.3.4.5.6.7.8.1.2.3.4.5.6.7.8.见证意见1.抽样方法符合规定2.现场芯样真实3.芯样照片真实4.其它：5.见证人：记录说明校核：主检：检测日期：共页第页工程名称委托编号检测依据样品编号123外墙围护结构取样部位、芯样实体照片外墙围护结构取样部位、芯样实体照片外墙围护结构取样部位、芯样实体照片校核：主检：检测日期：。

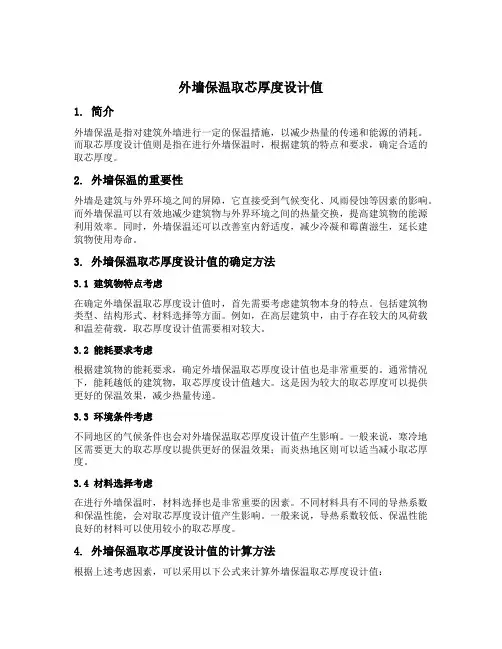

外墙保温取芯厚度设计值1. 简介外墙保温是指对建筑外墙进行一定的保温措施，以减少热量的传递和能源的消耗。

而取芯厚度设计值则是指在进行外墙保温时，根据建筑的特点和要求，确定合适的取芯厚度。

2. 外墙保温的重要性外墙是建筑与外界环境之间的屏障，它直接受到气候变化、风雨侵蚀等因素的影响。

而外墙保温可以有效地减少建筑物与外界环境之间的热量交换，提高建筑物的能源利用效率。

同时，外墙保温还可以改善室内舒适度，减少冷凝和霉菌滋生，延长建筑物使用寿命。

3. 外墙保温取芯厚度设计值的确定方法3.1 建筑物特点考虑在确定外墙保温取芯厚度设计值时，首先需要考虑建筑物本身的特点。

包括建筑物类型、结构形式、材料选择等方面。

例如，在高层建筑中，由于存在较大的风荷载和温差荷载，取芯厚度设计值需要相对较大。

3.2 能耗要求考虑根据建筑物的能耗要求，确定外墙保温取芯厚度设计值也是非常重要的。

通常情况下，能耗越低的建筑物，取芯厚度设计值越大。

这是因为较大的取芯厚度可以提供更好的保温效果，减少热量传递。

3.3 环境条件考虑不同地区的气候条件也会对外墙保温取芯厚度设计值产生影响。

一般来说，寒冷地区需要更大的取芯厚度以提供更好的保温效果；而炎热地区则可以适当减小取芯厚度。

3.4 材料选择考虑在进行外墙保温时，材料选择也是非常重要的因素。

不同材料具有不同的导热系数和保温性能，会对取芯厚度设计值产生影响。

一般来说，导热系数较低、保温性能良好的材料可以使用较小的取芯厚度。

4. 外墙保温取芯厚度设计值的计算方法根据上述考虑因素，可以采用以下公式来计算外墙保温取芯厚度设计值：取芯厚度设计值= (U * A) / λ其中， - U为建筑物的热传递系数（W/(m^2·K)） - A为建筑物外墙面积（m^2）- λ为保温材料的导热系数（W/(m·K)）5. 外墙保温取芯厚度设计值的实际应用在实际应用中，可以根据建筑物的特点和要求，选择合适的保温材料和计算方法来确定取芯厚度设计值。

保温层厚度检测方法1. 嘿，你知道怎么用敲击法检测保温层厚度吗？就像敲西瓜判断熟没熟一样，轻轻敲击保温层，听听声音就能大概知道厚度啦！比如声音清脆，可能就比较薄哦。

2. 哇塞，还有钻芯取样法呢！这就好比从蛋糕里取一块出来看看，直接钻取一块保温材料来测量厚度，是不是很直接呀！像这样能准确知道实际厚度呢。

3. 哎呀呀，红外热成像法也很厉害呀！就如同有一双神奇的眼睛能看穿保温层，通过热成像来判断厚度的不同区域，你说神奇不神奇！像有些地方颜色深可能就厚一些哦。

4. 嘿，你晓得卡尺测量法不？就跟用尺子量东西一样简单直接呀，用卡尺去量保温层的厚度，精准得很呢！比如量出几厘米厚就很清楚啦。

5. 哇哦，超声波检测法也很不错呢！这就好像用声波给保温层做个“B 超”，通过声波反射来确定厚度，是不是很有意思！像能清楚知道不同部位的厚度情况。

6. 哎呀，钢尺测量法也能用呀！就像拿钢尺量身高一样去量保温层，简单又实用呢！比如一下子就能量出个大概数值。

7. 嘿，还有靠尺检测法呢！就如同给保温层立个直尺，看看平不平，也能间接知道厚度啦！像不平整的地方可能就有问题哦。

8. 哇塞，称重法也能检测保温层厚度哦！这就好比称东西知道有多重一样，通过保温材料的重量来推断厚度，是不是很新奇！像重量重可能就厚呀。

9. 哎呀呀，厚度规测量法也很管用呢！就跟用专门的工具去量一样准确，用厚度规去测，结果很可靠哟！比如能精确到毫米呢。

10. 嘿，最后还有观察法呢！直接用眼睛去看呀，看看表面的情况也能大概判断出厚度呢！像有些地方鼓起可能就厚点嘛。

我的观点结论就是：这些保温层厚度检测方法都各有特点和用处呀，我们可以根据实际情况选择合适的方法来准确检测保温层的厚度！原创不易，请尊重原创，谢谢!。

保温层取芯详解————————————————————————————————作者: ————————————————————————————————日期：ﻩ外墙保温节能构造钻心取样检测方法（图)根据中华人民共和国国家标准GB504１１－－－－2０07《建筑节能工程施工质量验收规范》之要求对外墙节能构造钻芯检验方法的现场取样进行了全过程拍照，现上传论坛内，请大家发表对《建筑节能工程施工质量验收规范》的“认识”。

一、本方法适用于检验外墙有保温层的节能构造是否符合设计要求。

详解:给出本方法的适用范围;当对围护结构中墙体之外的部位（如屋面、地面等）进行节能构造检验时，也可以参照本附录规定进行。

二、钻芯检验外墙节能构造应在外墙施工完工后、节能分部工程验收前进行。

详解：给出采用本方法检验外墙节能构造的时间，即应在外墙施工完工后、节能分部工程验收前进行。

钻芯检验外墙节能构造的取样部位和数量，应遵守下列规定：1、取样部位应由监理(建设)与施工双方共同确定，不得在外墙施工前预先确定；2、取样位置应选取节能构造有代表性的外墙上相对隐蔽的部位,并宜兼顾不同朝向和楼层；取样位置必须确保钻芯操作安全，且应方便操作。

3、外墙取样数量为一个单位工程每种节能保温做法至少取３个芯样。

取样部位宜均匀分布，不宜在同一个房间外墙上取2个或2个以上芯样。

详解：给出钻芯检验外墙节能构造的取样部位和数量规定;实施时应事先制定方案,在确定取样部位后在图纸上加以标注。

钻芯检验外墙节能构造应在监理（建设）人员见证下实施。

外墙节能构造的钻芯检验为见证检验;见证人员为监理或建设单位人员。

三、钻芯检验外墙节能构造可采用空心钻头,从保温层一侧钻取直径70mｍ的芯样。

钻取芯样深度为钻透保温层到达结构层或基层表面,必要时也可钻透墙体。

当外墙表层坚硬不易钻透时,也可局部剔除坚硬面层后钻取芯样。

但钻芯后应恢复剔除前原有外墙的表面装饰层。

详解:给出钻芯检验外墙节能构造的方法;建议钻取直径7０mｍ的芯样；四、钻取芯样深度只需要钻透保温层到达结构层或基层表面即可。

外墙保温取芯厚度设计值
外墙保温取芯厚度的设计值会根据具体的保温材料和要求进行确定。

一般来说，保温取芯厚度需要考虑以下几个因素：
1. 热传导要求：根据建筑的热工性能要求，确定外墙的保温层需要达到的热传导系数。

热传导系数越小，保温层的厚度一般需要增加。

2. 环境温度和地区气候条件：不同地区的气候条件和环境温度对外墙保温层的要求不同。

在寒冷地区，为了保持室内的热量不易散失，保温层的厚度一般会增加。

3. 保温材料的热性能：根据保温材料的导热系数和热传导特性，确定外墙保温层的厚度。

常见的外墙保温材料包括聚苯板、聚氨酯板、岩棉板等，不同材料的导热系数不同，厚度的设计值也会有所差异。

4. 结构可行性和建筑审美要求：除了考虑热工性能外，还需要考虑外墙保温层的结构可行性和对建筑外观的影响。

保温层的厚度不能过大，以保证其结构稳定性和对建筑外观的影响。

总之，外墙保温取芯厚度的设计值需要综合考虑建筑的热工性能要求、环境温度、保温材料的热性能和建筑审美要求等因素来确定。

建议在设计过程中，可以咨询专业的建筑工程师或保温材料供应商，以确保设计值的准确性和可行性。

外墙保温三项性能现场检测见证取样标准（保温层构造、抗冲击、粘结强度）一、基层与胶粘剂抗拉强度检验：1、适用范围：膨胀聚苯板薄抹灰外墙外保温系统的外墙体系。

依据标准JGJ144-2004《外墙外保温工程基数规程》 JGJ110-2008《建筑工程饰面砖粘结强度检验标准》JGJ110-20082、取样方案：采用相同材料工艺和施工做法的墙面，每500～1000m2面积划分一个检验批，不足500 m2也为一个检验批。

检验批的化分也可根据与施工流程相一致且方便与验收的原则，由施工单位与监理（建设）单位共同商定。

根据检验批次在每种类型的基层墙体表面上区5处代表性的部位分别涂有胶粘剂，面积为3～4dm2 ,厚度为5～8mm，干燥后按标准JGJ110规定进行试验，断缝应从胶粘剂表切割至基层表面。

二、系统抗冲击性检验：1、适用范围：用于新建居住建筑的混凝土和砌体结构外墙保温工程。

依据标准JGJ144-2004《外墙外保温工程基数规程》2、取样方案：建筑物首层墙面以及门窗口等易受碰撞部位10J级建筑物二层以上墙面等不易受碰撞部位 3J 以上两级试验各取10个冲击点三、外墙节能构造钻芯检验：1、适用范围：带有保温层的建筑外墙其节能构造是否符合设计要求。

应在外墙施工完工后、节能分部工程验收前进行。

依据标准GB50411-2007《建筑节能工程施工质量验收规范》2、取样部位应由监理（建设）单位与施工双方共同确定，不得在外墙施工前预先确定；取样部位应选有代表性的外墙上相对隐蔽的部位，并兼顾不同朝向的和楼层，易操作的部位；取样数量为一个单位工程每种节能保温做法至少取3个芯样，取样部位应均匀分部，不宜在同一个房间外墙上取2个或2个以上芯样；钻芯检验外墙节能构造应在监理（建设）人员见证下实施。
