钻芯取样法检测PHC桩桩身混凝土强度

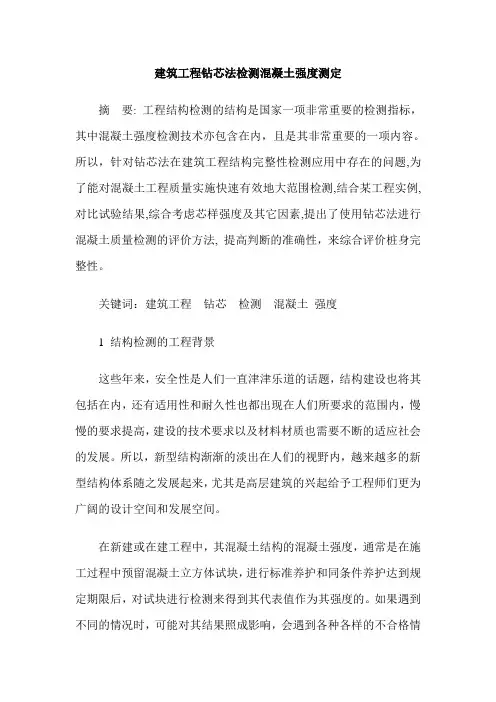

建筑工程钻芯法检测混凝土强度测定摘要: 工程结构检测的结构是国家一项非常重要的检测指标，其中混凝土强度检测技术亦包含在内，且是其非常重要的一项内容。

所以，针对钻芯法在建筑工程结构完整性检测应用中存在的问题,为了能对混凝土工程质量实施快速有效地大范围检测,结合某工程实例,对比试验结果,综合考虑芯样强度及其它因素,提出了使用钻芯法进行混凝土质量检测的评价方法, 提高判断的准确性，来综合评价桩身完整性。

关键词：建筑工程钻芯检测混凝土强度1 结构检测的工程背景这些年来，安全性是人们一直津津乐道的话题，结构建设也将其包括在内，还有适用性和耐久性也都出现在人们所要求的范围内，慢慢的要求提高，建设的技术要求以及材料材质也需要不断的适应社会的发展。

所以，新型结构渐渐的淡出在人们的视野内，越来越多的新型结构体系随之发展起来，尤其是高层建筑的兴起给予工程师们更为广阔的设计空间和发展空间。

在新建或在建工程中，其混凝土结构的混凝土强度，通常是在施工过程中预留混凝土立方体试块，进行标准养护和同条件养护达到规定期限后，对试块进行检测来得到其代表值作为其强度的。

如果遇到不同的情况时，可能对其结果照成影响，会遇到各种各样的不合格情况，或对其结果存在不同的意见时；可以采用非破损或局部破损的检测方法对现场实体进行检测。

所以，我们通常检测混凝土的强度采用钻芯法。

2 钻芯法检测混凝土强度钻芯法检测混凝土强度是一种直观的检测方法。

它在既有建筑物的混凝土结构构件的研究中被广泛应用。

为了比较清楚的看到混凝土的抗压强度的大小，这就需要借助新的测量方法，而钻芯法就是这样的测量方法，他是直接从被测量的物体内抽取其中的一部分进行测量，而估计整体的抗压强度，也可以说他是一部分来估计整体。

一般情况下，在对芯样试件抗压强度试验后，也通常在别的地方上也起到一定的用处，应用在物理、化学的分析上。

在己建混凝土结构上钻取芯样进行抗压强度试验是目前构件内部状况直观检验和强度评定的最好方法。

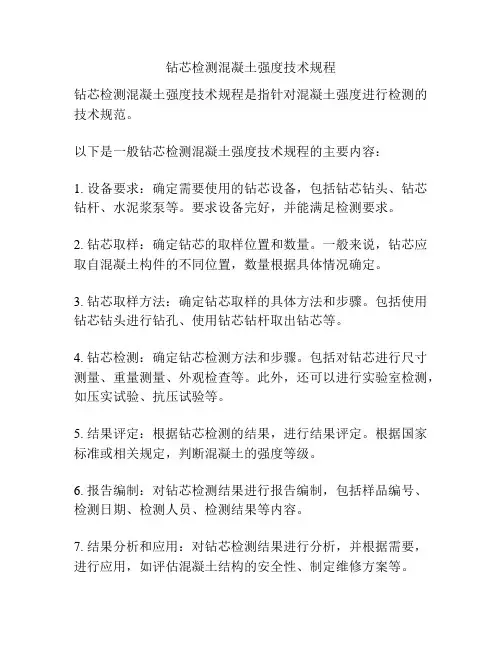

钻芯检测混凝土强度技术规程
钻芯检测混凝土强度技术规程是指针对混凝土强度进行检测的技术规范。

以下是一般钻芯检测混凝土强度技术规程的主要内容：
1. 设备要求：确定需要使用的钻芯设备，包括钻芯钻头、钻芯钻杆、水泥浆泵等。

要求设备完好，并能满足检测要求。

2. 钻芯取样：确定钻芯的取样位置和数量。

一般来说，钻芯应取自混凝土构件的不同位置，数量根据具体情况确定。

3. 钻芯取样方法：确定钻芯取样的具体方法和步骤。

包括使用钻芯钻头进行钻孔、使用钻芯钻杆取出钻芯等。

4. 钻芯检测：确定钻芯检测方法和步骤。

包括对钻芯进行尺寸测量、重量测量、外观检查等。

此外，还可以进行实验室检测，如压实试验、抗压试验等。

5. 结果评定：根据钻芯检测的结果，进行结果评定。

根据国家标准或相关规定，判断混凝土的强度等级。

6. 报告编制：对钻芯检测结果进行报告编制，包括样品编号、检测日期、检测人员、检测结果等内容。

7. 结果分析和应用：对钻芯检测结果进行分析，并根据需要，进行应用，如评估混凝土结构的安全性、制定维修方案等。

需要注意的是，具体的钻芯检测混凝土强度技术规程可能会因地区、行业、工程要求等原因而有所不同，以上仅为一般规程的主要内容。

在具体工程中，应参考相关的国家标准、行业规范和工程要求进行具体的技术规程制定。

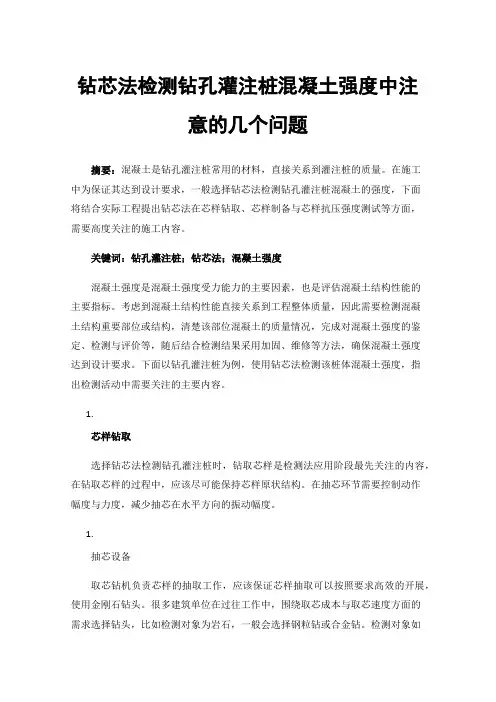

钻芯法检测钻孔灌注桩混凝土强度中注意的几个问题摘要：混凝土是钻孔灌注桩常用的材料，直接关系到灌注桩的质量。

在施工中为保证其达到设计要求，一般选择钻芯法检测钻孔灌注桩混凝土的强度，下面将结合实际工程提出钻芯法在芯样钻取、芯样制备与芯样抗压强度测试等方面，需要高度关注的施工内容。

关键词：钻孔灌注桩；钻芯法；混凝土强度混凝土强度是混凝土强度受力能力的主要因素，也是评估混凝土结构性能的主要指标。

考虑到混凝土结构性能直接关系到工程整体质量，因此需要检测混凝土结构重要部位或结构，清楚该部位混凝土的质量情况，完成对混凝土强度的鉴定、检测与评价等，随后结合检测结果采用加固、维修等方法，确保混凝土强度达到设计要求。

下面以钻孔灌注桩为例，使用钻芯法检测该桩体混凝土强度，指出检测活动中需要关注的主要内容。

1.芯样钻取选择钻芯法检测钻孔灌注桩时，钻取芯样是检测法应用阶段最先关注的内容，在钻取芯样的过程中，应该尽可能保持芯样原状结构。

在抽芯环节需要控制动作幅度与力度，减少抽芯在水平方向的振动幅度。

1.抽芯设备取芯钻机负责芯样的抽取工作，应该保证芯样抽取可以按照要求高效的开展，使用金刚石钻头。

很多建筑单位在过往工作中，围绕取芯成本与取芯速度方面的需求选择钻头，比如检测对象为岩石，一般会选择钢粒钻或合金钻。

检测对象如果是混凝土灌注桩，考虑到桩体内为花岗岩等坚硬骨料，在钻头选择方面以金刚石为首选。

因为钢粒钻或合金钻容易使芯样受到扰动，会破坏混凝土结构，降低芯样的抗压强度[1]。

1.取芯部位取芯时位置的选择尤为重要，当钻芯孔为1个时，宜在距桩中心10cm～15cm 的位置开孔；当钻芯孔为2个或2个以上时，开孔位置宜在距桩中心0.15d～0.25d内均匀对称布置。

在取芯环节不能选择桩中心位置，选择的样本需要具备代表性，可以反映灌注桩混凝土强度，确定取样位置时必须避开钢筋。

科学的控制钻机，选择便于钻进的姿势开展工作。

另外，应该在取芯后快速推进压浆补孔的工作，可以规避灌注桩出现质量问题。

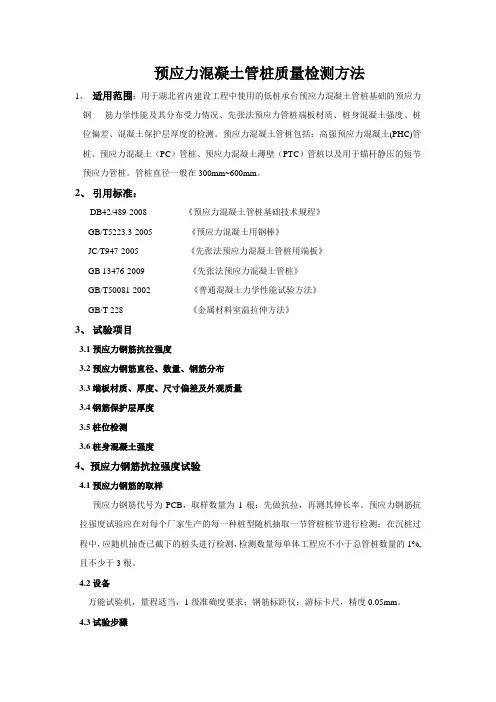

预应力混凝土管桩质量检测方法1、适用范围：用于湖北省内建设工程中使用的低桩承台预应力混凝土管桩基础的预应力钢筋力学性能及其分布受力情况、先张法预应力管桩端板材质、桩身混凝土强度、桩位偏差、混凝土保护层厚度的检测。

预应力混凝土管桩包括：高强预应力混凝土(PHC)管桩、预应力混凝土（PC）管桩、预应力混凝土薄壁（PTC）管桩以及用于锚杆静压的短节预应力管桩。

管桩直径一般在300mm~600mm。

2、引用标准：DB42/489-2008 《预应力混凝土管桩基础技术规程》GB/T5223.3-2005 《预应力混凝土用钢棒》JC/T947-2005 《先张法预应力混凝土管桩用端板》GB 13476-2009 《先张法预应力混凝土管桩》GB/T50081-2002 《普通混凝土力学性能试验方法》GB/T 228 《金属材料室温拉伸方法》3、试验项目3.1预应力钢筋抗拉强度3.2预应力钢筋直径、数量、钢筋分布3.3端板材质、厚度、尺寸偏差及外观质量3.4钢筋保护层厚度3.5桩位检测3.6桩身混凝土强度4、预应力钢筋抗拉强度试验4.1预应力钢筋的取样预应力钢筋代号为PCB，取样数量为1根；先做抗拉，再测其伸长率。

预应力钢筋抗拉强度试验应在对每个厂家生产的每一种桩型随机抽取一节管桩桩节进行检测；在沉桩过程中，应随机抽查已截下的桩头进行检测，检测数量每单体工程应不小于总管桩数量的1%,且不少于3根。

4.2设备万能试验机，量程适当，1级准确度要求；钢筋标距仪；游标卡尺，精度0.05mm。

4.3试验步骤4.3.1按金属拉伸试验要求制作600mm 左右长规定数量的试样。

4.3.2用钢筋标距仪对将进行拉伸试验的钢筋进行标距，标距0区离夹口位置至少25mm ，且标距痕迹不影响拉伸试验结果（不应在标距处脆性断裂）；采用断后伸长率时标距d L 80=，采用最大力总伸长率时标距mm L 2000=。

4.3.3按金属室温拉伸试验要求速度（速率是多少）将钢筋拉伸至断裂，记录抗拉荷载值和计算出2.0σ 值。

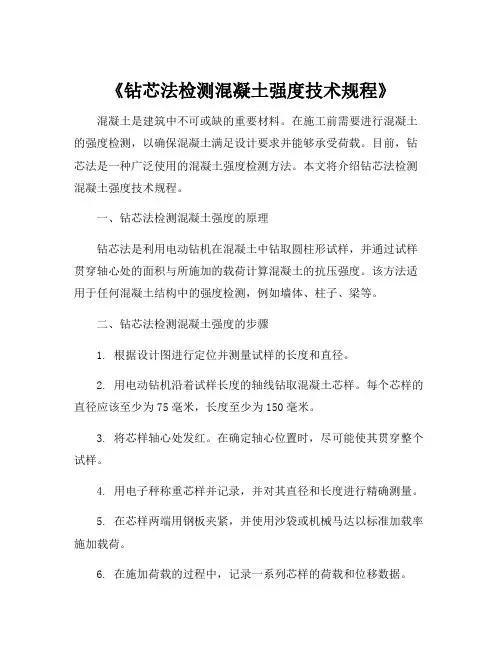

《钻芯法检测混凝土强度技术规程》混凝土是建筑中不可或缺的重要材料。

在施工前需要进行混凝土的强度检测，以确保混凝土满足设计要求并能够承受荷载。

目前，钻芯法是一种广泛使用的混凝土强度检测方法。

本文将介绍钻芯法检测混凝土强度技术规程。

一、钻芯法检测混凝土强度的原理钻芯法是利用电动钻机在混凝土中钻取圆柱形试样，并通过试样贯穿轴心处的面积与所施加的载荷计算混凝土的抗压强度。

该方法适用于任何混凝土结构中的强度检测，例如墙体、柱子、梁等。

二、钻芯法检测混凝土强度的步骤1. 根据设计图进行定位并测量试样的长度和直径。

2. 用电动钻机沿着试样长度的轴线钻取混凝土芯样。

每个芯样的直径应该至少为75毫米，长度至少为150毫米。

3. 将芯样轴心处发红。

在确定轴心位置时，尽可能使其贯穿整个试样。

4. 用电子秤称重芯样并记录，并对其直径和长度进行精确测量。

5. 在芯样两端用钢板夹紧，并使用沙袋或机械马达以标准加载率施加载荷。

6. 在施加荷载的过程中，记录一系列芯样的荷载和位移数据。

7. 将荷载和位移数据绘制成一个荷载-位移曲线。

8. 从荷载-位移曲线中确定所需的特征点，例如松散点和峰值点。

根据这些点计算出混凝土的抗压强度。

三、钻芯法检测混凝土强度的注意事项1. 在进行钻芯法检测之前，必须对试样进行充分湿润，以防止其在钻取过程中出现裂缝。

2. 在进行试验时，应遵循国家相关标准。

3. 为了确保测量的准确性，应使用精密的测量工具。

四、结语钻芯法是一种可靠的混凝土强度检测方法。

通过上述步骤和注意事项，可以在建筑施工前对混凝土的强度进行准确测试，确保其能够承受设计荷载。

如有需要，可以请专业人员来进行钻芯法检测，以确保检验结果的准确性和可靠性。

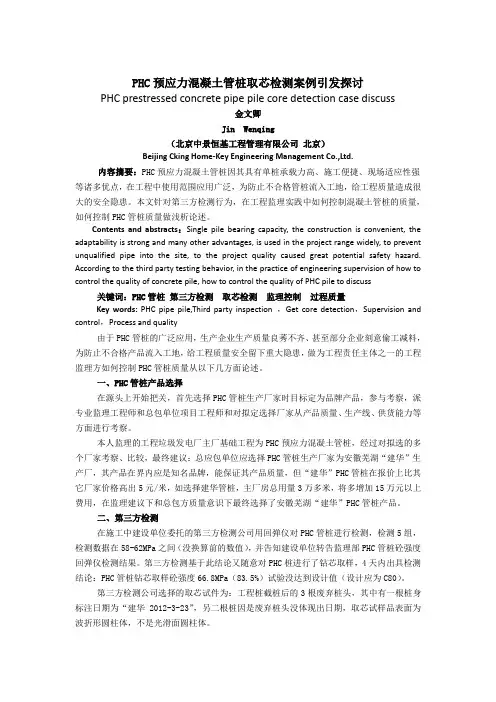

PHC预应力混凝土管桩取芯检测案例引发探讨PHC prestressed concrete pipe pile core detection case discuss金文卿Jin Wenqing（北京中景恒基工程管理有限公司北京）Beijing Cking Home-Key Engineering Management Co.,Ltd.内容摘要：PHC预应力混凝土管桩因其具有单桩承载力高、施工便捷、现场适应性强等诸多优点，在工程中使用范围应用广泛，为防止不合格管桩流入工地，给工程质量造成很大的安全隐患。

本文针对第三方检测行为，在工程监理实践中如何控制混凝土管桩的质量，如何控制PHC管桩质量做浅析论述。

Contents and abstracts：Single pile bearing capacity, the construction is convenient, the adaptability is strong and many other advantages, is used in the project range widely, to prevent unqualified pipe into the site, to the project quality caused great potential safety hazard. According to the third party testing behavior, in the practice of engineering supervision of how to control the quality of concrete pile, how to control the quality of PHC pile to discuss 关键词：PHC管桩第三方检测取芯检测监理控制过程质量Key words: PHC pipe pile,Third party inspection ，Get core detection，Supervision and control，Process and quality由于PHC管桩的广泛应用，生产企业生产质量良莠不齐、甚至部分企业刻意偷工减料，为防止不合格产品流入工地，给工程质量安全留下重大隐患，做为工程责任主体之一的工程监理方如何控制PHC管桩质量从以下几方面论述。

编号：ZF140001钻芯法检测混凝土强度检当涂县建科工程质量检测试验所一、工程概况当涂冠景?御澜湾住宅小区工程10 楼，主体十八层，框剪结构。

二、委托检测项目混凝土钻芯三、检测原因混凝土标养试块抗压强度未达到设计强度四、委托检测部位9#灌注桩五、检测依据《钻芯法检测混凝土强度技术规程》CECS 03 ：2007六、检测要求6.1 钻取芯样及芯样加工、测量的主要设备与仪器均应有产品合格证，计量器具应有检定证书并在有效使用期内；6.2 检测设备：钻芯机、冲击钻、补平装置、游标卡尺；6.3 芯样应在结构或构件的下列部位钻取：a 结构或构件受力较小的部位；b 混凝土强度质量具有代表性的部位；c 便于钻芯机安放与操作的部位；d 避开主筋、预埋件和管线的位置。

七、受检构件的选取7.1 □钻芯法确定检验批的混凝土强度推定值时，芯样应从检测批的结构构件中随机抽取，芯样试件的数量应根据检验批的容量确定，标准芯样试件的最小样本量不宜少于15 个，小直径芯样试件的最小样本量应适当增加（每个芯样应取自一个构件或结构的局部部位）；7.2 □ 钻芯确定单个构件的混凝土强度推定值时，有效芯样试件的数量不应少于 3 个；对于较小构件，有效芯样试件的数量不得少于 2 个；7.3 芯样规格：标准试件，其公称直径不宜小于骨料最大粒径的3 倍；也可采用小直径芯样试件，但其公称直径不应小于70mm 且不得小于骨料最大粒径的 2 倍。

八、实施检测8.1芯样钻取（工程现场）a 钻取芯样时应将钻芯机固定，并应控制进钻的速度；b 当所取芯样高度和质量不能满足要求时，则应重新钻取芯样；c 取出的芯样应由参与选取的各方共同标记，保证芯样的真实性；d 芯样应采取保护措施，避免在运输和贮存中损坏；e 芯样试件内不宜含有钢筋，不能满足此项要求时，抗压试件应符合下列要求：标准芯样试件，每个试件内最多只允许有二根直径小于10mm的钢筋；公称直径小于100mm的芯样试件，每个试件内最多只允许有一根直径小于10mm的钢筋；芯样内的钢筋应与芯样试件的轴线基本垂直并离开端面10mm以上；8.2 芯样的加工（试验室）8.2.1 抗压芯样试件锯切的高度与直径之比（H/d ）应在0.95～1.05之间；8.2.2 芯样应用环氧胶泥或聚合物水泥砂浆补平，抗压强度低于40MPa的芯样试件，可采用水泥砂浆、水泥净浆或聚合物水泥砂浆补平，补平层厚度不宜大于5mm；也可采用硫磺胶泥补平，补平层厚度不宜大于 1.5mm；8.2.3 补平的芯样应进行养护。

钻芯法检测基桩实施细则一、编制依据本细则依据《建设工程质量专项检测操作规程》（DBJ14-044.1～11-2007 J10959-2007)编制。

《建筑基桩检测技术规范》JGJ106-2003编制。

二、编制目的为正确进行钻芯法检测混凝土桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状，保证检测的精度，制定本细则。

三、适用范围本细则适用于检测混凝土桩的桩长、桩身混凝土强度、桩底沉渣厚度和桩身完整性，判定或鉴别桩端持力层岩土性状。

对混凝土灌注桩进行钻芯检测时，受检桩桩径不得小于800mm、长径比不得大于30.为检测混凝土灌注桩桩身上部的混凝土质量，钻心法检测可不受桩径和桩长比的限制。

混凝土灌注桩出现下列情况之一，可按本细则进行检测：1）对于端承型大直径混凝土灌注桩，当受设备和现场条件限制无法进行承载力检测时。

2）由于没有预埋声测管或声测管堵塞无法进行声波透射法检测时。

3）对于嵌岩桩，桩底时域反射信号为单一反射波且与锤击脉冲信号同向时，可按本细则方法进行检测验证。

4）当出现实测信号复杂，无规律，无法对桩身完整性类别进行准确评价时，或对于设计桩身基面渐变或多变，且变化幅度较大的混凝土灌注桩时，可按本细则对桩进行检测验证。

．5）对低应变法检测中不能明确完整性类别的桩或Ⅲ类桩，可据情况，按本细则进行验证检测。

6）当采用低应变法、声波透射法抽检桩身完整性所发现的Ⅲ、Ⅳ类桩之和大于抽检桩数的20%时，可按本细则方法，在未检桩中继续扩大抽检。

四、操作人员检测人员应经过培训，通过国家认证的专项检测考试，具有相应的资质。

五、仪器设备钻取芯样及芯样加工的主要设备、仪器均应有产品合格证。

1、钻芯机1.1钻芯机应具有足够的刚度，操作灵活，固定和移动方便，并应有水冷却系统。

1.2钻取芯样时宜采用金刚石或人造金刚石薄壁钻头。

钻头胎体不得有肉眼可见的裂缝、缺边、少角、倾斜及喇叭口变形。

钻头胎体对刚体的同心度偏差不得大于0.3mm，钻头的径向跳动不大于1.5mm。

钻芯法检测桩身混凝土强度的研究摘要：建筑工程桩基施工中，混凝土桩的应用非常广泛。

由于桩基工程具有隐蔽性，如存在质量问题也不易被发现。

要保证建筑工程桩基的质量，就要做好桩身混凝土检测工作。

采用钻芯法检测桩身混凝土强度是非常必要的，这也是检测混凝土桩的重要方法。

要保证钻芯质量，就需要明确检测中所存在的问题，并采取有效的措施解决。

在此着重研究钻芯法检测桩身混凝土强度方面的问题，以供参考。

关键词：建筑工程；钻芯法；混凝土强度引言在现场施工中，采用钻芯法检测混凝土的强度是比较常用的一种。

该方法具有更直观、更精确的检测效果。

钻芯法检测内容主要包括两部分，一是钻取芯样，二是根据芯样表观质量和芯样试件强度对受检对象进行合理评价，从而判定芯样的整体质量，同时确保芯样的安全性。

对钻芯过程中的有关问题进行深入探讨，以便得到精确、可靠的检测结论。

从我省工程实践来看，采用钻芯法检测混凝土灌注桩是比较成功的。

1、钻芯法概述1.1钻芯法的检测目的在建筑工程施工中，混凝土的强度决定了施工的安全性，高品质的混凝土是施工的重要保障。

所以，在建设项目中，如何对混凝土的强度进行质量管理，是确保工程质量的一项关键措施。

与其它的测试技术比较，钻芯法具有使用简便，测试精度高的特点。

用钻孔方法检测桩身混凝土的强度，有六个方面：一是检测桩身混凝土胶结状况、有没有气孔、蜂窝、沟槽、破碎、松散或淤渣等；2、检测桩基的混凝土强度，判断其满足设计指标；3、对桩底渣层进行检测，判断其是否达到设计或技术标准；4、对桩端岩土特性进行识别，判断其满足设计指标；5、检测桩基承载层岩的强度，判断其满足设计指标；6、检测受检桩桩长度，判断工程纪录桩长的确定。

1.2钻芯法的作⽤钻芯法是一种高效的检测方法，以芯样的外观品质和芯样体的强度为依据，对检测的桩身进行了合理的评估，可以确认混凝土强度是否满足要求；对桩长、完整性、桩底沉渣、持力层的检测，可以综合判定桩的整体性能。
