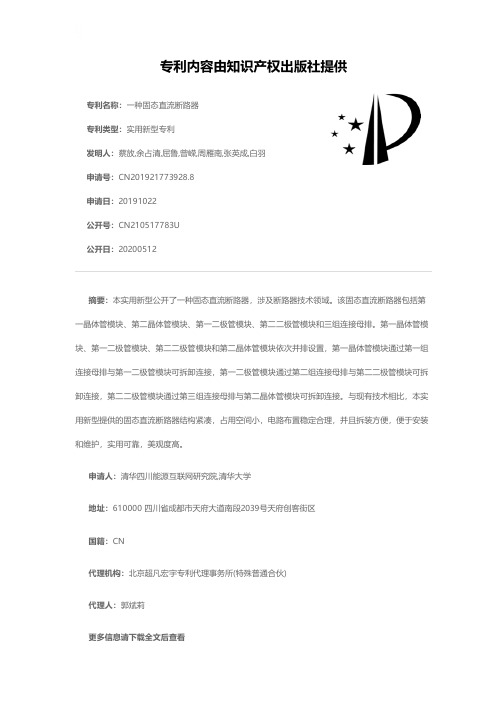

专利名称:一种固态直流断路器
专利类型:实用新型专利
发明人:蔡放,余占清,屈鲁,曾嵘,周雁南,张英成,白羽申请号:CN201921773928.8
申请日:20191022
公开号:CN210517783U
公开日:
20200512
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种固态直流断路器,涉及断路器技术领域。
该固态直流断路器包括第一晶体管模块、第二晶体管模块、第一二极管模块、第二二极管模块和三组连接母排。
第一晶体管模块、第一二极管模块、第二二极管模块和第二晶体管模块依次并排设置,第一晶体管模块通过第一组连接母排与第一二极管模块可拆卸连接,第一二极管模块通过第二组连接母排与第二二极管模块可拆卸连接,第二二极管模块通过第三组连接母排与第二晶体管模块可拆卸连接。
与现有技术相比,本实用新型提供的固态直流断路器结构紧凑,占用空间小,电路布置稳定合理,并且拆装方便,便于安装和维护,实用可靠,美观度高。
申请人:清华四川能源互联网研究院,清华大学
地址:610000 四川省成都市天府大道南段2039号天府创客街区
国籍:CN
代理机构:北京超凡宏宇专利代理事务所(特殊普通合伙)
代理人:郭斌莉
更多信息请下载全文后查看。

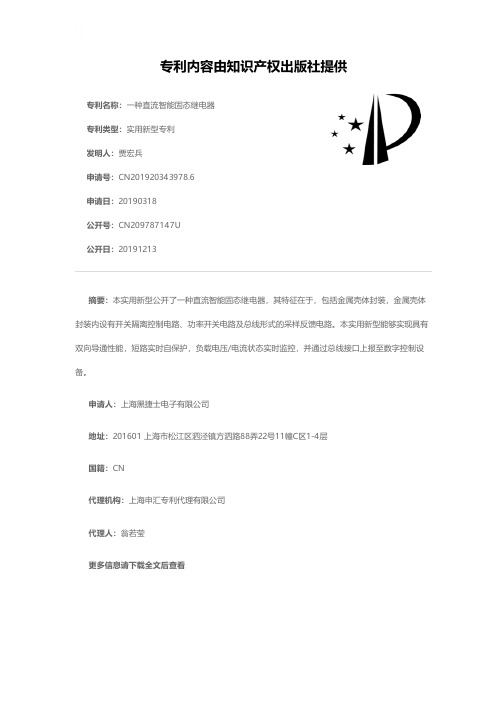

专利名称:一种直流智能固态继电器专利类型:实用新型专利
发明人:贾宏兵
申请号:CN201920343978.6
申请日:20190318
公开号:CN209787147U
公开日:
20191213
专利内容由知识产权出版社提供
摘要:本实用新型公开了一种直流智能固态继电器,其特征在于,包括金属壳体封装,金属壳体封装内设有开关隔离控制电路、功率开关电路及总线形式的采样反馈电路。
本实用新型能够实现具有双向导通性能,短路实时自保护,负载电压/电流状态实时监控,并通过总线接口上报至数字控制设备。
申请人:上海黑捷士电子有限公司
地址:201601 上海市松江区泗泾镇方泗路88弄22号11幢C区1-4层
国籍:CN
代理机构:上海申汇专利代理有限公司
代理人:翁若莹
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910245805.5
(22)申请日 2019.03.28
(71)申请人 宋晓东
地址 430040 湖北省武汉市东西湖区吴家
山街五环大道88号2栋1单元2601室
(72)发明人 宋晓东
(51)Int.Cl.
H03K 17/0812(2006.01)
H03K 17/567(2006.01)
(54)发明名称
一种直流固态继电器
(57)摘要
本发明公开了一种直流固态继电器,包括电
阻R2、发光二极管D5、光耦U2和场效应管Q3,所述
电阻R2的一端连接电阻R1和输入电压端IN+,电
阻R2的另一端连接发光二极管D5的正极,二极管
D5的负极连接二极管D4的正极、输入电压端IN -
和光耦U1内部发光二极管的负极,光耦U1内部发
光二极管的正极连接电阻R6和光耦U2内部发光
二极管的负极,本发明直流固态继电器采用功率
场效应管输出,利用控制负载的电压来给场效应
管提供栅压,并通过光耦来进行控制,实现场效
应管的导通和关断,实现了固态继电器的常开和
常闭动作。
权利要求书1页 说明书3页 附图1页CN 109995352 A 2019.07.09
C N 109995352
A
权 利 要 求 书1/1页CN 109995352 A
1.一种直流固态继电器,包括电阻R2、二极管D5、光耦U2和场效应管Q3,其特征在于,所述电阻R2的一端连接电阻R1和输入电压端IN+,电阻R2的另一端连接二极管D5的正极,二极管D5的负极连接二极管D4的正极、输入电压端IN-和光耦U1内部发光二极管的负极,光耦U1内部发光二极管的正极连接电阻R6和光耦U2内部发光二极管的负极,光耦U2内部发光二极管的正极连接电阻R1的另一端、电阻R6的另一端和二极管D4的负极;光耦U2内部光敏三极管的集电极连接电阻R4和二极管D3的负极,光耦U2内部光敏三极管的发射极连接电阻R5、电阻R8和二极管D3的正极,电阻R8的另一端连接场效应管Q3的栅极,场效应管Q3的源极连接电阻R5的另一端、二极管D2的正极、二极管D7的正极和接地端,场效应管Q3的漏极连接输出端OUTR1,光耦U1内部光敏三极管的集电极连接电阻R3、电阻R7和电阻R9,光耦U1内部光敏三极管的发射极连接电阻R9的另一端、场效应管Q2的源极、二极管D1的正极和二极管D6的正极,电阻R7的另一端连接场效应管Q3的栅极和二极管D1的负极,场效应管Q2的漏极连接输出端OUTR2。
2.根据权利要求1所述的一种直流固态继电器,其特征在于,所述二极管D5为发光二极管。
3.根据权利要求1所述的一种直流固态继电器,其特征在于,所述二极管D1、二极管D2均为稳压二极管, 二极管D3和二极管D4为开关二极管。
4.根据权利要求1所述的一种直流固态继电器,其特征在于,所述光耦U1和光耦U2的型号均为EL3H7C。
5.根据权利要求1所述的一种直流固态继电器,其特征在于,所述输入电压范围是10-30V直流电。
6.根据权利要求1所述的一种直流固态继电器,其特征在于,所述场效应管Q2和场效应管Q3的型号为IRF3205。
7.根据权利要求1-6任一所述的一种直流固态继电器,其特征在于,所述二极管D6和二极管D7为TVS二极管。
