钢结构连接、钢结构强度稳定性、钢筋支架、格构柱计算◆钢结构连接计算一、连接件类别不焊透的对接焊缝二、计算公式1．在通过焊缝形心的拉力，压力或剪力作用下的焊缝强度按下式计算：2．在其它力或各种综合力作用下，σf，τf共同作用处。
式中N──-构件轴心拉力或轴心压力，取 N＝100N；lw──对接焊缝或角焊缝的计算长度，取lw=50mm；γ─-作用力与焊缝方向的角度γ=45度；σf──按焊缝有效截面(helw)计算，垂直于焊缝长度方向的应力；hf──较小焊脚尺寸，取 hf=30mm；βt──正面角焊缝的强度设计值增大系数；取1；τf──按焊缝有效截面计算，沿焊缝长度方向的剪应力；Ffw──角焊缝的强度设计值。
α──斜角角焊缝两焊脚边的夹角或V形坡口角度；取α=100度。
s ──坡口根部至焊缝表面的最短距离，取 s=12mm；he──角焊缝的有效厚度，由于坡口类型为V形坡口，所以取he=s=12.000mm.三、计算结果1. 正应力：σf=N×sin(γ)/(lw×he)=100×sin(45)/(50×12.000)=0.118N/mm2；2. 剪应力：τf=N×cos(γ)/(lw×he)=100×cos(45)/(50×12.000)=0.118N/mm2；3. 综合应力：[(σf/βt)2+τf2]1/2=0.167N/mm2；结论:计算得出的综合应力0.167N/mm2≤对接焊缝的强度设计值ftw=10.000N/mm2，满足要求！◆钢结构强度稳定性计算一、构件受力类别：轴心受弯构件。
二、强度验算：1、受弯的实腹构件，其抗弯强度可按下式计算：Mx/γxWnx + My/γyWny ≤ f式中 Mx，My──绕x轴和y轴的弯矩，分别取100.800×106 N·mm,10.000×106 N·mm；γx, γy──对x轴和y轴的截面塑性发展系数，分别取 1.2,1.3；Wnx,Wny──对x轴和y轴的净截面抵抗矩,分别取 947000 mm3,85900 mm3；计算得：Mx/(γxWnx)+My/(γyWny)=100.800×106/(1.2×947000)+10.000×106/(1.3×85900)=178.251 N/mm2受弯的实腹构件抗弯强度=178.251 N/mm2 ≤抗弯强度设计值f=215N/mm2，满足要求！2、受弯的实腹构件，其抗剪强度可按下式计算：τmax = VS/Itw ≤ fv式中V──计算截面沿腹板平面作用的剪力,取V=10.300×103 N；S──计算剪力处以上毛截面对中和轴的面积矩,取 S= 947000mm3；I──毛截面惯性矩,取 I=189300000 mm4；tw──腹板厚度,取 tw=8 mm；计算得：τmax = VS/Itw=10.300×103×947000/(189300000×8)=6.441N/mm2受弯的实腹构件抗剪强度τmax =6.441N/mm2≤抗剪强度设计值fv = 175 N/mm2，满足要求！3、局部承压强度计算τc = φF/twlz ≤ f式中φ──集中荷载增大系数，取φ=3；F──集中荷载,对动力荷载应考虑的动力系数，取 F=0kN；tw──腹板厚度,取 tw=8 mm；lz──集中荷载在腹板计算高度上边缘的假定分布长度，取lz=100(mm)；计算得：τc = φF/twlz =3×0×103/(8×100)=0.000N/mm2局部承压强度τc =0.000N/mm2≤承载力设计值f = 215 N/mm2，满足要求！4、在最大刚度主平面内受弯的构件，其整体稳定性按下式计算：Mx/φbWx ≤ f式中Mx──绕x轴的弯矩，取100.8×106 N·mm；φb──受弯构件的整体稳定性系数,取φb= 0.9；Wx──对x轴的毛截面抵抗矩Wx,取 947000 mm3；计算得：Mx/φbwx = 100.8×106/(0.9×947000)=118.268 N/mm2≤抗弯强度设计值f= 215 N/mm2，满足要求！5、在两个主平面受弯的工字形截面构件，其整体稳定性按下式计算：Mx/φbWx + My/γyWny ≤ f式中 Mx，My──绕x轴和y轴的弯矩，分别取100.8×106 N·mm,10×106 N·mm；φb──受弯构件的整体稳定性系数,取φb= 0.9；γy──对y轴的截面塑性发展系数，取 1.3；Wx,Wy──对x轴和y轴的毛截面抵抗矩,分别取 947000 mm3, 85900 mm3；Wny──对y轴的净截面抵抗矩,取 85900 mm3计算得：Mx/φbwx +My/ γyWny =100.8×106/(0.9×947000)+10×106/(1.3×85900)=207.818 N/mm2≤抗弯强度设计值f=215 N/mm2，满足要求！◆钢筋支架计算公式一、参数信息钢筋支架（马凳）应用于高层建筑中的大体积混凝土基础底板或者一些大型设备基础和高厚混凝土板等的上下层钢筋之间。

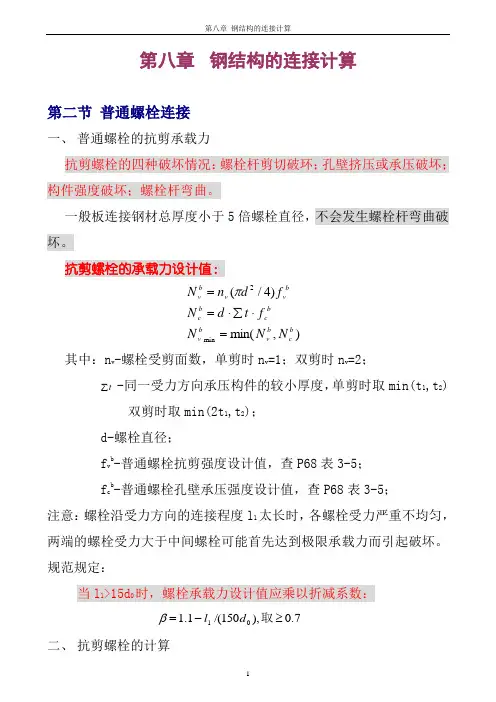

第八章 钢结构的连接计算第二节 普通螺栓连接一、 普通螺栓的抗剪承载力抗剪螺栓的四种破坏情况：螺栓杆剪切破环；孔壁挤压或承压破坏；构件强度破坏；螺栓杆弯曲。
一般板连接钢材总厚度小于5倍螺栓直径，不会发生螺栓杆弯曲破坏。
抗剪螺栓的承载力设计值：),min()4/(min2b cb v bv b c b c b v v b v N N Nf t d N f d n N =⋅∑⋅==π其中：n v -螺栓受剪面数，单剪时n v =1；双剪时n v =2；t ∑ -同一受力方向承压构件的较小厚度，单剪时取min(t 1,t 2)双剪时取min(2t 1,t 2)；d-螺栓直径；f v b-普通螺栓抗剪强度设计值，查P68表3-5； f c b -普通螺栓孔壁承压强度设计值，查P68表3-5； 注意：螺栓沿受力方向的连接程度l 1太长时，各螺栓受力严重不均匀，两端的螺栓受力大于中间螺栓可能首先达到极限承载力而引起破坏。
规范规定：当l 1>15d 0时，螺栓承载力设计值应乘以折减系数：7.0),150/(1.101≥-=取d l β二、 抗剪螺栓的计算1．构件受轴心力时，轴力N 穿过螺栓群形心，螺栓均匀受剪， 每个螺栓的剪力为：N v =N/n ，n-螺栓个数；min minmin//b v b v b v v N N n N N n N N =≥≤取2．螺栓群受扭矩Tb v i i i N y x Tr r Tr N ≤+∑=∑=)/(/22max 2max max其中：r i -第i 个螺栓离螺栓群形心的连线距离；x i 、y i -第i 个螺栓对螺栓群形心的x 坐标、y 坐标； T-螺栓群形心处的扭矩；3．螺栓群受扭受剪：扭矩T ，剪力F x ，F yn F N nF N x Fxix y Fy iy //==)/()/(2222i i i T ix i i i Tiy y x Ty N y x Tx N +∑=+∑=min 22)()(b v T ix Fx ix T iy Fy iy i N N N N N N ≤+++=其中：F x 、F y -螺栓群形心处的x 向剪力、y 向剪力；三、 抗拉螺栓的计算1．一个抗拉螺栓的承载力设计值最不利截面为螺栓有效截面，螺栓有效直径d e ，有效截面面积4/2e e d A π=d e 、A e 根据螺栓直径查P109表4-1。
钢结构节点计算是钢结构设计中的重要环节，它涉及到结构的安全性、可靠性和经济性。
以下是一些常见的钢结构节点计算方法：
1. 焊缝连接节点：焊缝连接是钢结构中最常用的连接方式之一。
在计算焊缝连接节点时，需要考虑焊缝的强度、焊缝的有效长度、焊缝的受力状态等因素。
2. 螺栓连接节点：螺栓连接节点通常用于钢结构的次要连接。
在计算螺栓连接节点时，需要考虑螺栓的直径、螺栓的数量、螺栓的预紧力等因素。
3. 梁柱节点：梁柱节点是钢结构中的重要节点之一。
在计算梁柱节点时，需要考虑节点的受力状态、节点的刚度、节点的强度等因素。
4. 支撑节点：支撑节点用于支撑钢结构的柱子或梁。
在计算支撑节点时，需要考虑支撑的类型、支撑的位置、支撑的受力状态等因素。
5. 桁架节点：桁架节点是桁架结构中的重要节点之一。
在计算桁架节点时，需要考虑节点的受力状态、节点的刚度、节点的强度等因素。
以上是一些常见的钢结构节点计算方法，具体的计算方法需要根据具体的结构形式和受力情况进行选择。
在进行钢结构节点计算时，需要遵循相关的设计规范和标准，确保结构的安全性和可靠性。
常见的钢结构计算公式钢结构是一种使用钢材构筑的建筑结构，具有高强度、刚度和耐久性。
在进行钢结构设计时，一般需要运用一系列的计算公式和方法，以确保结构的安全性和稳定性。
下面将介绍一些常见的钢结构计算公式。
1.弹性极限计算公式：在静力设计中，钢材的弹性极限可以通过以下公式计算：Fy = Ag × fy其中，Fy为弹性极限力；Ag为截面的毛面积；fy为材料的屈服点。
2.构件稳定性计算公式：钢结构构件在承受压力时会发生稳定性问题，所以需要计算其稳定性能。
常用的公式有：Pu = Fcr × Ag其中，Pu为构件的压力力；Fcr为构件的临界强度；Ag为构件的截面积。
3.弯曲计算公式：钢结构常常承受弯曲力，采用以下公式计算弯曲强度：Mcr = π² × E × I / L²其中，Mcr为构件的临界弯矩；E为弹性模量；I为截面的抵抗矩；L为构件的长度。
4.疲劳强度计算公式：钢结构在长期使用过程中可能出现疲劳破坏，需要计算其疲劳强度。
一般采用以下公式：S=K×Fs×Fc×Fi×S′其中，S为构件的疲劳强度；K为系数；Fs为构件的应力范围；Fc为理论疲劳强度调整系数；Fi为不同种类的载荷影响系数；S′为基本疲劳强度。
5.刚度计算公式：刚度是钢结构抵抗外力和变形的能力，可以通过以下公式计算：k=(4×E×I)/L其中，k为构件的刚度；E为弹性模量；I为截面的抵抗矩；L为构件的长度。
6.连接的计算公式：钢结构的连接通常通过螺栓、焊接等方式实现。
连接的承载能力可以通过以下公式计算：Rn=φ×An×Fv其中，Rn为连接的承载能力；φ为安全系数；An为焊接或螺栓连接的有效截面积；Fv为连接的剪切力。
这些是钢结构设计中一些常见的计算公式，但实际计算中还应考虑不同情景和特点，以及遵从相关的设计规范和标准。
