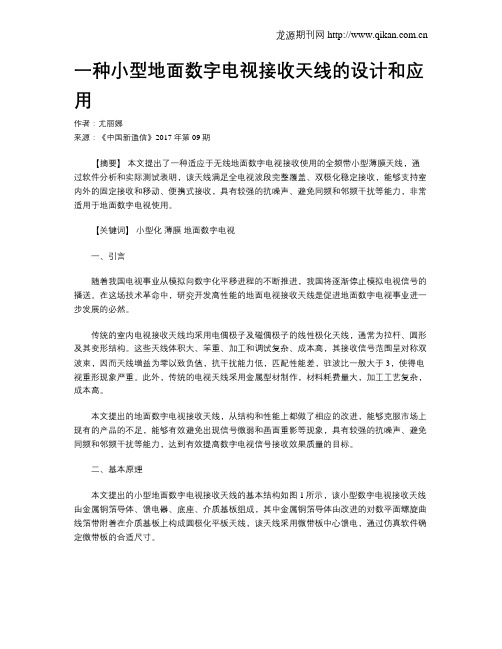

一种小型地面数字电视接收天线的设计和应用作者：尤丽娜来源：《中国新通信》2017年第09期【摘要】本文提出了一种适应于无线地面数字电视接收使用的全频带小型薄膜天线，通过软件分析和实际测试表明，该天线满足全电视波段完整覆盖、双极化稳定接收，能够支持室内外的固定接收和移动、便携式接收，具有较强的抗噪声、避免同频和邻频干扰等能力，非常适用于地面数字电视使用。
【关键词】小型化薄膜地面数字电视一、引言随着我国电视事业从模拟向数字化平移进程的不断推进，我国将逐渐停止模拟电视信号的播送。
在这场技术革命中，研究开发高性能的地面电视接收天线是促进地面数字电视事业进一步发展的必然。
传统的室内电视接收天线均采用电偶极子及磁偶极子的线性极化天线，通常为拉杆、圆形及其变形结构。
这些天线体积大、笨重、加工和调试复杂、成本高，其接收信号范围呈对称双波束，因而天线增益为零以致负值，抗干扰能力低，匹配性能差，驻波比一般大于3，使得电视重形现象严重。
此外，传统的电视天线采用金属型材制作，材料耗费量大，加工工艺复杂，成本高。
本文提出的地面数字电视接收天线，从结构和性能上都做了相应的改进，能够克服市场上现有的产品的不足，能够有效避免出现信号微弱和画面重影等现象，具有较强的抗噪声、避免同频和邻频干扰等能力，达到有效提高数字电视信号接收效果质量的目标。
二、基本原理本文提出的小型地面数字电视接收天线的基本结构如图1所示，该小型数字电视接收天线由金属铜箔导体、馈电器、底座、介质基板组成，其中金属铜箔导体由改进的对数平面螺旋曲线箔带附着在介质基板上构成圆极化平板天线，该天线采用微带板中心馈电，通过仿真软件确定微带板的合适尺寸。
根据图1建立模型，以螺旋线始端半径取10cm，螺旋率0.2为例进行仿真和实验。
本文使用的仿真软件是HFSS，能够直接给出天线的S参数、驻波比、方向图等结果。
天线实物测试使用AV3656A矢量网络分析仪。
三、仿真计算及实测结果3.1仿真结果电特性分析传统的螺旋天线随着工作频率的升高，或者螺旋线臂长的增加，辐射场由线极化逐步过渡到椭圆极化，并最终达到圆极化。
地面无线数字广播电视设计地面无线数字广播电视（DTTB）是指利用地面发射台向用户提供数字电视和广播信号的技术。
相比传统的模拟电视和广播，DTTB具有更高的画质、更多的节目选择和更快的信号传输速度，因此在全球范围内得到了广泛的推广和应用。
本文将从DTTB的设计原理、技术特点、系统架构等方面进行详细介绍，力求为读者提供全面的了解。
一、DTTB的设计原理DTTB的设计原理主要包括信号源、信号调制和调制信号的发射三个环节。
信号源是指将来自摄像头、录音棚等信号源采集到的模拟信号转换成数字信号的设备，信号调制是指将数字信号转换成调制信号的过程，发射是指将调制过的信号通过天线发射出去。
信号源方面，DTTB采用了数字信号处理技术，将模拟信号经过A/D转换器转换成数字信号，再经过压缩编码技术对信号进行压缩，以便降低信号传输的带宽和提高信号传输的效率。
这样一来，用户所接收的节目画质和音质将会得到极大的提高。
信号调制方面，DTTB采用了OFDM（正交频分复用）技术。
OFDM技术是一种将信号划分成若干个子信道，每个子信道独立传输一部分数据的技术，通过这种方式可以显著减小信道传输过程中的干扰，并且提高了信道的利用率。
OFDM技术还可以克服传统调制技术在多径传输环境下的性能衰减问题，从而保证了信号的稳定传输。
发射方面，DTTB采用了地面发射方式，通过设置不同的发射台和相应的天线，可以将信号准确、稳定地传输到用户终端设备上，从而实现数字电视和广播信号的覆盖。
DTTB的设计原理主要包括采集模拟信号、将其转换为数字信号并经过处理和压缩、采用OFDM调制技术和地面发射方式。
这些技术手段的组合使得DTTB具备了高画质、高音质、高可靠性等特点，从而满足用户对数字电视和广播的需求。
二、DTTB的技术特点1.高清画质DTTB的数字传输和压缩技术可以使得传输的视频画面更加清晰，能够满足用户对高清晰度节目的需求。
与传统的模拟电视相比，DTTB的画质有了很大的提升，用户可以享受更加逼真的视听体验。
地面波天线制作尺寸
【原创实用版】
目录
一、地面波天线简介
二、地面波天线制作工具与材料
三、地面波天线制作步骤
四、地面波天线安装与测试
五、地面波天线性能与调整
正文
一、地面波天线简介
地面波天线是一种接收地面波信号的天线，适用于接收电视、广播等信号。
地面波信号是电磁波沿地面传播的一种信号，其传播距离较短，通常在数十到数百公里范围内。
地面波天线的制作和安装相对简单，适合个人或家庭使用。
二、地面波天线制作工具与材料
制作地面波天线需要以下工具和材料：
1.铜线：长度 100cm 以上，也可以使用铁丝；
2.750 有线电视线缆：长度根据需要自行判断；
3.有线电视插座；
4.尖嘴钳、尺子和刀等常用工具。
三、地面波天线制作步骤
1.将准备的铜线弯折成以下图片所示的形状，棱长大约为每条 12cm。
2.把有线电缆剥开，将天线接在线缆上。
3.把电缆中间的线缠绕在天线形的角上，天线的另外两头插到电缆线的绝缘胶皮里面，要与铜网保持良好接触。
4.注意不要使得天线的两端接触到一起，可以使用热熔胶枪将中间部分固定。
四、地面波天线安装与测试
1.将电缆线的另一头插进电视插座里。
2.安装好之后，上机测试一下，确保天线正常工作。
3.天线可以安装在电视机上，也可以直接钉在墙上。
五、地面波天线性能与调整
1.制作好的地面波天线可能会受到信号强度、天气等因素的影响，导致搜到的台不多或者信号不好。
2.如果发现信号不好，可以尝试调整天线的角度或者位置，以获得更好的接收效果。

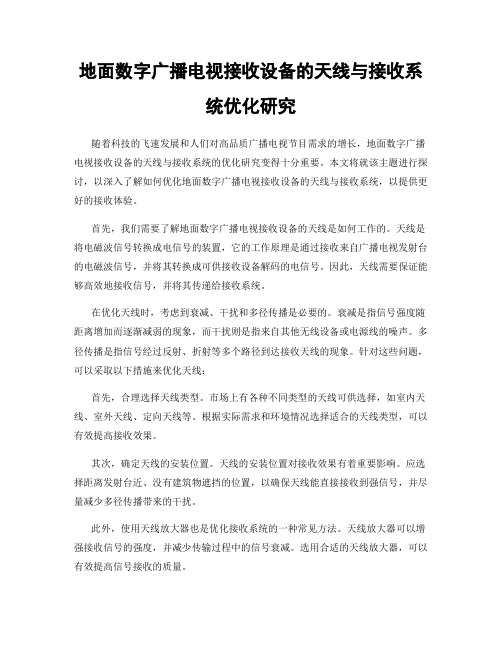

地面数字广播电视接收设备的天线与接收系统优化研究随着科技的飞速发展和人们对高品质广播电视节目需求的增长，地面数字广播电视接收设备的天线与接收系统的优化研究变得十分重要。
本文将就该主题进行探讨，以深入了解如何优化地面数字广播电视接收设备的天线与接收系统，以提供更好的接收体验。
首先，我们需要了解地面数字广播电视接收设备的天线是如何工作的。
天线是将电磁波信号转换成电信号的装置，它的工作原理是通过接收来自广播电视发射台的电磁波信号，并将其转换成可供接收设备解码的电信号。
因此，天线需要保证能够高效地接收信号，并将其传递给接收系统。
在优化天线时，考虑到衰减、干扰和多径传播是必要的。
衰减是指信号强度随距离增加而逐渐减弱的现象，而干扰则是指来自其他无线设备或电源线的噪声。
多径传播是指信号经过反射、折射等多个路径到达接收天线的现象。
针对这些问题，可以采取以下措施来优化天线：首先，合理选择天线类型。
市场上有各种不同类型的天线可供选择，如室内天线、室外天线、定向天线等。
根据实际需求和环境情况选择适合的天线类型，可以有效提高接收效果。
其次，确定天线的安装位置。
天线的安装位置对接收效果有着重要影响。
应选择距离发射台近、没有建筑物遮挡的位置，以确保天线能直接接收到强信号，并尽量减少多径传播带来的干扰。
此外，使用天线放大器也是优化接收系统的一种常见方法。
天线放大器可以增强接收信号的强度，并减少传输过程中的信号衰减。
选用合适的天线放大器，可以有效提高信号接收的质量。
除了天线优化，接收系统的优化也是至关重要的。
接收系统包括信号解码器、信号处理器等，它们起着将接收到的电信号转化为可供电视机播放的信号的作用。
在优化接收系统时，应考虑以下几点：首先，选择高质量的信号解码器和信号处理器。
这些设备负责解码和处理电信号，直接影响到接收质量和播放效果。
选择知名品牌的信号解码器和信号处理器可以提供更好的性能和稳定性。
其次，确保接收系统与天线的连接稳定。
地面数字广播电视接收设备的基本原理与工作原理解析地面数字广播电视接收设备，也被称为数字电视机顶盒，是广播电视节目信号转化为可视化图像和声音，并通过电视机播放的设备。
作为现代家庭电视娱乐中不可或缺的一部分，地面数字广播电视接收设备在数字化时代的广播电视领域发挥着重要的作用。
本文将对地面数字广播电视接收设备的基本原理和工作原理进行解析。
地面数字广播电视接收设备的基本原理是通过接收和解码数字广播电视信号，将信号转化为可视化图像和声音输出。
基本原理可分为两个部分，即信号接收和信号解码。
首先，我们来看信号接收的部分。
地面数字广播电视接收设备通常内置一个数字电视调谐器，它的功能类似于传统模拟电视机的调频器。
该调谐器通过天线接收地面数字广播电视信号，经过一系列信号处理和放大，将信号传送到接收设备的主板。
信号解码是地面数字广播电视接收设备中另一个重要的原理。
接收设备的主板会对接收到的信号进行解码，将数字信号解析成可视化的图像和声音。
它主要包括以下几个步骤：1. 解扰：接收设备会对接收到的数字信号进行解扰，消除传输过程中引入的噪声和干扰，以保证信号的稳定性和完整性。
2. 解码：接下来的步骤是对信号进行解码。
通过相应的解码算法，将数字信号转化为视频和音频数据。
3. 解多路复用：地面数字广播信号采用了多路复用技术，即将多个不同节目信号合并在一个载波中进行传输。
解多路复用的过程是将合并的信号分离出来，并根据用户选择的频道进行解码，以获取用户想要的特定节目。
4. 分发与输出：经过解码后，接收设备将视频和音频数据分别发送到电视机的显示屏和扬声器，最终展示给用户。
此外，地面数字广播电视接收设备通常还具备一些其他功能，如电子节目指南、远程控制和互联网连接。
这些功能是通过接收设备内部的芯片和软件实现的。
总的来说，地面数字广播电视接收设备的工作原理是基于信号接收和信号解码的基础上，通过一系列的信号处理和解码算法，将数字信号转化为可视化的图像和声音，以实现用户对数字广播电视节目的观看和享受。
地面无线数字广播电视设计地面无线数字广播电视(DTT)是一种新兴的数字广播技术，它使用基于地面的发射台将数字电视信号传输到广泛范围的接收设备上，使用户可以在任何地方观看高清电视节目。
地面无线数字广播电视技术的设计涉及到许多方面，包括信号传输、覆盖范围、接收设备等。
本文将介绍地面无线数字广播电视技术的设计要点，以及相关的技术原理和应用。
一、技术原理地面无线数字广播电视技术的设计基于数字信号传输技术和地面覆盖网络的建设。
数字电视信号通过编码和调制等技术处理成数字信号，并通过传输网传输至地面发射台。
接着，在地面发射台附近设置天线，将数字信号转换成无线信号并经由天线传输至用户接收设备。
用户接收设备再将无线信号解码成数字信号，以在电视机或其他显示设备上播放。
二、设计要点1. 信号传输技术设计在地面无线数字广播电视技术的设计中,信号传输技术是关键的一环。
目前，常用的数字电视信号传输技术主要包括地面数字电视传输(DVB-T)、地面数字多媒体广播(DMB-T)、地面数字电视复用(DVB-H)等。
这些技术都采用了先进的信号编码和调制技术，能够将高清电视信号传输到用户设备上。
在设计中要充分考虑信号传输的稳定性和高清画质，采用适当的编解码技术和调制技术，保证数字电视信号的传输质量。
2. 网络覆盖设计网络覆盖设计是地面无线数字广播电视技术设计中的另一个关键点。
在网络覆盖设计中，需要根据地理环境和地形特点来确定地面发射台的设置位置，以及安装天线的位置。
同时还需要进行频率规划和功率控制，以确保数字电视信号的覆盖范围和覆盖强度能够满足用户需求。
还需要考虑到不同地区的用户需求和用户分布情况，进行合理的网络布局和覆盖范围设计。
3. 用户接收设备设计用户接收设备是地面无线数字广播电视技术的设计中的重要组成部分。
在设计中要充分考虑到用户接收设备的性能要求和用户体验，选择合适的解码器和收听设备，确保用户能够方便地收看高清电视节目。
同时还需要在设计中考虑到用户设备的互联性和智能化，例如与手机、平板电脑等设备的连接，以及智能家居中的应用等方面。
可用于移动接收地面数字电视的天线设计1、在移动中接收数字电视，因为信号是随不同地理位置变化，而信道特性是作动态变化的，这就要求天线对不同信道的动态特性变化的稳定可靠性作出实时反映，在移动中天线须在全方位范围内保证一定的带宽和增益。
为此我们设计出一种全方位圆柱体螺旋微带天线，它把1/4波长的微带谐振器呈螺旋状地绕在具有一定厚度(h)的空心圆柱体上，其微带贴片与地板构成同轴圆柱体，体积比较短小，可以和任何载体(例如汽车)共形，同时可以设计成任何规格(50Ω，75Ω)与同轴电缆联结，不须匹配网络，且空芯内部可以安装有源电子器件。
选择具有一定厚度(h)的介质，是为了增加辐射电导使辐射对应的Qr值和总的QT值下降，从而增加带宽。
当介质基片选定后介电常数εr和损耗角正切tanδ这一对数据就同时给出，当εr减小时介质对场的“束缚”就减小，此时天线就易于辐射，但相对于天线的储能就减小，Qr值下降，频带加宽，但εr 的减小会使介质基片尺寸加大，选择大的损耗角正切才能使Qr下降频带加宽，但此时天线效率却降低很多，所以要统筹考虑。
因为εr和tanδ是频率的函数，所以选择好介质基片后要进行实测，以免设计馈电点的位置出现偏差而影响阻抗匹配。
我们选用的介质材料是聚四氟乙烯(PTFE)，按设计尺寸一次冲压而成型，然后用蒸发，离子镀铜工艺镀带线和地板。
2、对微带带宽W的确定因为带线长度λg/4与εe(等效介电常数，λg＝λ0／εe)有关，当εr 和h为已知时，W就取决于εe，可按下列公式计算：W＝C*fr(εr＋12)－12式中， fr——工作频率；C——光速；εr——相对介电常数。
数字电视一般工作在470～860MHz范围内，带宽为6～8MHz，增益在4dB左右。
当选用小于上式计算出的宽度时，其天线效率将会降低，大于上式时虽然效率较高但易产生高次模影响图像的清晰度。
为避免工程上的复杂计算，在设计微带线时对不同介质、不同尺寸的带线特性阻抗，可查阅微带天线工程手册中给出的W/h，εe，Z0值。
车载天线研制方案1. 引言车载天线是指安装在车辆上用于接收和发送无线信号的天线。
随着无线通信技术的发展，车载天线在汽车和物联网等领域扮演着重要角色。
本文将介绍车载天线的研制方案，包括设计原则、选择天线类型、布局和优化等内容。
2. 设计原则车载天线的设计需要考虑以下原则：•低蒙皮损失：车载天线应该具有较低的蒙皮损耗，以确保无线信号的高效接收和发送。
•宽频带特性：车载天线应该覆盖多个频段，并具备宽频带特性，以适应不同的通信需求。
•多天线设计：为了提高天线系统的性能和可靠性，应采用多天线设计。
多天线设计可增加接收和发送信号的强度，并提供空间分集和阵列增益等优势。
•匹配网络优化：为了确保天线和无线电设备之间的能量匹配，应对天线的阻抗进行优化，减少能量损耗和反射。
•抗干扰能力：车载天线应具备良好的抗干扰能力，以应对在车辆行驶过程中可能出现的干扰信号。
3. 天线类型选择车载天线可以使用多种类型的天线，根据不同的应用需求选择合适的天线类型。
•杆状天线：适合用于车辆的FM/AM广播接收和发送。
该类型天线具有简单的结构，易于安装和维护，并具备良好的信号接收和发送能力。
•贴片天线：适合用于车辆的GPS导航和蓝牙通信。
该类型天线具有小巧的尺寸和低的蒙皮损耗，可以方便地集成到车辆的外观中。
•圆盘天线：适合用于车辆的卫星通信和无线网络。
该类型天线具备较高的增益和覆盖范围，可以实现车辆与地面和卫星的高速通信。
4. 天线布局和优化•天线布局：车载天线应尽量避免相互干扰，并在车辆表面上均匀分布。
一般来说，应将不同类型的天线放置在车辆的不同部位，以减少互相干扰的可能性。
•天线辐射模式优化：通过调整天线的几何结构和放置位置，可以实现天线的辐射模式优化。
例如，通过增加辐射元素的数量和调整它们之间的间距，可以实现天线辐射方向的控制和优化。
•匹配网络优化：为了实现天线与无线电设备之间的能量匹配，应对天线的匹配网络进行优化。
常见的优化方法包括调整匹配网络中的电感和电容元件的数值，以及选择适当的网络拓扑结构。
地面无线数字广播电视设计地面无线数字广播电视是指将数字化的广播电视信号通过地面无线信号进行传输的技术。
它采用了OFDM（正交频分复用）和COFDM（编码正交频分复用）两种技术。
OFDM主要是通过将高速传输的数据进行分频，将信号分成多个信道进行传输，这样可以提高传输效率和抗干扰能力。
而COFDM是在OFDM信号的基础上采用编码技术增强了信号的冗余性，使得信号的抗干扰能力更强，可以在多径传播和散射影响下获得更好的性能。
1、发射站的建设地面无线数字广播电视的发射站是信号传输的重要节点之一。
发射站的建设需要考虑到发射功率、覆盖范围和设备的可靠性等因素。
在建设发射站时需要注意，首先保证发射功率和覆盖范围能够满足设定的要求；其次要遵循国家相关规定，保证发射设备符合标准化要求；另外还要保证发射设备的可靠性，确保其正常运行。
2、天线的设计天线是接收地面无线数字广播电视信号的重要设备。
天线的设计需要考虑到接收信号的频段、方向性、增益和工作环境等因素。
有关设备的选型和安装应该严格按照相关规定进行。
3、信号传输路径的规划在信号传输路径的规划中，需要考虑到地理条件、电子环境和人工因素等多个因素。
在规划过程中需要采用专业的测量设备和软件，对信道进行详细分析和评估，综合考虑各种因素制定最优的信号传输路径方案。
4、信号解调设备的运用信号解调设备是地面无线数字广播电视信号的重要接收设备，其运用需要充分考虑到设备的性能和区域的电子环境等因素。
在使用设备时，应该定期检测和维护设备，确保其正常工作。
5、网络管理与维护网络管理与维护是地面无线数字广播电视网络建设的重要组成部分。
应该建立一套全面的管理体系，对各个节点进行长期的监控和维护，确保设备和传输线路的正常运行。
总之，地面无线数字广播电视是一项非常具有前途的技术，其应用将在未来取得越来越广阔的发展空间。
未来随着技术的不断推进和人们对数字化媒体的需求日益增长，它将为广大观众带来更加丰富和多元化的媒体选项。
广播模拟电视接收装置的天线设计与优化方法随着科技的不断发展，广播模拟电视接收装置在我们日常生活中扮演着重要的角色。
然而，天线的设计与优化对于确保接收装置的性能至关重要。
在本文中，我们将讨论广播模拟电视接收装置的天线设计原理以及如何优化天线性能。
首先，我们将介绍天线设计中的一些基本原理。
天线是广播模拟电视接收装置中用于接收无线信号的关键组成部分。
它负责将电磁波转换为电流或电压信号，然后通过电缆传送到接收装置进行处理。
在设计天线时，考虑以下因素是至关重要的：1. 频率范围：不同广播和模拟电视信号在不同频段传输。
因此，天线必须能够覆盖所需的频率范围。
通常，天线的物理长度与频率呈正比关系。
2. 构造与形状：天线的外形和构造因素也会影响接收装置的性能。
一般来说，方形、圆柱形或平面天线是常用的设计形式。
3. 方向性：天线的方向性决定了它对信号的接收和发射范围。
某些应用中需要全向天线（如广播），而另一些应用则需要定向天线（如卫星电视接收）。
接下来，我们将探讨如何优化广播模拟电视接收装置的天线性能。
1. 天线位置：天线的安装位置对其性能有很大的影响。
尽量选择离电源或其他电器设备较远的位置，以避免电磁干扰对天线接收效果的影响。
2. 天线方向调整：根据你所在地区广播和模拟电视信号源的位置，调整天线的方向，使其能够更好地接收信号。
通过观察接收装置的信号强度指示器，可以找到最佳天线方向。
3. 天线高度：天线的安装高度也是优化性能的关键因素之一。
一般来说，较高的天线能够接收到更远的信号，并且减少了物体的阻挡。
4. 天线类型：选择适合你所在区域的天线类型。
不同地区的广播和模拟电视信号传输方式可能不同，因此选择适合信号传输方式的天线类型可以提高接收性能。
5. 天线指向性：如果你在接收信号时经常遇到强烈干扰，可以考虑使用有指向性的天线。
这种天线可以抑制来自其他方向的干扰信号，提高接收装置的信噪比。
6. 天线增益：天线增益是一个衡量天线性能的重要指标。
