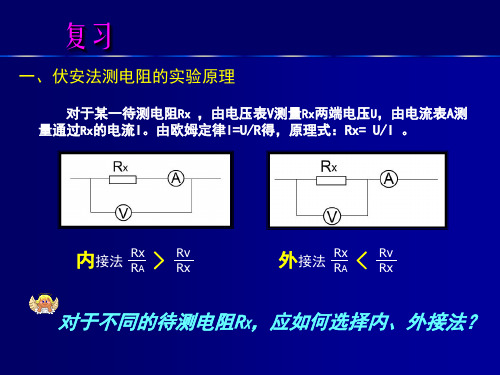

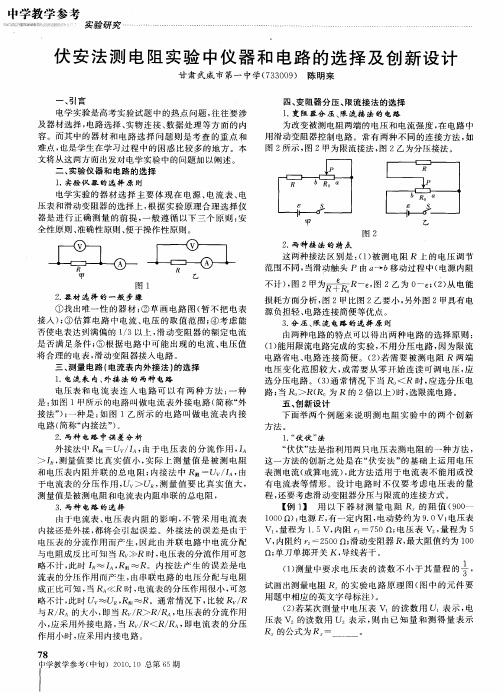

一、伏安法测电阻1、伏安法测电阻：测电阻的两种电路：电流表的外接法与内接法2、系统误差分析误差原因：因为电压表、电流表分别有分压分流的作用，它们本身的内阻会给电路造成影响从而带来误差。
电流表接入电路会分压，电压表接入会分流。
①电流表外接法1）R 测= 2）误差原因3）测量值比真实值偏 4）使用外接法的条件：②电流表内接法1）R 测= 2）误差原因3）测量值比真实值偏 4）使用内接法的条件：总结：3、电流表内外接法的判别例1：点触法①如图测电阻R，当电压表的表头P从A点，接到B点时电压表读数变化明显，应用____接法②电流表读数变化明显，应用_____接法例2：如果电流表的内阻为R A=0.03Ω,R V=2.OKΩ,要测量的电阻R大约为1.5KΩ，采用哪种接法误差更小？如果要测量的电阻R大约是2Ω，采用哪种接法更简单？并画出这两种接法.练习1：有一个未知电阻R，用下图中（A）和(B)两种电路分别对它进行测量，用A图测量时两表读数为分别为6V,6mA,用图B测量是，两表读数分别为5.9V，10mA,则用图测量电阻的误差较小，测量值，测量值比真实值偏 ,(电流表内阻很小约0.1Ω，电压表内阻很大约3000Ω)练3：先要测定一个额定电压约4V，额定电流约0.5A的小灯泡正常发光时的电阻，电压表应该选择，电流表应选择电路连接时电流表应采用接法。

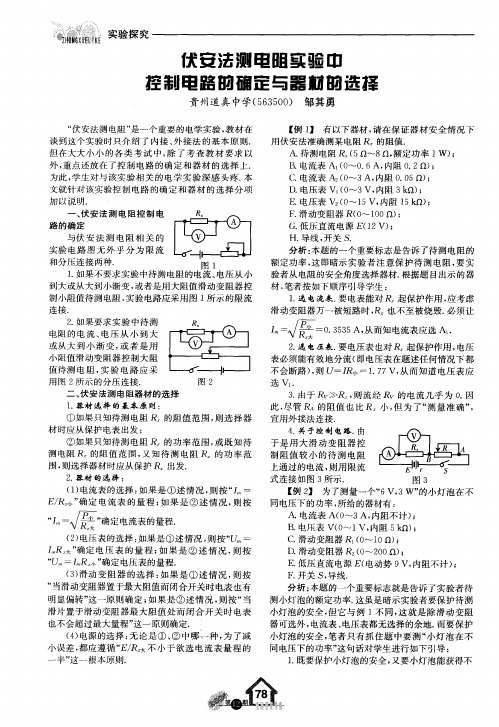

A、电压表量程是4.5V，内阻约4000ΩB、电压表量程是10V，内阻约8000ΩC、电流表量程3A，内阻约0.4ΩD、电流表量程0.6A，内阻约2Ω二、滑动变阻器的两种接法比较和选择知识要点一、滑动变阻器的两种连接方式如图所示的两种电路中，滑动变阻器（最大阻值为R0）对负载R L的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接法，图（b）电路称为分压接法．二、两种电路的比较负载R L上电压调节范围（忽略电源内阻）负载R L上电流调节范围（忽略电源内阻）相同条件下电路消耗的总功率限流接法RRRLL+E≤U L≤ERREL+≤I L≤LREEI L分压接法0≤U L≤E0≤I L≤LREE（I L＋I ap）比较分压电路调节范围较大分压电路调节范围较大限流电路能耗较小三、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取．（1）下列三种情况必须选用分压式接法①要求回路中某部分电路电流或电压实现从零开始可连续调节时，必须采用分压接法．②当用电器的电阻R L远大于滑动变阻器的最大值R0，且实验要求的电压变化范围较大（或要求测量多组数据）时，R甲乙必须采用分压接法．③若采用限流接法，即使滑动变阻器的阻值调到最大是待测电阻上的电流（或电压）仍大于电流表（或电压表）的量程，必须采用分压接法．【例1】如图所示为用伏安法测量一个定值电阻阻值的实验所需的器材实物图，器材规格如下：A．待测电阻Rx（约100Ω）B.直流毫安表（量程0-10mA,内阻50Ω）C.直流电压表（量程0-3V,内阻5KΩ）D.直流电源（输出电压4V，内阻不计）F．滑动变阻器（阻值范围0-15Ω，允许最大电流1A）根据器材的规格和实验要求，在本题的实物图上连线。
一、伏安法测电阻1．原理：根据欧姆定律R＝UI，只要测量出待测电阻R x两端的电压U及流过的电流I即可．2．测量器材：电流表、电压表34、两种电路的选择①阻值比较法：先将待测电阻的估计值与电压表、电流表内阻进行比较，若Rx较小，宜采用电流表外接法；若Rx较大，宜采用电流表内接法．简单概括为“大内偏大，小外偏小”．②临界值计算法：当R x<R V R A时，用电流表外接法．当R x>R V R A时，用电流表内接法．③实验试探法：按如图所示接好电路，让电压表的一根接线柱P先后与a、b处接触一下，如果电压表的示数有较大的变化，而电流表的示数变化不大，则可采用电流表外接法；如果电流表的示数有较大的变化，而电压表的示数变化不大，则可采用电流表内接法．二、滑动变阻器的限流式接法和分压式接法2.两种接法的适用条件(1)限流式接法适合测量阻值小的电阻(与滑动变阻器总电阻相比相差不多或比滑动变阻器的总电阻还小)．因为Rx小，限流式中滑动变阻器分得电压大，移动滑动触头调节范围大．(2)分压式接法适合测量阻值较大的电阻(比滑动变阻器的总电阻大)．因为Rx大，分压式中Rx几乎不影响电压的分配，移动滑动触头电压变化明显，便于调节3．两种接法的选择原则(1)在两种电路均可使用的情况下，应优先采用限流式接法，因为限流式接法电路简单、耗能低．(2)若采用限流式不能控制电流满足实验要求，即不论怎样调节滑动变阻器，待测电阻上的电流(或电压)都会超过电流表(或电压表)的量程，或超过待测电阻的额定电流，则必须选用分压式接法．(3)若待测电阻的阻值比滑动变阻器总电阻大得多，以致在限流电路中，滑动变阻器的滑动触头从一端滑到另一端时，待测电阻上的电流或电压变化范围不够大，不利于多次测量求平均值，此时，应改用分压式接法．(4)若实验中要求电压从零开始连续可调，则必须采用分压式接法．4、典型题一、伏安法测电阻1、如图所示是一些准备用来测量待测电阻Rx阻值的实验器材，器材及其规格列表如下：待测电阻Rx阻值在900 Ω～1 000 Ω之间电源E 具有一定内阻，电动势约9.0 V电压表V1 量程2.0 V，内阻r1＝1 000 Ω电压表V2 量程5.0 V，内阻r2＝2 500 Ω电流表A 量程3.0 A，内阻r＝0.10 Ω滑动变阻器R 最大阻值约100 Ω，额定电流0.5 A开关S、导线若干（1）为了能正常进行测量并尽可能减少测量误差，实验要求测量选用哪些电表？（2）画出余下的电路连线1.【答案】测量Rx阻值的电路如图解析由于待测电阻约为1 000 Ω，滑动变阻器阻值为100 Ω，且要使电表读数有较明显的变化，因此滑动变阻器应采用分压接法，由于加在待测电阻的最大电流约为10 mA，显然3 A的电流表不能用，因此将V1当作电流表使用．由于V1表的电压能够测量，故采用V1表内接法．时电表的读数大于其量程的一半，而且调节滑动变阻器能使电表读数有较明显的变化．请用实线代表导线，在所给的实验器材图中选择若干合适的器材，连成满足要求的测量Rx阻值的电路．2、某同学测量阻值约为25 kΩ的电阻Rx，现备有下列器材：A．电流表(量程100 μA，内阻约2 kΩ)B．电流表(量程500 μA，内阻约300 Ω)C．电压表(量程15 V，内阻约100 kΩ)D．电压表(量程50 V，内阻约500 kΩ)E．直流电源(20 V，允许最大电流1 A)F．滑动变阻器(最大值1 kΩ，额定功率1 W)G．电键和导线若干电流表应选____________，电压表应选____________．(填字母代号)该同学正确选择仪器后连接了以下电路，为保证实验顺利进行，并使测量误差尽量减小，实验前请你检查该电路，指出电路在接线上存在的问题：①____________________________________________；②_____________________________________________.2.【答案】B C①电流表应采用内接法．②滑动变阻器应采用分压式接法．（a PQ（b 解析 最大电流I m ＝E R x ＝2025×103 A ＝800 μA ，故电流表应选B.电源电动势20 V ，电压表D 的量程为50 V ，测量误差过大，故应选C.①R 0＝R A R V ＝0.3×500 kΩ＝150 kΩ<R x ，故电流表应采用内接法．②由于滑动变阻器最大阻值比被测电阻小很多，为了便于调节和为了保证电表的安全，滑动变阻器应采用分压式接法．3．太阳能是一种清洁、绿色能源。
