酚醛树脂胶粘度

。

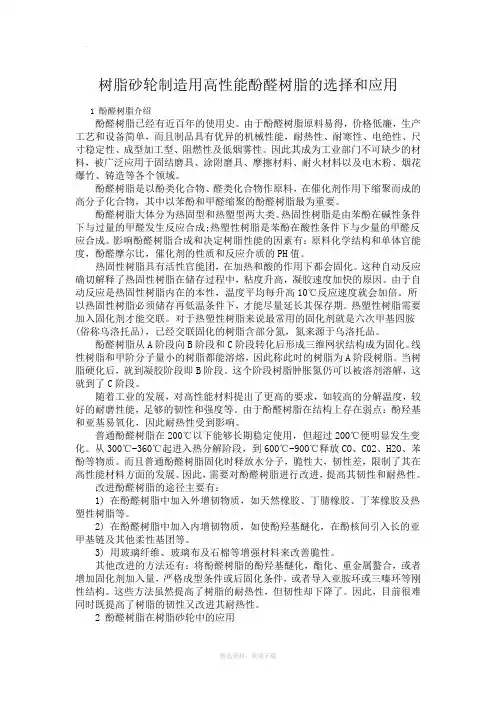

精选资料，欢迎下载 树脂砂轮制造用高性能酚醛树脂的选择和应用

1 酚醛树脂介绍

酚醛树脂已经有近百年的使用史。由于酚醛树脂原料易得，价格低廉，生产工艺和设备简单，而且制品具有优异的机械性能，耐热性、耐寒性、电绝性、尺寸稳定性、成型加工型、阻燃性及低烟雾性。因此其成为工业部门不可缺少的材料，被广泛应用于固结磨具、涂附磨具、摩擦材料、耐火材料以及电木粉、烟花爆竹、铸造等各个领域。

酚醛树脂是以酚类化合物、醛类化合物作原料，在催化剂作用下缩聚而成的高分子化合物，其中以苯酚和甲醛缩聚的酚醛树脂最为重要。

酚醛树脂大体分为热固型和热塑型两大类。热固性树脂是由苯酚在碱性条件下与过量的甲醛发生反应合成;热塑性树脂是苯酚在酸性条件下与少量的甲醛反应合成。影响酚醛树脂合成和决定树脂性能的因素有：原料化学结构和单体官能度，酚醛摩尔比，催化剂的性质和反应介质的PH值。

热固性树脂具有活性官能团，在加热和酸的作用下都会固化。这种自动反应确切解释了热固性树脂在储存过程中，粘度升高，凝胶速度加快的原因。由于自动反应是热固性树脂内在的本性，温度平均每升高10℃反应速度就会加倍。所以热固性树脂必须储存再低温条件下，才能尽量延长其保存期。热塑性树脂需要加入固化剂才能交联。对于热塑性树脂来说最常用的固化剂就是六次甲基四胺(俗称乌洛托品)，已经交联固化的树脂含部分氮，氮来源于乌洛托品。

酚醛树脂从A阶段向B阶段和C阶段转化后形成三维网状结构成为固化。线性树脂和甲阶分子量小的树脂都能溶熔，因此称此时的树脂为A阶段树脂。当树脂硬化后，就到凝胶阶段即B阶段。这个阶段树脂肿胀氮仍可以被溶剂溶解，这就到了C阶段。

随着工业的发展，对高性能材料提出了更高的要求，如较高的分解温度，较好的耐磨性能，足够的韧性和强度等。由于酚醛树脂在结构上存在弱点：酚羟基和亚基易氧化，因此耐热性受到影响。

普通酚醛树脂在200℃以下能够长期稳定使用，但超过200℃便明显发生变化。从300℃-360℃起进入热分解阶段，到600℃-900℃释放CO、C02、H2O、苯酚等物质。而且普通酚醛树脂固化时释放水分子，脆性大，韧性差，限制了其在高性能材料方面的发展。因此，需要对酚醛树脂进行改进，提高其韧性和耐热性。

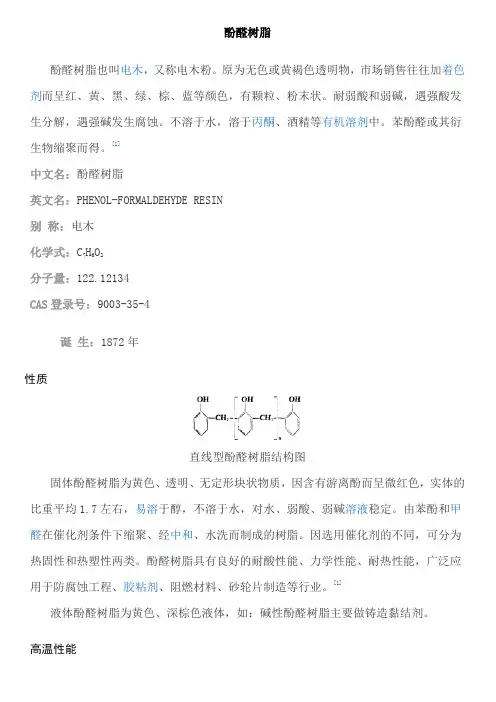

酚醛树脂 酚醛树脂也叫电木，又称电木粉。原为无色或黄褐色透明物，市场销售往往加着色剂而呈红、黄、黑、绿、棕、蓝等颜色，有颗粒、粉末状。耐弱酸和弱碱，遇强酸发生分解，遇强碱发生腐蚀。不溶于水，溶于丙酮、酒精等有机溶剂中。苯酚醛或其衍生物缩聚而得。[1]

中文名：酚醛树脂

英文名：PHENOL-FORMALDEHYDE RESIN

别 称：电木

化学式：C7H6O2

分子量：122.12134

CAS登录号：9003-35-4

诞 生：1872年

1性质

直线型酚醛树脂结构图

固体酚醛树脂为黄色、透明、无定形块状物质，因含有游离酚而呈微红色，实体的比重平均1.7左右，易溶于醇，不溶于水，对水、弱酸、弱碱溶液稳定。由苯酚和甲醛在催化剂条件下缩聚、经中和、水洗而制成的树脂。因选用催化剂的不同，可分为热固性和热塑性两类。酚醛树脂具有良好的耐酸性能、力学性能、耐热性能，广泛应用于防腐蚀工程、胶粘剂、阻燃材料、砂轮片制造等行业。[1]

液体酚醛树脂为黄色、深棕色液体，如：碱性酚醛树脂主要做铸造黏结剂。

高温性能 酚醛树脂最重要的特征就是耐高温性，即使在非常高的温度下，也能保持其结构的整体性和尺寸的稳定性。正因为这个原因，酚醛树脂才被应用于一些高温领域，例如耐火材料，摩擦材料，粘结剂和铸造行业。

酚醛树脂耐火材料

粘结强度

酚醛树脂一个重要的应用就是作为粘结剂。酚醛树脂是一种多功能，与各种各样的有机和无机填料都能相容的物质。设计正确的酚醛树脂，润湿速度特别快。并且在交联后可以为磨具、耐火材料，摩擦材料以及电木粉提供所需要的机械强度，耐热性能和电性能。

水溶性酚醛树脂或醇溶性酚醛树脂被用来浸渍纸、棉布、玻璃、石棉和其它类似的物质为它们提供机械强度，电性能等。典型的例子包括电绝缘和机械层压制造，离合器片和汽车滤清器用滤纸。

高残碳率

在温度大约为1000℃ 的惰性气体条件下，酚醛树脂会产生很高的残碳，这有利于维持酚醛树脂的结构稳定性。酚醛树脂的这种特性，也是它能用于耐火材料领域的一个重要原因。

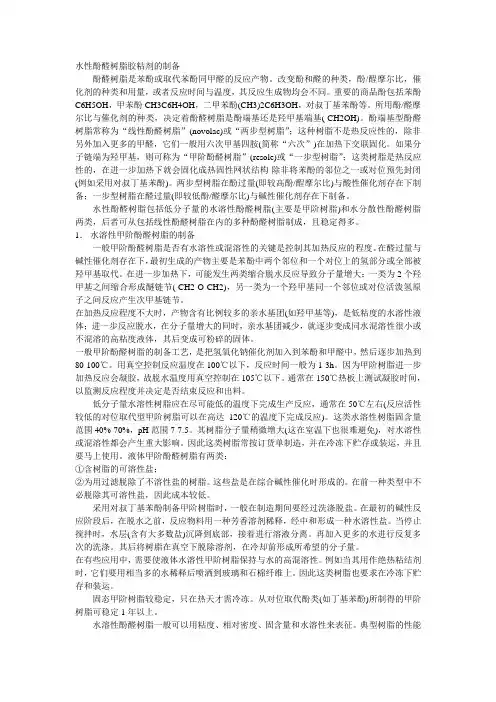

水性酚醛树脂胶粘剂的制备

酚醛树脂是苯酚或取代苯酚同甲醛的反应产物。改变酚和醛的种类，酚/酲摩尔比，催化剂的种类和用量，或者反应时间与温度，其反应生成物均会不同。重要的商品酚包括苯酚C6H5OH，甲苯酚CH3C6H4OH，二甲苯酚(CH3)2C6H3OH，对叔丁基苯酚等。所用酚/醛摩尔比与催化剂的种类，决定着酚醛树脂是酚端基还是羟甲基端基(-CH2OH)。酚端基型酚醛树脂常称为“线性酚醛树脂”(novolac)或“两步型树脂”；这种树脂不是热反应性的，除非另外加入更多的甲醛，它们一般用六次甲基四胺(简称“六次”)在加热下交联固化。如果分子链端为羟甲基，则可称为“甲阶酚醛树脂”(resole)或“一步型树脂”；这类树脂是热反应性的，在进一步加热下就会固化成热固性网状结构-除非将苯酚的邻位之一或对位预先封闭(例如采用对叔丁基苯酚)。两步型树脂在酚过量(即较高酚/酲摩尔比)与酸性催化剂存在下制备；一步型树脂在醛过量(即较低酚/醛摩尔比)与碱性催化剂存在下制备。

水性酚醛树脂包括低分子量的水溶性酚醛树脂(主要是甲阶树脂)和水分散性酚醛树脂两类，后者可从包括线性酚醛树脂在内的多种酚醛树脂制成，且稳定得多。

1． 水溶性甲阶酚醛树脂的制备

一般甲阶酚醛树脂是否有水溶性或混溶性的关键是控制其加热反应的程度。在醛过量与碱性催化剂存在下，最初生成的产物主要是苯酚中两个邻位和一个对位上的氢部分或全部被羟甲基取代。在进一步加热下，可能发生两类缩合脱水反应导致分子量增大：一类为2个羟甲基之间缩合形成醚链节(-CH2-O-CH2)，另一类为一个羟甲基同一个邻位或对位活泼氢原子之间反应产生次甲基链节。

在加热反应程度不大时，产物含有比例较多的亲水基团(如羟甲基等)，是低粘度的水溶性液体；进一步反应脱水，在分子量增大的同时，亲水基团减少，就逐步变成同水混溶性很小或不混溶的高粘度液体，其后变成可粉碎的固体。

一般甲阶酚醛树脂的制备工艺，是把氢氧化钠催化剂加入到苯酚和甲醛中，然后逐步加热到80-100℃。用真空控制反应温度在100℃以下，反应时间一般为1-3h。因为甲阶树脂进一步加热反应会凝胶，故脱水温度用真空控制在105℃以下。通常在150℃热板上测试凝胶时间，以监测反应程度并决定是否结束反应和出料。

酚醛树脂（PF树脂）研究~~

酚醛树脂(PF树脂)⾸先由德国化学家A.Bayer在1872年通过苯酚与甲醛反应制得的,⽽其⼯业化还是美国化学家

L.H.Baekeland在1909年先后发表了两项酚醛树脂胶粘剂⼯业合成专利的基础上逐步发展起来的。19世纪20年代末30年代

初,PF树脂胶粘剂开始⼴泛⽤于⽣产耐沸⽔、耐候的胶合板。如今,酚醛树脂胶粘剂以其胶接强度⾼、耐⽔、耐热、耐磨、耐化

学药品腐蚀、成本较低等优点⽽⼴泛应⽤于⽊材加⼯业,其⽤量仅次于脲醛树脂胶粘剂,特别是在⽣产耐⽔、耐候⽊制品中具有

脲醛树脂胶粘剂⽆可⽐拟的优势。另外,随着⼈们对⽊制品等甲醛释放给健康造成危害的认识的提⾼,强制性国家标准GB18580-2001《室内建筑装饰装修材料-⼈造板及其制品中甲醛释放限量》的颁布与实施,酚醛树脂胶粘剂及其胶接制品由于

较⼩的甲醛释放问题,⽽必然会得到更进⼀步的发展,将成为最有希望最终取代脲醛树脂胶粘剂的有⼒候选之⼀。然⽽,酚醛树脂

胶粘剂也存在着颜⾊深、固化后的胶层硬脆、易龟裂、成本较脲醛树脂胶粘剂贵等缺点;特别是酚醛树脂胶粘剂固化温度⾼、

固化速度慢(⼀般要在130~160℃下热压才能得到好的胶合强度),造成⽣产效率低、能量和设备消耗⼤。这些都限制了酚醛树脂

胶粘剂更⼴泛的应⽤。因此,提⾼酚醛树脂胶粘剂的固化速度、降低固化温度是⽊材加⼯业的⼀个⾮常重要的课题,决定着酚醛

树脂胶粘剂的⽣命⼒,在⼀定程度上也影响着⽊材⼯业的发展。为此,世界各国的科技⼯作者在这⼀⽅⾯进⾏了⼤量研究,取得了

可喜成果。

酚醛树脂(未特别指明的情况下,是指⽊材⼯业常⽤的碱催化条件下合成的⽔溶性热固性甲阶初期树脂)的固化速度跟树脂的甲

醛/苯酚的摩尔⽐、催化剂种类与⽤量、树脂浓度、反应程度、固化温度、固化促进剂的种类与⽤量、添加剂的种类与⽤量等

有关。

1　酚醛树脂胶粘剂合成配⽅、⼯艺改进

研究发现[1],当树脂浓度、固化温度等⼀定时,树脂的甲醛/苯酚的摩尔⽐(在⼩于3的情况下)越⾼固化速度越快。但是,随着摩尔
