免维护铅酸蓄电池的维修
免维修蓄电池具有价格低廉、携带方便、容量大等特点，在应急灯、手电、UPS电源、摩托车、电动自行车、电动三轮车等多方面得到了应用。但若使用不当，会对蓄电池造成损害，以至报废。其实只要作适当修理，多数蓄电池的容量都可等到一定程度的恢复。
一、常见问题及处理
1、免维护蓄电池（以下简称电瓶）在充电时基本不产生气泡，可以在密封状态下，省去了加酸等维护工作。但电瓶在充放电过程中要完全不产生气体是不可能的，为了释放气体，电瓶不能完全密闭。撬开电瓶上部的塑料盖板，就可以看到每个小电池上面都有一个用橡皮帽盖上的加液孔，蓄电池的水分可以通过橡皮帽蒸发出去。即使电瓶不使用，水分也会蒸发，造成电瓶容量下降，严重时电瓶就会干枯而不能充放电。对于这种电瓶，只要向电瓶添加蒸馏水或纯净水，再进行几次充放电循环，电瓶的大部分容量都可以恢复。
例：一个12V7.2Ah电瓶,使用时间不长,充电到14V后进行放电，短路电流只有300多毫安。揭开上盖检查，液已近干枯，注入蒸馏水并进行充放电循环两次，容量恢复到84%，已能正常工作。
2、电瓶在放电时，电解液的硫酸浓度和比重会下降，完全放电后，在15℃时的比重降到1.11。一般充电时比重会上升，夏天充满电后的比重为1.25~1.26，冬天为1.27~1.28。因电瓶处在密封状态，在使用时，只能根据电瓶的电压来判断是否已充好电或已放完电。6V和12V电瓶充足电后，电压分别为6.8V~7V和13.6V~14V；完全放电后，6V和12V电瓶的电压分别为5.3V和10.6V。电瓶如果过度放电或长期处于半放电状态，电瓶会硫化，硫化的电瓶不能用添加蒸馏水和常规充电的方法来消除，只有在电解液硫酸的浓度比较低时充电，硫化才能消除。
修复方法：
（1）如果电瓶硫化不严重，容量下降不多，可用小电流（0.05A或更小）对电瓶长时间充电。
（2）如果电瓶的硫化比较严重，可充电到最高电压时（6V电瓶充到7V，12V电瓶充到14V），用注射器把电瓶中的电解液抽出，再注入蒸馏水（以稀释电解液）。然后充电1~2小时后再抽出电解液，注入蒸馏水。重复以上操作，直到抽出的电解液的比重不再显著上升时为止（一般2~3次即可）。最后尽量把电解液全部抽出，再根据环境温度注入比重为1.25~1.28的硫酸，放完电再充满电，检查电液的比重，若比重较小，可再次抽出电解液并注入硫酸，重复以上操作使电解液的比重达到标准。注意注入电瓶内的电解液不宜多，待电瓶内海绵状的物质吸满电解液即可，将多余的电解液抽出，修复工作即告完成。
铅酸蓄电池使用守则
页脚内容1 铅酸蓄电池安装、使用、维护保养知识
一、蓄电池使用环境
推荐环境温度范围，AGM电池：充电10～+30℃，放电10～+40℃，储存-10～+35℃；
胶体电池：充电5～+30℃，放电5～+40℃，储存-10～35℃；
附近无明火、火花、热源等；
避开热源和阳光直射的场所；
避开潮湿、可能浸水场所，地下或水下使用需采购我司特殊结构电池；
避开完全密闭场所。
二、蓄电池的安装及使用
1、开箱及检查
搬运：
禁止在端子部位受力，防止端子损伤和密封部位裂开；
避免蓄电池倒置、遭受摔掷或冲击；
绝对避免使用钢绳等金属线类，防止蓄电池短路。
检查：包装箱、蓄电池外观——无损伤； 2、安装前注意事项
电池成组使用时建议先给电池配组，量取开路电压相同或相近的电池为一组，建议电压相差0.01V/单体为一个等级； 串联超过450V的安装时电池底部需垫上绝缘胶垫；
检查电池无异常后，将其安装在指定地点（例如电池房）；
如将电池安放在电池房，应尽可能将其放在电池房最低处；
避免将电池安装在靠近热源（如变压器）的地方；
因为电池贮存时可能产生易燃气体，安装时应避免靠近产生火花的装置（如保险丝）；
连接前，擦亮电池端子，使其呈现金属光亮；
小心导电材料短接蓄电池正负端子。 多个电池一起使用时，首先保证电池间连接正确，再将电池与充电器或负载连接。在这种情况下，电池正极应与充电器或负载的正极连接，负极与负极连接。如果电池与充电器连接不正确，充电器会被损坏，一定要注意不要连接错误。切记连接正确。
3、安装及接线
将金属安装工具（如扳手）用绝缘胶带包裹，进行绝缘处理；

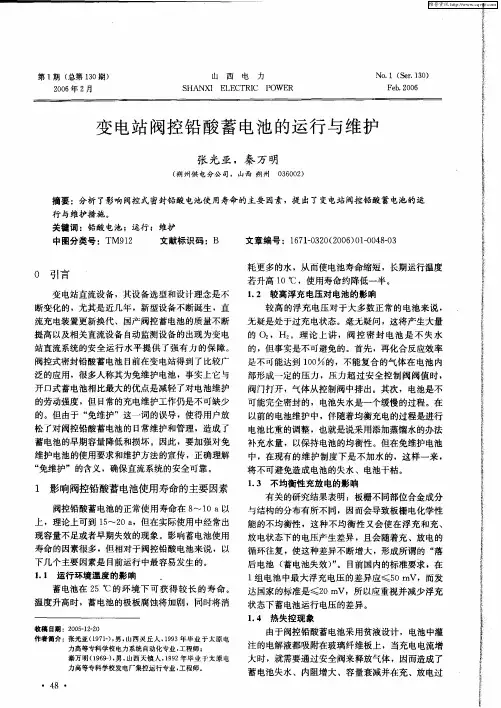

第１期（总第１３０期）
２００６年２月 山西电力
ＳＨＡＮＸＩ ＥＬＥＣＴＲＩＣ Ｐ０ＷＥＲ Ｎｏ．１（Ｓｅｔ．１３０）
Ｆｅｂ．２００６
变电站阀控铅酸蓄电池的运行与维护
张光亚，秦万明
（朔州供电分公司，山西朔州０３６００２）
摘要：分析了影响阀控式密封铅酸电池使用寿命的主要因素，提出了变电站阀控铅酸蓄电池的运
行与维护措施。
关键词：铅酸电池；运行；维护
中图分类号：ＴＭ９１２ 文献标识码：Ｂ 文章编号：１６７１—０３２０（２００６）０１—００４８—０３
０引言
变电站直流设备，其设备选型和设计理念是不
断变化的，尤其是近几年，新型设备不断诞生，直
流充电装置更新换代、国产阀控蓄电池的质量不断
提高以及相关直流设备自动监测设备的出现为变电
站直流系统的安全运行水平提供了强有力的保障。
阀控式密封铅酸蓄电池目前在变电站得到了比较广
泛的应用，很多人称其为免维护电池，事实上它与
开口式蓄电池相比最大的优点是减轻了对电池维护
的劳动强度，但日常的充电维护工作仍是不可缺少
的。但由于“免维护”这一词的误导，使得用户放
松了对阀控铅酸蓄电池的日常维护和管理，造成了
蓄电池的早期容量降低和损坏。因此，要加强对免
维护电池的使用要求和维护方法的宣传，正确理解
“免维护”的含义，确保直流系统的安全可靠。
１影响阀控铅酸蓄电池使用寿命的主要因素
阀控铅酸蓄电池的正常使用寿命在８～１０ ａ以
上，理论上可到１５￣２０ ａ，但在实际使用中经常出
现容量不足或者早期失效的现象。影响蓄电池使用
寿命的因素很多，但相对于阀控铅酸电池来说，以
下几个主要因素是目前运行中最容易发生的。
１．１运行环境温度的影响 ．
蓄电池在２５℃的环境下可获得较长的寿命。
温度升高时，蓄电池的极板腐蚀将加剧，同时将消
收稿日期：２００５－１２－２ｏ 作者简介：张光亚（１９７１－），男，山西灵丘人，１９９３年毕业于太原电 力高等专科学校电力系统自动化专业，工程师； 秦万明（１９６９－），男，山西天镇人，１９９２年毕业于太原电 力高等专科学校发电厂集控运行专业，工程师。

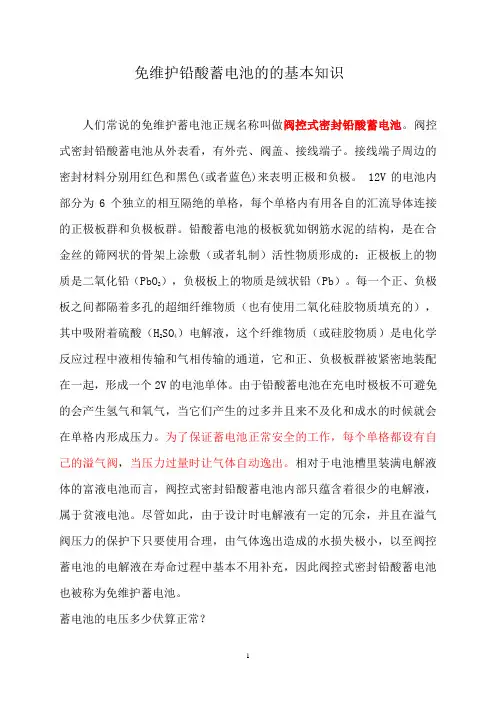

1 免维护铅酸蓄电池的的基本知识
人们常说的免维护蓄电池正规名称叫做阀控式密封铅酸蓄电池。阀控式密封铅酸蓄电池从外表看，有外壳、阀盖、接线端子。接线端子周边的密封材料分别用红色和黑色(或者蓝色)来表明正极和负极。 12V的电池内部分为6个独立的相互隔绝的单格，每个单格内有用各自的汇流导体连接的正极板群和负极板群。铅酸蓄电池的极板犹如钢筋水泥的结构，是在合金丝的筛网状的骨架上涂敷（或者轧制）活性物质形成的：正极板上的物质是二氧化铅（PbO2），负极板上的物质是绒状铅（Pb）。每一个正、负极板之间都隔着多孔的超细纤维物质（也有使用二氧化硅胶物质填充的），其中吸附着硫酸（H2SO4）电解液，这个纤维物质（或硅胶物质）是电化学反应过程中液相传输和气相传输的通道，它和正、负极板群被紧密地装配在一起，形成一个2V的电池单体。由于铅酸蓄电池在充电时极板不可避免的会产生氢气和氧气，当它们产生的过多并且来不及化和成水的时候就会在单格内形成压力。为了保证蓄电池正常安全的工作，每个单格都设有自己的溢气阀，当压力过量时让气体自动逸出。相对于电池槽里装满电解液体的富液电池而言，阀控式密封铅酸蓄电池内部只蕴含着很少的电解液，属于贫液电池。尽管如此，由于设计时电解液有一定的冗余，并且在溢气阀压力的保护下只要使用合理，由气体逸出造成的水损失极小，以至阀控蓄电池的电解液在寿命过程中基本不用补充，因此阀控式密封铅酸蓄电池也被称为免维护蓄电池。
蓄电池的电压多少伏算正常？ 2 人们常说：这个蓄电池电压是12V的。这里所说的12V是指蓄电池的最基本参数——标称电势（单位V）。一个铅酸蓄电池单格标称电势为2V，由6个单格串连起来的蓄电池标称电势就是12V。电动车使用的电源一般都是用2到5个12V的蓄电池串连组成24V、36V、48V、60V电池组，这里都是指蓄电池组的标称电势，它是由蓄电池所采用活性物质的特性决定的理论值。实际上，不同的状况下蓄电池的电压和标称电势存在差异。比如：一个标称电势为12V的正常的铅酸蓄电池在充电过程的末期，充电极化达到最大值，电压可以达到14.4V或更高一点；在放电将终了时，放电极化达到最大值，电压可以低到9V左右。而充电或者放电停止并且静置数小时后，极化电压（浓度极化）完全消失，这个12V的蓄电池的电势可以在13.8V（充满后）至11V（放完后）之间，此时的差异是蓄电池内部的活性物质状态的改变造成的。
