各种LED恒流驱动及恒流IC芯片盘点

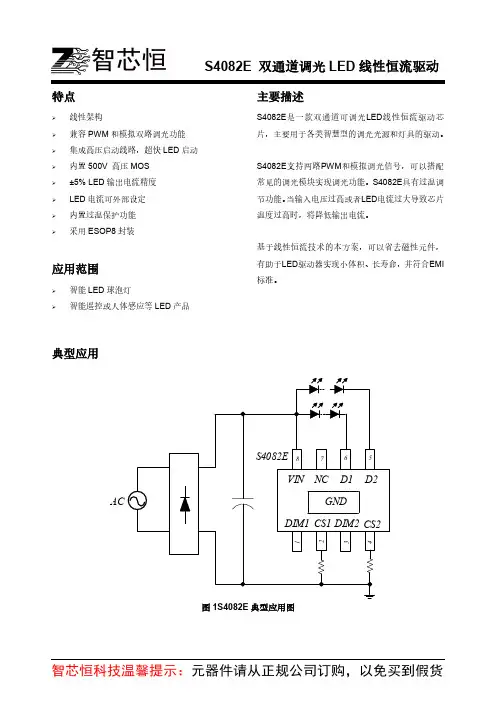

S4082E 双通道调光LED线性恒流驱动 S4082E_DS_V1p0_CN Page 1 of 7 特点  线性架构  兼容PWM和模拟双路调光功能  集成高压启动线路，超快LED启动  内置500V 高压MOS  ±5% LED输出电流精度  LED电流可外部设定  内置过温保护功能  采用ESOP8封装 应用范围  智能LED球泡灯  智能遥控或人体感应等LED产品 主要描述 S4082E是一款双通道可调光LED线性恒流驱动芯片，主要用于各类智慧型的调光光源和灯具的驱动。 S4082E支持两路PWM和模拟调光信号，可以搭配常见的调光模块实现调光功能。S4082E具有过温调节功能。当输入电压过高或者LED电流过大导致芯片温度过高时，将降低输出电流。 基于线性恒流技术的本方案，可以省去磁性元件，有助于LED驱动器实现小体积、长寿命，并符合EMI标准。 典型应用 ACS4082ENCD1DIM1D2CS2DIM2VIN1345678GNDCS12 图1S4082E典型应用图 S4082E_DS_V1p0_CN

Page 2 of 7 封装脚位图 DIM1CS1DIM2CS2VIND2D1NCGND 图2 管脚图 订购信息 型号 丝印 包装形式 S4082E S4082E XXXXX XXXX 编带 4000pcs/盘 最大工作电流 参数 范围 LED输出电流 @ 220V <40mA LED输出电流 @ 110V <100mA 管脚描述 脚位 管脚名 主要描述 1 DIM1 PWM或模拟调光信号端口1 2 CS1 LED灯串电流设定端口1 3 DIM2 PWM或模拟调光信号端口2 4 CS2 LED灯串电流设定端口2 5 D2 恒流输出端口2 6 D1 恒流输出端口1 7 NC 悬空 8 VIN 芯片电源输入端口 / GND 芯片地 应用极限参数 (Note1) 参数 范围 VIN，D1，D2 – GND -0.3V ~ 500V CS1，CS2 – GND -0.3V ~ 6V DIM1，DIM2 – GND -0.3V ~ 24V 工作结温范围 -40℃ to 150℃ 储存温度范围 -55℃ to 150℃ ESD(Note2) 2000V Note1 : 最大极限值是指超出该工作范围，芯片有可能损坏。推荐工作范围是指在该范围内，器件功能正常，但并不完全保证满足个别性能指标。电气参数定义了器件在工作范围内并且在保证特定性能指标的测试条件下的直流和交流电参数规范。对于未给定上下限值的参数，该规范不予保证其精度，但其典型值合理反映了器件性能。 Note2 :人体模型，100pF电容通过1.5kΩ电阻放电。 S4082E 双通道调光LED线性恒流驱动 S4082E_DS_V1p0_CN Page 3 of 7 电气参数(Note3, 4)（无特别说明情况下，TA =25℃） 符号 参数描述 条件 最小值 典型值 最大值 单位 芯片供电（VIN管脚） ICC 静态工作电流 VVIN=30V 200 μA BVDVIN VIN管脚击穿电压 500 V 电流采样（CS管脚） VCS1 CS1电流基准 VVIN, VD1=30V, RCS =120Ω 900 mV VCS2 CS2电流基准 VVIN, VD2=30V, RCS =120Ω 900 mV LED灯接口端（D1,D2管脚） BVD1 D1 MOS击穿电压 500 V IDSS1 D1 MOS饱和电流 120 mA BVD2 D2MOS击穿电压 500 V IDSS2 D2 MOS饱和电流 120 mA 调光信号输入端（DIM1，DIM2管脚） VADMIN_H 模拟调光信号上限 2.3 V VADMIN_L 模拟调光信号下限 0.7 V VPWM_H PWM信号高电平 2.5 V VPWM_L PWM信号低电平 0.2 V FPWM PWM信号工作频率 0.5 10 KHz RPD DIM脚内部下拉电阻 15 KΩ 过热调节 TREG 过热调节温度起点 140 ℃ Note3：典型参数值为25˚C下测得的参数标准。 Note5：规格书的最小、最大规范范围由测试保证，典型值由设计、测试或统计分析保证。 S4082E 双通道调光LED线性恒流驱动 S4082E_DS_V1p0_CN Page 4 of 7 内部结构框图 基准产生电路PWM&ADIM恒流模块一恒流模块二1DIM14CS2VREF2 GND6D15D28VINJFET SUPPLYPWM&ADIM3DIM22CS1VREF1 图3S4082E内部框图 应用信息 S4082E是一款双通道可调光LED线性恒流驱动芯片，支持两路的PWM或模拟调光信号输入，主要用于市电输入的各类调光光源和灯具的驱动。 1 供电 在系统上电后，VIN通过内部的高压JFET给芯片供电。 2 恒流控制，输出电流设置 S4082E可以通过外部电阻精确设定LED电流。 LED导通时，每串输出电流计算公式： nnREFLEDnCSVIR 其中，n=1,2。VREFn为各采样端口的基准电压。 由于散热能力的限制，建议低压120Vac输入时，最大输入功率在9W左右，高压220Vac输入时，最大输入功率在10W左右。 3过温调节功能 S4082E具有过热调节功能，在驱动电源过热时逐渐减小输出电流，从而控制输出功率和温升，使电源温度保持在设定值，以提高系统的可靠性。 S4082E 双通道调光LED线性恒流驱动 S4082E_DS_V1p0_CN Page 5 of 7 4 调光 S4082E支持PWM和模拟调光两种信号的输入并且支持双路调光。PWM调光信号经芯片内部滤波器滤波后去控制LED电流。PWM的高电平幅值建议设置在2.5V以上。模拟调光信号的调光区间为0.7V-2.3V。 S4082E DIM1端口控制D1串灯珠CS1的基准电压，DIM2端口控制D2串灯珠CS2的基准电压。通过对DIM1和DIM2的控制，调节系统两路输出电流，从而实现调光功能。 5 PCB设计 在设计S4082E PCB板时，需要注意以下事项： 1) 地线 电流采样电阻的功率地线尽可能短。Drain端和地的铺铜面积尽可能大，以减小热阻，增强芯片的散热能力。 2) 芯片散热片 芯片底部有增强散热能力的散热片，同时也是芯片的GND引脚。在设计PCB时，将散热片连接到PCB的地。同上，将散热片连接的铜皮面积尽量大，也能达到更好的散热效果。 3) 高压线 高压管脚VIN与DRAIN的走线需要尽量远离低压元器件和低压走线。 S4082E 双通道调光LED线性恒流驱动 S4082E_DS_V1p0_CN Page 6 of 7 ESOP8封装信息 Symbol Dimensions In Millimeters Dimensions In Inches Min Max Min Max A 1.35 1.65 0.053 0.065 A1 0.00 0.15 0.000 0.006 A2 1.35 1.50 0.053 0.059 b 0.38 0.47 0.015 0.019 D 4.80 5.00 0.189 0.197 D1 3.02 3.32 0.119 0.131 1.98 2.28 0.078 0.090 E 5.80 6.20 0.228 0.244 E1 3.80 4.00 0.150 0.157 E2 2.13 2.43 0.084 0.096 1.98 2.28 0.078 0.090 e 1.17 1.37 0.046 0.054 L 0.45 0.80 0.018 0.031 L1 1.04REF 0.04REF L2 0.25BSC 0.01BSC S4082E 双通道调光LED线性恒流驱动

1.低压线性恒流管方案

2.高压恒流管 CR

3.线性恒流 无电解电容方案 CN700

4.超低成本 全闭环18W以内的LED日光灯恒流方案 DU8618

5.低成本非隔离内置MOS的恒流驱动方案

6.非隔离,全电压输入,高效率LED恒流驱动方案——DU8608(36W以内)

7.单级、有源功率因数校正，高PF值，低THD——DU8966

8.低电压段降压型LED恒流驱

低压线性恒流管方案

此类恒流二极管主要应用于一些低输入电压的场合，耐压较低，体积很小。在一定的电压波动范围内保持输出电流恒定。应用简单，直接串接于LED灯串回路中，只要恒流管二端的电压不超过最大耐压范围内即可，电路具有简单、经济、可靠等特点。

非常适合用于下列二种场合

1．较低的输入电压；

2．LED的VF值变化较大；

特点：

1. 超低的启动工作电压；

2. 线路简单，可靠，成本低；

3. 并联可增大电流；

4. 恒流精度高，+/-2%以内；

型号 封装 恒定电流 耐压 恒定开启电压 适用范围

CN2420 SOD-123 20mA

24V 2.5V 灯条、模组 CN2430 SOD-123 30mA

NSI45020AT1G SOD-123 20mA

45V 5V 汽车灯、灯条等 NSI45025AT1G SOD-123 25mA

NSI45030AT1G SOD-123 30mA

NSI50010AT1G SOD-123 10mA

LC1912 SOT-23-3 Max.100mA(外接电阻可调恒定电流) 12V 1.2V G4灯、灯条、模组

LC1919 SOT-89 Max.80mA(外接电阻可调恒定电流) 50V 2.0V 汽车灯、灯条

LC1913 SOT-223 Max.300mA(外接电阻可调恒定电流) 8V 1.6V LED恒流

LC1915 SOT-23-6

TO-252 Max.500mA(外接电阻可调恒定电流) 24V 2.6V G4灯，LED恒流

LED电源四段调光方案线性驱动IC看准四段恒流驱动芯片

基于线性驱动IC市场的发展趋势及技术上的革新，目前聚泉鑫科技已经研发出了已被授予多项发明的高压四段恒流LED线性驱动IC，其首次在业内将恒流驱动的功率提升至95%以上，在一体化光电模块应用中引领行业。由于高压线性恒流LED驱动免除了电解电容和高频电感，对比开关电源有着成本低、生产安装便利、无EMI干扰、灯具寿命长、智能调光简单等先天优势，一直以来被寄予了去LED灯具开关电源的厚望。

“以目前市场上常见的四段恒流驱动芯片方案为例，灯具效率一般在95%以上”室内照明ＬＥＤ灯具，因ＬＥＤ灯珠的封装技术地不断创新而成本大幅下降；因采用高集成度、应用简洁的ＰＳＲ隔离和非隔离开关恒流电源技术，高压线性恒流电源技术而使ＬＥＤ驱动电源的成本也大幅下降；高导热塑料散热器的介入，提供了使用非隔离电源ＬＥＤ灯具新的安全技术。

四段恒流驱动芯片，一款高功率线性led灯驱动芯片,可以将LED灯珠组成多串少并的应用模式和采用无电解电容器、无变压器、电感器的直流驱动电源。这样可以将高压线性恒流电源设计在光源板上,组成“光电引擎”,将恒流驱动电源集成在LED光源板上。高压线性恒流芯片、整流桥堆和高压LED灯珠可以通过自动贴片机贴在同一块板上,机器自动化生产,大大节省人工,提高生产力。

四段恒流驱动芯片优势:

1、性价比高;

2、去掉传统AC-DC开关电源,无需电解电容、变压器等元件,提高了产品寿命;

3、功率因素(PF)全电压大于0.98;

4、电源转换效率大于90% ,无EMC问题、THD <20%

5、电源部分和光源共用PCB板;

6、直接市电输入,支持宽电压AC180-240V ;

7、结构简单,安装方便、可根据用户产品需求订制PCB板尺寸;

8、光源采用SMD2835,散热好,光衰小;

9、做成整灯可通过RoHS,CE认证;

》》》》》》》24小时咨询热线：400-9982668

TP8533D 高效率的非隔离降压LED恒流驱动芯片 V1.2 Shenzhen TPOWER Semiconductor

1 概述 TP8533D是一款高效率的非隔离降压LED恒流驱动芯片，适用于85VAC~265VAC全电压输入范围的非隔离降压型LED恒流驱动电源。 TP8533D内部集成了高精度的电流检测和恒流驱动电路，能够实现高精度的LED恒流输出和出色的线电压调整率。同时，TP8533D工作在峰值电流关断，零电流导通的电感电流临界模式下，LED输出电流并不随电感量和LED输出电压的变化而变化，从而具有优异的负载调整率和对电感量变化不敏感的优点。 TP8533D内部集成500V功率管，并采用源极驱动方式，芯片的工作电流很低，无需辅助绕组检测和供电，无需任何补偿元件，只需要很少的外围元件，即可实现高效率的LED恒流输出，极大的节约了系统的成本和体积。 TP8533D工作电压范围宽，适用于85VAC~265VAC全电压范围的交流输入。同时TP8533D集成了多种保护功能，以保证系统的稳定和可靠。包括LED开路、短路保护，CS电阻短路保护，芯片温度智能控制和芯片供电欠压保护等。 特点  内部集成500V功率管  电感电流临界模式  芯片超低工作电流  无需辅助绕组检测和供电  宽输入电压  系统工作效率高  ±5%LED输出电流精度  LED开路/短路保护  CS电阻短路保护  芯片供电欠压保护  芯片温度智能控制  对电感变化不敏感  自动重启动功能  系统BOM成本低  采用DIP8L封装 应用  LED球泡灯，蜡烛灯，玉米灯  LED日光灯，PAR灯  其它LED照明

典型应用电路

TP8533D 高效率的非隔离降压LED恒流驱动芯片 V1.2 Shenzhen TPOWER Semiconductor

2 管脚

DIP8L 管脚描述 管脚编号 管脚名称 描述
