LED灯的恒流驱动芯片介绍

实用文案

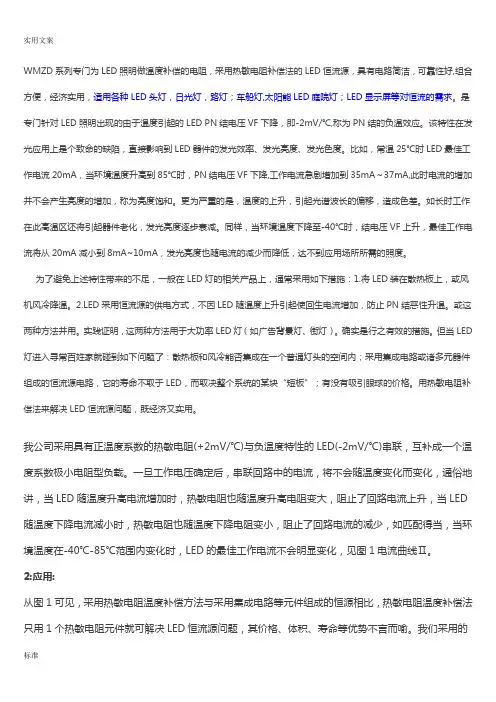

标准 WMZD系列专门为LED照明做温度补偿的电阻，采用热敏电阻补偿法的LED恒流源，具有电路简洁，可靠性好,组合方便，经济实用，适用各种LED头灯，日光灯，路灯；车船灯,太阳能LED庭院灯；LED显示屏等对恒流的需求。是专门针对LED照明出现的由于温度引起的LED PN结电压VF下降，即-2mV/℃,称为PN结的负温效应。该特性在发光应用上是个致命的缺陷，直接影响到LED器件的发光效率、发光亮度、发光色度。比如，常温25℃时LED最佳工作电流20mA，当环境温度升高到85℃时，PN结电压VF下降,工作电流急剧增加到35mA～37mA,此时电流的增加并不会产生亮度的增加，称为亮度饱和。更为严重的是，温度的上升，引起光谱波长的偏移，造成色差。如长时工作在此高温区还将引起器件老化，发光亮度逐步衰减。同样，当环境温度下降至-40℃时，结电压VF上升，最佳工作电流将从20mA减小到8mA~10mA，发光亮度也随电流的减少而降低，达不到应用场所所需的照度。

为了避免上述特性带来的不足，一般在LED灯的相关产品上，通常采用如下措施：1.将LED装在散热板上，或风机风冷降温。2.LED采用恒流源的供电方式，不因LED随温度上升引起使回生电流增加，防止PN结恶性升温。或这两种方法并用。实践证明，这两种方法用于大功率LED灯（如广告背景灯、街灯）。确实是行之有效的措施。但当LED灯进入寻常百姓家就碰到如下问题了：散热板和风冷能否集成在一个普通灯头的空间内；采用集成电路或诸多元器件组成的恒流源电路，它的寿命不取于LED，而取决整个系统的某块“短板”；有没有吸引眼球的价格。用热敏电阻补偿法来解决LED恒流源问题，既经济又实用。

我公司采用具有正温度系数的热敏电阻(+2mV/℃)与负温度特性的LED(-2mV/℃)串联，互补成一个温度系数极小电阻型负载。一旦工作电压确定后，串联回路中的电流，将不会随温度变化而变化，通俗地讲，当LED随温度升高电流增加时，热敏电阻也随温度升高电阻变大，阻止了回路电流上升，当LED随温度下降电流减小时，热敏电阻也随温度下降电阻变小，阻止了回路电流的减少，如匹配得当，当环境温度在-40℃-85℃范围内变化时，LED的最佳工作电流不会明显变化，见图1电流曲线Ⅱ。

最新LED恒流驱动芯片汇总

LED恒流驱动芯片是一种用于控制LED灯工作电流的电子器件，它可以帮助提高LED灯的亮度、节能和寿命。随着LED照明技术的发展，LED恒流驱动芯片也在不断更新和改进。以下是一些最新的LED恒流驱动芯片的汇总介绍。

1.NXPSSL5028GPH：NXPSSL5028GPH是一款数字式LED恒流驱动芯片，集成了多种电流选择和调节功能，可以实现精确的电流控制和亮度调节。该芯片可广泛应用于室内和室外LED照明产品，具有高效、稳定和可靠的特点。

2. STMicroelectronics L6924D：STMicroelectronics L6924D是一款高性能LED驱动芯片，具有高达95%的转换效率。该芯片采用恒流控制和PWM调光技术，可以实现高亮度的LED照明效果。同时，该芯片还具有热保护和电压保护功能，有效保护LED灯的使用寿命。

4. Infineon ILD8150：Infineon ILD8150是一款集成式恒流驱动芯片，适用于室内和室外LED照明产品。该芯片采用了新型的TRILINX技术，可以提供高效、低噪声和高稳定性的LED驱动效果。同时，该芯片还具有多种保护功能，如过温保护、短路保护和过电流保护等。

以上是一些最新的LED恒流驱动芯片的汇总介绍。这些芯片具有高效、稳定和可靠的特点，可以实现精确的电流控制和亮度调节，满足不同应用场景的LED照明需求。随着LED技术的不断发展，LED恒流驱动芯片将继续推陈出新，为LED照明市场带来更多创新和发展。

TP8533D 高效率的非隔离降压LED恒流驱动芯片 V1.2 Shenzhen TPOWER Semiconductor

1 概述 TP8533D是一款高效率的非隔离降压LED恒流驱动芯片，适用于85VAC~265VAC全电压输入范围的非隔离降压型LED恒流驱动电源。 TP8533D内部集成了高精度的电流检测和恒流驱动电路，能够实现高精度的LED恒流输出和出色的线电压调整率。同时，TP8533D工作在峰值电流关断，零电流导通的电感电流临界模式下，LED输出电流并不随电感量和LED输出电压的变化而变化，从而具有优异的负载调整率和对电感量变化不敏感的优点。 TP8533D内部集成500V功率管，并采用源极驱动方式，芯片的工作电流很低，无需辅助绕组检测和供电，无需任何补偿元件，只需要很少的外围元件，即可实现高效率的LED恒流输出，极大的节约了系统的成本和体积。 TP8533D工作电压范围宽，适用于85VAC~265VAC全电压范围的交流输入。同时TP8533D集成了多种保护功能，以保证系统的稳定和可靠。包括LED开路、短路保护，CS电阻短路保护，芯片温度智能控制和芯片供电欠压保护等。 特点  内部集成500V功率管  电感电流临界模式  芯片超低工作电流  无需辅助绕组检测和供电  宽输入电压  系统工作效率高  ±5%LED输出电流精度  LED开路/短路保护  CS电阻短路保护  芯片供电欠压保护  芯片温度智能控制  对电感变化不敏感  自动重启动功能  系统BOM成本低  采用DIP8L封装 应用  LED球泡灯，蜡烛灯，玉米灯  LED日光灯，PAR灯  其它LED照明

典型应用电路

TP8533D 高效率的非隔离降压LED恒流驱动芯片 V1.2 Shenzhen TPOWER Semiconductor

2 管脚

DIP8L 管脚描述 管脚编号 管脚名称 描述

行业前沿发展讲座

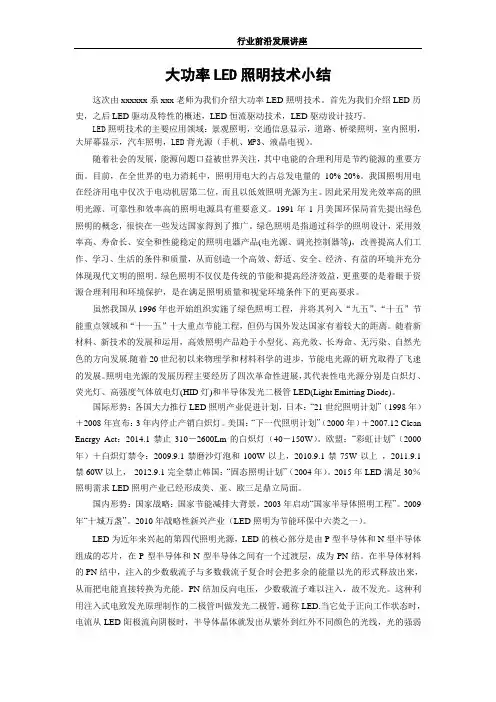

大功率LED照明技术小结

这次由xxxxxx系xxx老师为我们介绍大功率LED照明技术。首先为我们介绍LED历史，之后LED驱动及特性的概述，LED恒流驱动技术，LED驱动设计技巧。

LED照明技术的主要应用领域：景观照明，交通信息显示，道路、桥梁照明，室内照明，大屏幕显示，汽车照明，LED背光源（手机、MP3、液晶电视）。

随着社会的发展，能源问题口益被世界关注，其中电能的合理利用是节约能源的重要方面。目前，在全世界的电力消耗中，照明用电大约占总发电量的10%-20%。我国照明用电在经济用电中仅次于电动机居第二位，而且以低效照明光源为主。因此采用发光效率高的照明光源、可靠性和效率高的照明电源具有重要意义。1991年1月美国环保局首先提出绿色照明的概念，很快在一些发达国家得到了推广。绿色照明是指通过科学的照明设计，采用效率高、寿命长、安全和性能稳定的照明电器产品(电光源、调光控制器等)，改善提高人们工作、学习、生活的条件和质量，从而创造一个高效、舒适、安全、经济、有益的环境并充分体现现代文明的照明。绿色照明不仅仅是传统的节能和提高经济效益，更重要的是着眼于资源合理利用和环境保护，是在满足照明质量和视觉环境条件下的更高要求。

虽然我国从1996年也开始组织实施了绿色照明工程，并将其列入“九五”、“十五”节能重点领域和“十一五”十大重点节能工程，但仍与国外发达国家有着较大的距离。随着新材料、新技术的发展和运用，高效照明产品趋于小型化、高光效、长寿命、无污染、自然光色的方向发展.随着20世纪初以来物理学和材料科学的进步，节能电光源的研究取得了飞速的发展。照明电光源的发展历程主要经历了四次革命性进展，其代表性电光源分别是白炽灯、荧光灯、高强度气体放电灯(HID灯)和半导体发光二极管LED(Light Emitting Diode)。

国际形势：各国大力推行LED照明产业促进计划，日本：“21世纪照明计划”（1998年）＋2008年宣布：3年内停止产销白炽灯。美国：“下一代照明计划”（2000年）＋2007.12 Clean
