皖 西 学 院
监控组态软件实验指导书
机械与电子工程学院
电气工程教研室
2013.3
实验一 监控组态工程建立与工艺流程图绘制
一、实验目的
熟练掌握工控组态软件的绘图工具
二、实验内容
熟悉工控组态软件的绘图工具，完成反应工段工艺流程绘制以及外部设备和变量的定义。
三、 实验步骤
1.1创建工程
在工程管理器中选择菜单“文件/新建工程”，或者点击工具栏的“新建”按钮，根据 “新建工程向导” 对话框完成工程创建，如图一所示
图一 工程管理器
1.2 组态画面
双击工程管理器中的工程，打开工程浏览器，在工程浏览器中左侧的“工程目录显示区”中选择“画面”，在右侧视图中双击“新建”，弹出新建画面对话框如图一所示。
图二 画面属性设置
点击图二确定按钮后，在工具箱和图库中选中相应图素进行监控画面组态，绘制工艺流程图如图三所示。
图三 反应车间监控画面
1.3 定义设备
根据工程中实际使用得设备进行定义，本例程使用亚控的仿真PLC设备，使用“PLC－亚控－仿真PLC－串口”驱动，定义设备名称为“PLC” 。 1.4定义变量
在组态王中定义三个变量：原料油液位（IO实数类型）、成品油液位（IO实数类型）、催化剂液位（IO实数类型）。
原料油液位变量：最小值0，最大值100，最小原始值0，最大原始值100，连接设备PLC，寄存器DECREA100，数据类型short，读写属性为只读，采集频率1000。记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。
催化剂液位变量：最小值0，最大值100，最小原始值0，最大原始值100，连接设备PLC，寄存器DECREA100，数据类型short，读写属性为只读，采集频率1000。记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。
成品油液位变量：最小值0，最大值200，最小原始值0，最大原始值200，连接设备PLC，寄存器INCREA200，数据类型short，读写属性为只读，采集频率1000。记录和安全区选择“数据变化记录”，变化灵敏度选择“0”。
第四报警和事件 1

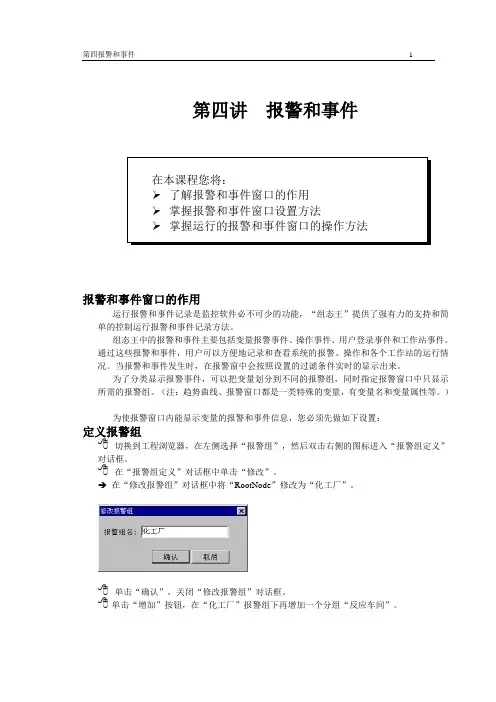

第四讲 报警和事件
报警和事件窗口的作用
运行报警和事件记录是监控软件必不可少的功能，“组态王”提供了强有力的支持和简单的控制运行报警和事件记录方法。
组态王中的报警和事件主要包括变量报警事件、操作事件、用户登录事件和工作站事件。通过这些报警和事件，用户可以方便地记录和查看系统的报警、操作和各个工作站的运行情况。当报警和事件发生时，在报警窗中会按照设置的过滤条件实时的显示出来。
为了分类显示报警事件，可以把变量划分到不同的报警组，同时指定报警窗口中只显示所需的报警组。（注：趋势曲线、报警窗口都是一类特殊的变量，有变量名和变量属性等。）
为使报警窗口内能显示变量的报警和事件信息，您必须先做如下设置：
定义报警组
切换到工程浏览器，在左侧选择“报警组”，然后双击右侧的图标进入“报警组定义”对话框。
在“报警组定义”对话框中单击“修改”。
在“修改报警组”对话框中将“RootNode”修改为“化工厂”。
单击“确认”，关闭“修改报警组”对话框。
单击“增加”按钮，在“化工厂”报警组下再增加一个分组“反应车间”。
在本课程您将：
了解报警和事件窗口的作用
掌握报警和事件窗口设置方法
掌握运行的报警和事件窗口的操作方法 第四报警和事件 2
单击“报警组定义”对话框的“确认”按钮。结束对报警组的设置
设置变量的报警定义属性
设置变量“反应罐压力”的报警属性。
在工程浏览器的左侧选择“数据词典”，在右侧双击变量名“反应罐压力”，弹出“定义变量”对话框。
第2章组态王使⽤⼊门第⼆章组态王使⽤⼊门
2.1 软件基本构成
“组态王”基本的程序包括：⼯程管理器、⼯程浏览器、运⾏系统、信息窗⼝。当安装完“组态王”后，会在桌⾯上⾃动⽣成“KingView”⼯程管理器的快捷⽅式，同时在系统的开始\程序菜单下⽣成名称为“KingView”的程序组，该程序组中包含内容如下：⼯程管理器：组态王⼯程管理器程序（ProjManager）的快捷⽅式，⽤于新建⼯程、⼯程管理等；
⼯程浏览器：组态王单个⼯程管理程序的快捷⽅式，内嵌组态王画⾯开发系统（TouchExplorer），即组态王
开发系统；运⾏系统:组态王运⾏系统程序（TouchView）的快捷⽅式。⼯程浏览器（TouchExplorer）和运⾏系统
（TouchView）是各⾃独⽴的Windows应⽤程序，均可单独使⽤；两者⼜相互依存，在⼯程浏览器的画⾯开发系统中设计开发的画⾯应⽤程序必须在画⾯运⾏系统（TouchVew）运⾏环境中才能运⾏；信息窗⼝：组态王信息窗⼝程序（KingMess）的快捷⽅式；
组态王卸载：组态王卸载的快捷⽅式；
组态王驱动卸载：组态王驱动卸载的快捷⽅式；
⼯具\PG数据库安装⼯具：安装PG数据库的快捷⽅式；
⼯具\电⼦签名浏览⼯具：打开电⼦签名浏览器的快捷⽅式；
⼯具\⼯程安装⼯具：安装⼯程的快捷⽅式；
⼯具\⼯程打包⼯具：打包⼯程的快捷⽅式；
⼯具\实时数据客户端⼯具：打开实时数据客户端的快捷⽅式；
⼯具\⽂本库翻译⼯具：打开⽂本库翻译⼯具的快捷⽅式；
⼯具\移动客户端发布开发⼯具：KM开发⼯具的快捷⽅式；
⼯具\移动客户端发布运⾏⼯具：KM运⾏⼯具的快捷⽅式；
⼯具\驱动安装⼯具：安装新驱动⼯具⽂件的快捷⽅式；
⼯具\服务注册⼯具：注册服务⼯具⽂件的快捷⽅式；
⼯具\web发布⼯具：安装web发布⼯具⽂件的快捷⽅式；
帮助⽂档\组态王帮助：组态王帮助⽂件快捷⽅式；
帮助⽂档\驱动帮助：组态王驱动程序帮助⽂件快捷⽅式；
2.2 ⼯程组态
第一讲概述-3-
北京亚控科技发展有限公司第一讲概述概述组态王软件是一种通用的工业监控软件，它将过程控制设计、现场操作以及工厂资源管理融于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。它基于MicrosoftWindowsXP/Win7/系列操作系统，在企业网络的所有层次的各个位置上，用户都可以及时获得系统的实时信息。采用组态王软件开发工业监控工程，可以极大地增强用户生产控制能力、提高工厂的生产力和效率、提高产品的质量、减少成本及原材料的消耗。它适用于从单一设备的生产运营管理和故障诊断，到网络结构分布式大型集中监控管理系统的开发。组态王软件结构由工程管理器、组态开发系统、运行系统和信息窗口四部分构成。工程管理器：工程管理器用于新工程的创建和已有工程的管理，对已有工程进行搜索、添加、备份、恢复以及实现数据词典的导入和导出等功能。工程浏览器：工程浏览器是一个工程开发设计工具，用于创建监控画面、监控的设备及相关变量、动画链接、命令语言以及设定运行系统配置等的系统组态工具。运行系统：工程运行界面，从采集设备中获得通讯数据，并依据工程浏览器的动画设计显示动态画面，实现人与控制设备的交互操作。信息窗口：用来显示和记录组态王开发和运行系统在使用期间的主要日志信息。组态王与I/O设备组态王软件作为一个开放型的通用工业监控软件，支持与国内外常见的PLC、智能模块、智能仪表、变频器、数据采集板卡等（如：西门子PLC、莫迪康PLC、欧姆龙PLC、三菱PLC、研华模块等等）通过常规通讯接口（如串口方式、USB接口方式、以太网、总线、GPRS等）进行数据通讯。组态王软件与IO设备进行通讯一般是通过调用*.dll动态库来实现的，不同的设备、协议对应不同的动态库。工程开发人员无须关心复杂的动态库代码及设备通讯协议，只须使用组态王提供的设备定义向导，即可定义工程中使用的I/O设备，并通过变量的定义实现与I/O设备的关联，对用户来说既简单又方便。亚控公司在不断地进行新设备驱动的开发，有关支持设备的最新信息以及设备最新驱动的下载可以通过亚控公司的网站获取。本课程您将：了解组态王软件的整体结构了解组态王与I/O设备通讯的过程了解建立应用工程的一般过程第一讲概述-4-
