s7200组态王通过s7200自带的modbus从站指令通讯，vd区数据怎么在组态王上显示，跪求帮助

最佳答案

编程时使用sm0.1调用子程序mbus_init进行初始化，使用sm0.0调用mbus_slave，并指定相应参数。关于参数的详细说明，可在子程序的局部变量表中找到；

/download/upload/as/application/a0136.chm

其中t为s7-200中的缓冲区起始地址，即holdstart。

如果已知s7-200中的v存储区地址，推算modbus地址的公式如下：

modbus地址=40000+(t/2+1);t为偶数

第十三章 图库

北京亚控科技发展有限公司

601

第十三章 图库

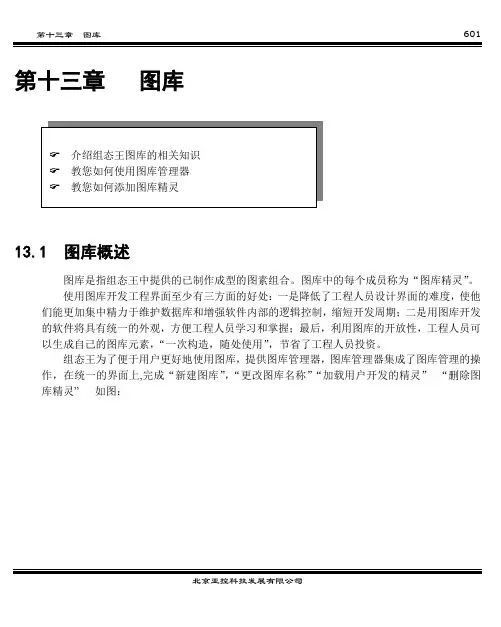

13.1 图库概述

图库是指组态王中提供的已制作成型的图素组合。图库中的每个成员称为“图库精灵”。

使用图库开发工程界面至少有三方面的好处：一是降低了工程人员设计界面的难度，使他们能更加集中精力于维护数据库和增强软件内部的逻辑控制，缩短开发周期；二是用图库开发的软件将具有统一的外观，方便工程人员学习和掌握；最后，利用图库的开放性，工程人员可以生成自己的图库元素，“一次构造，随处使用”，节省了工程人员投资。

组态王为了便于用户更好地使用图库，提供图库管理器，图库管理器集成了图库管理的操作，在统一的界面上,完成“新建图库”，“更改图库名称”“加载用户开发的精灵” “删除图库精灵” 如图：

 介绍组态王图库的相关知识

 教您如何使用图库管理器

 教您如何添加图库精灵 第十三章 图库

北京亚控科技发展有限公司

602

图13.1 图库管理器

具体操作见 13.5 打开图库 一节。

13.2 认识图库精灵

图库中的元素称为“图库精灵”。之所以称为“精灵”，是因为它们具有自己的“生命”。图库精灵在外观上类似于组合图素，但内嵌了丰富的动画连接和逻辑控制，工程人员只需把它放在画面上，做少量的文字修改，就能动态控制图形的外观，同时能完成复杂的功能。

用户可以根据自己工程的需要，将一些需要重复使用的复杂图形做成图库精灵，加入到图库管理器中。组态王提供两种方式供用户自制图库。一种是编制程序方式，即用户利用亚控公司提供的图库开发包，自己利用VC开发工具和组态王开发系统中生成的精灵描述文本制作，生成*.dll文件。关于该种方式，详见亚控公司提供的图库开发包。另一种是利用组态王开发系统中建立动画连接并合成图素的方式直接创建图库精灵。

本章将对第二种方式做详细说明。

 例如：画面上需要一个按钮，代表一个开关，开关打开时按钮为绿色，开关关闭后变为红色，并且可以定义按钮为“置位”开关、“复位”开关或“切换”开关。如果没有图库，首先要绘制一个绿色按钮和一个红色按钮，用一个变量和它们连接，设置隐藏第十三章 图库

2009

6

i 1.................................................................................................................12.................................................................................................................13.................................................................................................................13.1......................................................................................13.2ODBC.....................................................................................13.3......................................................................................53.4..................................................................................53.5......................................................................63.6......................................................................................83.7............................................................................................104...............................................................................................................11

组态王应用问题（一）

2008年05月27日 星期二 18:04

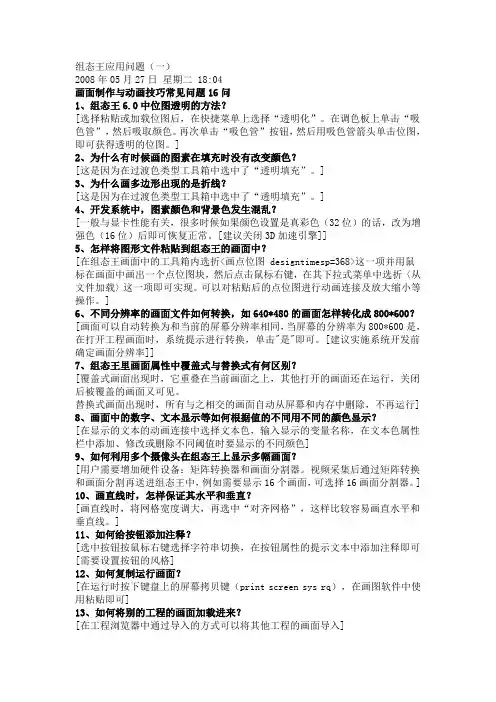

画面制作与动画技巧常见问题16问

1、组态王6.0中位图透明的方法？

[选择粘贴或加载位图后，在快捷菜单上选择“透明化”。在调色板上单击“吸色管”，然后吸取颜色。再次单击“吸色管”按钮，然后用吸色管箭头单击位图，即可获得透明的位图。]

2、为什么有时候画的图素在填充时没有改变颜色？

[这是因为在过渡色类型工具箱中选中了“透明填充”。]

3、为什么画多边形出现的是折线？

[这是因为在过渡色类型工具箱中选中了“透明填充”。]

4、开发系统中，图素颜色和背景色发生混乱？

[一般与显卡性能有关，很多时候如果颜色设置是真彩色（32位）的话，改为增强色（16位）后即可恢复正常。[建议关闭3D加速引擎]]

5、怎样将图形文件粘贴到组态王的画面中？

[在组态王画面中的工具箱内选折这一项并用鼠标在画面中画出一个点位图块，然后点击鼠标右键，在其下拉式菜单中选折〈从文件加载〉这一项即可实现。可以对粘贴后的点位图进行动画连接及放大缩小等操作。]

6、不同分辨率的画面文件如何转换，如640*480的画面怎样转化成800*600？

[画面可以自动转换为和当前的屏幕分辨率相同，当屏幕的分辨率为800*600是，在打开工程画面时，系统提示进行转换，单击"是"即可。[建议实施系统开发前确定画面分辨率]]

7、组态王里画面属性中覆盖式与替换式有何区别？

[覆盖式画面出现时，它重叠在当前画面之上，其他打开的画面还在运行，关闭后被覆盖的画面又可见。

替换式画面出现时，所有与之相交的画面自动从屏幕和内存中删除，不再运行]

8、画面中的数字、文本显示等如何根据值的不同用不同的颜色显示？

[在显示的文本的动画连接中选择文本色，输入显示的变量名称，在文本色属性栏中添加、修改或删除不同阈值时要显示的不同颜色]

9、如何利用多个摄像头在组态王上显示多幅画面？

[用户需要增加硬件设备：矩阵转换器和画面分割器。视频采集后通过矩阵转换和画面分割再送进组态王中，例如需要显示16个画面，可选择16画面分割器。]
