在电力系统中，三相电流互感器用于测量高电流。它们通常由三个相同的线圈组成，每个线圈分别与系统的三个相连接。
三相电流互感器的原理是基于法拉第电磁感应定律。当通过主电路的电流变化时，三个线圈中的磁场也相应地发生变化。根据法拉第电磁感应定律，这种变化的磁场将诱导出电动势。每个线圈上的电动势与主电路中的电流成正比。
由于主电路中的电流围绕三个相之间交替变化，所以互感器中的线圈也会以相同的频率变化。这种频率变化的特性使得互感器能够精确地测量三相电流的大小和相位差。
在实际应用中，三相电流互感器经常用于保护和测量电力系统。它们通过将高电流变换成低电流，实现了对电气设备和系统的保护。此外，它们还可用于测量和监控电流的大小和相位差，以确保系统的正常运行。
总而言之，三相电流互感器是一种基于法拉第电磁感应定律的装置，它通过变换电流来测量和保护电力系统。它们在电气工程中起着重要的作用。
电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
编辑摘要

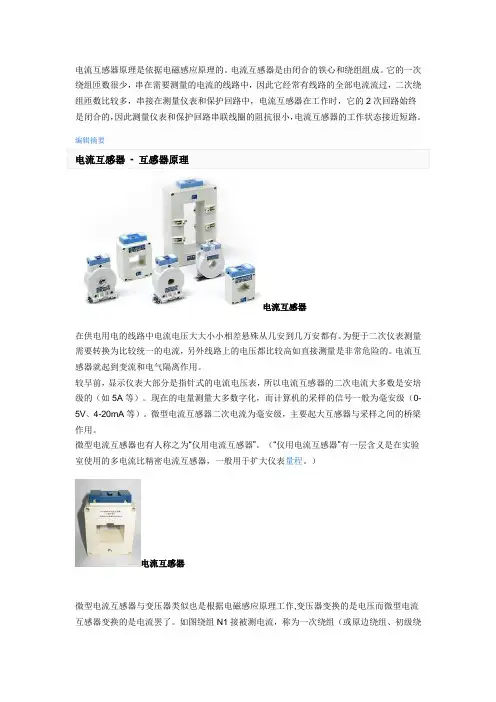

电流互感器 - 互感器原理
电流互感器
在供电用电的线路中电流电压大大小小相差悬殊从几安到几万安都有。为便于二次仪表测量需要转换为比较统一的电流，另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离作用。
较早前，显示仪表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5A等）。现在的电量测量大多数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。
微型电流互感器也有人称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。）
电流互感器
微型电流互感器与变压器类似也是根据电磁感应原理工作,变压器变换的是电压而微型电流互感器变换的是电流罢了。如图绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接测量仪表，称为二次绕组（或副边绕组、次级绕组）。
微型电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。微型电流互感器在额定工作电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。
Kn=I1n/I2n
微型电流互感器大致可分为两类，测量用电流互感器和保护用电流互感器。
电流互感器 - 测量用电流互感器
测量用电流互感器主要与测量仪表配合，在线路正常工作状态下，用来测量电流、电压、功率等。测量用微型电流互感器主要要求：1、绝缘可靠，2、足够高的测量精度，3、当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和（如500%的额定电流）以保护测量仪表。

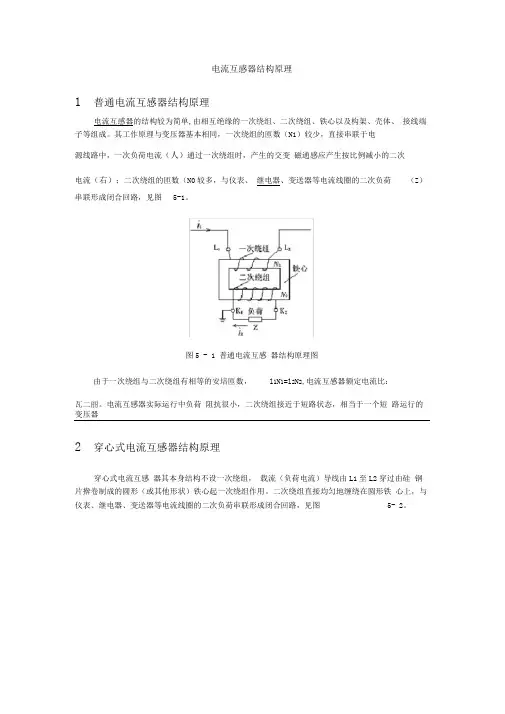

电流互感器结构原理
1 普通电流互感器结构原理
电流互感器的结构较为简单,由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、 接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电
源线路中，一次负荷电流（人）通过一次绕组时，产生的交变 磁通感应产生按比例减小的二次
电流（右）；二次绕组的匝数（N0较多，与仪表、 继电器、变送器等电流线圈的二次负荷 （Z）
串联形成闭合回路，见图 5-1。
图5 - 1 普通电流互感 器结构原理图
由于一次绕组与二次绕组有相等的安培匝数， l1N1=l2N2,电流互感器额定电流比：
瓦二丽。电流互感器实际运行中负荷 阻抗很小，二次绕组接近于短路状态，相当于一个短 路运行的变压器
2 穿心式电流互感器结构原理
穿心式电流互感 器其本身结构不设一次绕组， 载流（负荷电流）导线由L1至L2穿过由硅 钢片擀卷制成的圆形（或其他形状）铁心起一次绕组作用。二次绕组直接均匀地缠绕在圆形铁 心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，见图 5- 2。
图5 - 2穿心式电流互感 器结构原理图
由于穿心式 电流互感 器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确
定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比： n。
式中11 ――穿心一匝时一次额定 电流；
n ――穿心匝数。
3 特殊型号电流互感器
3.1多抽头电流互感器。这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加 几个抽头，以获得多个不同变比。它具有一个铁心和一个匝数固定的一次绕组， 其二次绕组
用绝缘铜线绕在套装于铁心上的绝缘筒上， 将不同变比的二次绕组抽头引出， 接在接线端子
座上，每个抽头设置各自的接线端子，这样就形成了多个变比，见图 5 - 3。
二反绕纽
Ki K-i 心 Kd
图5 - 3多抽头电流互感 器原理图
互感器原理
1、电流互感器保护回路接线有几种？各是什么？
(一)一台电流互感器的接线
接线原理见到图(a)，这种接线用以测量单相负荷电流或三相系统中均衡负荷的某一相线中的电流。
(二)两台电流互感器组成不完全星形接线
接线原理见到图（b），这种接线在6～10kv中性点不接地系统中应用领域较广为。从图中可以窥见，通过公共导线上仪表中的电流等同于u、w相线中电流的或非门和。
即：iu＋iv＋iw＝0
iv＝－（iu＋iw）
采用不完全星形接线的继电保护装置，能对各种相问短路故障进行保护，但灵敏度是不相同的，与三相星形接线相比，灵敏度较差。但可少用近1/3设备，节省了投资费用。
(三)三台电流互感器共同组成星形接线
接线原理图(c)，这种接线可以测量三相电力系统中平衡或不平衡负荷的三相电流。这种三相星形接线方式组成的继电保护电路，能保证对各种故障(三相，两相短路及单相接地短路)具有相同的灵敏度，因此，可靠性较高。
(四)两台电流互感器共同组成两相电流高
接线原理见图（d)，这种接线方式常应用于继电保护线路中。作为线路、电机的短路保护和并联电容器的横联差动保护等。它能对各种相间短路故障进行保护，但灵敏度是不同的。这种接线方式在正常工作时，通过仪表或继电器的电流是u、v相的相量差，其数值为电流互感器二次电流的√3倍。
2、在电力系统中仪用互感器主要用途就是什么？
答：为了配合测量与继电保护的需要，将多种电压等级、不同大小的电流(容量不同，负载电流不同)变成统一电压、电流标准值。使用统一标准值的继电器、电压表、电流表，与不同变化比例的互感器配套就可以监测和控制不同的电压等级及容量的电力系统。大大减少了继电器、电压表、电流表的规格。例如不论一次电流多大，二次侧额定值均为5a。不论一次电压多高，二次侧额定值均为i00v。当然由于绝缘强度的要求不同，在不同电压等级的电力系统中所使用的互感器其绝缘要求是不同的。
三相有功电度表经电流互感器的接线图
有三相三线式(三相两元件)和三相四线式(三相三元件)两种。
按图接线(实做)
选件及接线要求
1.电度表的额定电压应与电源电压一致，额定电流应是5A的。
2.要按正相序接线。
3.电流互感器要和LQG型的，精度应不低于0.5级。电流互感器的极性要用对。
三相四线式(三相三元件)电度表经电流互感器接线原理图
三相三线式(三相两元件)电度表经电流互感器接线原理图
4.二次线应使用绝缘铜导线，中间不得有接头。其截面：电压回路应不小于1.5mm²；电流回路不小于 2.5mm²。
5.二次线应排列整齐，两端穿带有回路标记和编号的“标志头”。
6.当计量电流超过250A时，其二次回路应经专用端子接线，各相导线在专用端子上的排列顺序：自上至下，或自左至右为U、V 、W、 N。
7.三相四线有功电度表(DT型)，可对三相四线对称或不对称负载作有功电量的计量；而三相三线有功电度表(DS型)，仅可对三相三线对称或不对称负载作有功电量的计量。
例某三相四线负荷电流为361A，经电流互感器接线的三相有功电度表作有功是量计量。
可选DT86型 380/220 3×6A的有功电度表。用LQZ—0.5 400/5的电流互感器。
