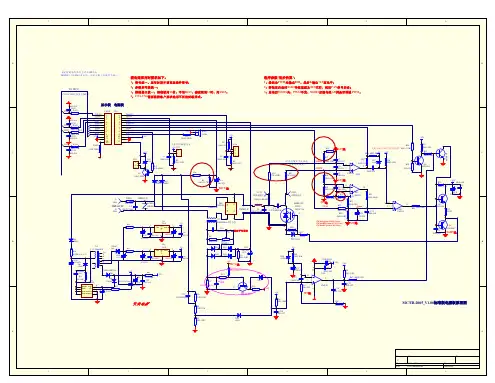

电流互感器采样原理图

电压电流采样电路原理

概述

电压电流采样电路是一种用于测量电路中电压和电流的重要电子电路。它可以将电压和电流转换为与之成正比的电信号，以便进行后续的测量、控制和分析。本文将介绍电压电流采样电路的原理及其在实际应用中的作用。

一、电压采样电路原理

电压采样电路用于测量电路中的电压信号。它通常由电阻分压电路和运算放大器组成。

1. 电阻分压电路

电阻分压电路是一种常用的电压采样方法。它通过在电路中串联一个电阻，将待测电压分压为可测范围内的电压。电阻的阻值选择要根据被测电压和测量精度来确定。

2. 运算放大器

运算放大器是一种高增益、差分输入的放大器，常用于电压采样电路中。它可以将电压信号放大到合适的范围，以便进行后续的处理。运算放大器还可以进行电压的滤波、增益调节等操作。

二、电流采样电路原理

电流采样电路用于测量电路中的电流信号。它通常由电流互感器和运算放大器组成。

1. 电流互感器

电流互感器是一种常用的电流采样装置。它通过将电路中的电流信号感应到次级绕组上，从而将电流信号转换为电压信号。电流互感器的设计要考虑到被测电流和测量精度的要求。

2. 运算放大器

运算放大器在电流采样电路中起到放大和转换信号的作用。它可以将电流互感器输出的微弱电压信号放大到合适的范围，以便进行后续的处理。

三、电压电流采样电路在实际应用中的作用

电压电流采样电路在各种电子设备中广泛应用。以下是一些实际应用的例子：

1. 电力系统监测

在电力系统中，电压电流采样电路用于测量电网的电压和电流，以监测电力系统的运行状态。通过对电压电流的采样和分析，可以实时监测电力系统的电压波形、电流谐波等参数，从而判断电力系统的稳定性和质量。

2. 电子设备测试

在电子设备测试中，电压电流采样电路用于测量电路板上的电压和电流，以评估电子设备的性能和可靠性。通过对电压电流的采样和分析，可以确定电子设备的功耗、效率、波形失真等参数，从而指导产品的设计和改进。

电流采样方案

引言：

电流采样是电力系统中重要的测量和监控手段之一。通过对电流进行精确的采样和分析，可以实现对电力系统的实时监控、故障诊断和负荷管理等功能。本文介绍了电流采样的基本原理，常用的采样方案以及应用领域。

一、电流采样的基本原理

电流采样是指在电路中对电流进行测量并将其转化为电信号的过程。电流采样的基本原理是根据安培定律，通过测量电流通过的导体上产生的磁场强度来间接测量电流的大小。

具体来说，电流采样通常采用电流互感器或霍尔传感器等装置，将电流变换为与之成正比的电压或电流输出信号。这些采样设备可以分为非接触式和接触式两种。非接触式电流采样主要利用电磁耦合的原理，将测量导体绕制一圈线圈，通过线圈中感应出的电动势来测量电流。接触式电流采样则是通过与电流导体直接接触的方式进行测量，一般采用夹子式感应器等设备。

二、常用的电流采样方案

1. 磁芯式电流互感器

磁芯式电流互感器是一种常用的非接触式电流采样方案。该方案通过将测量导体通过互感器的线圈中，使得测量导体所产生的磁场能够感应到线圈中，从而产生感应电动势，经过放大和处理后，输出与电流成正比的电压或电流信号。 磁芯式电流互感器具有温度稳定性好、精度高、线性度好等优点。但是其不足之处在于需要将测量导体通过线圈中，因此测量导体的绝缘性能要求较高，且当测量导体较大时，互感器的结构也会相对较大。

2. 夹子式电流互感器

夹子式电流互感器是一种接触式的电流采样方案。它通过将测量导体放入夹子式感应器的夹子中，夹子内部的感应线圈会感应到测量导体所产生的磁场，从而产生感应电动势。夹子式电流互感器通常具有体积小、安装简便等优点，对于现场调试和测量频繁切换的应用场景较为适用。

3. 霍尔传感器

除了电流互感器外，霍尔传感器也是一种常用的电流采样方案。霍尔传感器是一种基于霍尔效应的传感器，通过感应电流导体中磁场的强度来间接测量电流的大小。相比于电流互感器，霍尔传感器具有体积小、响应快、线性度好等优点。

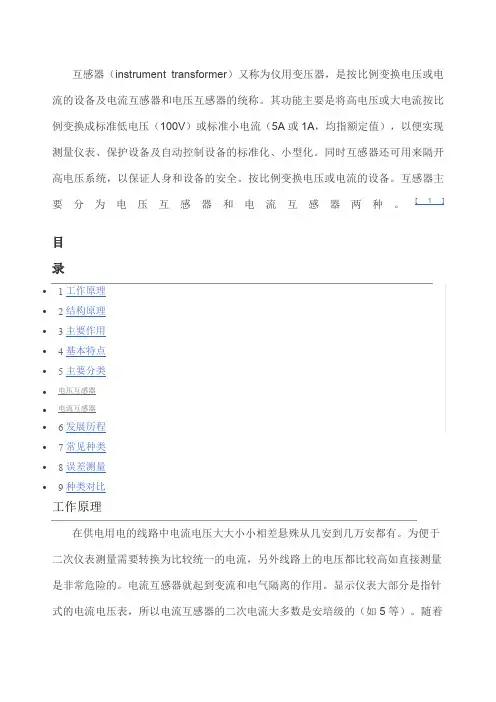

互感器（instrument transformer）又称为仪用变压器，是按比例变换电压或电流的设备及电流互感器和电压互感器的统称。其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。按比例变换电压或电流的设备。互感器主要分为电压互感器和电流互感器两种。[1]

目

录

 1工作原理

 2结构原理

 3主要作用

 4基本特点

 5主要分类

 电压互感器

 电流互感器

 6发展历程

 7常见种类

 8误差测量

 9种类对比

工作原理

在供电用电的线路中电流电压大大小小相差悬殊从几安到几万安都有。为便于二次仪表测量需要转换为比较统一的电流，另外线路上的电压都比较高如直接测量是非常危险的。电流互感器就起到变流和电气隔离的作用。显示仪表大部分是指针式的电流电压表，所以电流互感器的二次电流大多数是安培级的（如5等）。随着时代发展，电量测量大多已经达到数字化，而计算机的采样的信号一般为毫安级（0-5V、4-20mA等）。微型电流互感器二次电流为毫安级，主要起大互感器与采样之间的桥梁作用。微型电流互感器称之为“仪用电流互感器”。（“仪用电流互感器”有一层含义是在实验室使用的多电流比精密电流互感器，一般用于扩大仪表量程。）

电流互感器原理线路图微型电流互感器与变压器类似也是根据电磁感应原理工作，变压器变换的是电压而微型电流互感器变换的是电流罢了。绕组N1接被测电流，称为一次绕组（或原边绕组、初级绕组）；绕组N2接测量仪表，称为二次绕组（或副边绕组、次级绕组）。

微型电流互感器一次绕组电流I1与二次绕组I2的电流比，叫实际电流比K。微型电流互感器在额定工作电流下工作时的电流比叫电流互感器额定电流比，用Kn表示。Kn=I1n/I2n。

互感器接反了会怎么样_互感器的作用介绍

互感器的概念互感器又称为仪用变压器，是电流互感器和电压互感器的统称。能将高电压变成低电压、大电流变成小电流，用于量测或保护系统。其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。

互感器结构原理普通电流互感器结构原理：电流互感器的结构较为简单，由相互绝缘的一次绕组、二次绕组、铁心以及构架、壳体、接线端子等组成。其工作原理与变压器基本相同，一次绕组的匝数（N1）较少，直接串联于电源线路中，一次负荷电流（I1）通过一次绕组时，产生的交变磁通感应产生按比例减小的二次电流（I2）；二次绕组的匝数（N2）较多，与仪表、继电器、变送器等电流线圈的二次负荷（Z）串联形成闭合回路，由于一次绕组与二次绕组有相等的安培匝数，I1N1=I2N2，电流互感器额定电流比电流互感器实际运行中负荷阻抗很小，二次绕组接近于短路状态，相当于一个短路运行的变压器。

穿心式电流互感器其本身结构不设一次绕组，载流（负荷电流）导线由L1至L2穿过由硅钢片擀卷制成的圆形（或其他形状）铁心起一次绕组作用。二次绕组直接均匀地缠绕在圆形铁心上，与仪表、继电器、变送器等电流线圈的二次负荷串联形成闭合回路，由于穿心式电流互感器不设一次绕组，其变比根据一次绕组穿过互感器铁心中的匝数确定，穿心匝数越多，变比越小；反之，穿心匝数越少，变比越大，额定电流比I1/n：式中I1——穿心一匝时一次额定电流；n——穿心匝数。

多抽头电流互感器。这种型号的电流互感器，一次绕组不变，在绕制二次绕组时，增加几个抽头，以获得多个不同变比。它具有一个铁心和一个匝数固定的一次绕组，其二次绕组用绝缘铜线绕在套装于铁心上的绝缘筒上，将不同变比的二次绕组抽头引出，接在接线端子座上，每个抽头设置各自的接线端子，这样就形成了多个变比，此种电流互感器的优点
