百张电工接线示意图
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开双控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
二三开双控开关接线图
一开多控开关接线图
开多控开关接线图
三开多控开关接线图
断路器、接触器控制回路PART
02
热电偶PART 03
电能表PART 04
三相四线电度表互感器接线
电源线从互感器P1进的接线方式
电源线从互感器P2进的接线方式
三相四线电度表互感器接线
电源线从互感器P1进的接线方式
三相三线电度表接互感器电路
单相电能表的接线
电源从P1进
电源线从P2穿过（逆穿）接线图
汇总
3个单相电度表互感器接线
电源线从P1面穿过
互感器二次线端接电流表不分彼此
其他PART 05
单相电机顺逆转控制
控制顺逆转
电葫芦吊机
电动机PART 06
延时
日光灯类PART 07
双联开关的2种双控电路（如图）
两种控制方式（如图）
桥式全波整流滤波电路（如图）
通电延时亮灯（如图）
延时断电（如图）
延时通断不断循环且达到设置循环数断电（如图）
灯延时熄灭（如图）
传统镇流器和电子镇流器（如图）
延时通断不断循环且达到设置循环数断电（如图）
2灯循环点亮（如图）
循环流水灯（如图）
时间断电器断电延时控制（如图）
通电延时断电（如图）
通电延时亮灯（如图）
桥式全波整流滤波电路（如图）
延时通、断循环运行（如图）
2灯循环亮、熄（如图） 时间继电器断电延时控制（如图）
word版本. 电度表的接线图
电度表的接线图-单相-三相四线
单相有功电度表/三相四线制有功电度表/电子式电能表的工作原理及接线
——图文JW原创
一、机械式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，容如下：类别代号+组别代号+设计序号+派生号 。
如我们常用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
1、类别代号: D--电度表
2、组别代号
表示相线：D--单相；S--三相三线；T--三相四线。
表示用途的分类：D--多功能；S--电子式；X--无功；Y--预付费；F--复费率。
3、设计序号用阿拉伯数字表示。
word版本. 每个制造厂的设计序号不同，如长纱希麦特电子科技发展设计生产的电度表产品备案的序列号为971，正泰公司的为666等。
综合上面几点：
DD--表示单相电度表：如DD971型 DD862型
DS--表示三相三线有功电度表：如DS862，DS97l型
DT--表示三相四线有功电度表：如DT862、DT971型
DX--表示无功电度表：如DX97l、DX864型
DDS--表示单相电子式电度表：如DDS97l型
D丅S--表示三相四线电子式有功电度表：如DTS97l型
DDSY--表示单相电子式预付费电度表：如DDSY97l型
DTSF--表示三相四线电子式复费率有功电度表：如DTSF97l型
DSSD--表示三相三线多功能电度表：如DSSD97l型
4、基本电流和额定最大电流
基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。
word版本. 如 5(20)A 即表示电度表的基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘以相数，如 3x5(20)A。
1 带电流互感器三相四线有功电度表的接线
带电流互感器三相四线有功电度表的接线，需要遵循一定的接线顺序和原则。接线顺序应该从变压器到电度表，电流互感器（CT）应该放在电源侧，电压互感器（VT）应该放在用电侧。以下是带电流互感器三相四线有功电度表的接线方法和步骤。
第一步：准备工作
在进行接线之前，需要确认电表的配电型号和规格是否符合使用要求。也要检查电表的外观和内部结构，确保线路和插座的安全稳定性。同时，需要确保电表的电极和电线，以及电表和电器之间的连线都处于好的状态。
第二步：接线顺序
接线顺序应该按照以下顺序进行：电流互感器→电源端→电压互感器→用电侧。首先将电流互感器（CT）放在电源侧，然后将电源线连接到电表的相线端，将负载电源线连接到电表的零线端。然后，将电压互感器（VT）放在用电侧，将用电线连接到电表的相线端，将零线连接到电表的零线端。
第三步：连接电流互感器
连接电流互感器（CT）是接线的关键步骤，需要注意以下几点：
1. 确定CT的连接端子和相序，通常有A、B、C三个端子，需要根据电路的相序正确连接。
2. CT的连接端子和电表的相线端之间应该用带标识颜色的电线连接，以确保接线正确。 2 3. CT的连接电线应该尽可能短，不要过长，否则可能影响电表的测量精度。
第四步：连接电源端
将电源连接到电表的相线端，使用带标识颜色的电线，确保连接正确。同时，将负载电源线连接到电表的零线端。这样可以确保电表正确测量电流的大小和方向，达到准确计量用电量的目的。
第五步：连接电压互感器
连接电压互感器（VT）是接线的另一个关键步骤，也需要注意以下几点：
1. 确定VT的连接端子和相序，通常有A、B、C和N四个端子，需要根据电路的相序和接地方式正确连接。
2. VT的连接端子和电表的相线端之间应该用带标识颜色的电线连接，以确保接线正确。
3. VT的连接电线应该尽可能短，不要过长，否则可能影响电表的测量精度。

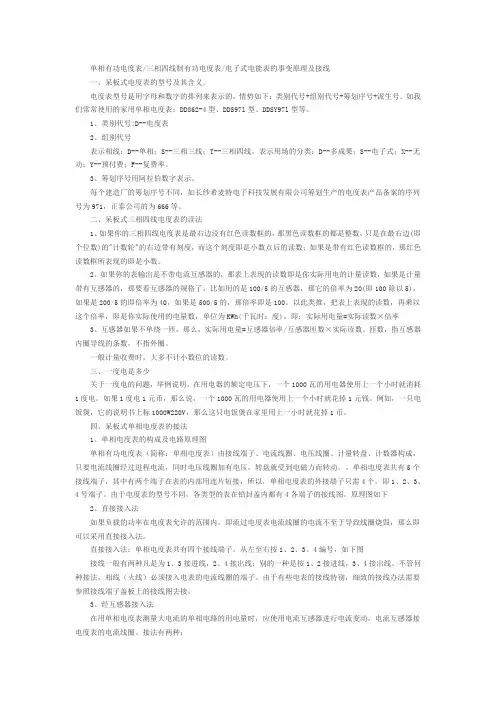

单相有功电度表/三相四线制有功电度表/电子式电能表的事变原理及接线
一、呆板式电度表的型号及其含义。
电度表型号是用字母和数字的排列来表示的，情势如下：类别代号+组别代号+筹划序号+派生号。如我们常常使用的家用单相电度表：DD862-4型、DDS97l型、DDSY97l型等。
1、类别代号:D--电度表
2、组别代号
表示相线：D--单相；S--三相三线；T--三相四线。表示用场的分类：D--多成果；S--电子式；X--无功；Y--预付费；F--复费率。
3、筹划序号用阿拉伯数字表示。
每个建造厂的筹划序号不同，如长纱希麦特电子科技发展有限公司筹划生产的电度表产品备案的序列号为971，正泰公司的为666等。
二、呆板式三相四线电度表的读法
1、如果你的三相四线电度表是最右边没有红色读数框的，那黑色读数框的都是整数，只是在最右边(即个位数)的"计数轮"的右边带有刻度，而这个刻度即是小数点后的读数；如果是带有红色读数框的，那红色读数框所表现的即是小数。
2、如果你的表输出是不带电流互感器的，那表上表现的读数即是你实际用电的计量读数，如果是计量带有互感器的，那要看互感器的规格了，比如用的是100/5的互感器，那它的倍率为20(即100除以5)，如果是200/5的即倍率为40，如果是500/5的，那倍率即是100。以此类推，把表上表现的读数，再乘以这个倍率，即是你实际使用的电量数，单位为KWh(千瓦时：度)。即：实际用电量=实际读数×倍率
3、互感器如果不单绕一匝，那么，实际用电量=互感器倍率/互感器匝数×实际读数。匝数，指互感器内圈导线的条数，不指外圈。
一般计量收费时，大多不计小数位的读数。
三、一度电是多少
关于一度电的问题，举例说明，在用电器的额定电压下，一个1000瓦的用电器使用上一个小时就消耗1度电。如果1度电1元币，那么说，一个1000瓦的用电器使用上一个小时就花掉1元钱。例如，一只电饭煲，它的说明书上标1000W220V，那么这只电饭煲在家里用上一小时就花掉1币。
