宁电投太阳山风电场二期49.5MW工程

质量验评范围划分及质量控制点设置

宁夏电力建设监理咨询有限公司

宁电投太阳山风电场二期49.5MW工程监理项目部

二○一四年三月 1

质量验评范围划分及质量控制点设置

为了确保全面履行监理合同，保证工程项目施工质量，协调好各参建单位的质量管理关系，促使本工程能够如期顺利完成，项目监理部在严格监督施工单位执行三级自检验收的基础上，监理人员主要采取平行巡视检查和旁站监理的手段来控制现场施工质量。

为此，监理部在本工程《监理规划及实施细则》的基础上编制了“宁电投太阳山风电场二期49.5MW工程质量验评范围划分及质量控制点设置”支持性文件。其中包括：风机及箱变的基础和安装、110kV升压站、35kV机电线路、110KV线路四个单位工程的质量控制点设置。

鉴于本文件已经详细设置了四个主要单位工程的旁站监理点（S点）、见证点（W点）、停工待检点（H点）和见证取样计划，故本工程不再另行编制“监理旁站计划”和“见证取样计划”单行本。

本文件在报送建设单位的同时，应抄送施工单位，并要求施工单位在需要旁站的关键部位或关键工序（见附件中的S点）施工前24小时，以书面形式通报监理部，以便监理人员安排现场旁站。

附件中的S点为旁站监理点、W点为见证点、H点为停工待检点。

附件：一、风机及箱变基础和安装工程质量验评范围划分及质量控制点设置

二、110kV升压站工程质量验评范围划分及质量控制点设置

三、35kV集电线路工程质量验评范围划分及质量控制点设置

四、110kV集电线路工程质量验评范围划分及质量控制点设置 2 附件一：

风机及箱变基础和安装工程质量验评范围划分及质量控制点设置

工 程 编 号

工 程 名 称 关 键 部 位 施工单位

三级验评 项目监理部

质量控制点 质量检验标

准条款编号 单

位 分

部 子分部 分

项 检验批 班

组 工

地 项

目

部 S

点 W

点 H

点

1 风机基础工程 ★ √ √ √ √

GB50202-2002 1 风机地基与基础 ★ √ √ √ √

0 无支护土方 √ √ √ √

1 土方开挖 ★ √ √ √ √

1 风机土方开挖 √ √ √ √

2 箱变土方开挖 √ √ √ √

2 土方回填 √ √ √ √

1 土方回填 √ √ √ √

0 地基及基础处理 ★ √ √ √ √

1 混凝土 √ √ √ √

1 混凝土 √ √ √ √ √

0 混凝土基础 √ √ √ √ √

GB50204-2002 1 模板 √ √ √ √

1 垫层模板 √ √ √ √

2 风机基础模板 √ √ √ √

2 钢筋 ★ √ √ √ √

1 基础钢筋 ★ √ √ √ √

3 混凝土 ★ √ √ √ √ √

1 垫层混凝土 √ √ √ √

2 基础混凝土 ★ √ √ √ √ √

0 基础环安装 ★ √ √ √ √ √

GB50205-2001 1 基础环制作 √ √ √ √

1 基础环制作 √

2 基础环安装 ★ √ √ √ √ √

1 基础环安装 ★ √ √ √ √ √

2 箱变地基与基础 √ √ √ √

GB50202-2002 1 无支护土方 √ √ √ √

1 土方开挖 √ √ √ √

1 土方开挖 √ √ √ √

2 土方回填 √ √ √ √

1 土方回填 √ √ √ √

2 箱变基础砼 √ √ √ √ GB50204-2002 3 工 程 编 号

工 程 名 称 关 键 部 位 施工单位

三级验评 项目监理部

质量控制点 质量检验标

准条款编号 单

位 分

部 子分部 分

项 检验批 班

组 工

地 项

目

部 S

点 W

点 H

点

1 箱变基础模板 √ √ √ √

GB50204-2002 1 垫层模板 √ √ √ √

2 箱变基础模板 √ √ √ √

3 电缆沟模板 √ √ √ √

2 箱变基础钢筋 √ √ √ √

1 箱变基础钢筋 ★ √ √ √ √

3 箱变基础砼 ★ √ √ √ √ √

1 垫层混凝土 √ √ √ √

2 箱变基础砼 ★ √ √ √ √ √

3 电缆沟混凝土 √ √ √ √ √

3 塔筒结构 ★ √ √ √ √

GB50205－2001 1 塔筒及零部件制作 √ √ √ √

1 塔筒制作 √ √ √ √

1 塔筒制作 √

2 零部件制作 √

1 零部件制作 √ √ √ √

2 塔筒及零部件安装 ★ √ √ √ √ √

1 塔筒安装（含紧固件连接） ★ √ √ √ √ √

1 塔筒安装（含紧固件连接） ★ √ √ √ √ √

2 零部件（附属设备）安装 ★ √ √ √ √ √

1 零部件（附属设备）安装 ★ √ √ √ √ √

3 塔筒防腐 √ √ √ √

1 塔筒防腐 √ √ √ √

1 防腐油漆 √ √ √ √

4 电气 ★

DL/T5161.6-2002

GB50169-92 1 风机电气装置安装 ★

1 接地装置安装 √ √ √ √

1 接地网敷设 √ √ √ √

2 接地电阻测试 ★ √ √ √ √ √

2 控制柜安装 √ √ √ √

DL/T5161.8-2002 1 控制柜安装 √ √ √ √

2 二次回路检查及接线 √ √ √ √

3 电缆施工 ★ √ √ √ √ DL/T5161.1-2002

1 管路敷设 √ √ √ √

DL/T5161.5-2002 2 电缆敷设 ★ √ √ √ √

3 电力电缆终端制作及安装 ★ √ √ √ √ 4 工 程 编 号

工 程 名 称 关 键 部 位 施工单位

三级验评 项目监理部

质量控制点 质量检验标

准条款编号 单

位 分

部 子分部 分

项 检验批 班

组 工

地 项

目

部 S

点 W

点 H

点

4 控制电缆终端制作及安装 ★ √ √ √ √

5 电气试验 ★ √ √ √ √ √ DL/T5161.5-2002

4 电气照明装置安装 ★ √ √ √ √ DL/T5161.1-2002

1 管路敷设 √ √ √ √ DL/T5161.16-2002 2 管内配线及接线 √ √ √ √

3 照明配电箱（板）安装 √ √ √ √ DL/T5161.17-2002 4 照明灯具安装 √ √ √ √

5 通讯系统设备安装 √ √ √ √ DL/T5161.1-2002 1 通讯光缆安装 √ √ √ √

6 保护调试 ★ √ √ √ √ DL/T5161.1-2002

1 二次回路检查接线 √ √ √ √ DL/T5161.8-2002

2 保护及调试 √ √ √ √

3 带电试运行 ★ √ √ √ √ DL/T5161.1-2002

1 箱变安装 ★ √ √ √ √ DL/T5161.3-2002

1 接地装置安装 √ √ √ √ DL/T5161.6-2002

GB50169-92 1 接地网敷设 √ √ √ √

2 接地电阻测试 ★ √ √ √ √ √

2 基础型钢安装 √ √ √ √ DL/T5161.8-2002 1 基础型钢安装 √ √ √ √

3 电缆施工 ★ √ √ √ √ DL/T5161.1-2002

1 管路敷设 √ √ √ √

DL/T5161.5-2002 2 电缆敷设 ★ √ √ √ √

3 电缆终端制作及安装 ★ √ √ √ √

4 电气试验 ★ √ √ √ √ √ DL/T5161.5-2002

4 箱变安装 √ √ √ √ DL/T5161.1-2002

1 箱变试验 ★ √ √ √ √ √ DL/T5161.3-2002 2 箱变整体检查 √ √ √ √

5 保护调试 ★ √ √ √ √ DL/T5161.1-2002

1 二次回路检查接线 √ √ √ √ DL/T5161.8-2002

2 保护及调试 √ √ √ √

3 带电试运行 ★ √ √ √ √ DL/T5161.1-2002

合集下载

质量控制点的设置原则

质量控制点的设置原则

质量控制点的设置原则

1. 确定目标和标准：首先需要明确产品或服务的目标和标准，制定相应的测试方法和标准。

2. 建立责任制：确定谁负责执行和管理质量控制点，明确责任和规定。

3. 设置条件：对于特定的产品或服务，需要设置相应的条件和环境，以确保测试结果的准确性和可重复性。

4. 测试频率：根据产品或服务的特性和需求，确定测试的频率和时间点。

5. 随机性：随机选择样本或测试的数据，以确保测试结果的客观性和可信度。

6. 数据记录：对测试数据进行记录和保存，以方便分析和比较，以及持续改进。

7. 风险评估：对可能出现的质量问题进行风险评估和分析，制定相应的预防措施和检查点。

8. 反馈机制：对质量控制点的测试结果进行分析和反馈，及时采取措施改进和提升产品或服务的质量。

9. 持续改进：根据反馈和数据分析，持续监控和改进质量控制点，以提升产品或服务的质量和竞争力。

WHS质量控制点

WHS质量控制点

为贯彻“百年大计，质量第一”的方针，全面落实中国南方电网有限责任

公司建设“智能、 高效、 可靠”绿色电网的战略目标， 建设规范达标、 绿色可靠、

文档齐全的基建工程， 根据本工程特点和施工内容， 编制 WHS 设置表， 在施工过

程中严格执行，分阶段提交 WHS 执行情况汇总表并提供相关WHS 记录资料备查。

1.工程质量 WHS 控制点的设置原则

1.1 质量控制点的设置以现行国家或者行业工程施工质量验收规范、工程施 工及验收规范中规定应检查的项目为依据。

1.2 对产品的合用性(性能、精度、寿命、可靠性、安全性等)有严重影

响的关键质量特性、关键部位和重要影响因素应设置质量控制点。

1.3 对工艺有严格要求、对下道工序的工作有严重影响的关键部位或者工序 应设置质量控制点。

1.4 所有隐蔽工程都是设置为质量控制点。

1.5 对质量不稳定、容易浮现不合格品的环节，应设置质量控制点。

1.6 可能对生产安全有严重影响的关键项目设置质量控制点。

2.工程质量 WHS 控制点的设置类型

2.1 根据施工中各工序的质量控制点对工程最终质量影响的重要程度及不

同的质量控制类型，将质量控制点的类型划分为见证点(W)、停工待检点(H)、

旁站点(S)三种类型。

3.工作程序要求

3.1 工程质量 WHS 控制点设置表审批

工程开工前， 由施工项目部编制工程质量检验及评定范围项目划分表提交监

理项目部， 各单位根据已审批的质量检验及评定项目划分范围， 编制各单位工程

质量 WHS 控制点设置表。设置表由监理项目部组织业主、勘察、设计、施工项目

部有关人员会审，经业主项目部批准，作为工程项目质量 WHS 控制点设置计划。

经审批的质量控制点设置表作为质量控制、 工程验收、 质量监督检查的依据文件

之一，在工程质量控制全过程中实施。业主、勘察、设计、监理项目部应依据各

控制点内的工作内容制定质量控制措施。

质量控制点管理

质量控制点管理

中国石油天然气第六建设公司

CHINA PETROLEUM SIXTH CONSTRUCTION COMPANY 独 山 子 项 目 经 理 部

DUSHANZI MANAGEMENT DEPARTMENT

第1页共4页 中国石油六建

质量控制点管理制度

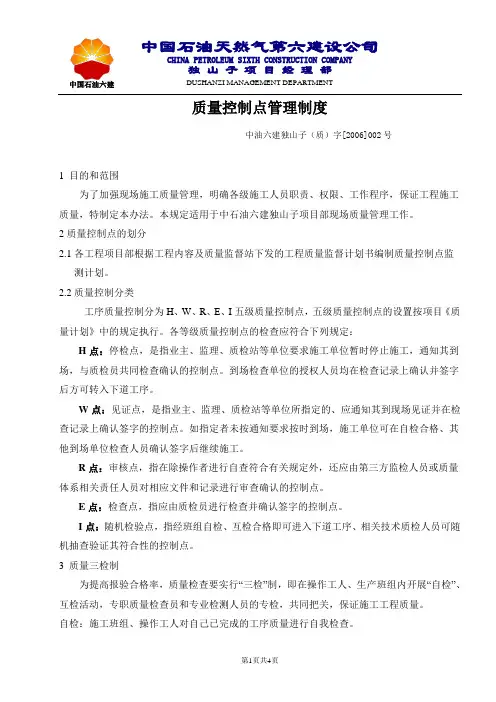

1 目的和范围
