钢管桩施工工艺要求

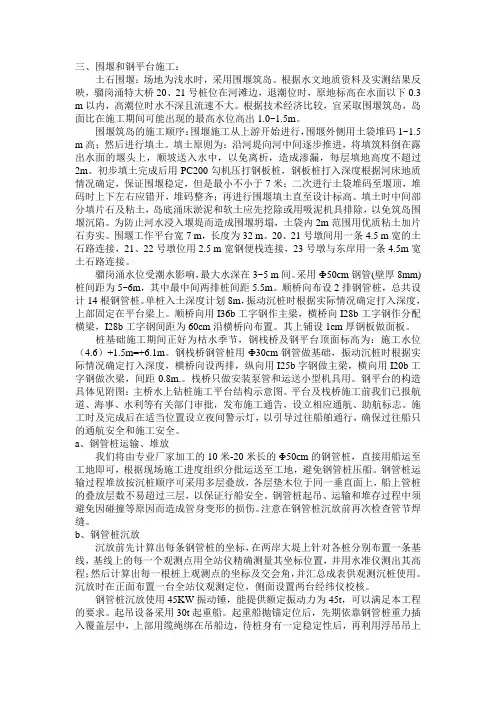

三、围堰和钢平台施工：

土石围堰：场地为浅水时，采用围堰筑岛。根据水文地质资料及实测结果反映，骝岗涌特大桥20、21号桩位在河滩边，退潮位时，原地标高在水面以下0.3

m以内，高潮位时水不深且流速不大。根据技术经济比较，宜采取围堰筑岛，岛面比在施工期间可能出现的最高水位高出1.0~1.5m。

围堰筑岛的施工顺序：围堰施工从上游开始进行，围堰外侧用土袋堆码1~1.5

m高；然后进行填土。填土原则为：沿河堤向河中间逐步推进，将填筑料倒在露出水面的堰头上，顺坡送入水中，以免离析，造成渗漏，每层填地高度不超过2m。初步填土完成后用PC200勾机压打钢板桩，钢板桩打入深度根据河床地质情况确定，保证围堰稳定，但是最小不小于7米；二次进行土袋堆码至堰顶，堆码时上下左右应错开，堆码整齐；再进行围堰填土直至设计标高。填土时中间部分填片石及粘土，岛底涌床淤泥和软土应先挖除或用吸泥机具排除，以免筑岛围堰沉陷。为防止河水浸入堰堤而造成围堰坍塌，土袋内2m范围用优质粘土加片石夯实。围堰工作平台宽7 m，长度为32 m。20、21号墩间用一条4.5 m宽的土石路连接，21、22号墩位用2.5 m宽钢便栈连接，23号墩与东岸用一条4.5m宽土石路连接。

骝岗涌水位受潮水影响，最大水深在3~5 m间。采用Ф50cm钢管(壁厚8mm)桩间距为5~6m，其中最中间两排桩间距5.5m。顺桥向布设2排钢管桩，总共设计14根钢管桩。单桩入土深度计划8m，振动沉桩时根据实际情况确定打入深度，上部固定在平台梁上。顺桥向用I36b工字钢作主梁，横桥向I28b工字钢作分配横梁，I28b工字钢间距为60cm沿横桥向布置。其上铺设1cm厚钢板做面板。

桩基础施工期间正好为枯水季节，钢栈桥及钢平台顶面标高为：施工水位（4.6）+1.5m=+6.1m。钢栈桥钢管桩用Ф30cm钢管做基础，振动沉桩时根据实际情况确定打入深度，横桥向设两排，纵向用I25b字钢做主梁，横向用I20b工字钢做次梁，间距0.8m.。栈桥只做安装泵管和运送小型机具用。钢平台的构造具体见附图：主桥水上钻桩施工平台结构示意图。平台及栈桥施工前我们已报航道、海事、水利等有关部门审批，发布施工通告，设立相应通航、助航标志。施工时及完成后在适当位置设立夜间警示灯，以引导过往船舶通行，确保过往船只的通航安全和施工安全。

钻孔钢管桩施工工艺规程与施工方案

1. 引言

本文档旨在制定钻孔钢管桩的施工工艺规程和施工方案，以保证施工的安全性、高效性和质量。

2. 施工步骤

2.1 钻孔准备

- 确定钻孔位置和孔径

- 清理施工现场，确保安全通行及钻孔设备进场

- 检查地质情况，评估地层特性

2.2 钻孔施工

- 按照设计要求和钻孔工艺，使用合适的钻具进行钻孔

- 定期检测钻孔的深度和直径，确保符合设计要求

- 钻至设计深度后，冲洗钻孔，清除底泥和杂质

2.3 钻孔清孔

- 使用清孔工具对钻孔进行清理和加固

- 确保清孔工具的质量和完整性 - 清孔深度和直径应符合设计要求

2.4 钢筋布设

- 根据设计要求，在钻孔内布设钢筋

- 确保钢筋的位置准确，与设计图纸相符

- 钢筋的连接点应牢固可靠

2.5 灌浆灌注

- 选择合适的灌浆材料进行灌浆灌注

- 灌浆灌注过程中需保持施工层与钢管桩无间隙

- 确保灌浆灌注的质量，达到设计要求

2.6 钢管桩加固

- 按照设计要求，进行钢管桩加固工作

- 使用合适的加固材料和工艺，确保钢管桩的稳定性和承载能力

3. 施工安全措施

- 施工现场严格遵守安全操作规程

- 确保施工人员具备相关证书和培训 - 定期检查和维护钻孔设备和工具

- 加强协调和沟通，提高施工现场的安全性

4. 施工质量控制

- 根据设计要求进行现场质量监测和检测

- 保证钻孔尺寸、深度和直径的准确性

- 检查钻孔清孔和钢筋布设的质量

- 确保灌浆灌注和钢管桩加固的质量

以上是钻孔钢管桩施工工艺规程与施工方案的简要内容。按照以上步骤进行施工，可以保证施工的顺利进行和质量的控制。实际施工中，应根据具体情况进行调整和改进。

挡墙钢管桩施工方案

1. 引言

挡墙钢管桩是一种常用的基础工程施工方案，主要用于对土体进行支护或加固。本文档将详细介绍挡墙钢管桩的施工方案，包括施工准备、施工工艺、施工技术要点等内容，以帮助相关人员进行施工操作。

2. 施工准备

2.1 材料准备

• 钢管：直径为X英寸、壁厚为Y毫米的无缝钢管；

• 钢板：厚度为Z毫米的钢板，用于制作挡墙支撑；

• 钢筋：用于桩身加固的钢筋。

2.2 设备准备

• 振动沉桩机：用于安装挡墙钢管桩； • 砼泵车：用于灌注桩内的砼；

• 塔吊：用于起重桩材和设备；

• 桩头清底机：用于清底挡墙钢管桩的桩头。

3. 施工工艺

3.1 桩位标定

在施工现场根据设计图纸确定桩位，并进行标定。桩位标定要保证准确度，以确保桩位的精确布置。

3.2 钢管安装

1. 按照设计要求，确定每根钢管的长度，并进行切割；

2. 使用塔吊起吊钢管，将其垂直放置在桩位上；

3. 使用振动沉桩机将钢管沉入土中，直至达到设计深度。 3.3 桩身加固

1. 按照设计要求，在钢管内预留钢筋孔；

2. 将钢筋插入钢筋孔中，并使用钢筋连接件进行连接；

3. 使用砼泵车将砼灌注至钢管内，同时保持砼的振捣，以确保砼的完整性和密实性。

3.4 挡墙支撑安装

1. 使用塔吊将钢板吊起，并放置在挡墙钢管桩的两侧；

2. 钢板的长度应保证与挡墙钢管桩的高度相适应，使其能够提供足够的支撑力；

3. 使用钢筋将钢板固定在挡墙钢管桩上，以确保其稳定性和安全性。

3.5 桩头清底

使用桩头清底机对挡墙钢管桩的桩头进行清理，以确保桩身与地基的良好粘结。 4. 施工技术要点

• 在施工过程中，应严格按照设计图纸和技术规范要求进行施工；

• 按照设计深度和孔间距要求进行钢管的安装；

• 砼的灌注过程中应保持振捣，确保砼的均匀分布和密实性；

• 桩身加固时，钢筋的连接要牢固可靠；

• 桩头清底时要彻底清理，确保桩身与地基的紧密结合；

锤击式钢管桩施工工艺标准

1前言

钢管桩采用工厂生产的螺旋焊接钢管打（沉）入土沉桩。这种桩具有重量轻、刚性好；易于加工、搬运、堆放;可以焊接，易于调节；与上部承台连接较易;管材强度高，贯穿性好；桩下端为开口，沉桩排土量小，对周围地基和相邻及相邻桩及邻近建（构）筑物扰动、移位影响小；接头采用电焊，操作简便，质量可靠;沉桩功效高，可节省施工费用并缩短工期等一系列优点.但也存在沉桩机具设备复杂，振动和噪声过大，钢材用量大，工程造价较高等问题。

2适用范围本工艺标准适用于工业与民用高层建筑,在沿海软弱土基打（沉）钢管桩工程。

一、材料要求

1．钢管桩

用螺旋焊接钢管，材质一般用Q235钢,管径由①400〜①1200，厚度由9〜22mm,有出厂合格证。

2．钢管桩配件桩盖、增强节、保护圈、内衬箍,挡块等，材质规格符合设计要求并有产品合格证书。

3．焊条（焊丝）

焊条用E43xx；焊丝用SAN-53自动保护焊丝，直径①3。2和①2。4.

二、主要机具设备

1．机械设备三点支撑桅杆式柴油锤或液压锤、轮胎式起重机、电焊机、半自动焊接、切桩机等.

2主要工具氧割工具、焊枪、索具、扳手、撬杠、钢丝绳、钢送桩、铜夹箍等。

三、作业条件1．应具有工程地质材料、桩基施工平面图、基桩施工组织设计或施工方案。

2．已排除桩基范围内的高考、地面和地下障碍物.场地平整压实，能保证打（沉）桩机械在场内正常运行。雨期施工，已做好排水措施。

3．打桩场地附近建（构）筑物有防振要求时,已采取防振措施.

4．桩基的轴线桩和水准基点已设置完毕，并经过复查办理了签证手续。每根桩的桩位已经测定，用木桩或短钢筋打好定位桩，并用白灰做出标志。

5．已选择和确定打桩设备进出路线和打桩顺序.6．检查桩的质量，将需用的桩按平面布置图堆放在打桩机附近,不合格的桩另行堆放。

7．检查打桩机械设备及起重工具，铺设水、电管线，进行设备架立组装。在桩架上设置标尺或在桩侧面画上标尺，以便能观测桩身入土深度。
