电流互感器极性及方向保护的问题

1、继电保护的基本任务是什么答：①自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于被破坏，保证其它无故障部分迅速恢复正常运行。

②反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号，减负荷或跳闸。

2、后备保护的作用是什么何谓近后备保护和远后备保护答：作用：主保护拒动时后备动作切除故障近后备：当本元件的主保护拒动时，由本元件的另一套保护作为后备。

与主保安装在同一地点，只能对主保拒动作后备，断路器拒动不行。

远后备：安装在被保护的上一级，拒动都能做后备。

3、继电保护装置用互感器的二次侧为什么要可靠接地答：防止一次绝缘不好而使其击穿，高电压会直接加到二次设备上而烧毁设备或伤及人员，而电压互感器是测量对地电压，必须接地才能准确测量。

4、电流互感器在运行中产生误差的因素有哪些答：受二次电流（或一次电流）、二次负载、功率因数以及频率的影响5、电力系统短路可能产生什么后果答：①通过故障点的很大的短路电流和所燃起的电弧，使故障元件损坏②短路电流通过非故障元件，由于发热和电动力出现，引起其损坏或缩短寿命③电力系统中部分地区的电压大大降低，破坏用户工作的稳定性或影响工厂产品质量④破坏电力系统并列运行的稳定性，引起系统振荡，甚至使整个系统瓦解。

6、对电力系统继电保护的基本要求是什么答：1.选择性 2.速动性 3.灵敏性 4.可靠性7、简述电流速断保护的优缺点。

答：优点：简单可靠，动作迅速；缺点：不能保护本线路全长，保护范围直接受系统运行方式和线路长度的影响8、为什么过电流保护的动作电流要考虑返回系数，而瞬时电流速断保护及限时电流速断保护则不考虑答：过电流保护的动作电流考虑返回系数，是为了使保护在外部故障切除后能可靠地返回，由于过流保护的动作电流较小，其返回电流也较小，在外部故障切除后电流恢复到最大负荷电流时可能大于返回电流而不能返回。

而瞬时电流速断保护在外部故障时根本不会动作，当然就不存在返回问题。

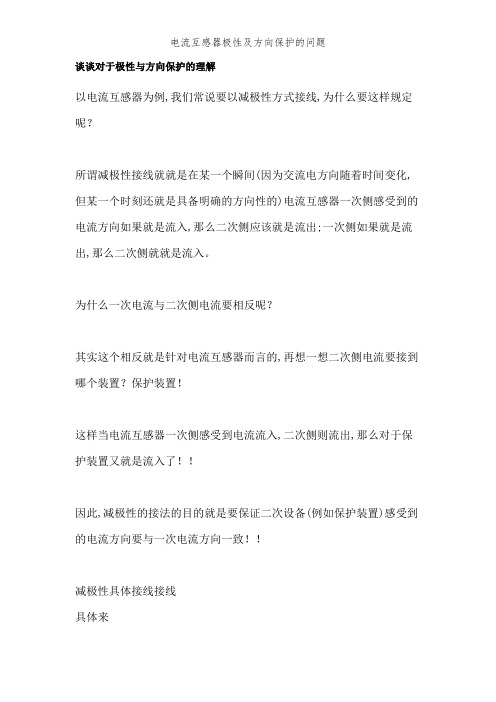

谈谈对于极性与方向保护的理解以电流互感器为例,我们常说要以减极性方式接线,为什么要这样规定呢？所谓减极性接线就就是在某一个瞬间(因为交流电方向随着时间变化,但某一个时刻还就是具备明确的方向性的)电流互感器一次侧感受到的电流方向如果就是流入,那么二次侧应该就是流出;一次侧如果就是流出,那么二次侧就就是流入。

为什么一次电流与二次侧电流要相反呢？其实这个相反就是针对电流互感器而言的,再想一想二次侧电流要接到哪个装置？保护装置！这样当电流互感器一次侧感受到电流流入,二次侧则流出,那么对于保护装置又就是流入了！！因此,减极性的接法的目的就是要保证二次设备(例如保护装置)感受到的电流方向要与一次电流方向一致！！减极性具体接线接线具体来说比方说当流变P1侧指向母线,则二次上应该将三根S1 与短接三根S2成为一根后总计4根线接入保护装置。

当流变P2侧指向母线,则二次上应该将三根S2 与短接三根S1成为一根线后总计4根线接入保护装置。

对于电压互感器而言也存在一个极性问题,采用减极性接线的目的也就是要保证二次设备感受到的电压要与一次电压相一致。

再说说方向保护对于方向过电流保护,一次侧感受到的电流电压之间的相位关系具有明显的规律性:当正方向故障时一次侧电压超前电流30°左右当反方向故障时一次侧电流超前电压150°左右(150°=180°-30°)既然流变与压变均采用减极性接法,也就就是说它们能够原封不动地将一次侧的相位关系搬到二次侧,那么保护装置就可以利用一次侧的电流电压相位关系来对方向进行判断了！再想一想,如何才能够原封不动地将一次侧的电流电压关系照搬到二次侧？我们必须遵循一定的规范,这个规范就就是减极性接法！！如果一旦流变或压变二次接线接错了,那么保护装置判断为正方向的可能实际就是反方向,判断为反方向其实为正方向,那么就乱了套了！这就再一次印证了我们经常说的对于方向性保护,一定要注意二次接线,极性不要搞错了交流电每时每刻电流、电压的大小与方向均就是在不停变化的,我们常说假设电流由母线流向线路为正,其实就是指某个瞬间交流电流由母线流向线路。

互感器极性及其接线安全技术互感器是电力系统中常见的电气设备，用于测量电流和电压，并将其转换成适合测量和保护装置使用的信号。

在使用互感器时，不仅需要了解其工作原理和性能特点，还需要掌握互感器的极性及其接线安全技术。

一、互感器极性互感器的极性指的是互感器的朝向和接线方式。

在工程实践中，为了保证电力系统的稳定和安全运行，互感器的极性需要正确配置。

在电流互感器（CT）中，通常规定将线圈的起点标记为极性端，线圈的末端标记为非极性端。

当经过绕组的电流方向与箭头方向一致时，将产生正向磁通，输出电压方向为正。

此时，将极性端连接到负载端，非极性端连接到电源端。

如果电流方向相反，输出电压方向将为负，因此需要将极性端和非极性端的连接方式进行调整。

在电压互感器（VT）中，通常规定将高压侧标记为极性端，低压侧标记为非极性端。

此时，当高压侧电压大于低压侧电压时，输出电压方向为正。

同样地，如果高压侧电压小于低压侧电压，输出电压方向将为负，需要调整接线方式。

二、互感器接线安全技术互感器的接线安全技术主要包括以下几个方面：1. 接线材料的选择：互感器的线圈通常采用铜线或铝线进行绕制，因此接线材料需要选择合适的铜或铝导线。

在选择导线时，需要考虑其截面积、导电性能、耐腐蚀性等因素。

2. 接线端子的选择：互感器的线圈和外部电气设备之间通过接线端子进行连接。

为确保接线可靠和安全，端子需要具有良好的接触性能和导电性能，且具有防震、防潮、防腐蚀等功能。

3. 接线方法的选择：互感器的接线方法有直接接线法和间接接线法两种。

直接接线法指的是将互感器与电气设备之间的线路直接连接，适用于小型电力系统和较短距离的电路。

间接接线法指的是通过继电器等中间设备来连接互感器和电气设备，适用于大型电力系统和较长距离的电路。

4. 接线标准的遵循：在进行互感器接线时，需要遵循相应的接线标准或规程，确保接线正确、可靠和安全。

例如，根据GB/T 23592-2009《互感器技术条件》的规定，CT的接线应符合Yyn0、Dyn11、Yd11等标准。

电流互感器知识点1、定义电流互感器是将交流大电流变成小电流（5A或1A），供电给测量仪表和保护装置的电流线圈。

可以把高电压与仪表和保护装置等二次设备隔开，保证了测量人员与仪表的安全。

使用电流互感器时，应将一次绕组与被测回路串联，电流互感器工作时相当于普通变压器短路运行状态。

电流互感器的二次电流和一次电流的关系是随着一次电流的大小而变化。

2、运行1)电流互感器不得超额定容量长期运行（长期过负荷【即通过的电流超过电流互感器的额定电流】会使误差增大，表计指示不正确;会使铁芯和绕组过热，绝缘老化快，甚至损坏电流互感器;）;2)电流互感器二次侧电路应始终闭合;（运行中的CT上拆除电流表等仪表时，应先将二次绕组短路；二次绕组如有不用的，应采取短接处理。

）3)电流互感器二次侧线圈的一边和铁芯应同时接地;（CT二次侧接地是保护接地，防止一、二次绕组间因绝缘损坏而击穿时，二次绕组串入高电压，危机设备及人身安全）。

4)电流互感器的二次回路必须有且只能有一个接地点。

5)电流互感器二次回路切换时：应停用相应的保护装置；严禁操作过程中开路。

6)保护和仪表共用一套电流互感器时，当表计回路有工作,应注意必须在表计本身端子上短接，注意不要开路且不要把保护回路短路;现场工作时应根据实际接线确定短路位置和安全措施;在同一回路中如有零序保护、高频保护等，均应在短路之前停用。

3、极性1)电流互感器的极性是什么？何谓减极性和加极性？极性错误会有什么危害？答：规定电流互感器的一次线圈的首端标为L1，尾端标为L2，二次线圈的首端标为K1，尾端标为K2，在接线中L1 ，K1（L2 和K2）均为同极性端。

减极性：假定一次电流从L1流入，从L2流出，感应出的二次电流从K1流出，从K2流入，这种LH的极性称为减极性。

反之将K1与K2换位时，称为加极性。

危害：在使用中极性错误会引起保护误动作，尤其是两相三继电器的过电流保护，变压器的差动保护，母差保护等电流互感器极性和接线必须正确。

电流互感器二次出线的极性要求及确定方法[摘要] 分析了继电保护、计量、测量、故障录波等相关装置对电流互感器二次出线极性的要求，并介绍了极性确定步骤，最后给出了某电厂的发变组TA二次出线的极性配置示意图。

关键词电流互感器二次出线极性配合0 引言电气二次设备，如继电保护装置、测量装置、计量装置、安全自动装置等，都需要通过电流互感器来反映一次侧电流值，从而实现保护、测量等功能。

电流互感器的传递变换具有极性，其二次出线极性的确定将对相关电气二次设备功能的实现造成影响，特别是保护装置用TA 的二次出线极性出现错误时将导致保护的误动或拒动，严重时将危及一次设备乃至电网的安全。

1 电流互感器的二次出线极性要求GB1208-2006《电流互感器》规定：电流互感器中标有P1（L1）、S1（K1）的所有端子在同一瞬间具有同一极性，即P1（L1）与S1（K1）是同极性关系。

其中，P1、P2（L1、L2）在电流互感器的本体上有标注（变压器套管TA除外，需由设备厂方和单体试验方提供TA的一次指向信息）；S1、S2（K1、K2）在电流互感器的二次接线端子处有标注。

值得注意的是，国外TA必须通过产品的出厂说明书和单体试验来获取极性信息。

1.1 与继电保护装置的配合1.1.1电流差动保护电流差动保护需要对一次设备各侧TA二次电流的矢量进行差流计算，因此需要综合考虑各侧TA极性的配合。

对于变压器差动保护中组别引起的相差，目前微机保护均通过软件来计算补偿，所以各侧TA二次接线均采用“Y”接法。

至于电流差动保护，由于各侧TA有0°和180°两种接线方式，因此要根据保护装置的具体要求来确定TA的极性。

表1为几种国内常见的电流差动保护的极性要求。

差流为矢量差：差流为矢量和：值得注意的是，TA极性的确定除了要满足保护所要求的“0°”或“180°接线方式外，还必须考虑TA与带方向的保护之间的配合问题。

【电力技术】电流、电压互感器极性的规定意义及检测方法1相量的起因大家知道，我们的发电机原理是导体切割磁力线产生电动势，而发电机定子绕组的三相排列是按照三相平均分360度排列的，随着发电机转子的转动，感应出三相电动势。

发电机顺时针转动，就产生了A相超前B相1200的相位，B相超前C相1200的相位，C相超前A 相1200的相位，发电机每分钟转动3000转，那么每秒转数就是3000/60秒=50周，这个就是我们说的50HZ的来由，反过来，每转一周的时间（T=1/f）就是1/50=0.02秒就是20毫秒，也就是说完成一个360度的变化需要20毫秒。

下面我们可以形象的从相量图和波形图看出相位关系。

当电动势作用在负载上时，由于负载的性质由电阻、电感、电容组成的阻抗决定，使得电流与电压之间表现出不同的相位：下面我们就沿着这个主线进一步分析相量在保护中的应用2电流、电压互感器减极性标记的含义及意义1电流、电压互感器减极性标记的含义及意电压互感器的接线及极性是保证全站所有保护相量正确的最基本的因素，所有需要判断方向的保护都必须首先要求电压极性正确，为了统一标准，我们现在规定：所有电压互感器不论是新投，还是因某种原因检修更换二次线，都必须保证电压互感器二次从极性端正出，也就是说电压互感器正极性。

请看如下示意图1-1：保证了电压互感器的正极性，就为我们在考虑变电站内各个保护装置的方向以及在带负荷测相量的时候，提供了一个基础，因为就算有的保护装置不需要判别方向，也需要通过电流、电压之间的相位关系来确定电流互感器极性是否正确，当做这个工作的时候，我们需要关注的是流经保护安装处的负荷性质、潮流流向、电压互感器极性，只有采集好全部信息，才能确定保护二次回路的接线的正确性。

因此，我们规定：要求电压互感器的正极性。

从上图中可以看出电压互感器一次电流从一次线圈的极性端流入，这个不是刻意做的，而是一次必须要这么接线，这是一次安装的工艺所必须的，那么二次线圈的引出线就必须从极性端引出，非极性端结成N线在主控室一点接地，这样就能保证电压互感器UA、UB、UC的正极性。

电流互感器电流方向接反1. 引言电流互感器，听上去像是高科技的玩意儿，但其实在电力系统中，它的作用就跟那把钥匙一样重要，缺了可不行。

不过，今天我们要聊的不是它的功劳，而是一个小小的错误：电流方向接反了。

这就像是你在吃火锅时把海鲜放错锅了，结果可想而知——辣得你哭，难受得不行！所以，咱们就来聊聊这电流方向接反的那些事儿，轻松一下，别太紧张哦。

2. 电流互感器的基本概念2.1 什么是电流互感器首先，电流互感器是个什么东西？简单来说，它是用来测量电流的工具，就像是你的手表可以告诉你现在几点一样，它告诉我们电流的大小。

它通过电磁感应的原理，将高电流转变为低电流，以便安全地进行测量。

这样一来，不管是高压电还是低压电，我们都能轻松掌握。

2.2 为什么要接反？好啦，接反了有什么大不了的呢？先别急，这可是个麻烦事儿！接反电流方向就像是把导航反着放，最后指向的可就不是目的地了。

电流方向不对，仪表的显示可能就会完全颠倒，甚至出错。

比如，你本来想知道用电量多高，结果显示却是“今天你的电量是零”，这让人着急得恨不得捶墙！3. 接反的后果3.1 会造成什么问题？接反的后果可真不少。

首先，仪表的读数可能会出现负值，这可就让人糊涂了，明明用电呢，怎么反倒是“减”了呢？再者，系统保护可能会失灵，原本用来保护设备的互感器，这时候反而成了个“电流炸弹”，如果不及时处理，后果不堪设想。

3.2 对设备的影响而且，设备受到的影响可不是小打小闹，有可能导致设备过载甚至损坏。

想象一下，你的电器像小孩一样调皮，给他们错的方向，最后可就得哭着找医生了！所以呀，这个小错误，看似不起眼，却能闹得不可开交。

4. 如何避免接反4.1 注意安装那么，怎样才能避免接反呢？首先，安装的时候一定要仔细。

这就像你给孩子穿衣服，得看看前后，穿反了可是闹笑话！可以在接线的时候，仔细检查每根线，确保方向正确。

4.2 定期检查其次，定期检查也是个好习惯。

就像你每年都要给车子做保养，电流互感器也需要时不时“看病”。

升压站电流互感器极性的几点看法500kV开关站的CT极性比较重要，涉及保护测量的相关设计，极性接反可能导致差动保护误动，测量极性接反，会导致后台显示的有功、无功数据与实际相反，导致方向误判。

用于保护的CT极性是否正确，可通过现场调试试验验证。

但测量、计量CT的极性不能单靠试验验证，同时还需根据电网的潮流方向进行核实。

在图中主变高压侧CT“一次潮流是从主变流向电网，500kV主接线图上测量和计量CT的P2朝向主变，汇控柜端接图纸取S1接相，S2接N。

在倒送电时，电流和功率极性是发电状态，所以需要修改为取S2接相，S1接N ”。

广东中调自动化明确，对于500kV开关站和发变组是独立的系统，500kV开关站所有出线正方向均为由母线指向线路或变压器，发电机流出恒为正。

故在机组发电时，发电机组为正，是发电状态，主变出口(主变低压侧)为正(主变低压侧)，功率流入厂内架空线；开关站主变出线为负，功率流入开关站，线路出线为正，功率流出开关站；在倒送电时，线路出线为负，功率流入开关站，开关站主变出线为正，功率流入厂内架空线，主变出口(主变低压侧)为负，功率流入主变；而按照调换主变高压侧的测量CT极性后，导致倒送电时开关站主变出线和线路出线功率均为负，调度自动化图显示错误。

所以要求重新调回主变高压侧测量CT接线极性，保留计量CT接线极性。

1、极性接法原理分析（1）计量、测量互感器极性接法电流互感器的计量绕组必须掌握两点确定接线，一是确定电流互感器P1的安装位置，二是确定绕组功能类型，我们知道计量、测量都反映功率事实，电度表是功率的时间累计，而功率由电流、电压及相位组成。

一般定性的规定电厂输出功率为正，吸收功率为负，功率计算一般以电压为参考方向，在发电机电压正方向确定的前提下，电流互感器以发电机指向母线为正方向。

(2) 差动、后备保护极性接法要正确完成差动及后备保护CT极性接法，必须先弄清楚其保护对象，还有它的一次极性端朝向，差动保护及后备保护要求CT一次必须以流入设备的电流方向为正方向，极性不能接错。

1电流互感器极性定义1.1什么是电流互感器的极性•首先为什么电流互感器会有极性这样的概念，电流互感器相当于小的变压器，都是基于电磁感应原理工作的，一次电压/电流经过变比感应出小的二次电压/电流，用于测量、计量、保护等的作用。

•在一次二次线圈只有少量的匝数缠绕，我们可以通过右手螺旋定则判定出二次线圈中电流的方向，但是电流互感器一次二次线圈是多匝数的，而且外部又有绝缘材料的覆盖，所以是不能看出一次和二次电流的走向的和关系的，所以这个时候我们就需要通过专业的方法去测量确定二次电流和一次电流的方向关系，所以我们把电流互互感器的方向关系称为电流互感器的极性。

1.2电流互感器的极性分为几种，叫什么？•通过上面的了解，我们就清楚了互感器的极性概念，那么也就能想到有几种了，对，就是两种，一种一次和二次电流方向是一致的，一种是相反的，叫加极性和减极性。

1.3电流互感器极性的测量。

•上面了解到了极性的概念，那应该怎么测量呢，我想大家应该都想到了最简单和最早期的做法了，是对的，就是那样的，给一次侧通流，然后用电流表去测量二次侧的方向，就能确定一次二次电流的方向关系，后来为了方便，电力测试厂家发明了电流互感器综合测试仪，这个可以比较快、比较方便的测量出极性，但其实原理还是一样的，大家看他是怎么测量的，是给电流互感器一次电缆两端夹上夹子给他通流，然后将二次对应端子接入综合测试仪对应端子，就能测出极性，其实里面就是一个电子回路模拟万用表测出二次电流的方向，然后将结果经过对比打印出来，这样的设备操作非常简单，我相信大家用一次就会使用，很多工程测试人员是不明白其原理的，但是会用，能测出来，这是没有技术含量的，作为运维人员还是要清楚真正的原理的。

• 2 差动保护中极性的使用2.1差动保护原理•差动保护很多人都知道是两侧的电流做对比来定位故障点是区内还是区外，一些学过保护原理的同事知道差动保护中有差动电流和制动电流，差动电流等于两侧电流相量相加的绝对值，制动电流一般是两侧电流相量差绝对值的二分之一（也有用单侧电流最大值的）。
