方向电流保护的应用特点

继电保护—方向过电流保护原理解析（四）一、方向过电流保护简述在电力系统中，两侧电源或单相环网的输电线路，在这样的电网中，为切除线路上的故障，线路两侧都装有断路器和相应的保护，如装设过流保护将不能保证动作的选择性。

为解决选择性的问题，在原来的电流保护的基础上装设了方向原件（功率方向继电器）。

规定：功率的方向由母线流向线路为正，由线路流向母线为负。

由功率方向继电器加以判断，当功率方向为正时动作，反之不动。

二、方向过电流保护动作分析当K1点短路,保护1、2动作，断开QF1和QF2，接在A、B、C、D母线上的用户，仍然由A侧电源和D侧电源分别供电，提高了对用户供电可靠性。

阶段式电流保护用于双侧电源的网络中，不能完全满足选择性要求。

以瞬时电流速断保护1为例，保护的动作电流为：对过电流保护，当在K1点短路时，要求：t2>t3当K2点短路时，要求:t3>t2显然，这两个要求是相互矛盾。

对于定时限过电流保护而言，利用动作时间是无法满足要求的。

结论：短路功率方向从母线指向线路时，保护动作才具有选择性。

三、方向过电流保护工作原理规定：短路功率的方向从母线指向线路为正方向。

K1点短路时，保护1、2、4、6为正方向；保护3和5反方向，不应起动。

为了满足选择性要求，保护1、3、5动作时间需进行配合；保护2、4、6动作时间需进行配合。

结论：相同动作方向保护的动作时间仍按阶梯原则进行配合t1>t3>t5，t6>t4>t23.1单相式方向过电流保护原理接线由起动元件、方向元件、时间元件和信号元件组成。

3.2功率方向继电器工作原理K1点发生短路故障时，加入保护3的电压与电流反映了一次电压和电流的相位和大小。

通过保护3的短路功率为：＞0当反方向短路时，通过保护3的短路功率为功率方向继电器动作条件：动作方程表达式事实上是间接比较保护安装处母线电压与流过保护安装处电流的相位。

当加入继电器电压为零时，无法进行比相。

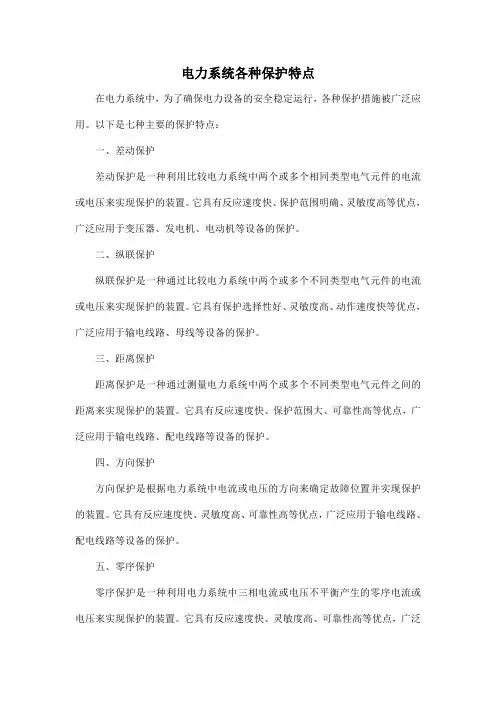

电力系统各种保护特点在电力系统中，为了确保电力设备的安全稳定运行，各种保护措施被广泛应用。

以下是七种主要的保护特点：一、差动保护差动保护是一种利用比较电力系统中两个或多个相同类型电气元件的电流或电压来实现保护的装置。

它具有反应速度快、保护范围明确、灵敏度高等优点，广泛应用于变压器、发电机、电动机等设备的保护。

二、纵联保护纵联保护是一种通过比较电力系统中两个或多个不同类型电气元件的电流或电压来实现保护的装置。

它具有保护选择性好、灵敏度高、动作速度快等优点，广泛应用于输电线路、母线等设备的保护。

三、距离保护距离保护是一种通过测量电力系统中两个或多个不同类型电气元件之间的距离来实现保护的装置。

它具有反应速度快、保护范围大、可靠性高等优点，广泛应用于输电线路、配电线路等设备的保护。

四、方向保护方向保护是根据电力系统中电流或电压的方向来确定故障位置并实现保护的装置。

它具有反应速度快、灵敏度高、可靠性高等优点，广泛应用于输电线路、配电线路等设备的保护。

五、零序保护零序保护是一种利用电力系统中三相电流或电压不平衡产生的零序电流或电压来实现保护的装置。

它具有反应速度快、灵敏度高、可靠性高等优点，广泛应用于变压器、发电机等设备的保护。

六、低频保护低频保护是一种利用电力系统中频率降低来检测故障并实现保护的装置。

它具有反应速度快、灵敏度高、可靠性高等优点，广泛应用于大型发电机组、炼油厂等设备的保护。

七、过电压保护过电压保护是一种利用电力系统中电压升高来检测故障并实现保护的装置。

它具有反应速度快、灵敏度高、可靠性高等优点，广泛应用于变压器、电动机等设备的保护。

方向保护原理方向保护是一种常见的电气保护方式，它主要用于保护输电线路和变电站设备，以防止电力系统发生故障时造成更大的损失。

方向保护原理是指利用电力系统中电压和电流的相位关系，通过对故障信号进行检测和判断，实现对故障点的定位和隔离，从而保护电力系统的安全稳定运行。

方向保护原理的实现依赖于电力系统中电压和电流的相位关系。

在正常情况下，电压和电流的相位关系是固定的，而在发生故障时，由于故障点的存在，电压和电流的相位关系会发生变化。

方向保护利用这种相位关系的变化，通过对故障点处电压和电流的相位差进行检测和判断，确定故障点的位置和方向，从而实现对故障的快速定位和隔离。

方向保护原理的实现主要包括两个方面，一是对故障信号的检测和采集，二是对故障信号的处理和判断。

在电力系统中，通常会设置各种传感器和保护装置，用于对电压和电流进行实时监测和采集。

当系统发生故障时，这些传感器会将故障信号传输给保护装置，保护装置会对这些信号进行处理和判断，确定故障点的位置和方向，并发送信号给断路器或隔离开关，实现对故障的隔离和保护。

方向保护原理的实现还需要考虑故障信号的可靠性和灵敏度。

在电力系统中，由于存在各种干扰和噪声，故障信号往往会受到影响，因此保护装置需要具有较高的抗干扰能力，能够准确地判断故障信号，并及时地对故障进行保护。

同时，保护装置还需要具有较高的灵敏度，能够对微小的故障信号进行检测和判断，以确保对系统的全面保护。

总的来说，方向保护原理是一种基于电压和电流相位关系的保护方式，它通过对故障信号的检测和判断，实现对电力系统的快速定位和隔离，保护系统的安全稳定运行。

在实际应用中，需要根据电力系统的特点和要求，选择合适的方向保护装置，并对其进行合理的配置和调试，以确保系统能够在发生故障时得到有效的保护。
