可燃气体检测报警器使用规范(SY6503—2000)

储罐区安全检查表附件：1.填表说明：本表中如有不涉及的检查项目和内容，请在“检查结果”一栏中填写“不涉及”，但标准规范要求有的项目和内容，而实际检查缺少的除外。

2.附表表4.2.1注：1当甲、乙类液体和丙类液体储罐布置在同一储罐区时，其总储量可按1m3甲、乙类液体相当于5m3丙类液体折算；2防火间距应从距建筑物最近的储罐外壁、堆垛外缘算起，但储罐防火堤外侧基脚线至建筑物的距离不应小于10.0m；3 甲、乙、丙类液体的固定顶储罐区，半露天堆场和乙，丙类液体桶装堆场与甲类厂房（仓库）、民用建筑的防火间距，应按本表的规定增加25%，且甲、乙类液体储罐区，半露天堆场，乙、丙类液体桶装堆场与甲类厂房（仓库）、民用建筑的防火间距不应小于25.0m，与明火或散发火花地点的防火间距，应按本表四级耐火等级建筑的规定增加25%；4 浮顶储罐区或闪点大于120℃的液体储罐区与建筑物的防火间距，可按本表的规定减少25%；5 当数个储罐区布置在同一库区内时，储罐区之间的防火间距不应小于本表相应储量的储罐区与四级耐火等级建筑之间防火间距的较大值；6直埋地下的甲、乙、丙类液体卧式罐，当单罐容积小于等于50m3,总容积小于等于200m3时，与建筑物之间的防火间距可按本表规定减少50%；7室外变'配电站指电力系统电压为35〜500kV且每台变压器容量在10MVA以上的室外变、配电站以及工业企业的变压器总油量大于5t的室外降压变电站。

表4.2.2m2 不同液体、不同形式储罐之间的防火间距不应小于本表规定的较大值；3两排卧式储罐之间的防火间距不应小于3.0m；4 设置充氮保护设备的液体储罐之间的防火间距可按浮顶储罐的间距确定；5当单罐容量小于等于1000m3且采用固定冷却消防方式时，甲、乙类液体的地上式固定顶罐之间的防火间距不应小于0.6D；6同时设有液下喷射泡沫灭火设备、固定冷却水设备和扑救防火堤内液体火灾的泡沫灭火设备时，储罐之间的防火间距可适当减小，但地上式储罐不宜小于0.4D；7闪点大于120℃的液体，当储罐容量大于1000m3时，其储罐之间的防火间距不应小于5.0m；当储罐容量小于等于1000m3时，其储罐之间的防火间距不应小于2.0m。

附件3陆上石油自然气建设项目安全装备设计专篇编写指点书（自然气处理厂部分）1 设计根据1.1 根据的批准文件列出该建设项目初步设计所根据的批准文件和相关的合法证明文件名称、编制单位、发文单位、日期、文件号等相关内容。

包括但不限于以下文件：建设项目可行性研讨报告（或开发方案）及批复文件；建设项目设计拜托书（任务书、合同书）；建设项目安全预评价报告及备案文件等。

1.2 恪守的次要法律法规列出该建设项目初步设计所恪守的安全消费法律、行政法规、部门规章、地方法规和规范性文件：《中华人民共和国安全消费法》；《中华人民共和国消防法》；《特种装备安全监察条例》；《建设工程安全消费管理条例》；《非煤矿矿山建设项目安全装备设计审查与竣工验收办法》等。

1.3 履行的次要标准规范根据工程具体情况，列出该建设项目初步设计履行的国家或行业标准、规程和规范（如有修订以最新修订版本为准）。

若文件较多，可分类列出。

包括但不限于以下标准规范：《石油自然气工程设计防火规范》（GB50183-2004）《建筑设计防火规范》（GB50016-2005）《建筑物防雷设计规范》（GB50057-94）《爆炸和火灾风险环境电力安装设计规范》（GB50058-92）《消费过程安全卫生要求总则》（GB12801-91）《石油与石油装备雷电安全规范》（GB15599-1995）《石油自然气安全规程》（AQ2012-2007）《可燃气体检测报警器运用规范》（SY6503-2000）《石油装备电气安装场所分类》（SY/T0025-95）1.4 与安全装备设计相关的其他根据2 工程概述根据建设项目初步设计简述相关内容。

2.1 建设项目概况阐明建设规模、建设性质、原料气条件、工艺路线及产品方案。

阐明地理地位、周边环境、交通运输条件、自然条件等厂址概况。

2.2 主体工艺零碎简述脱硫（碳）安装、脱水（烃）安装、硫磺回收安装、尾气处理安装、轻烃回收安装等工艺安装采用的工艺方法及工艺流程。

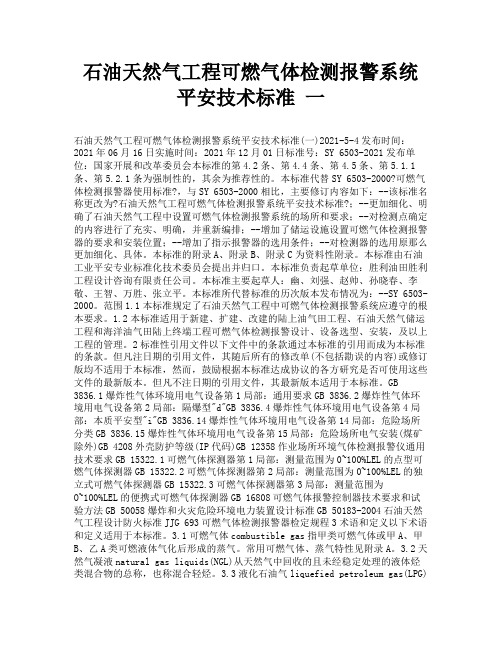

石油天然气工程可燃气体检测报警系统平安技术标准一石油天然气工程可燃气体检测报警系统平安技术标准(一)2021-5-4发布时间：2021年06月16日实施时间：2021年12月01日标准号：SY 6503-2021发布单位：国家开展和改革委员会本标准的第4.2条、第4.4条、第4.5条、第5.1.1条、第5.2.1条为强制性的，其余为推荐性的。

本标准代替SY 6503-2000?可燃气体检测报警器使用标准?，与SY 6503-2000相比，主要修订内容如下：--该标准名称更改为?石油天然气工程可燃气体检测报警系统平安技术标准?；--更加细化、明确了石油天然气工程中设置可燃气体检测报警系统的场所和要求；--对检测点确定的内容进行了充实、明确，并重新编排；--增加了储运设施设置可燃气体检测报警器的要求和安装位置；--增加了指示报警器的选用条件；--对检测器的选用原那么更加细化、具体。

本标准的附录A、附录B、附录C为资料性附录。

本标准由石油工业平安专业标准化技术委员会提出并归口。

本标准负责起草单位：胜利油田胜利工程设计咨询有限责任公司。

本标准主要起草人：幽、刘强、赵帅、孙晓春、李敬、王智、万胜、张立平。

本标准所代替标准的历次版本发布情况为：--SY 6503-2000。

范围1.1本标准规定了石油天然气工程中可燃气体检测报警系统应遵守的根本要求。

1.2本标准适用于新建、扩建、改建的陆上油气田工程、石油天然气储运工程和海洋油气田陆上终端工程可燃气体检测报警设计、设备选型、安装，及以上工程的管理。

2标准性引用文件以下文件中的条款通过本标准的引用而成为本标准的条款。

但凡注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

但凡不注日期的引用文件，其最新版本适用于本标准。

GB 3836.1爆炸性气体环境用电气设备第1局部：通用要求GB 3836.2爆炸性气体环境用电气设备第2局部：隔爆型"d"GB 3836.4爆炸性气体环境用电气设备第4局部：本质平安型"i"GB 3836.14爆炸性气体环境用电气设备第14局部：危险场所分类GB 3836.15爆炸性气体环境用电气设备第15局部：危险场所电气安装(煤矿除外)GB 4208外壳防护等级(IP代码)GB 12358作业场所环境气体检测报警仪通用技术要求GB 15322.1可燃气体探测器第1局部：测量范围为0~100%LEL的点型可燃气体探测器GB 15322.2可燃气体探测器第2局部：测量范围为0~100%LEL的独立式可燃气体探测器GB 15322.3可燃气体探测器第3局部：测量范围为O~100%LEL的便携式可燃气体探测器GB 16808可燃气体报警控制器技术要求和试验方法GB 50058爆炸和火灾危险环境电力装置设计标准GB 50183-2004石油天然气工程设计防火标准JJG 693可燃气体检测报警器检定规程3术语和定义以下术语和定义适用于本标准。

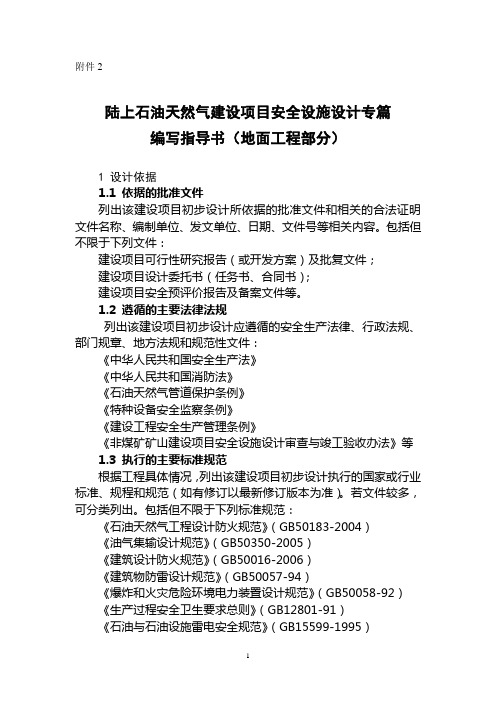

附件2陆上石油天然气建设项目安全设施设计专篇编写指导书（地面工程部分）1 设计依据1.1 依据的批准文件列出该建设项目初步设计所依据的批准文件和相关的合法证明文件名称、编制单位、发文单位、日期、文件号等相关内容。

包括但不限于下列文件：建设项目可行性研究报告（或开发方案）及批复文件；建设项目设计委托书（任务书、合同书）；建设项目安全预评价报告及备案文件等。

1.2 遵循的主要法律法规列出该建设项目初步设计应遵循的安全生产法律、行政法规、部门规章、地方法规和规范性文件：《中华人民共和国安全生产法》《中华人民共和国消防法》《石油天然气管道保护条例》《特种设备安全监察条例》《建设工程安全生产管理条例》《非煤矿矿山建设项目安全设施设计审查与竣工验收办法》等1.3 执行的主要标准规范根据工程具体情况，列出该建设项目初步设计执行的国家或行业标准、规程和规范（如有修订以最新修订版本为准）。

若文件较多，可分类列出。

包括但不限于下列标准规范：《石油天然气工程设计防火规范》（GB50183-2004）《油气集输设计规范》（GB50350-2005）《建筑设计防火规范》（GB50016-2006）《建筑物防雷设计规范》（GB50057-94）《爆炸和火灾危险环境电力装置设计规范》（GB50058-92）《生产过程安全卫生要求总则》（GB12801-91）《石油与石油设施雷电安全规范》（GB15599-1995）《工业企业设计卫生标准》（GBZ1-2001）《工作场所有害因素职业接触限值》（GBZ2-2002）《石油天然气安全规程》（AQ2012-2007）《陆上油气田油气集输安全规定》（SY/T6320-1997）《石油天然气钻井、开发、储运防火防爆安全生产技术规程》（SY/T5225-2005）《石油工业用加热炉安全规程》（SY0031-2004）《可燃气体检测报警器使用规范》（SY6503-2000）《石油设施电气装置场所分类》（SY/T0025-95）1.4与安全设施设计相关的其他设计依据2 工程概述依据建设项目初步设计简述相关内容。

SY6503-2000可燃气体检测报警器使用规范可燃气体检测报警器使用规范（SY 6503-2000）1、范围：本标准规定了安全使用可燃气体检测报警器应遵守的基本准则。

本标准适用于陆上石油与天然气勘探、开发、集输等生产过程中的易燃、易爆场所安装和使用固定式可燃气体检测报警器。

2、基本要求1)油气田易燃、易爆场所应安装可燃气体检测报警器。

2)可燃气体检测报警器的检测器的检测器的数量应满足被检测区域的要求。

每个检测器有效检测距离，在室内不宜大于7.5m，在室外不宜大于15m。

3)可燃气体报警控制器应安装在有人值守的操作室或值班室。

4)安装和使用的可燃气体检测报警器应有经国家指定机构认可的计量器具制造认证、防爆性能认证和消防认证。

5)在用的可燃气体检测报警器应按规定定期标定。

3、可燃气体检测器报警器的选型1）按使用场所爆炸危险区域划分选择检测器的防爆类型。

2）按使用场所被测气体的类别、级别、组别选择报警器防爆等级组别。

3）按检测点的数量选择单路或多路检测报警器。

4）按报警控制器安装场所的爆炸危险区域选择报警控制器的防爆性能。

5）按使用场所的环境温度选择检测器和控制器的温度适应范围。

性能要求检测对象：空气中的可燃气体；检测范围：0～100％可燃气体爆炸下限（LEL）；检测误差：爆炸下限的±10％以内；报警设定值：一级报警小于或等于25％LEL，二级报警小于或等于50％LEL；报警误差：设定值偏高在±25％以内；响应时间：吸入式仪器的响应时间小于30s，扩散式仪器的响应时间小于60s；电源电压的影响：发生±10%的变化时，报警器精度不降低。

4、固定式仪器的安装1)测量的安装高度应根据可燃气体的密度而定。

当气体密度大于0.97kg/m3（标准状态下）时，安装高度应距地面0.3～0.6m；当气体密度小于0.97kg/m3（标准状态下）时，按照高度距屋顶0.5～1.0m2)检测器的安装位置应综合空气流动的速度和方向、与潜在泄漏源的相对位置、通风条件而确定，并便于维护和标定。

可燃（有毒）性气体检测报警器安全管理规定可燃（有毒）性气体检测报警器是一种用于检测环境中可燃或有毒气体浓度的设备，并在浓度超过设定的安全阈值时发出警报信号，以提醒人们采取相应的防护措施。

该设备广泛应用于化工、石油、煤矿、天然气、工业制造等领域，有助于保护人员的生命安全和减少财产损失。

为了确保可燃（有毒）性气体检测报警器的安全使用，需要制定相应的管理规定。

以下是一个可燃（有毒）性气体检测报警器安全管理规定的示例：一、设备的选择与购买1.选择可燃（有毒）性气体检测报警器前应进行调研和了解，确定设备厂家的信誉度和产品品质。

2.根据实际需求，选择适合的可燃（有毒）性气体检测报警器型号和规格。

3.购买可燃（有毒）性气体检测报警器时，应要求厂家提供合格证明和产品质量保证。

4.在购买前，需了解国家有关法律法规对可燃（有毒）性气体检测报警器的相关标准及要求。

二、设备的安装与维护1.可燃（有毒）性气体检测报警器的安装应由专业人员进行，并符合国家规范和标准。

2.设备的安装位置应经过合理规划，以保证对环境中可能出现的可燃（有毒）性气体浓度变化进行有效监测。

3.设备的维护应按照厂家提供的维护手册进行，定期进行设备的检测和校准。

4.一旦设备发生故障或出现异常，应及时进行维修或更换。

三、设备的使用与操作1.设备的使用应由经过专业培训的人员负责，确保其了解设备的操作方法和相关安全注意事项。

2.在设备使用过程中，要定期对设备进行测试和演练，以确保设备的正常工作状态。

3.此类设备应设有报警记录，记录数据要定期进行备份。

4.设备的报警阈值应根据实际情况进行设定，并定期进行检测和调整。

四、设备的处置与更新1.设备到期或无法修复时，应按照相关法规进行处置。

设备的报废、回收和处理应符合环保要求。

2.设备使用过程中，需要根据技术进步和标准更新，及时对设备进行更新。

3.设备更新后，需重新进行安装和调试，并做相应的记录和备案。

通过制定可燃（有毒）性气体检测报警器安全管理规定，可以确保设备的正常运行和有效使用，减少事故发生的概率，保护人员的生命安全和财产安全。

可燃、有毒气体检测报警仪的强制检定到底是怎么规定的可燃有毒气体检测报警仪现在已经成了各个石油化工企业以及涉及到重大危险源的企业的一种标配了，也成了政府和专家们隐患排查的一个几乎必查项目，尤其是2017年安监总局发布了第121号文《化工和危险化学品生产经营单位重大生产安全事故隐患判定标准》之后，可燃有毒气体检测报警仪的设置与否直接上升到重大安全隐患的层面了，由此可见，相关部门对可燃有毒气体检测报警系统的重视程度了。

但是今天我写这篇文章的目的不是去研究可燃有毒气体报警设置的技术问题，而是重点探讨一下可燃有毒气体检测报警仪设置之后的后续工作，也就是检测报警仪的维护、检测、检定等事宜。

关于检测报警仪的维护、检测、检定等后续工作事宜，也是一件令大家闻之头疼的事情，因为这里面的事情给人一种毫无头绪的感觉，群里也是为此展开过热烈的讨论，但总归无果而终。

那么今天我们就从头捋一捋气体检测报警仪的维护、检测、检定等方面的问题。

当一个气体检测报警仪从它在现场安装完成之后，并且正式投用的那一刻起，该气体检测报警仪实际上也正式进入了全生命周期的后半辈子环节，也就是运行、维护、报废环节。

此处的词语“维护”代表的是广义上的维护，它包含了保养、维修、检测、检定等内容。

我们正式探讨第一个问题，气体检测报警仪的维护是必须要做的吗？答案是肯定，但我们并不是仅仅要一个肯定的答复，我们习惯于从法律法规、政策条文中寻找依据。

在2021年6月10日通过的《安全生产法》中，第三十六条：第三十六条向我们传达了两个信息，第一明确规定了安全设备需要定期的维护，第二明确规定了安全设备的检测应当符合国家标准或行业标准。

可能较真的网友会问，气体检测报警仪属不属于安全设备呢？这个问题确实很普遍，那么我们必须把安全设备的范围讲清楚，一部法律的出台，并不能够解决所有的细节问题，这个时候就需要对法律进行释义，新《安全生产法》颁布了，目前还没公布条文释义，但我们可以参考2014版《安全生产法》条文释义，在2014版《中华人民共和国安全生产法释义》中对安全设备做了以下解释：“安全设备主要是指为了保护从业人员安全、防止生产安全事故发生以及在发生生产安全事故时勇于救援而安装使用的机械设备和器械，如矿山使用的自救器、灭火设备以及各种安全检测仪器，包括安全检测系统、瓦斯检测器、测风表、氧气检测仪、顶板压力检测仪等。

国家能源局关于印发《燃气电站天然气系统安全管理规定》的通知文章属性•【制定机关】国家能源局•【公布日期】2015.12.22•【文号】国能安全〔2015〕450号•【施行日期】2015.12.22•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】天然气正文国家能源局关于印发《燃气电站天然气系统安全管理规定》的通知国能安全〔2015〕450号各派出机构，华能、大唐、华电、国电、国家电投集团公司，各发电企业：为加强燃气电站天然气系统安全管理，防范各类电力事故的发生，我局组织制定了《燃气电站天然气系统安全管理规定》，已经局长办公会审议通过，现印发你们，请依照执行。

国家能源局2015年12月22日燃气电站天然气系统安全管理规定第一章总则第一条为加强燃气电站天然气系统安全生产管理，防范事故发生，依据《中华人民共和国安全生产法》、《石油天然气管道保护法》、《石油天然气工程设计防火规范》、《城镇燃气设计规范》、《输气管道工程设计规范》、《火力发电厂与变电所设计防火规范》、《联合循环机组燃气轮机施工及质量验收规范》等法律法规及有关标准规范，制定本规定。

第二条本规定适用于燃气电站天然气系统的设计、施工、运行维护和安全及应急管理工作。

本规定所称燃气电站，是指利用天然气、煤层气、煤制气或液化天然气（LNG）作为燃料生产电能的发电企业。

天然气系统，是指燃气电站产权边界内发电生产用的天然气设备设施，包括过滤、调压、调温、输送、计量、贮存、放散、控制及其他（紧急切断、防雷防静电等）设备设施。

第三条燃气发电企业是燃气电站安全生产管理责任主体，应严格遵守国家有关法律法规和标准规范，全面履行燃气电站天然气系统安全生产管理责任。

第二章安全要求第四条燃气发电工程设计单位应具备相应等级的资质证书，并应严格执行国家规定的设计深度要求和标准规范中的强制性条文。

第五条进入燃气电站的天然气气质应符合《天然气》（GB 17820）中的相关要求，同时还应满足《输气管道工程设计规范》（GB 50251）等国家和行业标准中的有关规定；天然气在电站内经过滤、加热及调压后，最终应满足燃气轮机制造厂对天然气气质各项指标的要求。

可燃气体检测报警器使用规范（SY 6503-2000）1、范围：本标准规定了安全使用可燃气体检测报警器应遵守的基本准则。

本标准适用于陆上石油与天然气勘探、开发、集输等生产过程中的易燃、易爆场所安装和使用固定式可燃气体检测报警器。

2、基本要求1)油气田易燃、易爆场所应安装可燃气体检测报警器。

2)可燃气体检测报警器的检测器的检测器的数量应满足被检测区域的要求。

每个检测器有效检测距离，在室内不宜大于7.5m，在室外不宜大于15m。

3)可燃气体报警控制器应安装在有人值守的操作室或值班室。

4)安装和使用的可燃气体检测报警器应有经国家指定机构认可的计量器具制造认证、防爆性能认证和消防认证。

5)在用的可燃气体检测报警器应按规定定期标定。

3、可燃气体检测器报警器的选型1）按使用场所爆炸危险区域划分选择检测器的防爆类型。

2）按使用场所被测气体的类别、级别、组别选择报警器防爆等级组别。

3）按检测点的数量选择单路或多路检测报警器。

4）按报警控制器安装场所的爆炸危险区域选择报警控制器的防爆性能。

5）按使用场所的环境温度选择检测器和控制器的温度适应范围。

性能要求检测对象：空气中的可燃气体；检测范围：0～100％可燃气体爆炸下限（LEL）；检测误差：爆炸下限的±10％以内；报警设定值：一级报警小于或等于25％LEL，二级报警小于或等于50％LEL；报警误差：设定值偏高在±25％以内；响应时间：吸入式仪器的响应时间小于30s，扩散式仪器的响应时间小于60s；电源电压的影响：发生±10%的变化时，报警器精度不降低。

4、固定式仪器的安装1)测量的安装高度应根据可燃气体的密度而定。

当气体密度大于0.97kg/m3（标准状态下）时，安装高度应距地面0.3～0.6m；当气体密度小于0.97kg/m3（标准状态下）时，按照高度距屋顶0.5～1.0m2)检测器的安装位置应综合空气流动的速度和方向、与潜在泄漏源的相对位置、通风条件而确定，并便于维护和标定。
