针对有测量偏差(EIV)的一种增广闭环子空间辨识方法(英文)刘涛;邵诚【期刊名称】《中国化学工程学报：英文版》【年(卷),期】2012(20)6【摘要】A closed-loop subspace identification method is proposed for industrial systems subject to noisy input-output observations, known as the error-in-variables (EIV) problem. Using the orthogonal projection approach to eliminate the noise influence, consistent estimation is guaranteed for the deterministic part of such a system. A strict proof is given for analyzing the rank condition for such orthogonal projection, in order to use the principal component analysis (PCA) based singular value decomposition (SVD) to derive the extended observability matrix and lower triangular Toeliptz matrix of the plant state-space model. In the result, the plant state matrices can be retrieved in a transparent manner from the above matrices. An illustrative example is shown to demonstrate the effectiveness and merits of the proposed subspace identification method.【总页数】6页(P1136-1141)【关键词】子空间辨识方法;变量系统;闭环;状态空间模型;消除噪声;正交投影;奇异值分解;主成分分析【作者】刘涛;邵诚【作者单位】Institute of Advanced Control Technology,Dalian University of Technology【正文语种】中文【中图分类】TP273;V231【相关文献】1.基于改进闭环子空间的水电机组参数辨识方法 [J], 田田;郭琦;刘昌玉;李伟;袁艺;刘肖;颜秋容2.基于两步方法的闭环子空间辨识算法 [J], 葛亦乔;石春;吴刚3.脉冲响应模型的闭环子空间辨识方法 [J], 陈亮;潘海鹏;吴平;周伟4.电厂脱硫系统闭环子空间辨识方法研究 [J], 杨大州;张寻;姜昊;刘畅;李益国5.基于改进闭环子空间的集气管压力辨识方法 [J], 刘昕明;高宪文;刘昕哲因版权原因，仅展示原文概要，查看原文内容请购买。
判断是否为子空间例题判断是否为子空间是线性代数中一个常见的问题。
学好线性代数，必须要对子空间的概念和性质有所了解。
在这篇文档中，我将介绍子空间的定义和相关性质，并提供一些例题进行判断。
首先，我们来定义子空间。
在给定一个向量空间V的情况下，非空集合U被称为V的子空间，如果U本身也是一个向量空间，且U中的所有向量都属于V。
换句话说，U 必须满足三个条件： 1. U非空，且包含零向量。
2. U对于向量的加法运算封闭。
3. U对于向量的数乘封闭。
借助上述定义，我们可以知道如果U是一个子空间，那么U与V具有相同的零向量，且满足线性组合的封闭性。
这些性质使得判断是否为子空间的问题变得相对简单。
接下来，我们将通过一些例题，来具体说明如何判断给定的集合是否为一个子空间。
例题1：考虑三维向量空间R^3，集合U = {(x, y, z) | x + y + z = 0}。
判断U是否为R^3的子空间。
解答：首先，我们需要验证U是否满足定义中的三个条件。
1. U非空，且包含零向量。
零向量是(0, 0, 0)，而且满足x + y + z = 0，所以零向量属于U。
2. U 对于向量的加法运算封闭。
假设(u1, u2, u3)和(v1,v2, v3)是U中的两个向量。
我们需要验证它们的和仍然属于U。
根据集合U的定义，(u1, u2, u3)和(v1, v2, v3)满足u1 + u2 + u3 = 0和v1 + v2 + v3 = 0。
我们计算它们的和：(u1 + v1, u2 + v2, u3 + v3)。
根据加法运算的定义，我们可以得到(u1 + v1) + (u2 + v2) + (u3 + v3) = (u1 + u2 + u3) + (v1 + v2 + v3) = 0 + 0 = 0。
因此，(u1 + v1, u2 + v2, u3 + v3)也满足x + y + z = 0，即它属于U。
因此，U对向量的加法运算封闭。
闭环子空间辨识方法及其应用准确的系统模型是先进控制技术得以应用的前提和基础。
作为多变量系统建模的有效工具,子空间辨识方法自上世纪九十年代初提出以来,就受到控制理论、信号处理及结构工程等多个领域的颇多关注。
这些年来,关于子空间辨识方法的研究已逐渐形成基本的理论体系,包括算法实现、性能分析与算法应用等。
基本的子空间辨识方法都是基于开环系统的,之后人们相继提出了针对闭环系统、非线性系统等的子空间辨识方法。
由于闭环系统辨识有着重要的工程实践意义,本论文的工作重点集中于对闭环子空间辨识方法的研究,包括对其理论的完善、算法的扩展以及在工业过程的应用。
本论文的具体研究内容包括：1.大多数子空间辨识方法都只考虑输出噪声,而假设输入变量是不受噪声污染的,这显然不符合实际。
本文针对EIV(errors-in-variables)模型,即考虑系统的输入和输出变量均受到噪声污染,提出了一种基于辅助变量的闭环子空间辨识方法。
对文献中基于辅助变量的子空间辨识方法进行分析,发现这些方法用于闭环系统辨识时可能出现估计偏差。
为了避免偏差的存在,本文提出利用新的辅助变量加以改进。
探讨了多种辅助变量的选择方式,利用仿真实例进行了对比研究。
相比于兼用主元分析(PCA)和辅助变量的子空间方法而言,本文方法仅依赖于辅助变量的选择,算法更为简单直接,易于实现。
2.将传统闭环辨识方法和子空间辨识方法适当结合起来以形成新的辨识方法,可以兼顾各家之长。
本文在传统两阶段法框架下提出一种新的闭环子空间辨识方法。
第一阶段通过信号的正交分解直接估计中间变量,第二阶段利用子空间辨识方法解决一个开环辨识问题,从而获得系统参数矩阵。
在第二阶段考虑了多种子空间辨识方法应用的可能,并用仿真实例进行了对比研究。
本文方法直接辨识系统模型,无需控制器模型信息,算法易于实现。
相比于已有的基于正交分解的r空间辨识方法,本文方法原理简单、易于扩展,而且给出一种较为简单的方法用于估计Kalman增益于噪声方差。
一种无特征分解的快速子空间DOA算法
彭巧乐;司锡才;李利
【期刊名称】《系统工程与电子技术》
【年(卷),期】2010(032)004
【摘要】基于子空间正交特性的MUSIC算法具有优良的超分辨性能,但由于其需要对空间协方差矩阵进行特征分解,因而计算量比较大.为了降低计算复杂度,提出一种快速子空间算法.该方法利用信号特征值大于噪声特征值的特性,通过对空间协方差矩阵的高阶次幂或者空间协方差矩阵逆的高阶次幂来逼近信号子空间或者噪声子空间,从而避免了特征分解.获得噪声子空间后再采用MUSIC算法实现波达方向估计.仿真结果表明,该方法减少了计算量同时能够达到MUSIC算法的估计性能.【总页数】3页(P691-693)
【作者】彭巧乐;司锡才;李利
【作者单位】哈尔滨工程大学信息与通信工程学院,黑龙江,哈尔滨,150001;哈尔滨工程大学信息与通信工程学院,黑龙江,哈尔滨,150001;哈尔滨工程大学信息与通信工程学院,黑龙江,哈尔滨,150001
【正文语种】中文
【中图分类】TN911.23
【相关文献】
1.一种平稳子空间分析的快速不动点算法 [J], 林原灵;陈前
2.一种无外部持续激励的子空间闭环辨识算法 [J], 邬芬;杨马英;田保林;王海波
3.一种新的基于Krylov子空间的快速子空间分解 [J], 安志娟;苏洪涛;包志强;保铮
4.一种快速特征分解方法及其在高分辨率谱估计中的应用 [J], 王曙光; 何振亚
5.一种新的基于子空间三角不等式快速搜索的参考矢量选择方法 [J], 马肖肖;潘志斌;李阳;方洁
因版权原因，仅展示原文概要，查看原文内容请购买。
子空间辨识方法在Hammerstein-Wiener系统中的应用一、Hammerstein-Wiener系统简介Hammerstein-Wiener系统是一种将线性系统和非线性系统结合起来的模型，通常由一个线性动态子系统和一个静态非线性子系统组成。
其基本结构如下所示：y(t) = G(u(t)) + e(t)y(t)为系统的输出，u(t)为系统的输入，G为非线性静态函数，e(t)为系统的噪声。
Hammerstein-Wiener模型通常用于描述具有非线性特性的系统，例如电机、水泵、风力发电机等。
由于其能够较好地描述实际系统的非线性特性，因此在工业控制和自动化领域得到了广泛的应用。
二、子空间辨识方法简介子空间辨识方法是一种基于矩阵计算的现代辨识技术，它利用输入输出数据的矩阵表示进行系统辨识。
该方法主要通过SVD（奇异值分解）和TLS（总体最小二乘）等技术，将系统的输入输出数据转化为子空间中的特征向量和特征值，从而实现系统的参数辨识。
相对于传统的参数辨识方法，子空间辨识方法具有较强的鲁棒性和快速的计算速度，因此在非线性系统的建模和控制中具有一定的优势。
三、子空间辨识方法在Hammerstein-Wiener系统中的应用1. 建模子空间辨识方法在Hammerstein-Wiener系统的建模中具有一定的优势。
由于Hammerstein-Wiener系统通常包含线性动态子系统和非线性静态子系统两部分，其建模具有一定的难度。
传统的参数辨识方法往往需要对系统进行线性化处理，以便进行参数辨识。
而子空间辨识方法能够直接对非线性系统进行建模，无需线性化处理，因此在描述系统非线性特性方面具有一定的优势。
子空间辨识方法还能够将系统的输入输出数据转化为子空间中的特征向量和特征值，从而实现对系统的参数辨识，避免了对系统进行复杂的数学推导和参数估计。
结论子空间辨识方法在Hammerstein-Wiener系统中具有一定的优势和应用前景，但也面临一些挑战。
1.子空间辨识方法直接利用输入输出数据估计得到系统状态空间模型。
2.
3.子空间辨识的目标：
给定一个未知的单入单出或多入多出系统，假定系统的输入测量值为u ，输出测量值为y 在系统可能存在输入、输出、状态噪声的情况下，估计出系统的状态空间模型。
4.
5.几何工具：正交投影，斜向投影。
无噪声子空间辨识方法：
确定性系统。
推出：
设：
可以得到：
其中Y是可知的，需要消除U，最简单的方法是子空间正交投影法，数学表达式是：
故有：
将上面得到的，右乘，得，这样就消除了U。
只要求得，系统状态空间矩阵A和C就可以利用广义可观测矩阵计算得到。
因为X未知，需要对做一个近似变换。
的估计为。
将进行SVD分解，
令，故有：
这样就可以得到系统矩阵A和C。
下面确定系统矩阵Ｂ和Ｄ以及初始状态ｘ（０）。
将输出方程写成以下形式：
，
此时假设为两输入两输出系统：
因此ｙ（０）的Ｂ，Ｄ，ｘ（０）部分可以由下式表示：
将式用比例矩阵表示，为：。
子空间算法【原创版】目录1.子空间算法的定义和背景2.子空间算法的应用场景3.子空间算法的优缺点4.子空间算法的实际应用案例5.子空间算法的发展前景正文【1.子空间算法的定义和背景】子空间算法是一种在计算机科学中广泛应用的算法，主要用于数据挖掘和模式识别等领域。
其基本原理是在原始数据空间中寻找一个子空间，使得该子空间中的数据具有某种特定的结构或规律。
通过这种方式，可以有效地降低数据的维度，提高数据处理和分析的效率。
【2.子空间算法的应用场景】子空间算法在许多领域都有广泛的应用，包括信号处理、图像识别、自然语言处理等。
例如，在信号处理领域，子空间算法可以用于信号的降维和特征提取；在图像识别领域，子空间算法可以用于图像的压缩和特征提取；在自然语言处理领域，子空间算法可以用于文本的降维和主题分析等。
【3.子空间算法的优缺点】子空间算法的优点在于其能够有效地降低数据的维度，提高数据处理和分析的效率。
同时，子空间算法也具有一定的鲁棒性，能够应对一定程度的数据噪声和变化。
然而，子空间算法也存在一些缺点，例如算法的计算复杂度较高，对于大规模数据处理具有一定的挑战。
【4.子空间算法的实际应用案例】以图像识别领域为例，子空间算法可以用于图像的压缩和特征提取。
通过使用子空间算法，可以有效地降低图像的数据量，减少计算复杂度，同时保留图像的关键信息。
这样，就可以将原始的图像数据转化为一组紧凑的特征表示，用于后续的图像分类和识别任务。
【5.子空间算法的发展前景】随着大数据时代的到来，子空间算法在数据挖掘和模式识别等领域的应用将越来越广泛。
同时，随着计算机硬件和算法技术的不断发展，子空间算法的计算效率和鲁棒性也将得到进一步的提升。

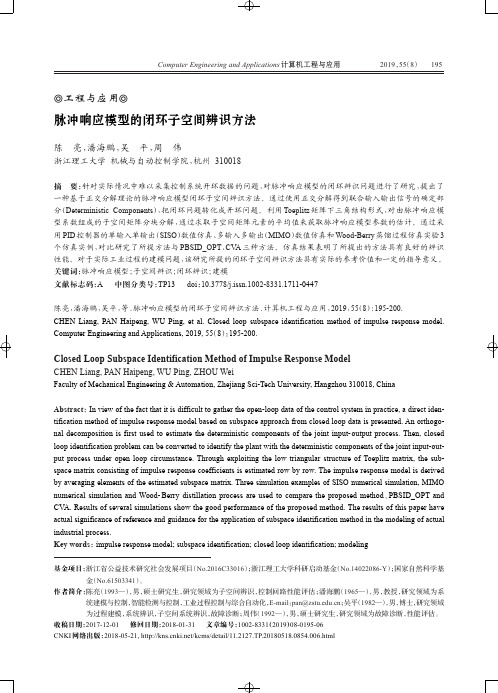

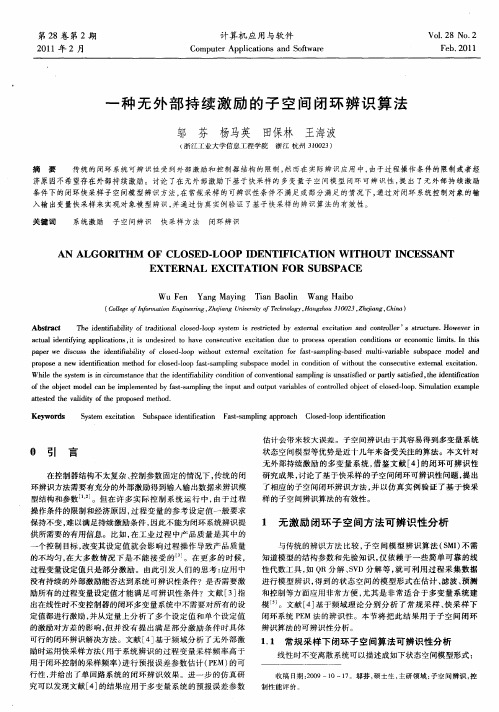

一种无外部持续激励的子空间闭环辨识算法邬芬;杨马英;田保林;王海波【摘要】The identifiability of traditional closed-loop system is restricted by external excitation and controller' s structure. However in actual identifying applications,it is undesired to have consecutive excitation due to process operation conditions or economic limits. In this paper we discuss the identifiability of closed-loop without external excitation for fast-sampling-based multi-variable subspace model and propose a new identification method for closed-loop fast-sampling subspace model in condition of without the consecutive external excitation.While the system is in circumstance that the identifiability condition of conventional sampling is unsatisfied or partly satisfied, the identification of the object model can be implemented by fast-sampling the input and output variables of controlled object of closed-loop. Simulation example attested the validity of the proposed method.%传统的闭环系统可辨识性受到外部激励和控制器结构的限制,然而在实际辨识应用中,由于过程操作条件的限制或者经济原因不希望存在外部持续激励.讨论了在无外部激励下基于快采样的多变量子空间模型闭环可辨识性,提出了无外部持续激励条件下的闭环快采样子空间模型辨识方法,在常规采样的可辨识性条件不满足或部分满足的情况下,通过对闭环系统控制对象的输入输出变量快采样来实现对象模型辩识,并通过仿真实例验证了基于快采样的辨识算法的有效性.【期刊名称】《计算机应用与软件》【年(卷),期】2011(028)002【总页数】5页(P184-188)【关键词】系统激励;子空间辨识;快采样方法;闭环辨识【作者】邬芬;杨马英;田保林;王海波【作者单位】浙江工业大学信息工程学院,浙江,杭州,310023;浙江工业大学信息工程学院,浙江,杭州,310023;浙江工业大学信息工程学院,浙江,杭州,310023;浙江工业大学信息工程学院,浙江,杭州,310023【正文语种】中文0 引言在控制器结构不太复杂、控制参数固定的情况下，传统的闭环辨识方法需要有充分的外部激励得到输入输出数据来辨识模型结构和参数［1，2］。
