电缆桥架型号该怎么选择

电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。

主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。

桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。

也可以敷设在建筑物和管廊支架上。

在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。

一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。

它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。

他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。

2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。

它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。

它即适用于动力电缆的安装，也适合于控制电缆的敷设。

3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。

它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。

槽式、托盘式汇线桥架具有防尘、防干扰性能。

4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。

与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。

二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。

电缆桥架的选择应该怎么选一、桥架介绍电缆桥架在生活中已经随处可见，它能够有效的保护电缆电线不受外界因素而损坏。

主要由支架、托臂和安装附件组成。

桥架既可独立架设安装，也可以敷设在建筑物和管廊支架上。

但是很多朋友都不是很了解在什么环境下应该用到什么样的电缆桥架呢？今天我们就来说一下。

二、桥架型号介绍电缆桥架型号分别有：槽式桥架、托盘式桥架、梯级式桥架槽式桥架：槽式是一种完全封闭的桥架，在高强度腐蚀环境下，对控制电缆屏蔽干扰和电缆保护有很好的效果。

托盘式桥架：托盘式具有重量轻，载荷大，造型美观、结构简单，安装方便等优点，它既适用于动力电缆的安装，也适用于控制电缆的敷设。

梯级式桥架：梯式具有重量轻，成本低，安装方便、散热、透气性好等优点。

它适用于一般直径较大电缆的敷设。

三、桥架材质介绍电缆桥架材质分别有：镀锌、铝合金、不锈钢镀锌桥架：适用于室内中度腐蚀，不可用在室内有防腐蚀需求的环境下，镀锌桥架的锌层使得它使用寿命得到加强。

铝合金桥架：适用于室内外中度腐蚀环境，铝合金桥架有着不错抗腐蚀能力以及抗电磁干扰能力。

不锈钢桥架：能适用到任何的安装环境中，众所周知不锈钢有着非常高的硬度，而且不会出现生锈、磨损、腐蚀等情况，能够非常好的保护电缆。

四、桥架工艺介绍电缆桥架工艺分别有：防火、喷塑、热镀锌防火桥架：适用于需要有防火等级的环境，外层加防火涂料，防火桥架遇火后不会燃烧，从而阻隔火势蔓延，具有极其良好的防火阻火效果。

喷塑桥架：适用于室内外中度腐蚀环境，喷塑桥架可以自由的选择喜欢的颜色，对一些有外观需求的建筑物来说是非常不错的选择。

热镀锌桥架：可以使用在任何环境中，热镀锌是镀锌桥架的升级版，有着非常强大的使用寿命以及抗腐蚀性能。

五、电缆桥架的规格电缆桥架的规格是根据需要搭载数量多少与多少重量的电缆去选择的。

六、电缆桥架使用推荐表。

电缆桥架的规格和型号大全在各种工程上，电缆桥架是被经常使用的。

生活中的我们并不是了解它，我们也不会去注视这些电缆桥架，但是它却给我们的生活带来了很多方便，是必须的一种设备。

以下就让小编对电缆桥架及电缆桥架规格型号、电缆桥架的用途做出详细的介绍吧。

电缆桥架的规格选择：1、为防止缆桥架的规格尺寸偏大或偏紧，《民用建筑电气设计规范》（JGJ16-2008）中规定：“电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。

”2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

4、要求桥架防火的区段，必须采用钢制或不燃、阻燃材料。

5、电缆桥架常见规格槽式(全封闭)电缆桥架规格有：250×250150×250150×300100×250150×200。

6、梯级式电缆桥架常见规格有：100×200150×200100×600150×600100×800150×800100×500150×500100×300150×300100×400150×400。

电缆桥架型号：无孔电缆桥架(槽式桥架):槽式桥架是一种全封闭电缆桥架。

最适合敷设计算机电缆、通信电缆、热电偶电缆和其他高灵敏度系统的控制电缆。

它可以控制电缆的屏蔽干扰和重腐蚀环境下电缆的保护。

梯形电缆桥:梯形电缆桥简称“梯形电缆桥”。

它有一个独特的形状，像一个梯子，中间焊接了一个钢筋和支持，使它重量轻，成本低，非常强大的承载力和良好的透气性。

一般情况下，将敷设直径相对较大的电缆以及高功率和低功率电缆。

带孔托盘式电缆桥架:托盘式电缆桥架是半密封的，非常类似于槽型桥架。

具有重量轻、载荷大、外观美观、结构简单、安装方便等优点。

电缆桥架的规格和型号不少顾客顾客在选购桥架的时分，不知道怎么选择桥架的标准与厚度，电缆桥架的型号与规格主要看置放电缆的分量和数量，下面为咱们供给一些市面上电缆桥架常用的标准类型作为参阅：一、电缆桥架型号介绍槽式电缆桥架，托盘式电缆桥架，梯级式电缆桥架等。

这些也是目前在中国应用比较多的桥架，多为封闭型桥架。

什么样的环境下用什么类型的桥架，这是非常重要的问题。

无孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。

最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。

它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。

梯式电缆桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。

有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。

既适用于动力电缆的安装，也适用于控制电缆的敷设。

二、电缆桥架规格查询三、如何选择合适的电缆桥架型号应用自然环境不一样，必须挑选的桥架规格、型号规格都不一样，这也就牵涉到电线桥架的购买难题。

一般，挑选和选购电缆桥架，只必须留意下列4个关键点。

1、挑选适合的结构特征电缆桥架的种类关键和构造相关，不一样构造的电缆桥架运用在不一样的自然环境中。

因而，最先要依据实际的工程施工自然环境和所希望的电缆桥架的作用来挑选最好的电缆桥架。

2、依据材料挑选电缆桥架电缆桥架有钢质、玻璃钢防腐和铝合金型材等几类种类，不一样原材料制成的电缆桥架在特性上各有不同。

例如玻璃钢桥架重量较轻；铝合金桥架净重也轻，但价钱偏贵。

3、依据阻燃等级挑选电缆桥架如果是对防火安全有较高规定的自然环境，不宜应用铝合金桥架，而应当挑选阻燃性型电缆桥架，那样能够确保电缆桥架的使用寿命更长。

电缆桥架的选择和选型注意事项1．电缆桥架的选择1．1在工程设计中，电缆桥架的布置应根据经济合理性、技术可行性、运行安全性等因素综合比较，以确定最佳方案，还要充分满足施工安装、维护检修及电缆敷设的要求。

1．2电缆桥架水平敷设时距地面的高度一般不低于于2.5m，垂直敷设时距地面1.8m以下部分应加金属盖板保护，但敷设在电气专用房间内时除外。

电缆桥架水平敷设在设备夹层或上人马道且低于2．5m，应采取保护接地措施。

1．3电缆桥架、线槽及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造．或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。

对耐腐蚀性能要求较高或要求洁净的场所，宜选用铝合金电缆桥架。

1．4电缆桥架在有防火要求的区段内，可在电缆梯架，托盘内添加具有耐火或难燃性能的板，网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施。

其整体耐火性能应满足国家有关规范或标准的要求。

在工程防火要求较高的场所．不宜采用铝合金电缆桥架。

1．5需要屏蔽电磁干扰的电缆线路．或有防护外部影n向如户外日照，油，腐蚀性液体、易燃粉尘等环境要求时．应选用无孔托盘式电缆桥架。

1．6在容易积聚粉尘的场所，电缆桥架应选用盖板；在公共通道或室外跨越道路段．底层桥架上宜加垫板或使用无孔托盘。

1．7不同电压、不同用途的电缆不宜敷设在同一层电缆桥架内：(1)1kV以上和1kV及以下的电缆：(2) 同一路径向一级负荷供电的双回路电缆；(3) 应急照明和其他照明的电缆：(4)电力，控制和电信电缆。

若不同等级的电缆敷设在同一电缆桥架时，中间应增加隔板隔离。

1．8当钢制电缆桥架直线段长度超过30m，铝合金电缆桥架超过15m时．或当电缆桥架经过建筑伸缩(沉降)缝时应留有O-30mm补偿余量．其连接宜采用伸缩连接板。

1．9电缆梯架、托盘宽度和高度的选择应符合填充率的要求，电缆在梯架、托盘内的填充率一般情况下，动力电缆可取40％-50％，控制电缆可取50％。

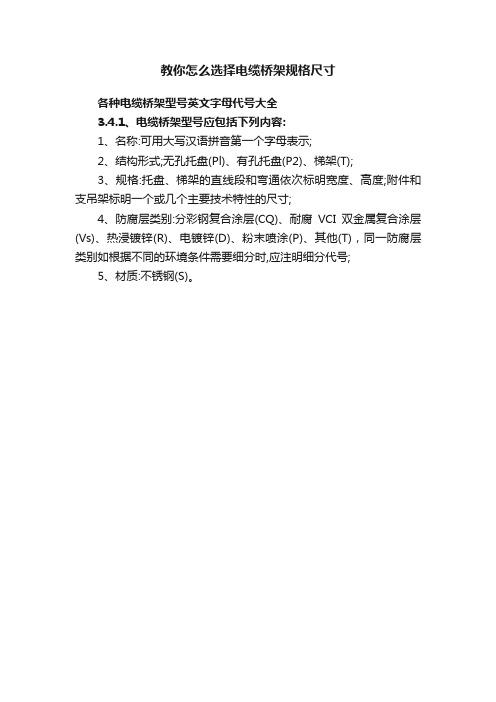

教你怎么选择电缆桥架规格尺寸
各种电缆桥架型号英文字母代号大全
3.4.1、电缆桥架型号应包括下列内容:
1、名称:可用大写汉语拼音第一个字母表示;
2、结构形式;无孔托盘(Pl)、有孔托盘(P2)、梯架(T);
3、规格:托盘、梯架的直线段和弯通依次标明宽度、高度;附件和支吊架标明一个或几个主要技术特性的尺寸;
4、防腐层类别:分彩钢复合涂层(CQ)、耐腐VCI双金属复合涂层(Vs)、热浸镀锌(R)、电镀锌(D)、粉末喷涂(P)、其他(T)，同一防腐层类别如根据不同的环境条件需要细分时,应注明细分代号;
5、材质:不锈钢(S)。

电缆桥架的规格和型号大全
电缆桥是由支架、支架、手臂和配件组成，可安装在建筑物或管道上，是一种能够保护电缆免受外界因素影响，确保日常用电安全的建筑材料。

它们可以在地下停车场、购物中心、超市和其他地方看到。

电缆桥架型号：
1.托盘电缆桥架
托盘电缆桥架广泛应用于石油、化工、电力、轻工、电视、电讯、煤炭等面进行敷设电缆具造型美观、结构简单、安装便（散热、透气性）等特点。

2.梯级式电缆桥架
适用于力电缆要求适用于控制电缆敷设采用隔板进行同层电缆桥架敷设力电缆
控制电缆梯级、托盘电缆桥架其表面处理静电喷涂、镀锌、热浸锌及镀锌再喷涂四种别用于同环境重腐蚀环境应作特殊防腐处理。

3.槽式电缆桥架
槽型电缆桥架是全封闭电缆桥架，适用于敷设计算机电缆、通信电缆、热电偶电缆及其高灵敏度系统控制电缆等。

电缆保护在严重腐蚀环境下有效。

槽式电缆盘的表面处理为静电喷涂、镀锌、热浸镀锌和镀锌再喷涂，用于同一环境的重腐蚀环境，应进行特殊防腐处理。

电缆桥架规格选择
1.复合环氧树脂电缆桥的宽度和高度应按照下表选择，并应按照电缆真实充电率
的规定值，不得超过有关标准规格，电力电缆应为40%-50%，控制电缆应为50%-70%，另加10%-25%的发展余额。

2.各种弯曲通道及附件均须符合工程条件，并须与桥梁配套。

3.支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

4.桥梁截面的选择如下表所示。

桥梁电缆网络中任何线路的最大自动过流保护额定电流或设定值(a)桥梁截面的最小值(mm2)。

用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。

优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。

一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1．JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973．QB/T1453-92电缆桥架4．JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5．DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。

三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。

2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。

2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。

2）敷设在消防线路中。

3）敷设在海拔2000米以上。

3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP332）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制GB/T3880和GB/6892玻璃钢GB/T15568耐火桥架GB8624-1997中B级3）常用规格高40 50 60 80 100 150 200宽60 80 100 150 200 250 300 400 500 600 800 1000 12004）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。

电缆桥架尺寸选择与计算公式电缆桥架作为布线工程的一个配套项目,目前尚无专门的规范指导,各生产厂家的规格程式缺乏通用性。

因此,设计选型过程应根据弱电各个系统线缆的类型、数量,合理选定适用的桥架。

一、电缆桥架型式及品种的选择1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用（FB）类槽式复合型防腐屏蔽电缆桥架（带盖）。

2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。

托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

3、除上述情况外，可根据现场环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

在容易积灰和其它需遮盖的环境或户外场所宜加盖板。

4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。

大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。

5、大跨距（>3m）要选用复合型桥架（FB）。

6、户外要选用复合环氧树指桥架（F）。

二、电缆桥架规格选择1、复合环氧树脂电缆桥架的宽度和高度就按下表选择，并应符合电缆真充率不超过有关标准规范的规定值，动力电缆可取40-50%，控制电缆可取50-70%，另外需予留10-25%的式程发展余量。

2、各种弯通及附件规格应符合工程布置条件并与桥架相配套。

3、支、吊架规格的选择，应按桥架规格、层数、跨距等条件配置。

并应满足荷载的要求。

三、对于电缆桥架的支、吊架的配置1、户内支、吊短跨距一般采取1.5-3m；户外立柱中跨距一般采取6m。

2、非直线段的支、吊架配置就遵循以下原则：当桥架宽度<300mm时，应在距非直线段与直线结合处300-600m的直线段侧设置一个支、吊架；当桥架宽度>300mm时，除符合下述条件外，在非直线段中部还应增设一个支、吊架。

3、拉挤玻璃钢电缆桥架多层设置时层间中心距为200，250，300，350mm。

电缆桥架选型计算一、电缆桥架尺寸选择与计算 1、载荷校验如果载荷不满足，可选择更大尺寸级别的桥架，或增加支撑点数量、减少支撑间距。

2、桥架宽度计算不妨考虑最低尺寸条件，即令k=d/4,于是...)n 45b 332211+++=d n d n d （ 将电缆直径和根数代入上式便可计算出桥架最小宽度，再选择相应规格桥架。

二、桥架宽度计算 1、电缆近似外径电缆规格（mm 2)电缆近似直径（mm)YJV22：3×16+1×10 19.3 YJV22：3×25+1×16 22.6YJV22：3×35+1×16 24.7 YJV22：3×70+1×35 33.6 YJV22：3×120+1×7042.7YJV22：3×150+1×7046.9 BVR ：10 8.9 BVR ：169.9BVR ：35 12.82、桥架宽度计算BVR ：7016.3 BVR ：12020.4桥架段号敷设电缆(mm 2）桥架宽度（mm) 桥架型号（mm)桥架13*（3×150+1×70），3×120+1×70，3×70+1×35，3×35+1×16，3×25+1×16，3×16+1×10，10,16,35,70,2*120b=5/4(3×46.9+42.7+33.6+24.7+22.6+19.3+8.9+9.9+12.8+16.3+2×20.4)=466,考虑余量选500500*150桥架23×16+1×10，10b=5/4(19.3+8.9)=35.25，考虑余量选200200*100桥架33*（3×150+1×70），3×120+1×70，3×70+1×35，3×35+1×16，3×25+1×16，16,35,70,2*120b=5/4(3×46.9+42.7+33.6+24.7+22.6+9.9+12.8+16.3+2×20.4)=430.125500*150桥架43*（3×150+1×70），3×70+1×35，3×35+1×16，3×25+1×16，10,16,35,70,2*120b=5/4(3×46.9+42.7+24.7+22.6+8.9+9.9+12.8+16.3+2×20.4)=399.25，考虑余量选500500*150桥架5 3×120+1×70，70b=5/4(42.7+16.3)=73.75，考虑余量及电缆弯曲半径选200200*100 桥架6 3*（3×150+1×70），3×70+1×35，2*120，35 b=5/4(3×46.9+33.6+2×20.4+12.8)=227.9，考虑余量及电缆弯曲半径选400400*150 桥架7 3×35+1×16，16 b=5/4(24.7+9.9)=43.25，考虑余量及电缆弯曲半径选150200*100 桥架83×2.5+1×1.5等小线考虑余量及电缆弯曲半径选150200*100。
